下载文档原格式

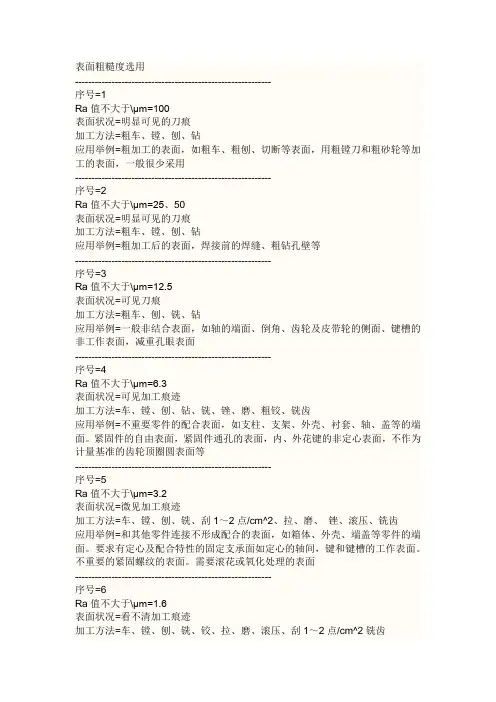

表面粗糙度选用-----------------------------------------------------------序号=1Ra值不大于\μm=100表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工的表面，如粗车、粗刨、切断等表面，用粗镗刀和粗砂轮等加工的表面，一般很少采用-----------------------------------------------------------序号=2Ra值不大于\μm=25、50表面状况=明显可见的刀痕加工方法=粗车、镗、刨、钻应用举例=粗加工后的表面，焊接前的焊缝、粗钻孔壁等-----------------------------------------------------------序号=3Ra值不大于\μm=12.5表面状况=可见刀痕加工方法=粗车、刨、铣、钻应用举例=一般非结合表面，如轴的端面、倒角、齿轮及皮带轮的侧面、键槽的非工作表面，减重孔眼表面-----------------------------------------------------------序号=4Ra值不大于\μm=6.3表面状况=可见加工痕迹加工方法=车、镗、刨、钻、铣、锉、磨、粗铰、铣齿应用举例=不重要零件的配合表面，如支柱、支架、外壳、衬套、轴、盖等的端面。
紧固件的自由表面，紧固件通孔的表面，内、外花键的非定心表面，不作为计量基准的齿轮顶圈圆表面等-----------------------------------------------------------序号=5Ra值不大于\μm=3.2表面状况=微见加工痕迹加工方法=车、镗、刨、铣、刮1～2点/cm^2、拉、磨、锉、滚压、铣齿应用举例=和其他零件连接不形成配合的表面，如箱体、外壳、端盖等零件的端面。
要求有定心及配合特性的固定支承面如定心的轴间，键和键槽的工作表面。

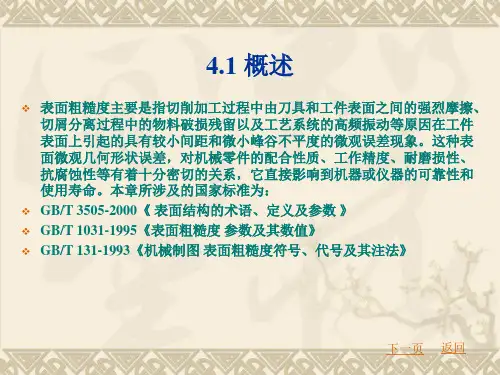

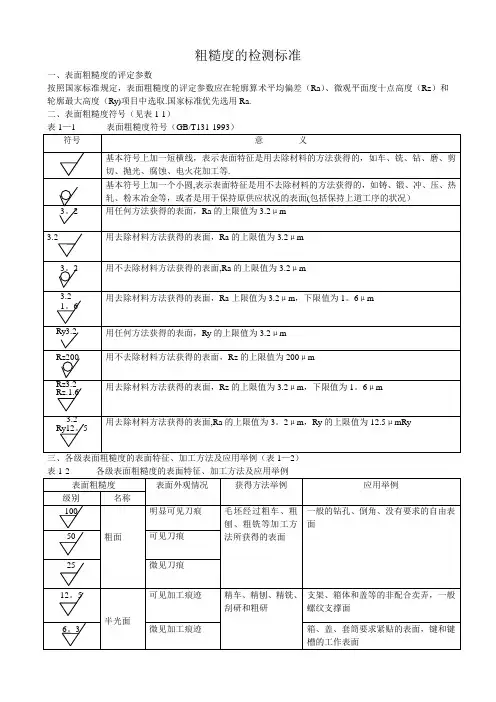

表面粗糙度高度参数有3种：1.轮廓算数平均偏差：轮廓算数平均偏差Ra是指在取样长度L内，被测轮廓上各点到基准线的距离Yi的绝对值的算数平均平均值。
2.微观不平度十点高度：微观不平度十点高度Rz是指在取样长度L内，被测轮廓上五个最大轮廓峰高Ypi的平均值与五个最大轮廓谷底Yvi的平均值之和。
3.轮廓最大高度：轮廓最大高度Ry是指在取样长度L内，被测轮廓的峰顶线与轮谷线之间的距离。

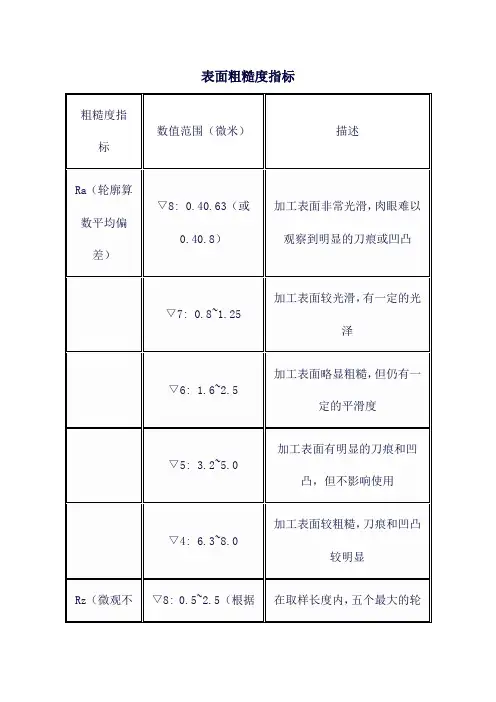

表征微观不平度高度特性的评定参数Ra、Rz、Ry的数值愈大则表面越粗糙。
在高度评定参数中，Ra的概念颇为直观，Ra值反应实际轮廓微观几何形状特性的信息量最大，且Ra值用触针式电动轮廓仪测量比较容易。
因此对于光滑表面和半光滑表面，普遍采用Ra作为评定参数。
但受测量仪器的限制，极光滑和极粗糙的表面不能用Ra评定。
评定参数Rz的概念较为直观，Rz值通常用非接触式的光切显微镜测量。
但Rz值只反应取样长度内峰高和谷底的十个点，不能反应峰顶的尖锐和平顿的几何形状特性，因此Rz值不如Ra值反应得微观几何形状特性全面。
评定参数Ry的概念简单，Ry值得测量方便，但Ry值不及Rz、Ra值反应的微观几何形状特性全面。
Ry值与Ra、Rz值连用控制微观不平度的谷深用来评定某些不允许出现较大加工痕迹和受交变应力作用的表面。
RMS值实际就是有效值，就是一组统计数据的平方的平均值的平方根。
因为RMS系统是英制单位一般的有：RMS*25.4/1000=RA举例:RMS64 = 64*25.4/1000= RA 1.6几个常用的如下:RMS250 = RA6.4RMS125 = RA3.2RMS64 = RA1.6RMS32 = RA0.8表面粗糙度外国与中国标准对照N1－－0.025um；N2－－0.05um；N3－－0.1um；N4－－0.2um；N5－－0.4um；N6－－0.8um；N7－－1.6um；N8－－3.2um；N9－－6.3um；N10－－12.5um；N11－－25um；日本表面粗糙度的老标准。

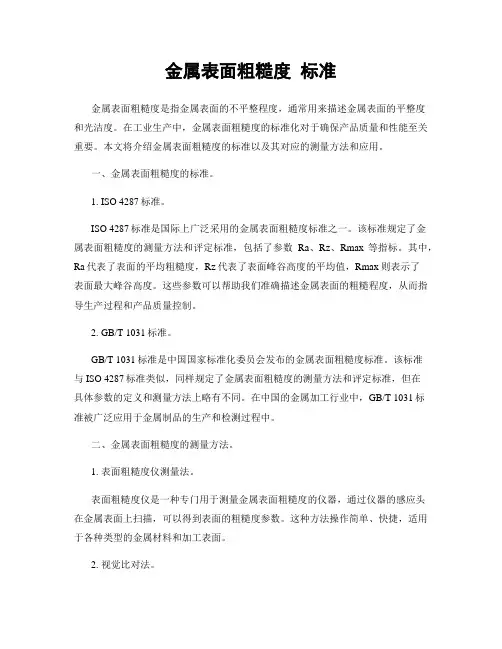

金属表面粗糙度标准金属表面粗糙度是指金属表面的不平整程度，通常用来描述金属表面的平整度和光洁度。
在工业生产中，金属表面粗糙度的标准化对于确保产品质量和性能至关重要。
本文将介绍金属表面粗糙度的标准以及其对应的测量方法和应用。
一、金属表面粗糙度的标准。
1. ISO 4287标准。
ISO 4287标准是国际上广泛采用的金属表面粗糙度标准之一。

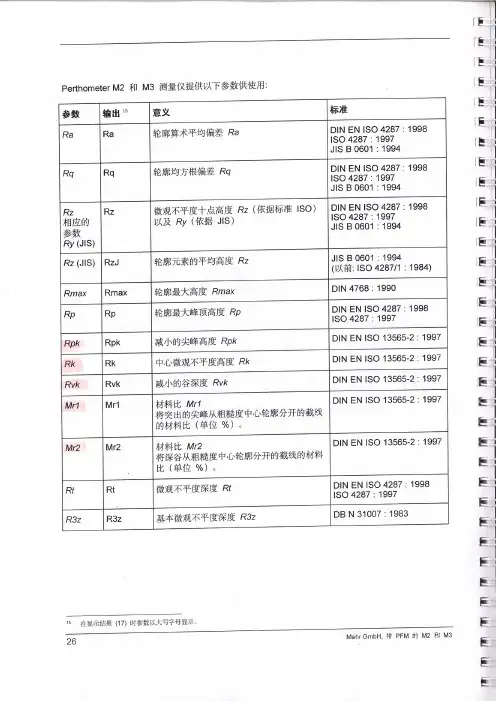

该标准规定了金属表面粗糙度的测量方法和评定标准，包括了参数Ra、Rz、Rmax等指标。
其中，Ra代表了表面的平均粗糙度，Rz代表了表面峰谷高度的平均值，Rmax则表示了表面最大峰谷高度。
这些参数可以帮助我们准确描述金属表面的粗糙程度，从而指导生产过程和产品质量控制。
2. GB/T 1031标准。
GB/T 1031标准是中国国家标准化委员会发布的金属表面粗糙度标准。
该标准与ISO 4287标准类似，同样规定了金属表面粗糙度的测量方法和评定标准，但在具体参数的定义和测量方法上略有不同。
在中国的金属加工行业中，GB/T 1031标准被广泛应用于金属制品的生产和检测过程中。
二、金属表面粗糙度的测量方法。
1. 表面粗糙度仪测量法。
表面粗糙度仪是一种专门用于测量金属表面粗糙度的仪器，通过仪器的感应头在金属表面上扫描，可以得到表面的粗糙度参数。
这种方法操作简单、快捷，适用于各种类型的金属材料和加工表面。
2. 视觉比对法。
视觉比对法是一种简单粗糙的测量方法，通过肉眼观察和比对样品表面的粗糙度。
虽然这种方法不如仪器测量准确，但在一些简单的场合下仍然具有一定的应用价值。
三、金属表面粗糙度的应用。
1. 工艺控制。
金属表面粗糙度对于金属加工工艺具有重要影响，合理控制金属表面粗糙度可以提高加工效率和产品质量。
在不同的加工工艺中，需要根据具体要求选择合适的表面粗糙度标准，以确保产品的加工质量。
2. 产品检测。
在金属制品的生产过程中，需要对产品的表面粗糙度进行检测，以保证产品符合设计要求。
通过精确的表面粗糙度测量，可以及时发现加工过程中的问题，并采取相应的措施进行调整和改进。
表面粗糙度的评定标准及方法当钢材表面经喷射清理后，就会获得一定的表面粗糙度或表面轮廓。
表面粗糙度可以用形状和大小来进行定性。
经过喷射清理，钢板表面积会明显增加很多,同时获得了很多的对于涂层系统有利的锚固点。
当然，并不是粗糙度越大越好，因为涂料必须能够覆盖住这些粗糙度的波峰。
太大的粗糙度要求更多的涂料消耗量。
一般的涂料系统要求的粗糙度通常为 Rz40~75微米.1．粗糙度的定义对表面粗糙度的定义有以下几种:hy：在取样长度内，波峰到波谷的最大高度， ISO8503—3（显微镜调焦法）Ry：在取样长度内,波峰到波谷的最大高度,ISO8503—4（触针法）Ra：波峰和波谷到虚构的中心线的平均距离， ISO 3274Ry5:在取样长度内，五个波峰到波谷最大高度的算术平均值，ISO8503—4（触针法）有关 Rz的表述与 Ry5其实是相同的，Rz的表述来自于德国标准 DIN 4768-1.Ra和 Rz 之间的关系是 Rz相当于 Ra 的 4～6倍。
2. 表面粗糙度的评定标准为了测定钢板表面粗糙度，不同的标准规定了相应的仪器可以使用,测量值以微米(µm)为单位。
国际标准分 ISO 8503 成五个部分在来说明表面粗糙度：ISO8503—1：1995表面粗糙度比较样块的技术要求和定义ISO8503-2：1995喷射清理后钢材表面粗糙度分级―样板比较法ISO8503-3:1995 ISO基准样块的校验和表面粗糙度的测定方法―显微镜调焦法ISO8503—4:1995 ISO基准样块的校验和表面粗糙度的测定方法，触针法ISO8503-5:2004表面轮廓的复制胶带测定法我国的国家标准 GB/T 13288-91《涂装前钢材表面粗糙度等级的评定（比较板块法)》，参照 ISO8503所制订。
3。
比较样块法评定表面粗糙度在涂装现场较为常用的粗糙度评定方法是比较样块法。
常用的粗糙度比较块有英国易高elcometer125,荷兰TQC LD2040、LD2050以及英国PTE R2006、R2007等。
