一、分析圆柱的截交线-补全其三面投影。(10分)

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

（10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。

（10分)三、根据给出的视图，补画第三视图或视图中所缺的图线。

(14分，每题7分）1.2.四、在指定位置将主视图画成剖视图。

(12分）五、补画视图中的缺线。

（12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置。

（8分）七、在指定位置画出剖面图（键槽深为3mm）。

（8分）八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

(8分）304:向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列.九、读零件图,并回答问题.（18分)1．该零件采用了哪些视图、剖视图或其它表达方法?2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义。

5．画出左视图的外形。

6.说明符号的含义.答:1。

主视图采用了全剖,左视图采用了局部剖，俯视图，B—B、C—C断面图及D—D局部剖视图.2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号,H为基本偏差代号，7为公差等级。

4. M68╳2表示,公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

5。

左视图外形略6。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6。

3μm。

；后者表示,是由不去除材料的方法获得的零件表面。

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

（10分）二、作平面△ABC和平面△EFG的交线，并判别可见性。

（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线.(14分,每题7分)1。

2.四、在指定位置将主视图画成剖视图.(12分）五、补画视图中的缺线。

(12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图(键槽深为3mm)。

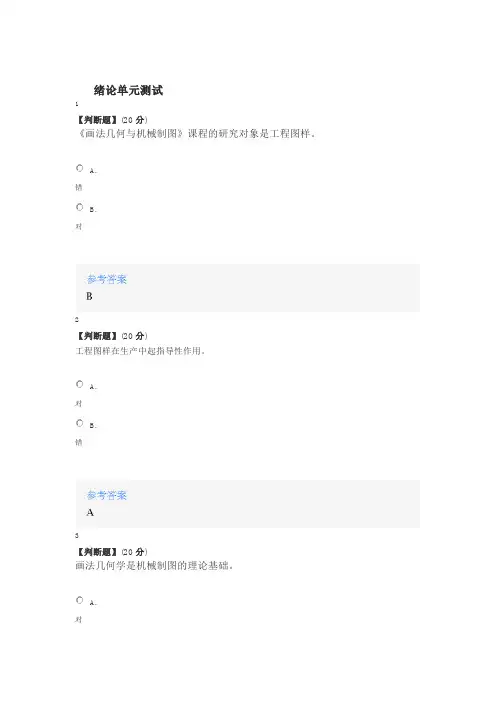

绪论单元测试1【判断题】(20分)《画法几何与机械制图》课程的研究对象是工程图样。

A.错B.对2【判断题】(20分)工程图样在生产中起指导性作用。

A.对B.错3【判断题】(20分)画法几何学是机械制图的理论基础。

A.对B.错4【判断题】(20分)零件图是加工零件的依据。

A.错B.对5【判断题】(20分)工程图样是我国工程界的技术语言，其他国籍的工程技术人员读不懂。

A.错B.对第一章测试1【判断题】(10分)尺寸是图样中的重要内容，是制造机件的直接依据。

A.对B.错2【判断题】(10分)机件上每一尺寸一般只标注一次，并应标注在表示该结构最清晰的图上。

A.错B.对3【判断题】(10分)线段连接中的已知线段必须是定形尺寸、定位尺寸都齐全的线段。

A.对B.错4【判断题】(10分)在平面图形线段连接中，连接线段是只有定形尺寸，没有定位尺寸的线段。

A.错B.对5【判断题】(10分)绘制平面图形时，先要对线段进行分析，根据线段的性质依次画出。

A.对B.错6【判断题】(10分)当圆的直径过小时，可以用细实线来代替细点画线。

A.错B.对7【判断题】(10分)使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

A.错B.对8【判断题】(10分)国家制图标准规定，各种图线的粗细相同。

A.对B.。

《机械制图》课程试题集第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。

( × )3、2：1是缩小比例。

( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。

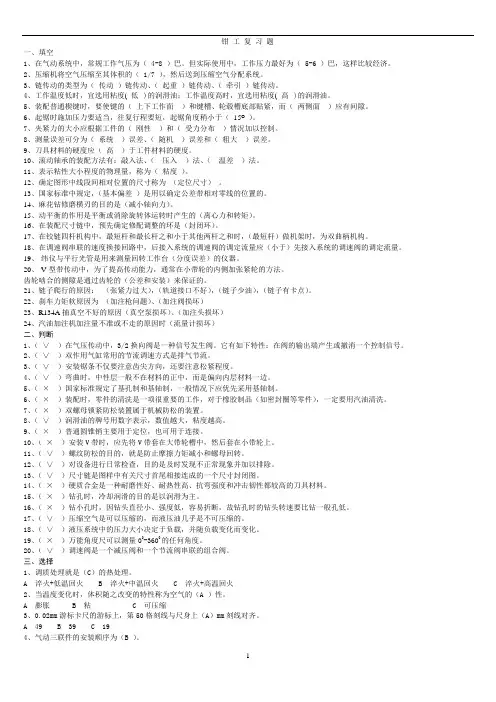

钳工复习题一、填空1、在气动系统中，常规工作气压为（ 4-8 ）巴。

但实际使用中，工作压力最好为（ 5-6 ）巴，这样比较经济。

2、压缩机将空气压缩至其体积的（ 1/7 ），然后送到压缩空气分配系统。

3、链传动的类型为（传动）链传动、（起重）链传动、（牵引）链传动。

4、工作温度低时，宜选用粘度( 低)的润滑油；工作温度高时，宜选用粘度( 高)的润滑油。

5、装配普通楔键时，要使键的（上下工作面）和键槽、轮毂槽底部贴紧，而（两侧面）应有间隙。

6、起锯时施加压力要适当，往复行程要短，起锯角度稍小于（15O）。

7、夹紧力的大小应根据工件的（刚性）和（受力分布）情况加以控制。

8、测量误差可分为（系统）误差、（随机）误差和（粗大）误差。

9、刀具材料的硬度应（高）于工件材料的硬度。

10、滚动轴承的装配方法有：敲入法、（压入）法、（温差）法。

11、表示粘性大小程度的物理量，称为（粘度）。

12、确定图形中线段间相对位置的尺寸称为（定位尺寸）。

13、国家标准中规定，（基本偏差）是用以确定公差带相对零线的位置的。

14、麻花钻修磨横刃的目的是（减小轴向力）。

15、动平衡的作用是平衡或消除旋转体运转时产生的（离心力和转矩）。

16、在装配尺寸链中，预先确定修配调整的环是（封闭环）。

17、在铰链四杆机构中，最短杆和最长杆之和小于其他两杆之和时，（最短杆）做机架时，为双曲柄机构。

18、在调速阀串联的速度换接回路中，后接入系统的调速阀的调定流量应（小于）先接入系统的调速阀的调定流量。

19、纬仪与平行光管是用来测量回转工作台（分度误差）的仪器。

20、V型带传动中，为了提高传动能力，通常在小带轮的内侧加张紧轮的方法。

齿轮啮合的侧隙是通过齿轮的（公差和安装）来保证的。

21、链子爬行的原因：（张紧力过大），（轨道接口不好），（链子少油），（链子有卡点）。

22、刹车力矩软原因为（加注枪问题）、（加注阀损坏）23、R134A抽真空不好的原因（真空泵损坏）、（加注头损坏）24、汽油加注机加注量不准或不走的原因时（流量计损坏）二、判断1、（∨）在气压传动中，3/2换向阀是一种信号发生阀。

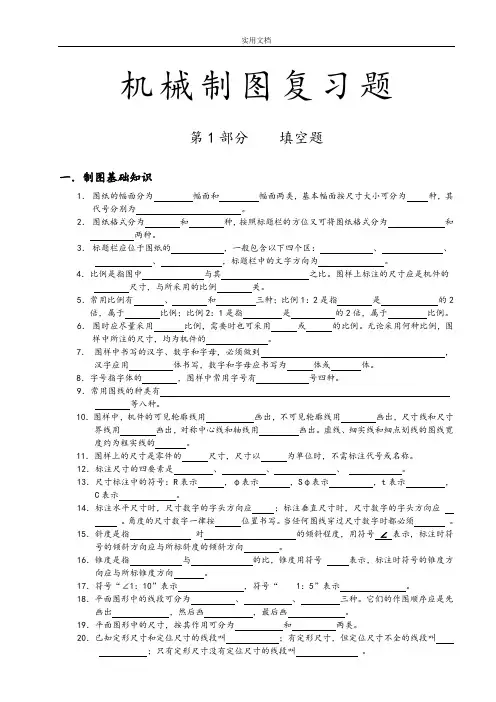

机械制图复习题第1部分填空题一．制图基础知识1．图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。

2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。

3．标题栏应位于图纸的，一般包含以下四个区：、、、，标题栏中的文字方向为。

4．比例是指图中与其之比。

图样上标注的尺寸应是机件的尺寸，与所采用的比例关。

5．常用比例有、和三种；比例1：2是指是的2 倍，属于比例；比例2：1是指是的2倍，属于比例。

6．图时应尽量采用比例，需要时也可采用或的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的。

7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。

8．字号指字体的，图样中常用字号有号四种。

9．常用图线的种类有等八种。

10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。

虚线、细实线和细点划线的图线宽度约为粗实线的。

11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。

12．标注尺寸的四要素是、、、。

13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示， C表示。

14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。

角度的尺寸数字一律按位置书写。

当任何图线穿过尺寸数字时都必须。

15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。

16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。

17．符号“∠1：10”表示，符号“ 1：5”表示。

18．平面图形中的线段可分为、、三种。

它们的作图顺序应是先画出，然后画，最后画。

19．平面图形中的尺寸，按其作用可分为和两类。

二．投影理论1．投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。

2．当投射线互相，并与投影面时，物体在投影面上的投影叫。

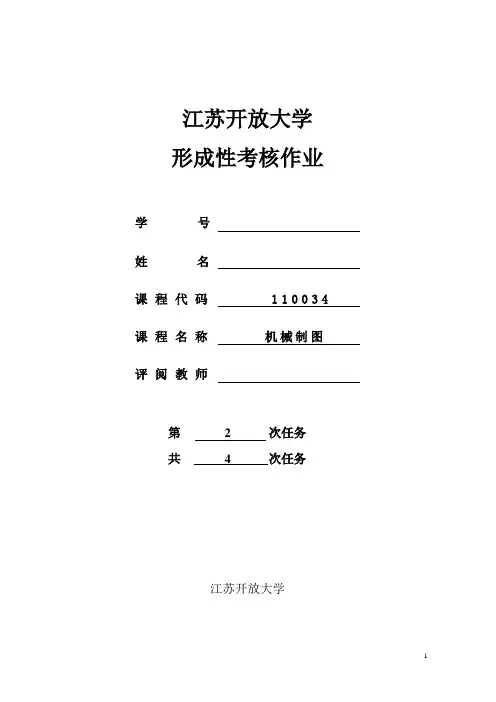

江苏开放大学形成性考核作业学号姓名课程代码110034课程名称机械制图评阅教师第 2 次任务共 4 次任务江苏开放大学任务内容：5-1 截交线班级姓名学号1. 分析平面立体的截交线，补全其三面投影。

（1）（2）（3）（4）2. 分析圆柱体截交线，补全其三面投影。

（1）（2）（3）3. 对照立体图，分析截交线，补画其第三投影。

4. 分析圆锥的截交线，补画其第三投影。

5. 分析圆球的截交线，完成其投影。

5-2. 带切口的平面立体1．补全带切口的平面立体的三面投影.2.5-3 相贯线1.求其相贯线2.求其相贯线3. 求其相贯线4. 求其相贯线6-1 补画视图中所缺图线班级姓名学号1．236-2. 组合体的三视图的画法1．尺寸根据立体图的尺寸1：1的量取。

2．尺寸根据立体图尺寸1：1的量取。

3．尺寸根据立体图1：1的量取尺寸。

6- 3. 组合体的尺寸标注1. 标注尺寸，按1：1量取，尺寸数字四舍五入。

2. 标注尺寸，按1：1量取，尺寸数字四舍五入。

6-4 绘制组合体视图1. 根据立体图，补画视图中的漏线。

（1）（2）（3）（4）2. 补画视图中的漏线（1）（2）（3）（4）3.补画第三视图（1）（2）（3）7-1 根据两视图画正等轴班级姓名学号测图1．234.7-2. 根据两视图画斜二轴测图1．2．作答结果：完成日期：2019.11. 3.得分：评阅时间：课程名称：机械制图第 2 次任务评语：评阅教师：。

绪论单元测试1【多选题】(10分)下面哪些方法有助于学习好这门课？在学习过程中，注重基本概念和基本规律的掌握，注重实践，多观察、思考、研讨自己身边的所见产品，借助模型、轴测图、实物等增加生产实践知识和表象积累，培养和发展空间想象能力和思维能力。

将物体和图样相结合，由浅入深，通过由空间到平面，由平面到空间的反复读、画、想的实践进行学习。

同时要及时、认真地完成习题和作业A.借助模型、轴测图、实物等增加生产实践知识和表象积累B.在反复读、画、想的实践进行学习C.注重基本概念和基本规律的掌握D.注重实践，多观察、思考、研讨自己身边的所见产品2【单选题】(10分)工程图样是：A.用多面正投影绘制的图B.用计算机绘制的三维立体C.根据投影、标准或有关规定，表示工程对象并有必要的技术说明的图D.根据投影原理、标准或有关规定，表示工程对象并有必要的技术说明的图3【多选题】(10分)课程目标中，培养图形表达能力、理解能力是指：A.读图能力B.使用现代工具C.会创造性构形设计D.用二维平面图形表达三维空间物体形状的能力4【多选题】(10分)工程制图课程的制图基础是指：A.构型方法基础B.工程规范基础C.表达技术基础D.绘图能力基础5【判断题】(10分)工程制图课程的任务就是培养绘图能力。

A.错B.对6【单选题】(10分)工程制图课程的通用性是指:A.是工程界跨地域、跨行业的通用语言B.是指它为工程和视觉想象力提供了一个方法C.是一门理论与工程实践联系密切的课程D.是指工程图学被广泛应用在机械、电子、航空航天等工程领域7【多选题】(10分)工程制图课程的基础性是指：A.是工程图形技术基础课程之一B.是工程技术人员和科技工作者学习和掌握工程图形技术的基础C.是后续专业课程学习和实践的平台D.是培养创新思维的基础8【判断题】(10分)在科学研究中，图形具有形象性、直观性和简洁性的特点。

A.对B.错9【多选题】(10分)工程图样可以用二维图形表达方法为：A.可以用手工绘制B.可以用三维图形表达C.透视图D.可以由计算机生成。

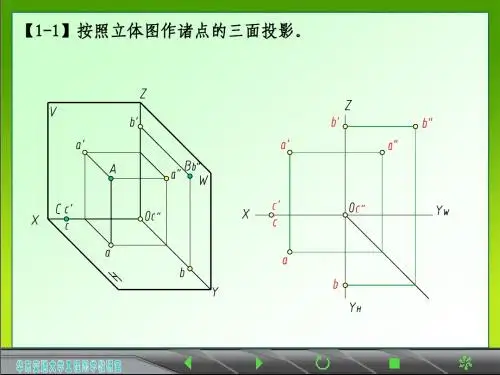

徐州师范大学考试试卷(1) 答案一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

X YW二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹是公差带代号，其中，H是基本偏差代徐州师范大学考试试卷(1)二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

机械制图复习题(课程代码 352271)一、简答题1．简述平面体截交线的特点及基本作图方法。

2．试简要说明尺寸基准的概念。

如何选择尺寸基准？3．试说明剖面图标注的包括哪些内容？如何标注？4．根据所学的知识，试阐述读图和画图的相互关系。

5．简述平面体与平面体相贯线的特点及基本作图方法。

6．机械制图中剖面图的主要包括哪些种类。

7.简述在机械图样中粗实线的主要用途（至少列出五个）。

8. 根据所学的知识，试阐述组合体读图和画图的相互关系。

9．试说明机械制图中剖面图的主要包括哪些种类，并解释。

10、何谓正视方向？选择正视方向的原则有哪些？二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。

2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。

4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。

5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。

按比例1：1绘制。

6．读懂下列投影图，试将正面投影图绘制为全剖视图。

7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。

8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。

10．已知组合体的正面和侧面水平投影，试完成其水平投影图。

11.如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影和侧面投影。

12. 已知正三棱锥被截切后的正面投影和部分水平投影，试完成其侧面投影，并补全水平投影。
