全读数带表卡尺安全操作及保养规程前言全读数带表卡尺是一种高精度的测量工具，常用于精密机械加工中。
为了确保测量的准确性和长时间使用不出现问题，需掌握正确的使用方法和保养规程。
安全操作前提条件使用全读数带表卡尺前，应确保其处于良好状态，包括：•电池电量充足，并没有警示信号；•全读数带表卡尺表面没有刮痕、变形等影响使用的问题；•刻度盘清洁无污染，且应随时避免碰撞和磨损。
操作步骤1.打开全读数带表卡尺电源：根据需要，打开电池仓，检查电池是否正确安装，并注意电池极性方向。
2.测量为准备：打开测量臂，推出带，确保同时按下扣环，紧贴被测物表面，锁定扣环。
3.开始测量：根据需要，选择合适的测量单元，如毫米、英寸等，对被测物进行测量。
记住，不要在粘附表面的地方拉扯带，否则会损坏粘附的功能，影响测量准确性。
4.读取结果：全读数带表卡尺的数字显示器可以显示至少2位小数，读取结果应该是用正确的单位标记确定的。
注意事项1.避免过度拉伸带使其超过最大承力能力，造成刻度偏差和影响使用寿命。
2.避免环境温度或湿度过高或过低，否则影响精度和使用寿命。
3.特别注意电源使用时间和保养卡尺的密封性，防止灰尘或碎片进入内部影响测量准确性。
保养规程日常保养•定期清理卡尺，注意不要碰撞表面等，以免刻度盘损坏；•将测量臂压入，收回带盘到卡尺内部；•关闭电源栓口，切断电源供应。
定期保养•定期检查电池使用情况，更换损坏应用电池；•定期进行完整的卡尺清洁和润滑，保持卡尺的优质状态；•定期检查和清理卡尺的滑动轨道，确保正常运转和精度达到标准；•定期检查和校准卡尺，保证其测量精度和可靠性。
总结全读数带表卡尺是一种高精度的测量工具，在使用过程中需要注意安全操作，并进行日常和定期保养。
只有通过正确的使用和保养，才能保证其测量精度，达到更长的使用寿命。
带表游标卡尺的使用方法及读数游标卡尺是一种常见的测量工具，它广泛应用于工程、制造和科学领域。
它的主要作用是测量物体的长度、宽度和深度。
本文将详细介绍游标卡尺的使用方法以及如何正确读取测量结果。
一、使用方法1. 准备工作：在使用游标卡尺之前，我们需要做一些准备工作。
首先，确保游标卡尺的刻度清晰可见，并且游标卡尺的两个测量臂能够自由移动。
其次，将游标卡尺的零刻度对齐，使其完全闭合。
2. 选择合适的测量臂：根据要测量的物体的尺寸，选择游标卡尺上的合适测量臂。
通常，较长的测量臂用于测量长度，而较短的测量臂用于测量宽度和深度。
3. 放置测量臂：将选定的测量臂轻轻放置在要测量的物体上，并确保与物体表面充分接触。
注意，不要施加过大的压力，以免影响测量结果。
4. 读取测量结果：通过对齐游标卡尺上的刻度，可以准确读取测量结果。
游标卡尺上通常有两种刻度，一种是毫米刻度，另一种是英寸刻度。
对于毫米刻度，我们可以直接读取刻度上的数字；对于英寸刻度，我们需要将刻度上的数字转换为英寸单位。
二、读取测量结果1. 读取毫米刻度：在游标卡尺上，毫米刻度通常是主刻度，每个刻度之间的间距代表1毫米。
要读取毫米刻度的测量结果，直接看刻度上的数字，并注意刻度之间的间距。
2. 读取半毫米刻度：有些游标卡尺上还有半毫米刻度，它们位于两个毫米刻度之间。
要读取半毫米刻度的测量结果，首先确定最近的毫米刻度，然后根据半毫米刻度的位置进行估算。
例如，如果半毫米刻度位于最近的毫米刻度的右侧，那么测量结果应该加上0.5毫米。
3. 读取英寸刻度：有些游标卡尺上还有英寸刻度，它们用于测量物体的长度。
要读取英寸刻度的测量结果，首先确定最近的英寸刻度，然后根据英寸刻度上的数字进行读取。
注意，英寸刻度上通常还有分数刻度，我们可以通过估算分数刻度的位置来得到更准确的测量结果。
4. 计算测量结果：根据测量结果的单位不同，我们可以进行不同的计算。
如果测量结果是毫米，那么直接使用读取的数字就可以；如果测量结果是英寸，我们可以将读取的数字转换为英寸单位或者进行进一步的计算，例如将英寸转换为厘米或毫米。

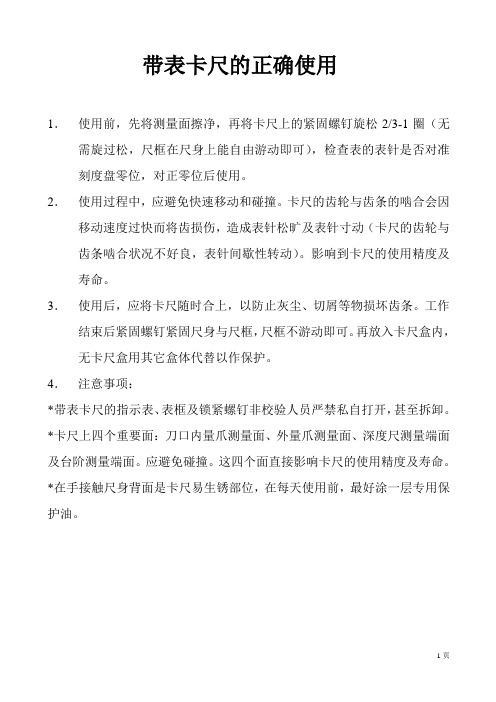

带表卡尺的正确使用1．使用前，先将测量面擦净，再将卡尺上的紧固螺钉旋松2/3-1圈（无需旋过松，尺框在尺身上能自由游动即可），检查表的表针是否对准刻度盘零位，对正零位后使用。
2．使用过程中，应避免快速移动和碰撞。
卡尺的齿轮与齿条的啮合会因移动速度过快而将齿损伤，造成表针松旷及表针寸动（卡尺的齿轮与齿条啮合状况不好良，表针间歇性转动）。
影响到卡尺的使用精度及寿命。
3．使用后，应将卡尺随时合上，以防止灰尘、切屑等物损坏齿条。
工作结束后紧固螺钉紧固尺身与尺框，尺框不游动即可。
再放入卡尺盒内，无卡尺盒用其它盒体代替以作保护。
4．注意事项：*带表卡尺的指示表、表框及锁紧螺钉非校验人员严禁私自打开，甚至拆卸。
*卡尺上四个重要面：刀口内量爪测量面、外量爪测量面、深度尺测量端面及台阶测量端面。
应避免碰撞。
这四个面直接影响卡尺的使用精度及寿命。
*在手接触尺身背面是卡尺易生锈部位，在每天使用前，最好涂一层专用保护油。
卡尺保养方法1．将尺框拉到压板处，尺头倾斜约10-15º清洁液喷入齿条上，清洁液从齿道缓缓流出。
此动作执行时，要注意保护被拉出的深度尺不要碰撞。
用布擦拭齿条上的油污，不可用力过大。
2．将尺尾倾斜10-15º清洁液喷在深度尺上，清洁液从深度尺端头流出。
用布擦拭深度尺台阶上的油污，不可用力过大。
3．完成前两项后，收合尺框与尺身，再重复第一项与第二项操作。
直至流出的清洁液无污渍为止。
*清洁液：SW-40 WP-40 此液体为清洁、润滑作用。
*擦布要求用非全棉，吸油即可。
棉布会有棉屑粘附在齿条上，损伤啮合过程式。
带表卡尺的使用方法
一。
带表卡尺可是个好工具，咱得会用才行！
1.1 先瞅瞅外观，了解各部分干啥的。
表盘、主尺、游标，都得心里有数。
1.2 检查卡尺，看看有没有损坏，刻度清不清楚，指针灵不灵活。
二。
接下来就是测量啦！
2.1 测量前，把卡尺擦干净，别让脏东西影响测量精度。
2.2 测量时，轻拿轻放，别用力过猛。
比如测个小零件，得稳稳地卡住，别把零件弄变形了。
2.3 读数可得看准喽！主尺刻度加上表盘刻度，眼睛瞪大点，别读错数。
三。
用完了也不能马虎！
3.1 把卡尺清理干净，该上油的上油，好好保养。
3.2 放回原处，别乱丢乱放，下次用的时候找不到可就麻烦啦！。
卡尺读数方法主要依据卡尺的类型，常见的卡尺包括千分尺、游标卡尺和带表卡尺，以下是这三种卡尺的读数方法：1. 千分尺读数方法：* 读固定刻度：1条刻度线是1mm，6条就是6mm。
* 读半刻度：若半刻度线未露出，记作0mm；若半刻度线已露出，记作0.5mm。
* 读微分筒刻度：1条刻度线是0.01mm，25条就是0.01×25=0.25mm。
* 读估读值：微分筒1格（0.01mm）等分10等份，千分位估读值为0.004mm。
* 完整读数=固定刻度+半刻度+微分筒刻度+估读值。
例如，6+0.5+0.25+0.004=6.754mm。
2. 游标卡尺读数方法：* 主标尺读数：在主标尺上读取“游标尺0线”前面的刻度，主标尺每格1mm。
例如，16格就是16mm。
* 游标尺读数：游标尺的每格（分辨率）是0.02mm，游标尺上一定有一条刻线与主标尺的刻线对齐，在游标尺上读出该对齐刻线与0刻线之间的刻线格数。
例如，39格，0.02×39=0.78mm。
* 完整读数=主标尺读数+游标尺读数。
例如，16+0.78=16.78mm。
3. 带表卡尺读数方法：* 主标尺读数：在主标尺上读取尺框的“毫米读数部位”前面的刻度，主标尺每格1mm。
例如，12格就是12mm。
* 表盘读数：表盘的每格（分辨率）是0.01mm，读数就是看指针指向表盘的刻度线。
例如，指针在第20条刻度线，0.01×20=0.2mm。
* 完整读数=主标尺读数+表盘读数。
例如，12+0.2=12.2mm。
以上读数方法仅供参考，如果遇到问题，建议咨询专业技术人员。
同时，在使用卡尺时，应注意操作方法，避免造成误差或损坏工具。
带表卡尺的使用方法
带表卡尺：
带表卡尺，也叫附表卡尺。
是通过齿轮条传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种长度测量工具，比游标卡尺读数更为快捷准确。
指示表的分度值：有0.01、0.02、0.05这三种。
指示表指针旋转一周所指示的长度，对分度值0.01的为1mm，对分度值0.02的为2mm，对分度值为0.05的为5mm。
带表游标卡尺的测量范围：有0~150、0~200、0~300这三个范围。
性能特点:
1）测量内径、外径、深度、台阶四种测量功能（见下图），能进行直接测量和比较测量；
2）不锈钢制造，刻线面无光镀铬，激光刻线、线纹清晰、耐磨；
3）测量范围在200mm以上的带表卡尺带有微动滚轮，可滚轮微调，便于单手操作。
4）指示表具有防震性能和外圈锁紧装置。
带表卡尺的正确使用方法:
带表卡尺使用方法是否正确，直接影响精度，使用时应遵守下列要求：
1．使用前应将游标卡尺擦干净，然后拉动尺框，沿尺身滑动应灵活、平稳，不得时紧时松或卡住现象。
用紧固螺钉固定尺框身读数不应发生变化。
2．检查零位。
轻轻推动尺框，使两测量爪的测量面合拢，检查两测量面接触情况，不得有明显漏光现象，并且表盘指针指向“0”，同时，检查尺身与尺框是否在零刻度线对齐。
3．测量时，用手慢慢推动和拉动尺框，使量爪与被测零件表面轻轻接触，然后轻轻晃动游标卡尺，使其接触良好。
使用游标卡尺时因没有测力机构，全凭操作者手感掌握，不得用力过大，以免影响测量精度。
4．测量外形尺寸时，应先将游表卡尺活动量爪张开，使工件能自由地放入两量爪之间，然后将固定量爪贴靠在工作表面上,用手移动尺框，使活动量爪紧密贴在工件表面上。
注意：1.测量时工件两端面与量爪不得倾斜。
2.测量时,不得使用量爪间的距离小于工件尺寸,而强制将量爪卡到零件上。
5．测量内径尺寸时，应将两刀口内量爪分开且距离小于被测尺寸，放入被测孔内后再移动尺框内量爪使其在工件内表面紧密接触，即可以在卡尺进行读数。
注意：游标卡尺测量爪应测在工件两端孔的直径位置处，且不得歪斜。
6．游标卡尺量爪测量面有多种形状。
测量时，应根据被测零件的形状正确选用。
如测量长和外形尺寸，则应选用外量爪测量；如测内径，应选用内量爪测量；
如测深度，则应选用深度尺来测量。
7．读数时，带表游标卡尺应水平拿着，使视线正对刻度线表面，然后按读数方法仔细辩认指示位置，以便读出，以免因视线不正，造成读数误差。
保养方法：
1）使用前必须先擦干净测量面对好“零”，要保持卡尺测量面、齿条和其它传动部分的清洁、润滑。
测量后应随手合上量爪，以防止灰尘、沙粒、金属切屑等物损坏齿条。
2）测量工件应在静态下进行。
使用时，测量力度要适当，有微动滚轮的卡尺应使用微动滚轮。
3）移动卡尺尺框要平稳，应避免快速拉动向尾端或前端碰撞，应避免撞击和跌落，以防止针位变形、指针松脱、量爪损坏。
4）禁止将卡尺靠近磁场或放置在磁性物体上。
如发现卡尺带有磁性，应及时退磁后方可使用。
5）非专业人员不可拆卸卡尺传动部位，卡尺须做定期校验。
带表卡尺测量方法新应用
传统测量方法：
当前工厂内部品质检查的方法为测量一个数据后，由测量人员人工记录在纸张中，或者由一个人测量，另一个人进行记录的操作方式，当需要进行分析时，由操作人员录入到电脑的EXCEL表格中；目前方式导致的问题是效率低，数据容易记错，同时有些操作人员由于不清楚产品的测量规格，对于产品超过规格的情况，操作人员不能及时采取措施，而且对于需要进行数据分析时，还需要重复录入电脑中。
目标：
为实现测量的无纸化，提高测量的准确性及提高检测的效率，在超过规格时，能够及时进行提醒；
新技术测量方法：
直接用数据采集仪连接卡尺来进行测量。
数据采集仪会自动采集测量数据并计算分析、自动判断结果，这种测量方法可以提高测量效率，减少由于人工测量所造成的误差，效果如下图所示：
数据采集仪连接带表卡尺进行测量的好处：
1、机械加工的现场检测；
提高跳动测试的准确度；
提高跳动检测效率；
对加工设备状态进行预警报警；
2、自动数据采集，实现无纸化；
3、提高数据的准确性，更加实时；
4、实现品质数据的实时、远程监控；
5、不占用生产现场空间；
6、比PC更易于维护；
7、方便移动，实现移动数据采集；
8、实现无线传输； 9、小量具仪器配套；
10、解决现场数据记录问题；
