游标带表卡尺的使用方法

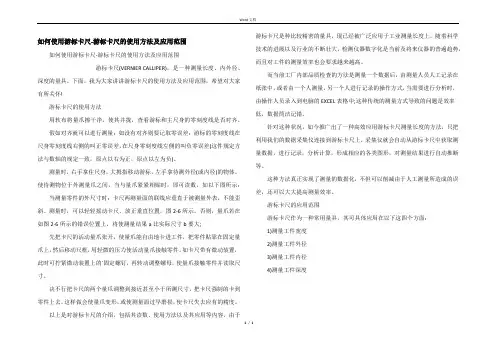

Word 文档1 / 1如何使用游标卡尺-游标卡尺的使用方法及应用范围如何使用游标卡尺-游标卡尺的使用方法及应用范围游标卡尺(VERNIER CALLIPER)，是一种测量长度、内外径、深度的量具。

下面，我为大家讲讲游标卡尺的使用方法及应用范围，希望对大家有所关怀!游标卡尺的使用方法用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。

假如对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差(这件规定方法与数轴的规定一致，原点以右为正，原点以左为负)。

测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径(或内径)的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数，如以下图所示： 当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量外表，不能歪斜。

测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。

否则，量爪若在如图2-6所示的错误位置上，将使测量结果a 比实际尺寸b 要大;先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。

如卡尺带有微动装置，此时可拧紧微动装置上的`固定螺钉，再转动调整螺母，使量爪接触零件并读取尺寸。

决不行把卡尺的两个量爪调整到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。

这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。

以上是对游标卡尺的介绍，包括其读数、使用方法以及其应用等内容，由于游标卡尺是种比较精密的量具，现已经被广泛应用于工业测量长度上，随着科学技术的进展以及行业的不断壮大，检测仪器数字化是当前及将来仪器的普遍趋势，而且对工件的测量效率也会要求越来越高。

而当前工厂内部品质检查的方法是测量一个数据后，由测量人员人工记录在纸张中，或者由一个人测量，另一个人进行记录的操作方式，当需要进行分析时，由操作人员录入到电脑的EXCEL 表格中;这种传统的测量方式导致的问题是效率低，数据简洁记错。

带表游标卡尺的使用方法及读数游标卡尺是一种常见的测量工具，它广泛应用于工程、制造和科学领域。

它的主要作用是测量物体的长度、宽度和深度。

本文将详细介绍游标卡尺的使用方法以及如何正确读取测量结果。

一、使用方法1. 准备工作：在使用游标卡尺之前，我们需要做一些准备工作。

首先，确保游标卡尺的刻度清晰可见，并且游标卡尺的两个测量臂能够自由移动。

其次，将游标卡尺的零刻度对齐，使其完全闭合。

2. 选择合适的测量臂：根据要测量的物体的尺寸，选择游标卡尺上的合适测量臂。

通常，较长的测量臂用于测量长度，而较短的测量臂用于测量宽度和深度。

3. 放置测量臂：将选定的测量臂轻轻放置在要测量的物体上，并确保与物体表面充分接触。

注意，不要施加过大的压力，以免影响测量结果。

4. 读取测量结果：通过对齐游标卡尺上的刻度，可以准确读取测量结果。

游标卡尺上通常有两种刻度，一种是毫米刻度，另一种是英寸刻度。

对于毫米刻度，我们可以直接读取刻度上的数字；对于英寸刻度，我们需要将刻度上的数字转换为英寸单位。

二、读取测量结果1. 读取毫米刻度：在游标卡尺上，毫米刻度通常是主刻度，每个刻度之间的间距代表1毫米。

要读取毫米刻度的测量结果，直接看刻度上的数字，并注意刻度之间的间距。

2. 读取半毫米刻度：有些游标卡尺上还有半毫米刻度，它们位于两个毫米刻度之间。

要读取半毫米刻度的测量结果，首先确定最近的毫米刻度，然后根据半毫米刻度的位置进行估算。

例如，如果半毫米刻度位于最近的毫米刻度的右侧，那么测量结果应该加上0.5毫米。

3. 读取英寸刻度：有些游标卡尺上还有英寸刻度，它们用于测量物体的长度。

要读取英寸刻度的测量结果，首先确定最近的英寸刻度，然后根据英寸刻度上的数字进行读取。

注意，英寸刻度上通常还有分数刻度，我们可以通过估算分数刻度的位置来得到更准确的测量结果。

4. 计算测量结果：根据测量结果的单位不同，我们可以进行不同的计算。

如果测量结果是毫米，那么直接使用读取的数字就可以；如果测量结果是英寸，我们可以将读取的数字转换为英寸单位或者进行进一步的计算，例如将英寸转换为厘米或毫米。

卡尺读数方法主要依据卡尺的类型，常见的卡尺包括千分尺、游标卡尺和带表卡尺，以下是这三种卡尺的读数方法：1. 千分尺读数方法：* 读固定刻度：1条刻度线是1mm，6条就是6mm。

* 读半刻度：若半刻度线未露出，记作0mm；若半刻度线已露出，记作0.5mm。

* 读微分筒刻度：1条刻度线是0.01mm，25条就是0.01×25=0.25mm。

* 读估读值：微分筒1格（0.01mm）等分10等份，千分位估读值为0.004mm。

* 完整读数=固定刻度+半刻度+微分筒刻度+估读值。

例如，6+0.5+0.25+0.004=6.754mm。

2. 游标卡尺读数方法：* 主标尺读数：在主标尺上读取“游标尺0线”前面的刻度，主标尺每格1mm。

例如，16格就是16mm。

* 游标尺读数：游标尺的每格（分辨率）是0.02mm，游标尺上一定有一条刻线与主标尺的刻线对齐，在游标尺上读出该对齐刻线与0刻线之间的刻线格数。

例如，39格，0.02×39=0.78mm。

* 完整读数=主标尺读数+游标尺读数。

例如，16+0.78=16.78mm。

3. 带表卡尺读数方法：* 主标尺读数：在主标尺上读取尺框的“毫米读数部位”前面的刻度，主标尺每格1mm。

例如，12格就是12mm。

* 表盘读数：表盘的每格（分辨率）是0.01mm，读数就是看指针指向表盘的刻度线。

例如，指针在第20条刻度线，0.01×20=0.2mm。

* 完整读数=主标尺读数+表盘读数。

例如，12+0.2=12.2mm。

以上读数方法仅供参考，如果遇到问题，建议咨询专业技术人员。

同时，在使用卡尺时，应注意操作方法，避免造成误差或损坏工具。

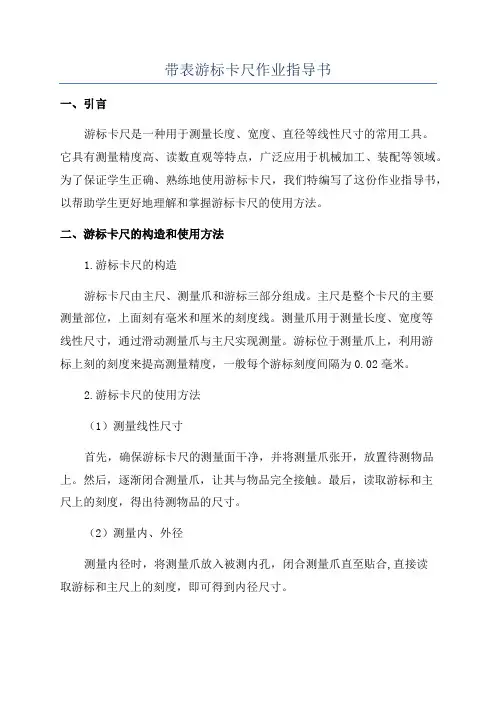

带表游标卡尺作业指导书一、引言游标卡尺是一种用于测量长度、宽度、直径等线性尺寸的常用工具。

它具有测量精度高、读数直观等特点，广泛应用于机械加工、装配等领域。

为了保证学生正确、熟练地使用游标卡尺，我们特编写了这份作业指导书，以帮助学生更好地理解和掌握游标卡尺的使用方法。

二、游标卡尺的构造和使用方法1.游标卡尺的构造游标卡尺由主尺、测量爪和游标三部分组成。

主尺是整个卡尺的主要测量部位，上面刻有毫米和厘米的刻度线。

测量爪用于测量长度、宽度等线性尺寸，通过滑动测量爪与主尺实现测量。

游标位于测量爪上，利用游标上刻的刻度来提高测量精度，一般每个游标刻度间隔为0.02毫米。

2.游标卡尺的使用方法（1）测量线性尺寸首先，确保游标卡尺的测量面干净，并将测量爪张开，放置待测物品上。

然后，逐渐闭合测量爪，让其与物品完全接触。

最后，读取游标和主尺上的刻度，得出待测物品的尺寸。

（2）测量内、外径测量内径时，将测量爪放入被测内孔，闭合测量爪直至贴合,直接读取游标和主尺上的刻度，即可得到内径尺寸。

测量外径时，将测量爪置于被测外圆上，且外圆必须八九分之一与测量爪接触，不得歪着测量。

读取游标和主尺上的刻度，即可得到外径尺寸。

三、游标卡尺作业练习现在，让我们通过以下作业练习来巩固对游标卡尺使用的理解。

1.请用游标卡尺测量以下物品的尺寸，并写出测量结果。

（1）一张纸的宽度：__________毫米（2）一支钢笔的长度：__________厘米（3）一颗螺母的外径：__________毫米（4）一根铅笔的直径：__________毫米2.请用游标卡尺测量以下物体的内外径，并写出测量结果。

（1）一张玻璃表面的内径：__________毫米（2）一只圆形容器的外径：__________厘米（3）一根电线的外径：__________毫米（4）一个螺纹的内径：__________毫米四、总结通过本次作业练习，相信大家已经掌握了游标卡尺的使用方法。

游标卡尺的使用方法及注意事项游标卡尺的使用方法及注意事项游标卡尺属于中等精度的量具，游标卡尺的精密程度如何，是跟游标读数值(分度值)有关。

以下是pincai小编搜集并整理的有关内容，希望在阅读之余对大家能有所帮助!一、概述高度游标卡尺又叫划线游标卡尺，简称为高度卡尺或划线卡尺。

它主要用于钳工划线及测量高度尺寸。

高度卡尺的可划线原理与读数方法，同普通卡尺。

其特点有：1、这种卡尺有一个质量大而稳定的底座，该底座相当于固定量爪，主尺垂直地安装在这底座上;2、尺框上带有一个悬臂式的支持脚，它是划线爪或测高量爪的升降支架。

二、高度卡尺的使用(一)使用前的检查相互作用：先检外观，看是否有影响使用的缺陷，再反复推拉尺框，试验其相互作用。

一把合格的尺应当平稳、灵活。

零位的检调：擦净底座、量爪与平板工作面后，将高度卡尺放到平板上，在底座与平板的接触处观看时应无漏光缝隙。

用手压底座上部也有手感的摆动。

慢慢落下尺框后，在微动装置的协助下，使量爪与平板轻轻接触，仔细检看游标零位与主尺零位，应当对齐。

否则应当进行调整。

(二)使用方法划线，将工件去净毛刺、擦好，放在平板上，用对好尺寸的量爪。

在工件的指定部位划线。

划线时，要用双手压紧底座，让划线爪的尖部与工件靠近，再均匀地施力滑移，在工件上留下一条清楚的线痕。

划完一条线后，重新调整工件及高度卡尺的尺寸(按需要，或许不用重新调整)，再依上述步骤重复进行划线。

测高：安装好测高量爪，用卡块禁固在支持脚上，再放到平板上重新检验金额调整零位。

零位合格后，再行测量。

测高时，将测高量爪伸入A孔中，借助于微动装置，使测高量爪上弧面与孔的上侧母线轻轻接触，所测数值，应加上测高量爪的尺寸(10毫米或其它尺寸)，即为A孔对基准面B的实际尺寸。

使用高度卡尺，应尽量在平板上读数。

如无法看清楚时，可将尺框紧住，拿起来用左手拖住底座再读数。

调整尺寸也应如此。

不可用一只手横提主尺，以免造成尺身变形，带来误差。

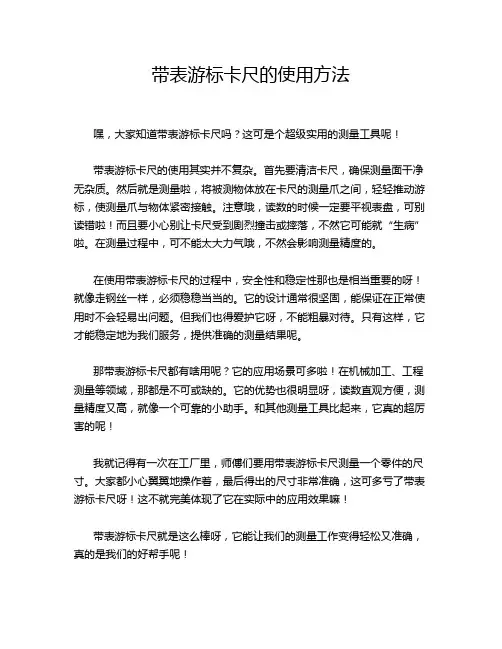

带表游标卡尺的使用方法
嘿，大家知道带表游标卡尺吗？这可是个超级实用的测量工具呢！
带表游标卡尺的使用其实并不复杂。

首先要清洁卡尺，确保测量面干净无杂质。

然后就是测量啦，将被测物体放在卡尺的测量爪之间，轻轻推动游标，使测量爪与物体紧密接触。

注意哦，读数的时候一定要平视表盘，可别读错啦！而且要小心别让卡尺受到剧烈撞击或摔落，不然它可能就“生病”啦。

在测量过程中，可不能太大力气哦，不然会影响测量精度的。

在使用带表游标卡尺的过程中，安全性和稳定性那也是相当重要的呀！就像走钢丝一样，必须稳稳当当的。

它的设计通常很坚固，能保证在正常使用时不会轻易出问题。

但我们也得爱护它呀，不能粗暴对待。

只有这样，它才能稳定地为我们服务，提供准确的测量结果呢。

那带表游标卡尺都有啥用呢？它的应用场景可多啦！在机械加工、工程测量等领域，那都是不可或缺的。

它的优势也很明显呀，读数直观方便，测量精度又高，就像一个可靠的小助手。

和其他测量工具比起来，它真的超厉害的呢！
我就记得有一次在工厂里，师傅们要用带表游标卡尺测量一个零件的尺寸。

大家都小心翼翼地操作着，最后得出的尺寸非常准确，这可多亏了带表游标卡尺呀！这不就完美体现了它在实际中的应用效果嘛！
带表游标卡尺就是这么棒呀，它能让我们的测量工作变得轻松又准确，真的是我们的好帮手呢！。

游标卡尺的使用,检定和修理注意事项
一、游标卡尺的基本知识
游标卡尺是一种量具，用来测量和读取细小的距离。

它由游动的卡尺尖、游动的指针、以及固定的环形尺标形成，它有水平准直度，精度高，分辨率是0.01mm，能够准确、直观和精确地测量各种工件孔洞，表面和空隙的尺寸。

二、游标卡尺的使用
1、放置：游标卡尺应水平放置，使夹子两端的游标尖取得数据的精度最高，水平放
置也可以最大程度的减少数据测量的误差。

2、定位：游标卡尺的测量和夹片的夹紧是进行准确测量的基础，在检测的过程中一
定要注意卡尺和工件的距离，保证游标尖和夹片靠近工件，避免影响测量准确度。

3、圆角处理：在测量硬物体、金属上带有形角和圆角时，需要采用相应的测量规则，根据实际工件上的形状特征，采用游标卡尺滑动测量法，逐点采样，确定出最小值，即可
获取到这个圆角的最小值，与手绘的图形相比较，确定是否符合要求。

1、检定：使用游标卡尺之前，一定要正确的使用具有同等精度的对称标准物件进行
检定，若在检定时，夹子形状出现偏差或者夹子的最大值超出读数范围，则表明游标卡尺
出现精度损失，需要立即进行修理。

2、清洁：游标卡尺使用过程中经常要求使用轻抹撬仔或抹布，轻轻擦拭测量厅处，
使其保持清洁，这样，在使用游标卡尺时，就能准确的测量出细微的距离。

3、修理：当游标卡尺损坏时，必须交由专业的维修人员进行修理，此外，也要把游
标卡尺保护好，将游标卡尺保存在温度和湿度正常的环境中，以减少其精度损失。

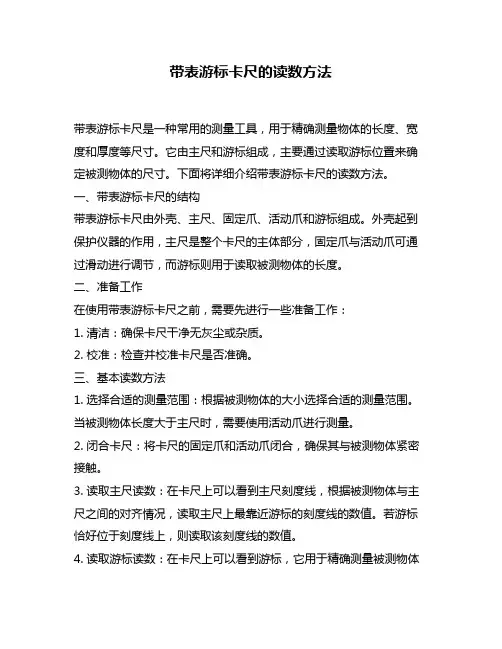

带表游标卡尺的读数方法带表游标卡尺是一种常用的测量工具，用于精确测量物体的长度、宽度和厚度等尺寸。

它由主尺和游标组成，主要通过读取游标位置来确定被测物体的尺寸。

下面将详细介绍带表游标卡尺的读数方法。

一、带表游标卡尺的结构带表游标卡尺由外壳、主尺、固定爪、活动爪和游标组成。

外壳起到保护仪器的作用，主尺是整个卡尺的主体部分，固定爪与活动爪可通过滑动进行调节，而游标则用于读取被测物体的长度。

二、准备工作在使用带表游标卡尺之前，需要先进行一些准备工作：1. 清洁：确保卡尺干净无灰尘或杂质。

2. 校准：检查并校准卡尺是否准确。

三、基本读数方法1. 选择合适的测量范围：根据被测物体的大小选择合适的测量范围。

当被测物体长度大于主尺时，需要使用活动爪进行测量。

2. 闭合卡尺：将卡尺的固定爪和活动爪闭合，确保其与被测物体紧密接触。

3. 读取主尺读数：在卡尺上可以看到主尺刻度线，根据被测物体与主尺之间的对齐情况，读取主尺上最靠近游标的刻度线的数值。

若游标恰好位于刻度线上，则读取该刻度线的数值。

4. 读取游标读数：在卡尺上可以看到游标，它用于精确测量被测物体与主尺之间的差值。

游标通常有10个等分，每个等分表示0.1毫米。

根据游标位置与主尺刻度线之间的对齐情况，读取游标上最靠近主尺刻度线的数值。

5. 计算总长度：将主尺读数和游标读数相加即可得到被测物体的总长度。

四、特殊情况处理1. 游标在两个刻度之间：当游标不完全对齐任何一个刻度时，需要估计出更精确的读数。

可以通过观察两个相邻刻度之间的等分数量，并将其除以10得到每个等分所代表的长度。

然后根据游标所在等分的位置，进行适当的估计。

2. 游标超出主尺范围：当被测物体长度超过主尺的范围时，需要使用活动爪进行测量。

首先读取主尺上最靠近游标的刻度线数值，然后使用活动爪进行测量，并将其读数与主尺读数相加得到总长度。

五、注意事项1. 使用时要轻拿轻放，避免碰撞或摔落，以防损坏卡尺。
