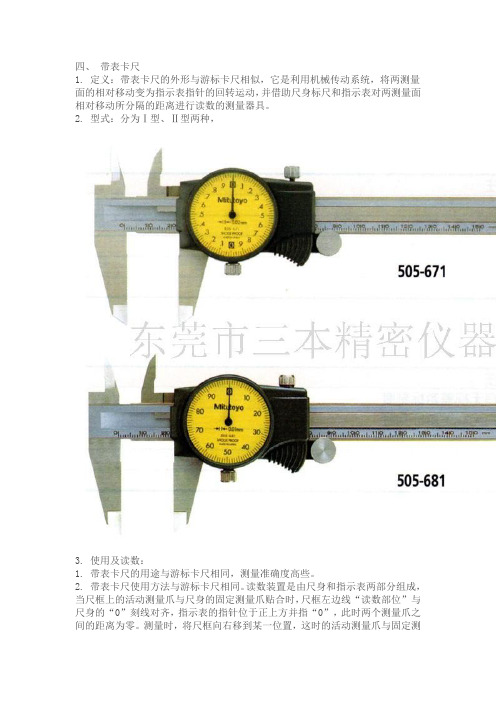

四、带表卡尺
1. 定义：带表卡尺的外形与游标卡尺相似，它是利用机械传动系统，将两测量面的相对移动变为指示表指针的回转运动，并借助尺身标尺和指示表对两测量面相对移动所分隔的距离进行读数的测量器具。
2. 型式：分为Ⅰ型、Ⅱ型两种，
3. 使用及读数：
1. 带表卡尺的用途与游标卡尺相同，测量准确度高些。
2. 带表卡尺使用方法与游标卡尺相同。
读数装置是由尺身和指示表两部分组成，当尺框上的活动测量爪与尺身的固定测量爪贴合时，尺框左边线“读数部位”与尺身的“0”刻线对齐，指示表的指针位于正上方并指“0”，此时两个测量爪之间的距离为零。
测量时，将尺框向右移到某一位置，这时的活动测量爪与固定测
量爪之间的距离就是被测尺寸。
被测尺寸的整数部分可从“读数部位”左边的尺身刻度线上读出，而小数部分可由指示表指针读出。
五、电子数显卡尺
1. 定义：是利用电子测量和数字显示原理，对两测量面相对移动分隔的距离进行读数的测量器具。
2. 结构型式：
3. 使用及读数：
使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数值。
六、电子数显深度卡尺
1. 定义：是利用电子测量和数字显示原理，对尺框测量面和尺身测量面相对移动分隔的距离进行读数的测量器具。
2. 结构型式：
3.使用及读数：
使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数值。
七、电子数显高度卡尺
3. 定义：是利用电子测量和数字显示原理，对装置在尺框上的划线量爪工作面与底座工作面相对移动分隔的距离进行读数的测量器具。
4. 结构型式：
3.使用及读数：
使用方法与相应的游标卡尺相同，可从显示器上直接读取被测数值。
带表游标卡尺的读数方法
1. 准备：将游标卡尺放在读数的物体上，使其与测量目标的参考点对齐。
2. 主刻度读数：读取游标卡尺上的主刻度值，一般是粗线之间的数字，例如在毫米卡尺上，一个粗线代表1毫米，两个粗线之间的数字依次为0、1、2、3等。
3. 读取游标刻度：游标卡尺上的下一条细线与主刻度上的数字相比较，确定游标卡尺的刻度值。
在毫米卡尺上，细线之间表示0.01毫米的间隔。
4. 求和：将主刻度值和游标刻度值相加，得到最终读数。
例如，如果主刻度值是10，游标刻度值是0.36毫米，则最终读数为10.36毫米。
带表卡尺操作规程（ISO9001-2015）1.0目的：确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2.0范围：2.1该操作规范适用于公司带表卡尺的使用。
2.2该仪器适用于公司产品使用各零部件的内径、外径、长度、宽度、深度、厚度等的测试。
3.0职责与权限：3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。
3.2质量中心：负责仪器的校验计划安排和实施校验.4.0带表卡尺带表卡尺是通过齿轮条传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动所分隔的距离进行读数的一种长度测量工具。
4.1基本结构简图:4.2性能特点:a) 具有测量内径、外径、深度、台阶四种测量功能（见下图），能进行直接测量和比较测量；b) 不锈钢制造，刻线面无光镀铬，激光刻线、线纹清晰、耐磨；c) 测量范围在200mm以上的带表卡尺带有微动滚轮，可滚轮微调，便于单手操作；d) 指示表具有防震性能和外圈锁紧装置。
4.3使用说明:a) 使用前,松开表上方紧固螺丝，并将尺表平稳移开，用布将各测量面和导向面擦拭干净；b) 零位校正：测量前卡尺两外测量面必须要保持相接触，同时要注意表针与表盘上方之“零”刻度线重合。
如未重合，则松开表圈紧固螺丝，转动表盘使表针与零刻度线对齐。
然后要拧紧表圈紧固螺丝。
4.4读数方法：a) 使用前先对好“0”位；b) 尺身分度值为1mm，尺身测量范围依规格而定（150mm、200mm、300mm）表盘分度值为0.02mm，表盘指示范围为2mm。
如下图所示：主刻度（尺身刻度）为27mm，表圈指针读数为0.96,读数结果是：27.96mm。
c) 直接测量和比较测量：直接测量：用卡尺直接在工件上测量，按上述读数方法读出工件的测量值；比较测量：将标准量块（或标准样件）置于两测量面之间[孔，则用圆矩塞规（环规）]，先松开表盘紧固螺丝，转动表盘，使指针与“零线”重合，锁紧表盘，然后测量工件，从表盘上即可读出工件相对于标准件样件的尺寸差值。

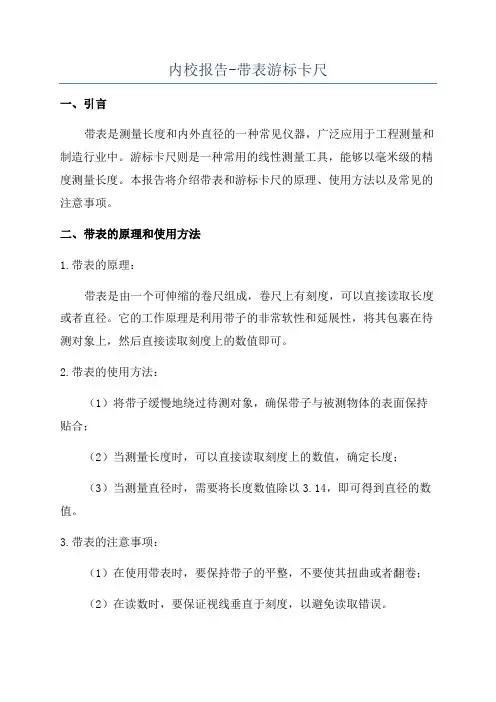

内校报告-带表游标卡尺一、引言带表是测量长度和内外直径的一种常见仪器，广泛应用于工程测量和制造行业中。
游标卡尺则是一种常用的线性测量工具，能够以毫米级的精度测量长度。
本报告将介绍带表和游标卡尺的原理、使用方法以及常见的注意事项。
二、带表的原理和使用方法1.带表的原理：带表是由一个可伸缩的卷尺组成，卷尺上有刻度，可以直接读取长度或者直径。
它的工作原理是利用带子的非常软性和延展性，将其包裹在待测对象上，然后直接读取刻度上的数值即可。
2.带表的使用方法：（1）将带子缓慢地绕过待测对象，确保带子与被测物体的表面保持贴合；（2）当测量长度时，可以直接读取刻度上的数值，确定长度；（3）当测量直径时，需要将长度数值除以3.14，即可得到直径的数值。
3.带表的注意事项：（1）在使用带表时，要保持带子的平整，不要使其扭曲或者翻卷；（2）在读数时，要保证视线垂直于刻度，以避免读取错误。
三、游标卡尺的原理和使用方法1.游标卡尺的原理：游标卡尺由刻度尺、主尺和游标构成。
刻度尺和主尺的刻度分别代表毫米和厘米，游标用于读取更高精度的数值。
游标卡尺的工作原理是利用刻度尺和游标的相对位置来测量长度。
2.游标卡尺的使用方法：（1）将被测物体夹在游标卡尺的两个测量面之间；（2）观察游标的位置，游标上的刻度与主尺上的刻度对齐后，即可读取测量数值。
3.游标卡尺的注意事项：（1）在使用游标卡尺时，要保持测量面的清洁，以避免读取错误；（2）在读数时，要保证视线垂直于刻度，以减小读取的误差。
四、结论带表和游标卡尺是常见的线性测量工具，广泛应用于工程测量和制造行业中。
带表通过直接读取刻度上的数值测量长度和直径，而游标卡尺通过相对位置的读取实现更高精度的测量。
在使用这两种测量工具时，需要注意保持测量面的清洁和保持视线垂直于刻度，以确保测量的准确性。
总之，带表和游标卡尺的使用方法相对简单，但在实际应用中需要特别注意保养和正确使用，以保证测量的准确性。

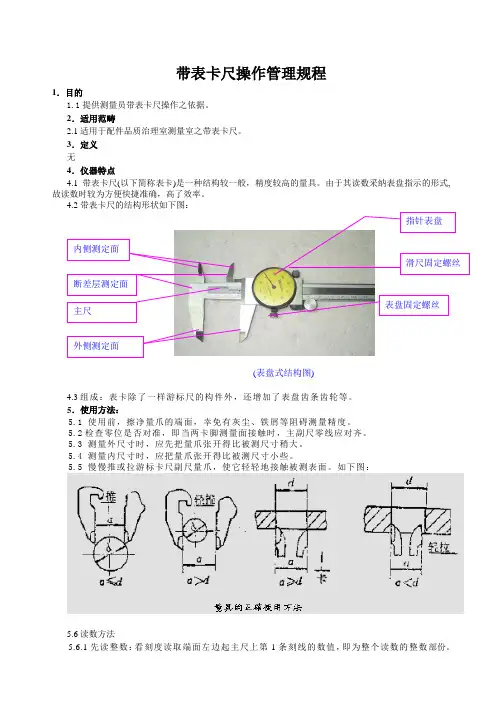

带表卡尺操作管理规程1．目的1.1提供测量员带表卡尺操作之依据。
2．适用范畴2.1适用于配件品质治理室测量室之带表卡尺。
3．定义无4．仪器特点4.1带表卡尺(以下简称表卡)是一种结构较一般，精度较高的量具。
由于其读数采纳表盘指示的形式,故读数时较为方便快捷准确，高了效率。
4.2带表卡尺的结构形状如下图：4.3组成：表卡除了一样游标尺的构件外，还增加了表盘齿条齿轮等。
5．使用方法：5.1 使用前，擦净量爪的端面，幸免有灰尘、铁屑等阻碍测量精度。
5.2检查零位是否对准，即当两卡脚测量面接触时，主副尺零线应对齐。
5.3 测量外尺寸时，应先把量爪张开得比被测尺寸稍大。
5.4 测量内尺寸时，应把量爪张开得比被测尺寸小些。
5.5 慢慢推或拉游标卡尺副尺量爪，使它轻轻地接触被测表面。
如下图：5.6读数方法5.6.1先读整数：看刻度读取端面左边起主尺上第1条刻线的数值，即为整个读数的整数部份。
指针表盘滑尺固定螺丝表盘固定螺丝 内侧测定面断差层测定面主尺 外侧测定面(表盘式结构图)5.6.2 读小数：看表盘针所指的位置，和指针对齐的刻线即为小数部份。
使用前，擦净量爪的端面，幸免有灰尘、铁屑等，阻碍测量精度。
5.6.3将上面两次读取的数相加，即为所测尺寸。
5.6.4举例说明：最小读数为0.02mm时，量表转1圈为2mm ，如下图本尺16mm，表0.62mm，则实际读数为16.62mm。
6．注意事项：6.1测量前要校对“0”线；6.2测量时量爪要轻轻地靠向被测面。
接触后推后，推力不能过大，否则整个副尺会斜，而造成测量误差。
有微调螺母的，转动螺母的力同样也不能过大。
6.3 测量时，被测面与卡尺应成垂直状态，量爪不能歪斜。
且依照被测面的形状选择量爪的适当部位进行测量；6.4 读数时，应将卡尺持平，朝着亮的方一直读数，眼睛应垂直于表盘，沿着指针的方向读数；6.5不要用油石、砂纸等硬物去刮擦量具测量面和刻线部分，清洁卡尺需用干凈的软布；6.6 不要用手触摸量具测量面，以免受蚀生锈,阻碍精度；6.7 使用过程中应轻拿轻放，用完应及时放回卡尺盒，幸免不慎掉入地面摔坏。
