手动变速器的拆装实训

一、实训目的本次变速器拆装检测实训的主要目的是通过实际操作，加深对汽车变速器结构、工作原理和拆装流程的理解，提高动手能力和故障诊断能力。

通过实训，使学生掌握以下技能：1. 了解变速器的组成及工作原理；2. 掌握变速器的拆装步骤和注意事项；3. 学会使用常用拆装工具和设备；4. 熟悉变速器故障的诊断和排除方法。

二、实训内容1. 变速器结构及工作原理介绍变速器是汽车传动系统的重要组成部分，主要用于改变发动机输出的扭矩和转速，以满足汽车行驶过程中对动力需求的变化。

变速器按照驱动方式可分为手动变速器、自动变速器和CVT无级变速器。

本次实训以手动变速器为例，介绍了其结构及工作原理。

手动变速器主要由离合器、齿轮箱、换挡机构、操纵机构和变速器壳体等部分组成。

通过齿轮的啮合和离合器的分离与结合，实现不同挡位的切换。

2. 变速器拆装步骤（1）准备工作：检查工具、设备是否齐全，了解拆装步骤和注意事项。

（2）拆卸离合器：松开离合器总泵放油螺栓，将离合器分离，拆下离合器壳体、离合器压盘、离合器片等零件。

（3）拆卸齿轮箱：拆卸齿轮箱前，先拆下齿轮箱壳体上的固定螺栓，然后拆卸齿轮箱内部零件，如同步器、齿轮、轴承等。

（4）拆卸换挡机构：拆卸换挡机构时，注意观察各部件之间的连接关系，拆卸同步器、换挡轴、换挡拨叉等零件。

（5）拆卸操纵机构：拆卸操纵机构时，注意观察各部件之间的连接关系，拆卸换挡杆、换挡杆套、换挡拉索等零件。

（6）拆卸变速器壳体：拆卸变速器壳体时，注意观察壳体与发动机、变速箱之间的连接关系，拆卸固定螺栓、垫片等零件。

3. 变速器检测（1）外观检查：检查变速器壳体、齿轮、轴承等零件是否有磨损、变形、裂纹等现象。

（2）间隙检查：检查齿轮、轴承等零件的间隙是否符合标准。

（3）齿轮啮合检查：检查齿轮啮合是否正常，是否存在异响、卡滞等现象。

（4）同步器检查：检查同步器是否磨损、损坏，同步器齿套与齿轮齿面啮合是否良好。

4. 变速器组装（1）组装步骤与拆卸步骤相反，按照拆卸顺序进行组装。

一、前言随着汽车工业的快速发展，汽车维修行业对人才的需求日益增加。

为了提高学生的实际操作能力，培养具备一定实践经验的汽车维修人才，我们进行了变速器拆装实训。

本次实训旨在使学生了解变速器的结构、工作原理，掌握变速器的拆装方法和步骤，提高学生的动手能力和团队协作能力。

二、实训目的1. 理解变速器的结构、工作原理及性能特点。

2. 掌握变速器的拆装方法和步骤。

3. 培养学生的动手能力和团队协作能力。

4. 了解变速器故障诊断与维修的基本方法。

三、实训内容1. 变速器概述变速器是汽车传动系统的重要组成部分，其主要功能是实现汽车速度和转矩的匹配。

本次实训主要针对手动变速器进行拆装。

2. 变速器结构分析手动变速器主要由以下部分组成：壳体、齿轮、轴、同步器、操纵机构、离合器等。

3. 变速器拆装步骤（1）拆卸变速器壳体：首先，拆下变速器与发动机的连接螺栓，取下变速器。

然后，拆卸变速器壳体，取出齿轮、轴、同步器等部件。

（2）拆卸齿轮：用专用工具拆卸齿轮与轴的连接螺栓，取下齿轮。

（3）拆卸轴：用专用工具拆卸轴与壳体的连接螺栓，取下轴。

（4）拆卸同步器：用专用工具拆卸同步器与轴的连接螺栓，取下同步器。

（5）拆卸操纵机构：拆卸操纵机构与壳体的连接螺栓，取下操纵机构。

（6）拆卸离合器：拆卸离合器与发动机的连接螺栓，取下离合器。

4. 变速器组装步骤（1）组装离合器：将离合器安装到发动机上，调整离合器自由行程。

（2）组装操纵机构：将操纵机构安装到壳体上，调整操纵机构与离合器的连接。

（3）组装同步器：将同步器安装到轴上，调整同步器与齿轮的连接。

（4）组装轴：将轴安装到壳体上，调整轴与齿轮的连接。

（5）组装齿轮：将齿轮安装到轴上，调整齿轮与轴的连接。

（6）组装变速器壳体：将变速器壳体安装到发动机上，调整变速器壳体与发动机的连接。

四、实训总结1. 通过本次实训，我们掌握了手动变速器的结构、工作原理及拆装方法。

2. 在实训过程中，我们提高了动手能力和团队协作能力，学会了如何解决实际问题。

项目三一．实训名称：手动变速器拆装二．实训目的：1．会进行手动变速器的拆卸、解体、零件的检验和分类。

2．学会使用轴承拉器拆卸变速器各轴承。

3．能够认识手动变速器主要零件的结构及相互装配关系。

5．掌握手动变速器的装配。

三．实训设备及工具：1．手动变速器维修常用工、量具一套。

2．手动变速器维修专用工具及设备(轴承拉器、变速器专用拆装工具等)一套。

3．EQl092系列货车变速器总成。

四．实训过程(一)EQl092E变速器1．变速器的解体变速器解体和装配过程中零件名称和位置可参见图3—1、图3．2。

(1)将车辆停置在平整的地面上，用掩木将车轮掩住，以防汽车溜动。

(2)旋下放油螺塞，放出变速器中的润滑油，从车上拆下变速器。

(3)从变速器第一轴轴承盖上拆下分离轴承及座。

(4)拆下驻车制动鼓上的两个紧固螺栓，拆下驻车制动鼓。

(5)将变速杆置于空档位置，拆下变速器盖总成。

(6)拆下变速器第二轴后轴承盖。

(7)从变速器前端拆下第一轴轴承盖的螺栓和钢丝锁线，取下轴承盖。

(8)用铜棒轻轻敲击第一轴，用拉器将第一轴连同轴承一起从前端取出，再从第一轴中取出第二轴前轴承。

(9)用手托起第二轴前端上下晃动，并用铜棒左右敲击第二轴的后端，可将第二轴向后推出；再用拉器从第二轴上取下后轴承，然后，第二轴可从变速器壳体内部取出。

(10)从第二轴上取下四、五档同步器总成，拆下四、五档固定齿座锁环，取下止推环，则第二轴上二、三档同步器总成和它前面的零件可依次从轴上取下。

从第二轴后端取下一档、倒档齿轮，将止推环锁销压住，转动止推环并将其取下。

退出止推环时，应注意防止止推环锁销被弹簧弹出。

．2．变速器的装配变速器在装配前应清洗变速器壳体及盖内的铁屑、油污及脏物等，并将变速器各轴、齿轮、轴承清洗干净，疏通齿轮上的油孔。

装配时，宜使用压力机压入轴承及齿轮等，无压力机时，最好使用铜棒敲击轴承或齿轮。

其装配顺序一般为：先装中间轴、倒档轴，再装二轴、一轴，最后装上变速器盖总成。

手动变速器拆装实训报告一、实训目的。

手动变速器是汽车动力传动系统中的重要组成部分，它能够根据驾驶员的操作，实现车辆的加速、减速和倒挡等功能。

本次实训的目的是通过手动变速器的拆装，让学员们了解手动变速器的结构和工作原理，掌握手动变速器的拆装方法，提高学员们的实际操作能力。

二、实训内容。

1. 准备工作。

在进行手动变速器的拆装之前，首先要做好准备工作。

包括确认车辆已停稳并且处于空挡状态，拉紧手刹，断开车辆的电瓶负极，卸下变速器周围的零部件，清理工作区域等。

2. 拆卸手动变速器。

拆卸手动变速器需要按照一定的顺序和方法进行。

首先是拆下离合器，然后拆卸变速器的固定螺栓，接着卸下变速器本体，最后是拆卸变速器的齿轮和轴承等零部件。

3. 检查零部件。

在拆卸手动变速器后，需要对各个零部件进行仔细的检查。

包括齿轮的磨损情况，轴承的润滑状态，密封件的完好程度等。

通过检查，可以及时发现零部件的损坏情况，为后续的维修提供参考。

4. 组装手动变速器。

在检查完各个零部件后，需要按照相反的顺序进行手动变速器的组装。

包括安装齿轮和轴承，固定螺栓，安装变速器本体，最后是安装离合器等。

在组装过程中，需要注意各个零部件的位置和安装方法，确保组装的正确性。

5. 调试手动变速器。

组装完成后，需要对手动变速器进行调试。

包括挂入各个档位，检查离合器的工作情况，确认变速器的换挡是否顺畅等。

通过调试，可以确保手动变速器的正常工作。

三、实训总结。

通过本次实训，学员们对手动变速器的拆装方法有了更深入的了解，掌握了手动变速器的结构和工作原理。

在实际操作中，学员们也提高了操作技能，为日后的汽车维修工作打下了良好的基础。

四、注意事项。

在进行手动变速器的拆装过程中，需要注意安全第一，严格按照操作规程进行操作。

同时，还需要保持工作区域的整洁，确保零部件的清洁度和完好度。

在检查和组装过程中，要仔细认真，确保每个步骤都正确无误。

五、实训效果。

通过本次实训，学员们对手动变速器的拆装方法和注意事项有了更清晰的认识，提高了实际操作能力，为今后的工作打下了坚实的基础。

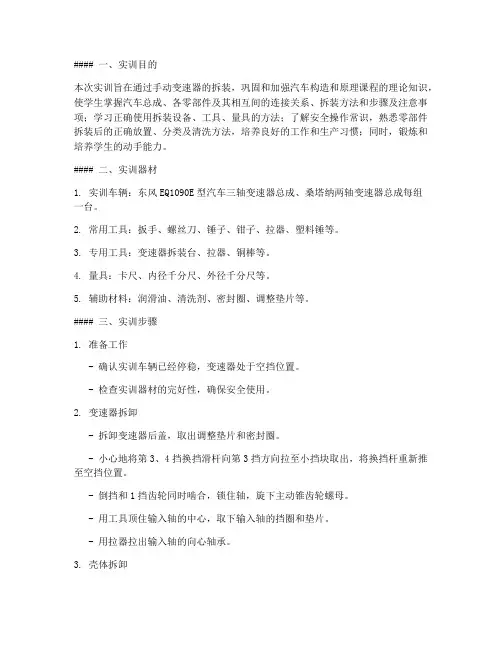

#### 一、实训目的本次实训旨在通过手动变速器的拆装，巩固和加强汽车构造和原理课程的理论知识，使学生掌握汽车总成、各零部件及其相互间的连接关系、拆装方法和步骤及注意事项；学习正确使用拆装设备、工具、量具的方法；了解安全操作常识，熟悉零部件拆装后的正确放置、分类及清洗方法，培养良好的工作和生产习惯；同时，锻炼和培养学生的动手能力。

#### 二、实训器材1. 实训车辆：东风EQ1090E型汽车三轴变速器总成、桑塔纳两轴变速器总成每组一台。

2. 常用工具：扳手、螺丝刀、锤子、钳子、拉器、塑料锤等。

3. 专用工具：变速器拆装台、拉器、铜棒等。

4. 量具：卡尺、内径千分尺、外径千分尺等。

5. 辅助材料：润滑油、清洗剂、密封圈、调整垫片等。

#### 三、实训步骤1. 准备工作- 确认实训车辆已经停稳，变速器处于空挡位置。

- 检查实训器材的完好性，确保安全使用。

2. 变速器拆卸- 拆卸变速器后盖，取出调整垫片和密封圈。

- 小心地将第3、4挡换挡滑杆向第3挡方向拉至小挡块取出，将换挡杆重新推至空挡位置。

- 倒挡和1挡齿轮同时啮合，锁住轴，旋下主动锥齿轮螺母。

- 用工具顶住输入轴的中心，取下输入轴的挡圈和垫片。

- 用拉器拉出输入轴的向心轴承。

3. 壳体拆卸- 旋出壳体和后盖的连接螺栓，用塑料锤（或木锤）敲击输入轴的前端和后壳体，直至后盖和后壳体结合处出现松动。

- 取出第三、四换挡拨叉的夹紧套筒，将第3、4换挡杆往回拉，直至可以将第3、4换挡杆取出。

4. 内部零部件拆卸- 拆卸同步器、齿轮、轴承等内部零部件。

- 注意观察各零部件的装配关系，记录拆卸顺序。

5. 清洗与检查- 使用清洗剂对拆卸下的零部件进行清洗。

- 使用量具检查各零部件的磨损情况，确保零部件的完好性。

6. 组装与调整- 按照拆卸的相反顺序，将零部件组装回变速器。

- 调整各零部件的间隙，确保变速器的正常工作。

7. 密封与安装- 安装变速器后盖，涂抹适量的润滑油。

一、实训目的1. 理解手动变速器的结构、工作原理及各部件之间的装配关系。

2. 掌握手动变速器的拆装步骤和操作方法。

3. 培养动手能力和团队协作精神。

4. 了解手动变速器在汽车传动系统中的作用。

二、实训器材1. 手动变速器一台2. 拆装工具一套3. 清洗设备一套4. 量具一套三、实训步骤1. 拆卸过程（1）观察变速器外观，了解其结构组成和安装位置。

（2）将变速器与发动机连接部分进行分离，包括离合器、传动轴等。

（3）拆下变速器后盖，取出调整垫片和密封圈。

（4）拆卸换挡机构，包括换挡杆、拨叉、拨块等。

（5）拆卸齿轮机构，包括齿轮、轴、同步器等。

（6）拆卸轴承和支撑机构。

2. 清洗过程（1）使用清洗设备对变速器内部进行清洗，确保无油污、灰尘等杂质。

（2）对拆下的部件进行清洗，确保各部件表面无油污、锈蚀等。

3. 装配过程（1）按照拆卸的逆顺序进行装配，确保各部件安装到位。

（2）检查各部件之间的间隙，确保符合技术要求。

（3）安装换挡机构，调整换挡杆位置，确保换挡顺畅。

（4）安装齿轮机构，确保齿轮啮合正确。

（5）安装轴承和支撑机构。

（6）安装变速器后盖，确保密封良好。

4. 检查与调试（1）检查变速器外观，确保无损坏、变形等。

（2）检查各部件装配是否到位，确保符合技术要求。

（3）进行手动变速器空载试验，检查换挡是否顺畅、有无异响等。

四、实训总结1. 通过本次实训，我对手动变速器的结构、工作原理及拆装步骤有了更深入的了解。

2. 在拆装过程中，我掌握了手动变速器的拆装技巧，提高了自己的动手能力。

3. 通过团队合作，我们顺利完成了实训任务，培养了团队协作精神。

4. 本次实训使我认识到，手动变速器在汽车传动系统中起着至关重要的作用，掌握其拆装和维护技术对于汽车维修人员来说至关重要。

5. 在今后的学习和工作中，我将不断积累经验，提高自己的技能水平，为汽车维修事业贡献自己的力量。

五、存在问题及改进措施1. 在拆装过程中，部分部件拆卸困难，需要借助专用工具。

一、实训目的本次实训的主要目的是通过对手动变速器的拆解，使学生深入了解其结构、工作原理以及拆装步骤，从而巩固汽车构造和原理课程的理论知识，提高学生的动手能力，为后续课程的学习奠定基础。

二、实训时间2023年X月X日三、实训地点汽车实训室四、实训器材1. 手动变速器总成一台2. 常用工具（扳手、螺丝刀、钳子等）3. 专用拆装工具（拉器、撬棒等）4. 润滑油、清洗剂等辅助材料五、实训内容1. 手动变速器结构认识在实训开始前，首先对手动变速器的结构进行详细的讲解，使学生了解其组成部分，包括：- 输入轴：连接发动机输出轴，传递动力。

- 主动齿轮：位于输入轴上，与输入轴一起旋转。

- 换挡齿轮：位于中间轴上，根据换挡操作实现不同挡位的传动比。

- 倒挡齿轮：位于输出轴上，实现倒挡功能。

- 同步器：位于换挡齿轮与中间轴之间，实现换挡时的平稳过渡。

- 离合器：位于发动机与变速器之间，实现动力传递与切断。

2. 手动变速器拆解步骤在了解手动变速器结构的基础上，进行以下拆解步骤：1. 拆卸变速器外壳：首先拆下变速器后盖，取出调整垫片和密封圈。

然后使用专用工具拆卸外壳，注意保持各部件的顺序和位置。

2. 拆卸换挡机构：拆卸换挡杆、换挡轴、同步器等部件，注意观察各部件之间的连接关系。

3. 拆卸齿轮组：拆卸主动齿轮、换挡齿轮、倒挡齿轮等齿轮组，注意观察齿轮与轴的连接方式。

4. 拆卸同步器：拆卸同步器，观察其结构和工作原理。

5. 拆卸离合器：拆卸离合器，观察其结构和工作原理。

3. 手动变速器清洗与检查在拆解过程中，对拆卸下来的部件进行清洗和检查，确保各部件的清洁和完好。

特别是同步器和离合器等关键部件，需要仔细检查是否存在磨损、损坏等问题。

4. 手动变速器组装在清洗和检查完成后，按照拆卸的相反顺序进行组装，确保各部件的连接正确、牢固。

六、实训总结通过本次实训，我深刻了解了手动变速器的结构、工作原理以及拆装步骤。

在拆解过程中，我学会了如何正确使用各种工具和设备，掌握了拆装技巧。

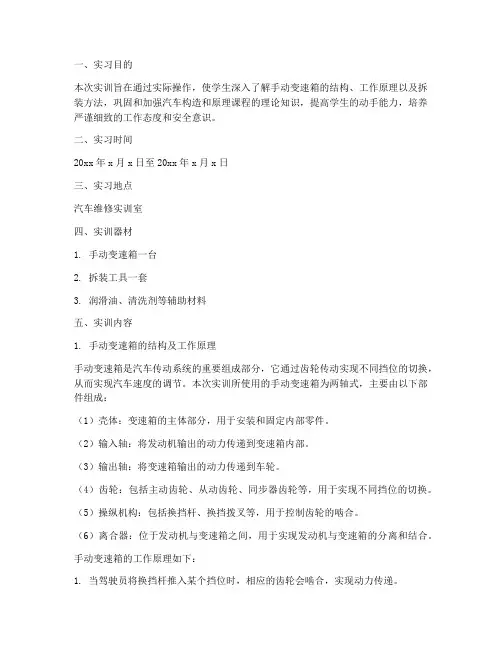

一、实习目的本次实训旨在通过实际操作，使学生深入了解手动变速箱的结构、工作原理以及拆装方法，巩固和加强汽车构造和原理课程的理论知识，提高学生的动手能力，培养严谨细致的工作态度和安全意识。

二、实习时间20xx年x月x日至20xx年x月x日三、实习地点汽车维修实训室四、实训器材1. 手动变速箱一台2. 拆装工具一套3. 润滑油、清洗剂等辅助材料五、实训内容1. 手动变速箱的结构及工作原理手动变速箱是汽车传动系统的重要组成部分，它通过齿轮传动实现不同挡位的切换，从而实现汽车速度的调节。

本次实训所使用的手动变速箱为两轴式，主要由以下部件组成：（1）壳体：变速箱的主体部分，用于安装和固定内部零件。

（2）输入轴：将发动机输出的动力传递到变速箱内部。

（3）输出轴：将变速箱输出的动力传递到车轮。

（4）齿轮：包括主动齿轮、从动齿轮、同步器齿轮等，用于实现不同挡位的切换。

（5）操纵机构：包括换挡杆、换挡拨叉等，用于控制齿轮的啮合。

（6）离合器：位于发动机与变速箱之间，用于实现发动机与变速箱的分离和结合。

手动变速箱的工作原理如下：1. 当驾驶员将换挡杆推入某个挡位时，相应的齿轮会啮合，实现动力传递。

2. 通过操纵机构控制齿轮的啮合，实现不同挡位的切换。

3. 通过离合器实现发动机与变速箱的分离和结合，实现起步、停车等操作。

2. 手动变速箱的拆装步骤（1）拆卸离合器：先拆下离合器壳体，然后拆卸离合器总成。

（2）拆卸变速器壳体：拆卸变速器壳体时，需先拆下壳体上的螺丝，然后使用专用工具将壳体与变速箱分离。

（3）拆卸齿轮部件：拆卸齿轮部件时，需先拆卸同步器、齿轮等部件，然后拆卸输入轴、输出轴等部件。

（4）拆卸操纵机构：拆卸操纵机构时，需先拆卸换挡杆、换挡拨叉等部件。

（5）拆卸后盖：拆卸后盖时，需先拆卸后盖上的螺丝，然后使用专用工具将后盖与变速箱分离。

3. 手动变速箱的清洗与装配（1）清洗：使用清洗剂将变速箱内部的齿轮、轴承、密封圈等部件进行清洗。

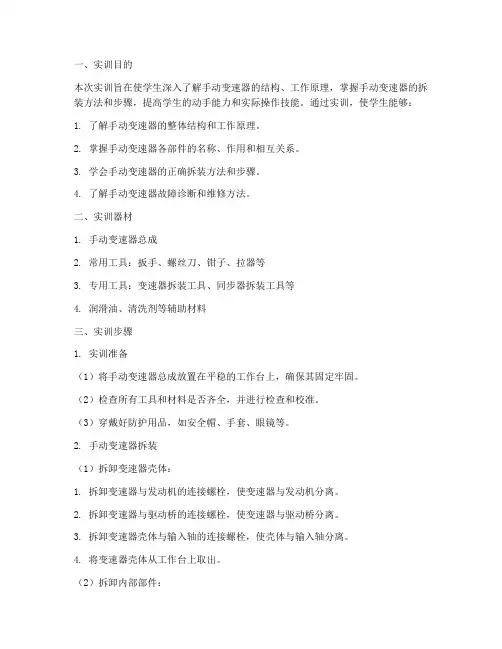

一、实训目的本次实训旨在使学生深入了解手动变速器的结构、工作原理，掌握手动变速器的拆装方法和步骤，提高学生的动手能力和实际操作技能。

通过实训，使学生能够：1. 了解手动变速器的整体结构和工作原理。

2. 掌握手动变速器各部件的名称、作用和相互关系。

3. 学会手动变速器的正确拆装方法和步骤。

4. 了解手动变速器故障诊断和维修方法。

二、实训器材1. 手动变速器总成2. 常用工具：扳手、螺丝刀、钳子、拉器等3. 专用工具：变速器拆装工具、同步器拆装工具等4. 润滑油、清洗剂等辅助材料三、实训步骤1. 实训准备（1）将手动变速器总成放置在平稳的工作台上，确保其固定牢固。

（2）检查所有工具和材料是否齐全，并进行检查和校准。

（3）穿戴好防护用品，如安全帽、手套、眼镜等。

2. 手动变速器拆装（1）拆卸变速器壳体：1. 拆卸变速器与发动机的连接螺栓，使变速器与发动机分离。

2. 拆卸变速器与驱动桥的连接螺栓，使变速器与驱动桥分离。

3. 拆卸变速器壳体与输入轴的连接螺栓，使壳体与输入轴分离。

4. 将变速器壳体从工作台上取出。

（2）拆卸内部部件：1. 拆卸同步器、齿轮、轴等内部部件。

2. 注意观察各部件之间的装配关系，做好标记，以便后续装配。

3. 拆卸过程中，注意保护零件，避免损坏。

（3）检查和清洗：1. 对拆卸下的零件进行检查，观察是否存在磨损、损坏等情况。

2. 使用清洗剂对零件进行清洗，去除油污和杂质。

3. 检查齿轮、轴承等关键部件的磨损情况，必要时进行更换。

（4）装配：1. 根据拆卸时的标记，将各部件按照正确的装配顺序进行装配。

2. 注意装配间隙，确保各部件之间的配合准确。

3. 检查各部件的装配质量，确保装配牢固。

（5）组装变速器壳体：1. 将内部部件安装到变速器壳体内。

2. 安装变速器壳体与输入轴的连接螺栓。

3. 安装变速器壳体与驱动桥的连接螺栓。

4. 安装变速器与发动机的连接螺栓。

3. 实训总结通过本次实训，我们掌握了手动变速器的拆装方法和步骤，了解了手动变速器的结构和工作原理。

手动变速器的拆装实训报告一、实训目的手动变速器是汽车传动系统中的重要部分，它的性能和使用寿命对整个车辆的安全和经济性都有着至关重要的影响。

因此，本次实训旨在通过对手动变速器的拆装操作，让学生们掌握手动变速器的结构和工作原理，并提高其对汽车传动系统的认识和理解。

二、实训内容1. 手动变速器的结构及工作原理手动变速器是由输入轴、输出轴、齿轮组、离合器机构等部分组成。

它通过齿轮组来实现不同档位之间的转换，从而实现车辆行驶时所需的不同转速和扭矩输出。

同时，离合器机构则起到连接或断开发动机和变速器之间传递扭矩的作用。

2. 拆卸手动变速器（1）首先将车辆升起并固定好，然后拆下离合器踏板以及相应连接杆件。

（2）然后拆下驱动轴与差速器之间连接处的万向节，并将驱动轴从差速器上取下。

（3）接着拆下挡杆及其相应连接杆件，并将变速器的排气管拆下。

（4）最后，拆下变速器本体，并将其分解为各个零部件。

3. 检查手动变速器零部件（1）检查齿轮组的齿面磨损程度，如有严重磨损则需要更换。

（2）检查离合器片的磨损情况，如已达到极限值则需要更换。

（3）检查输入轴、输出轴和各种轴承的磨损情况，如有异常则需要更换或修理。

三、实训心得通过这次手动变速器的拆装实训，我对手动变速器的结构和工作原理有了更加深入的了解。

同时，在实际操作中也发现了一些问题。

例如，在拆卸过程中需要注意力度和顺序，否则会导致零部件损坏或者无法正常安装。

此外，在检查零部件时也要仔细观察并进行详细记录，以便后续维修保养时能够及时发现问题并进行处理。

总之，这次实训不仅增强了我的汽车传动系统知识和技能水平，也提高了我的操作技巧和注意力细节。

我相信这对我未来的学习和工作都将有着积极的影响。

一、实训目的1. 理解手动变速箱的结构和组成，掌握其工作原理。

2. 熟悉手动变速箱的拆装步骤和注意事项，提高动手操作能力。

3. 通过实际操作，加深对汽车构造和原理课程理论知识的理解。

4. 培养团队协作精神和安全意识。

二、实训器材1. 手动变速箱一台（两轴或三轴）2. 常用工具：扳手、螺丝刀、钳子、锤子、拉器等3. 专用工具：变速器拆装工具、专用扳手等4. 清洁用品：汽油、煤油、毛刷、棉布等三、实训步骤1. 准备工作- 确认手动变速箱的类型（两轴或三轴）- 清理工作区域，确保安全- 检查工具和器材是否齐全2. 手动变速箱拆卸1. 拆卸变速器后盖- 拆卸变速器后盖螺栓，取下后盖- 检查后盖密封圈，如有损坏则更换2. 拆卸换挡机构- 拆卸换挡杆、换挡杆套筒、换挡拨叉等部件- 注意记录各部件的装配顺序和位置3. 拆卸齿轮和轴- 拆卸主动锥齿轮、从动锥齿轮、同步器等齿轮部件 - 拆卸输入轴、输出轴、中间轴等轴类部件- 注意观察齿轮和轴的磨损情况，如有异常则需更换 4. 拆卸轴承和垫片- 拆卸轴承、垫片等部件- 注意观察轴承的磨损情况，如有异常则需更换5. 拆卸壳体和附件- 拆卸变速器壳体、油底壳等部件- 拆卸离合器总成、驻车制动器等附件3. 手动变速箱装配1. 装配壳体和附件- 安装变速器壳体、油底壳等部件- 安装离合器总成、驻车制动器等附件2. 装配轴承和垫片- 安装轴承、垫片等部件- 注意调整轴承间隙，确保正常工作3. 装配齿轮和轴- 安装齿轮、轴等部件- 注意齿轮和轴的装配顺序和位置4. 装配换挡机构- 安装换挡杆、换挡杆套筒、换挡拨叉等部件- 注意调整换挡机构，确保换挡顺畅5. 装配变速器后盖- 安装变速器后盖螺栓，拧紧并检查密封性4. 实训总结- 通过本次实训，我对手动变速箱的结构、工作原理和拆装步骤有了更深入的了解。

- 在实际操作过程中，我学会了如何正确使用工具和器材，提高了动手操作能力。

- 通过团队协作，我们顺利完成了实训任务，培养了团队精神。

一、实习目的与要求本次实习旨在让学生掌握汽车手动变速器的结构、工作原理、拆装方法及注意事项，提高学生的动手能力，为今后从事汽车维修和保养工作打下基础。

二、实习内容1. 手动变速器概述手动变速器（Manual Transmission，简称MT）是一种通过驾驶员手动操作变速杆来改变传动比，从而实现变速的装置。

手动变速器主要由壳体、传动组件、操纵组件等组成。

2. 手动变速器结构及工作原理（1）手动变速器结构手动变速器主要由以下几部分组成：①壳体：壳体是变速器的骨架，用于容纳和固定其他部件。

②传动组件：传动组件包括输入轴、输出轴、齿轮、同步器等。

③操纵组件：操纵组件包括变速杆、换挡拉杆、拨叉等。

（2）手动变速器工作原理手动变速器的工作原理是通过拨动变速杆，切换中间轴上的主动齿轮，通过大小不同的齿轮组合与动力输出轴结合，从而改变驱动轮的转矩和转速。

3. 手动变速器拆装方法及注意事项（1）手动变速器拆装方法①拆下变速器上盖，观察变速器内部结构。

②拆下变速器后盖，取出调整垫片和密封圈。

③拆下换挡杆、换挡拉杆、拨叉等操纵组件。

④拆下传动组件，包括输入轴、输出轴、齿轮、同步器等。

⑤清洗各部件，检查磨损情况。

⑥根据实际情况，更换磨损部件。

⑦按照拆卸相反顺序，安装各部件。

（2）手动变速器拆装注意事项①拆装过程中，注意保持各部件的清洁和完整。

②拆卸时，注意观察各部件的安装位置和连接方式。

③使用专用工具，避免损坏零件。

④拆装过程中，注意安全，防止意外伤害。

⑤拆装完成后，检查各部件是否安装正确，确保变速器正常工作。

三、实习过程及心得体会1. 实习过程本次实习，我们按照实习指导书的要求，进行了手动变速器的拆装实训。

在实习过程中，我们首先了解了手动变速器的结构和工作原理，然后按照拆装方法，拆装了变速器。

在拆装过程中，我们遇到了一些困难，但在老师和同学的指导下，我们克服了困难，完成了实习任务。

2. 心得体会通过本次实习，我对手动变速器的结构、工作原理、拆装方法及注意事项有了更深入的了解。

一、实训目的与要求本次实训旨在使学生了解手动挡变速器的结构、工作原理、拆装步骤以及维修保养方法，提高学生的实际操作技能，培养严谨的工作态度和团队协作精神。

二、实训内容1. 手动挡变速器结构及工作原理手动挡变速器主要由传动轴、齿轮、同步器、操纵机构、离合器等部件组成。

传动轴将发动机的动力传递给齿轮，通过齿轮的啮合实现变速。

同步器用于实现齿轮的同步啮合，操纵机构用于控制齿轮的啮合与分离，离合器则用于连接和断开发动机与变速器之间的动力传递。

2. 手动挡变速器拆装步骤（1）拆下变速器上盖，观察分析操纵机构、同步器等部件。

（2）拆卸离合器，取出离合器压盘、分离轴承等部件。

（3）拆卸齿轮轴，取出齿轮、同步器等部件。

（4）拆卸操纵机构，取出换挡杆、拨叉等部件。

（5）清洗各部件，检查磨损情况。

（6）根据磨损情况更换损坏的部件。

（7）按照拆卸的相反顺序进行组装。

3. 手动挡变速器维修保养方法（1）定期更换变速器润滑油，保持润滑良好。

（2）检查齿轮、同步器等部件的磨损情况，及时更换损坏的部件。

（3）检查操纵机构、离合器等部件的连接情况，确保连接牢固。

（4）定期检查变速器冷却系统，保持冷却效果。

三、实训过程1. 准备工作（1）了解手动挡变速器的结构、工作原理和拆装步骤。

（2）准备好拆装工具，如扳手、钳子、螺丝刀等。

（3）检查实训设备，确保设备完好。

2. 拆装过程（1）在指导教师的指导下，按照拆装步骤进行操作。

（2）注意观察各部件的拆卸和组装过程，了解部件之间的装配关系。

（3）在拆装过程中，注意安全，避免受伤。

3. 维修保养（1）在拆装过程中，检查各部件的磨损情况，记录损坏的部件。

（2）根据损坏情况，提出维修保养方案。

（3）在指导教师的指导下，进行维修保养操作。

四、实训心得1. 提高实际操作技能通过本次实训，我掌握了手动挡变速器的拆装步骤和维修保养方法，提高了实际操作技能。

2. 培养严谨的工作态度在实训过程中，我养成了严谨的工作态度，严格按照操作规程进行操作，确保操作安全。

实验教案2014～2015学年第1 学期课程名称手动变速器拆装指导教师手动变速器的拆装一、实训内容1、变速器的结构、工作原理及其相互装配关系。

2、变速器与操纵机构的相互装配关系及变速器的拆装步骤。

3、变速器中的动力传递路线。

4、分动器的结构、工作原理及其相互装配关系。

5、驻车制动器的拆装和调整。

二、实训目的与要求1、掌握变速器的结构、作用及其相互装配关系。

2、了解变速器动力传递过程。

3、了解自锁、互锁、倒档锁止装置和分动器的结构及其工作过程和作用。

4、掌握变速器、驻车制动器的解体程序和拆装要领。

三、实训器材1、东风EQ1090E型汽车三轴变速器总成、桑塔纳两轴变速器总成每组一台。

2、常用工、量具每组一套。

3、变速器拆装专用工机具每组一套：变速器拆装台、拉器、铜棒等。

四、实训内容（一）安全规则与劳动纪律全班集中，强调实验时的安全注意事项和劳动纪律。

（二）EQ1090型汽车三轴式变速器的拆装与调整1、变速器的拆卸（1）从车上拆下变速器旋出放油塞，放净变速器内的润滑油，拆卸传动轴，拆去变速器与离合器壳的四个紧固螺栓，变速器带离合器分离轴承座和驻车制动器总成即可平行退出。

（2）拆下变速器盖用固定扳手将变速器盖固定螺栓旋松后拧出，取下变速器盖。

（3）拆下变速器一轴1）将一轴轴承盖上螺栓旋下，取出轴承盖。

2）将一轴连同轴承从壳体上取下。

3）取出轴承内定位卡环，用轴承拉具取下一轴后轴承，取下轴承外卡环。

（4）拆下变速器二轴1）旋出二轴后轴承盖固定螺栓，拆下轴承盖。

2）用手抬起二轴前端，取出四、五档同步器的接合套及锥盘。

3）向后推动二轴，使后轴承从壳体中退出。

4）旋下二轴后端突缘盘的紧固螺母，用轴承拉具拉下里程表传动齿轮和后轴承，取下轴承卡环。

5）抬起二轴前端，然后从变速器壳体中抽出。

（5）拆下倒档轴1）旋下变速器后端面倒档轴锁片紧固螺栓，取下锁片。

2）用鎯头垫铜棒锤击倒档轴前端，用手不断转动倒档轴并从壳体后端抽出。

一、实训背景随着汽车工业的不断发展，汽车变速器作为汽车传动系统的重要组成部分，其性能和可靠性直接影响着汽车的整体性能。

为了深入了解变速器的结构、工作原理以及拆装方法，提高实践操作能力，我们进行了为期一周的变速器拆装实训。

本次实训选取了手动变速器作为研究对象，通过拆装实践，加深了对变速器结构和工作原理的理解。

二、实训目的1. 掌握手动变速器的结构、工作原理和拆装方法。

2. 熟悉各种拆装工具和设备的正确使用方法。

3. 培养动手操作能力和团队协作精神。

4. 提高对汽车传动系统故障的诊断和排除能力。

三、实训内容1. 变速器结构分析：通过对变速器各部件的观察和拆卸，了解其结构特点和工作原理。

2. 变速器拆装过程：按照拆装步骤，对变速器进行拆卸、清洗、装配和调试。

3. 变速器故障诊断：通过实际操作，学会诊断变速器常见故障。

四、实训结论1. 变速器结构分析手动变速器主要由输入轴、输出轴、齿轮、同步器、操纵机构、离合器等部件组成。

其中，齿轮和同步器是变速器实现变速功能的核心部件。

在拆装过程中，我们了解到：（1）齿轮：变速器齿轮分为主动齿轮、从动齿轮和中间齿轮，通过不同齿轮的啮合实现不同挡位的传动比。

（2）同步器：同步器的作用是实现齿轮的平稳啮合，防止齿轮打齿。

常见的同步器有锁环式、滚柱式和锥齿轮式。

（3）操纵机构：操纵机构通过换挡杆控制变速器各齿轮的啮合，实现挡位的变换。

2. 变速器拆装过程在拆装过程中，我们按照以下步骤进行：（1）拆卸：先将变速器后盖拆下，取出调整垫片和密封圈；然后拆卸换挡杆、同步器、齿轮、轴承等部件。

（2）清洗：将拆卸下的部件进行清洗，去除油污和杂质。

（3）装配：按照拆卸的相反顺序，将清洗干净的部件进行装配。

（4）调试：调整变速器各部件的间隙和位置，确保变速器正常工作。

3. 变速器故障诊断在实训过程中，我们学会了以下故障诊断方法：（1）根据车辆故障现象，初步判断故障部位。

（2）使用诊断工具和设备，对故障部位进行检测。

一、实训背景随着汽车行业的快速发展，汽车维修与养护技术已成为我国汽车产业的重要组成部分。

手动变速箱作为汽车传动系统中的关键部件，其拆装与维修技术对于保障汽车正常运行具有重要意义。

为了提高我国汽车维修人员的技术水平，本实训报告针对手动变速箱的拆装进行详细阐述。

二、实训目的1. 熟悉手动变速箱的结构、工作原理及拆装步骤。

2. 掌握手动变速箱拆装过程中所需使用的工具和设备。

3. 培养实际操作能力，提高动手实践能力。

4. 了解手动变速箱故障诊断及维修方法。

三、实训器材1. 手动变速箱一台（以大众汽车为例）2. 拆装工具：扳手、螺丝刀、拉器、铜棒、油杯等3. 专用工具：手动变速箱拆装台、专用拆装工具等四、实训步骤1. 手动变速箱拆卸前的准备工作（1）将汽车停放在平稳的地面上，确保车辆处于安全状态。

（2）检查手动变速箱周围环境，确保无杂物。

（3）准备好拆装工具和设备。

2. 手动变速箱拆卸步骤（1）拆卸变速箱后盖1）拆下变速箱后盖的固定螺栓。

2）取下变速箱后盖。

（2）拆卸变速箱壳体1）拆下变速箱壳体与发动机的连接螺栓。

2）将变速箱壳体与发动机分离。

（3）拆卸变速箱内部零件1）拆卸变速箱内部齿轮、同步器、轴承等零件。

2）拆卸变速箱换挡机构。

（4）拆卸变速箱轴1）拆卸变速箱轴与变速箱壳体的连接螺栓。

2）将变速箱轴从变速箱壳体中取出。

（5）拆卸变速箱油底壳1）拆下变速箱油底壳的固定螺栓。

2）取下变速箱油底壳。

3. 手动变速箱装配步骤（1）装配变速箱油底壳1）将变速箱油底壳与变速箱壳体连接。

2）拧紧固定螺栓。

（2）装配变速箱轴1）将变速箱轴装入变速箱壳体。

2）拧紧连接螺栓。

（3）装配变速箱换挡机构1）将换挡机构装入变速箱壳体。

2）调整换挡机构。

（4）装配变速箱内部零件1）将齿轮、同步器、轴承等零件装入变速箱壳体。

2）调整零件位置。

（5）装配变速箱壳体1）将变速箱壳体与发动机连接。

2）拧紧连接螺栓。

（6）装配变速箱后盖1）将变速箱后盖与变速箱壳体连接。
