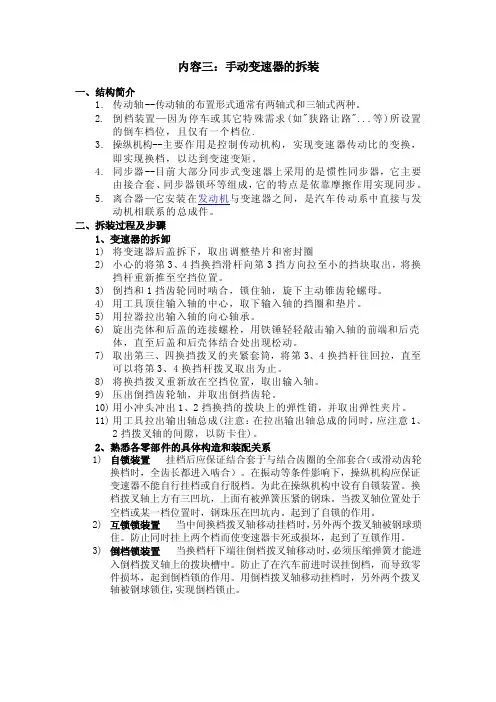

项目六 手动变速器的拆装

内容三：手动变速器的拆装一、结构简介1.传动轴--传动轴的布置形式通常有两轴式和三轴式两种。

2.倒档装置—因为停车或其它特殊需求(如"狭路让路"...等)所设置的倒车档位，且仅有一个档位.3.操纵机构--主要作用是控制传动机构，实现变速器传动比的变换，即实现换档，以达到变速变矩。

4.同步器--目前大部分同步式变速器上采用的是惯性同步器，它主要由接合套、同步器锁环等组成，它的特点是依靠摩擦作用实现同步。

5.离合器—它安装在发动机与变速器之间，是汽车传动系中直接与发动机相联系的总成件。

二、拆装过程及步骤1、变速器的拆卸1)将变速器后盖拆下，取出调整垫片和密封圈2)小心的将第3、4挡换挡滑杆向第3挡方向拉至小的挡块取出，将换挡杆重新推至空挡位置。

3)倒挡和1挡齿轮同时啮合，锁住轴，旋下主动锥齿轮螺母。

4)用工具顶住输入轴的中心，取下输入轴的挡圈和垫片。

5)用拉器拉出输入轴的向心轴承。

6)旋出壳体和后盖的连接螺栓，用铁锤轻轻敲击输入轴的前端和后壳体，直至后盖和后壳体结合处出现松动。

7)取出第三、四换挡拨叉的夹紧套筒，将第3、4换挡杆往回拉，直至可以将第3、4换挡杆拨叉取出为止。

8)将换挡拨叉重新放在空挡位置，取出输入轴。

9)压出倒挡齿轮轴，并取出倒挡齿轮。

10)用小冲头冲出1、2挡换挡的拨块上的弹性销，并取出弹性夹片。

11)用工具拉出输出轴总成(注意：在拉出输出轴总成的同时，应注意1、2挡拨叉轴的间隙，以防卡住)。

2、熟悉各零部件的具体构造和装配关系1)自锁装置挂档后应保证结合套于与结合齿圈的全部套合（或滑动齿轮换档时，全齿长都进入啮合）。

在振动等条件影响下，操纵机构应保证变速器不能自行挂档或自行脱档。

为此在操纵机构中设有自锁装置。

换档拨叉轴上方有三凹坑，上面有被弹簧压紧的钢珠。

当拨叉轴位置处于空档或某一档位置时，钢珠压在凹坑内。

起到了自锁的作用。

2)互锁锁装置当中间换档拨叉轴移动挂档时，另外两个拨叉轴被钢球琐住。

手动变速器的拆装一、布置任务1）、项目要求（1）项目名称：手动变速器的拆装与档位分析（2）计划课时：12（3）器材及工具准备（根据学生分小组情况准备）1、捷达轿车两轴式手动变速器6台，EQl090E型汽车五档变速器6台。

2、磁力表座、百分表6套，平板6块，维修工具6套，塞尺6把，V型铁12块，扭力扳手6把。

2）、教学主要内容及目的1、观察变速器与发动机的联结关系。

了解变速器操纵机构的结构特点。

2、掌握装拆两轴式和三轴式变速器的方法与技能，并且装配好后变速器的工作性能应正常。

3、了解并掌握变速器壳体、换挡机构、齿轮及轴的表面损伤检测方法；4、掌握同步器磨损、齿轮轴的弯曲变形及磨损正确检测方法；3）、相关知识准备变速器构造与工作原理、手动变速器的拆装档位分析二、制定计划教师辅助学生以小组方式，根据课时、人数及教学任务，由学生自己进行信息收集，讨论并制定出本项目的工作计划。

三、实施项目任务㈠两轴式变速器（以捷达轿车变速器为例）1.变速器总成的拆卸⑴拆下蓄电池的搭铁线。

⑵拆下离合器拉索。

⑶举升起汽车。

将传动轴（半轴）从变速器上拆下来并支撑好。

⑷旋松变速操纵机构的内换档杆螺栓。

压出支撑杆球头并将内换档杆与离合块分离。

⑸拆下倒档灯开关的接头。

拆下车速里程表软轴。

⑹卸下离合器盖板。

拆下排气管。

⑺放下汽车并将发动机固定好。

拆下发动机与变速器上部连接螺栓。

⑻举升起汽车。

拆下起动机的紧固螺栓。

拆下发动机中间支架。

⑼拆下螺栓1，并旋松螺栓2，如图13所示。

拆下变速器减振垫和减振垫前支架。

⑽拆下发动机与变速器下部连接螺栓，并拆卸变速器，如图14所示。

架图13 拆下螺栓图14 拆卸变速器1、2-螺栓2．变速器总成的分解⑴把变速器放在修理台或修理架上，放出变速器机油；⑵将变速器后盖拆下，取出调整垫片和密封圈；⑶小心的将第 3 、 4 档换档滑杆向第 3 档方向拉至小的档块取出，将换档杆重新推至空挡位置（注意：换档滑杆不能拉出太远，否则同步器内的档块会弹出来，换档滑杆不能回到空挡位置）；⑷倒档和一档齿轮同时啮合，锁住轴，旋下主动锥齿轮螺母；⑸用工具顶住输入轴的中心，取下输入轴的挡圈和垫片；⑹用拉器拉出输入轴的向心轴承；⑺若没有专用工具，先旋出壳体和后盖的连接螺栓，用塑料锤（或木锤）敲击输入轴的前端和后壳体，直至后盖和后壳体结合处出现松动；⑻变速器壳体固定在台钳上，钳口应有较软的金属保持垫片，以防夹坏机件；⑼取出第三、四换档拨叉的夹紧套筒，将第三、四换档杆往回拉，直至可以将第三、四换档杆拨叉取出为止；⑽将换档拨叉重新放在空挡位置，取出输入轴；⑾压出倒档齿轮轴，并取出倒档齿轮；⑿用小冲头冲出一、二档换档拨块上的弹性销，并取出弹性夹片；⒀用工具拉出输出轴总成（注意：在拉出输出轴总成的同时，应注意一、二档拨叉轴的间隙，以防卡住）。

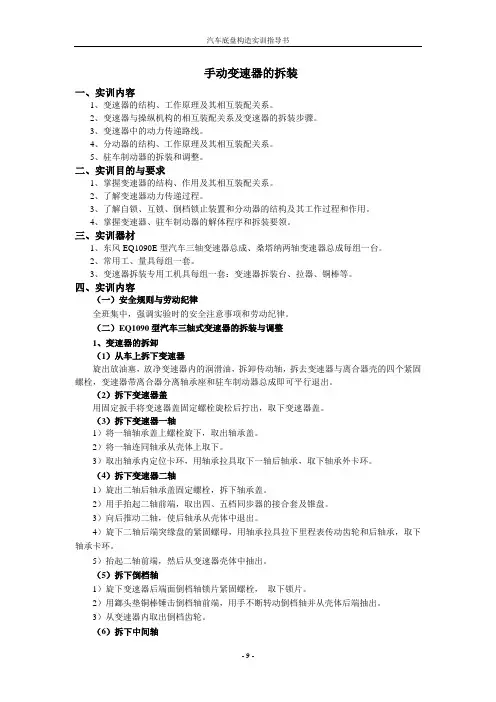

手动变速器的拆装一、实训内容1、变速器的结构、工作原理及其相互装配关系。

2、变速器与操纵机构的相互装配关系及变速器的拆装步骤。

3、变速器中的动力传递路线。

4、分动器的结构、工作原理及其相互装配关系。

5、驻车制动器的拆装和调整。

二、实训目的与要求1、掌握变速器的结构、作用及其相互装配关系。

2、了解变速器动力传递过程。

3、了解自锁、互锁、倒档锁止装置和分动器的结构及其工作过程和作用。

4、掌握变速器、驻车制动器的解体程序和拆装要领。

三、实训器材1、东风EQ1090E型汽车三轴变速器总成、桑塔纳两轴变速器总成每组一台。

2、常用工、量具每组一套。

3、变速器拆装专用工机具每组一套：变速器拆装台、拉器、铜棒等。

四、实训内容（一）安全规则与劳动纪律全班集中，强调实验时的安全注意事项和劳动纪律。

（二）EQ1090型汽车三轴式变速器的拆装与调整1、变速器的拆卸（1）从车上拆下变速器旋出放油塞，放净变速器内的润滑油，拆卸传动轴，拆去变速器与离合器壳的四个紧固螺栓，变速器带离合器分离轴承座和驻车制动器总成即可平行退出。

（2）拆下变速器盖用固定扳手将变速器盖固定螺栓旋松后拧出，取下变速器盖。

（3）拆下变速器一轴1）将一轴轴承盖上螺栓旋下，取出轴承盖。

2）将一轴连同轴承从壳体上取下。

3）取出轴承内定位卡环，用轴承拉具取下一轴后轴承，取下轴承外卡环。

（4）拆下变速器二轴1）旋出二轴后轴承盖固定螺栓，拆下轴承盖。

2）用手抬起二轴前端，取出四、五档同步器的接合套及锥盘。

3）向后推动二轴，使后轴承从壳体中退出。

4）旋下二轴后端突缘盘的紧固螺母，用轴承拉具拉下里程表传动齿轮和后轴承，取下轴承卡环。

5）抬起二轴前端，然后从变速器壳体中抽出。

（5）拆下倒档轴1）旋下变速器后端面倒档轴锁片紧固螺栓，取下锁片。

2）用鎯头垫铜棒锤击倒档轴前端，用手不断转动倒档轴并从壳体后端抽出。

3）从变速器内取出倒档齿轮。

（6）拆下中间轴1）旋下中间轴前、后轴承盖的固定螺栓，拆下前、后轴承盖。

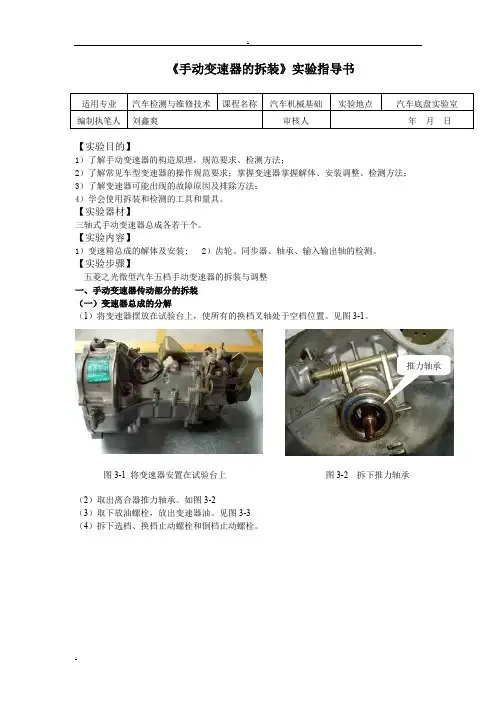

《手动变速器的拆装》实验指导书【实验目的】1）了解手动变速器的构造原理，规范要求、检测方法；2）了解常见车型变速器的操作规范要求；掌握变速器掌握解体、安装调整、检测方法； 3）了解变速器可能出现的故障原因及排除方法； 4）学会使用拆装和检测的工具和量具。

【实验器材】三轴式手动变速器总成各若干个。

【实验内容】1）变速箱总成的解体及安装; 2）齿轮、同步器、轴承、输入输出轴的检测。

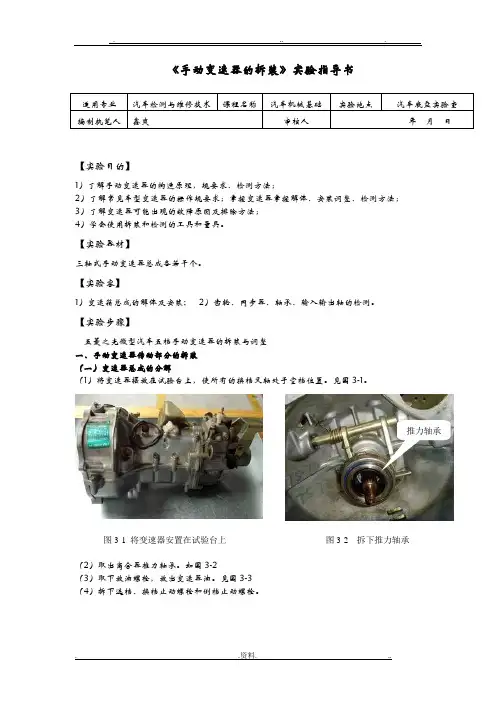

【实验步骤】五菱之光微型汽车五档手动变速器的拆装与调整 一、手动变速器传动部分的拆装 （一）变速器总成的分解（1）将变速器摆放在试验台上，使所有的换档叉轴处于空档位置。

见图3-1。

（2）取出离合器推力轴承。

如图3-2（3）取下放油螺栓，放出变速器油。

见图3-3 （4）拆下选档、换档止动螺栓和倒档止动螺栓。

图3-1 将变速器安置在试验台上图3-2 拆下推力轴承推力轴承（5）拆下换档机构。

见图3-4（6）卸下变速器的后壳体，由于有密封胶，拆卸时可用木槌或铜棒敲击。

见图3-5（7）分解变速器上下壳体，拆下上壳体，如图3-6所示。

（8）拔出输入轴和输出轴总成，如图3-7所示。

图3-3 取下放油螺栓 图3-4 拆下换挡机构图3-5 拆下变速器后盖用铜棒敲击 图3-7 拆卸输入输出轴总成图3-6 上下壳体分离2.变速器输出轴总成的分解与组装（1）将第一轴和第二轴分开，如图3-8所示。

（2）拆下三、四档花键毂卡环，取下花键毂和三档从动齿轮及同步器锁环，如图3-9所示。

（3）用卡环钳拆下卡环，取出车速里程表传动齿轮，如图3-10所示。

（4）用专用工具取下卡环，拉出后端支撑轴承，如图3-11所示。

（5）取下五档从动齿轮卡环，后端轴承，取下五档从动齿轮及同步器，如图3-12所示。

图3-8 分开第一轴和第二轴三、四档花键毂三档从动齿轮图3-9 拆下花键毂和三档齿轮 图3-11 取下轴承图3-10 取下卡环 五档齿轮机构（6）取下同步器卡环，拆下五档、倒档同步器，如图3-13所示。

《手动变速器的拆装》实验指导书适用专业汽车检测与维修技术课程名称汽车机械基础实验地点汽车底盘实验室编制执笔人鑫爽审核人年月日【实验目的】1）了解手动变速器的构造原理，规要求、检测方法；2）了解常见车型变速器的操作规要求；掌握变速器掌握解体、安装调整、检测方法；3）了解变速器可能出现的故障原因及排除方法；4）学会使用拆装和检测的工具和量具。

【实验器材】三轴式手动变速器总成各若干个。

【实验容】1）变速箱总成的解体及安装; 2）齿轮、同步器、轴承、输入输出轴的检测。

【实验步骤】五菱之光微型汽车五档手动变速器的拆装与调整一、手动变速器传动部分的拆装（一）变速器总成的分解（1）将变速器摆放在试验台上，使所有的换档叉轴处于空档位置。

见图3-1。

推力轴承图3-1 将变速器安置在试验台上图3-2 拆下推力轴承（2）取出离合器推力轴承。

如图3-2（3）取下放油螺栓，放出变速器油。

见图3-3（4）拆下选档、换档止动螺栓和倒档止动螺栓。

（5）拆下换档机构。

见图3-4（6）卸下变速器的后壳体，由于有密封胶，拆卸时可用木槌或铜棒敲击。

见图3-5（7）分解变速器上下壳体，拆下上壳体，如图3-6所示。

（8）拔出输入轴和输出轴总成，如图3-7所示。

图3-3 取下放油螺栓图3-4 拆下换挡机构图3-5 拆下变速器后盖用铜棒敲击图3-7 拆卸输入输出轴总成图3-6 上下壳体分离2.变速器输出轴总成的分解与组装（1）将第一轴和第二轴分开，如图3-8所示。

（2）拆下三、四档花键毂卡环，取下花键毂和三档从动齿轮及同步器锁环，如图3-9所示。

（3）用卡环钳拆下卡环，取出车速里程表传动齿轮，如图3-10所示。

（4）用专用工具取下卡环，拉出后端支撑轴承，如图3-11所示。

（5）取下五档从动齿轮卡环，后端轴承，取下五档从动齿轮及同步器，如图3-12所示。

图3-8 分开第一轴和第二轴三、四档花键毂三档从动齿轮图3-9 拆下花键毂和三档齿轮图3-11 取下轴承图3-10 取下卡环 五档齿轮机构（6）取下同步器卡环，拆下五档、倒档同步器，如图3-13所示。

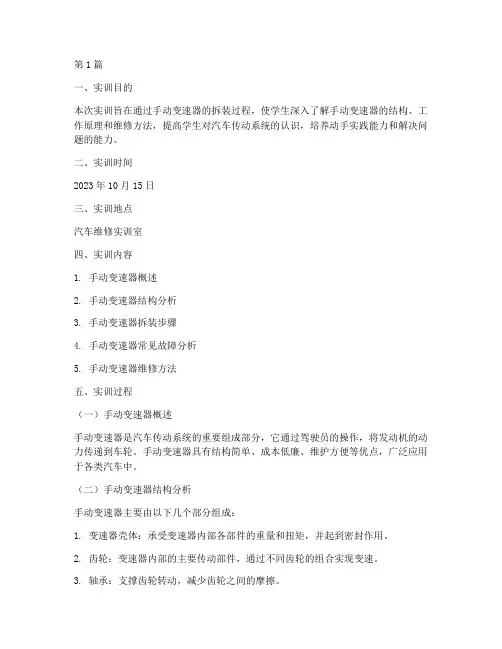

第1篇一、实训目的本次实训旨在通过手动变速器的拆装过程，使学生深入了解手动变速器的结构、工作原理和维修方法，提高学生对汽车传动系统的认识，培养动手实践能力和解决问题的能力。

二、实训时间2023年10月15日三、实训地点汽车维修实训室四、实训内容1. 手动变速器概述2. 手动变速器结构分析3. 手动变速器拆装步骤4. 手动变速器常见故障分析5. 手动变速器维修方法五、实训过程（一）手动变速器概述手动变速器是汽车传动系统的重要组成部分，它通过驾驶员的操作，将发动机的动力传递到车轮。

手动变速器具有结构简单、成本低廉、维护方便等优点，广泛应用于各类汽车中。

（二）手动变速器结构分析手动变速器主要由以下几个部分组成：1. 变速器壳体：承受变速器内部各部件的重量和扭矩，并起到密封作用。

2. 齿轮：变速器内部的主要传动部件，通过不同齿轮的组合实现变速。

3. 轴承：支撑齿轮转动，减少齿轮之间的摩擦。

4. 转向操纵机构：驾驶员通过转向操纵机构操作变速杆，实现变速。

5. 控制系统：包括离合器、同步器等，保证变速过程的平稳。

（三）手动变速器拆装步骤1. 准备工具：扳手、螺丝刀、锤子、油壶等。

2. 拆卸离合器：首先拆卸离合器，包括离合器壳、离合器盘、压盘等。

3. 拆卸变速器壳体：拆卸变速器壳体，注意拆卸顺序，防止丢失零件。

4. 拆卸齿轮：拆卸齿轮，包括同步器、齿轮、轴承等。

5. 检查零件：检查拆卸下来的零件，如有磨损、损坏等情况，应及时更换。

6. 组装零件：按照拆卸的相反顺序，组装变速器。

7. 加注润滑油：在组装完成后，加注润滑油，确保变速器正常工作。

（四）手动变速器常见故障分析1. 变速器打齿：齿轮啮合不良，导致打齿现象。

2. 变速器漏油：变速器密封不良，导致漏油。

3. 变速器异响：变速器内部零件磨损，导致异响。

4. 变速器换挡困难：同步器损坏，导致换挡困难。

（五）手动变速器维修方法1. 更换齿轮：齿轮磨损严重，需要更换新齿轮。

一、实训目的1. 通过对手动变速器的拆装实训，加深对汽车传动系统结构及工作原理的理解。

2. 掌握手动变速器各部件的名称、功能及拆装方法。

3. 培养实际操作能力，提高动手实践水平。

4. 了解手动变速器故障诊断及维修方法。

二、实训器材1. 手动变速器总成（含壳体、齿轮、轴、同步器、操纵机构等）2. 常用工具（扳手、螺丝刀、钳子、锤子等）3. 专用工具（拉器、顶杆等）4. 润滑油、清洗剂等辅助材料三、实训步骤1. 变速器拆卸（1）将变速器从汽车上拆下，放置在干净平整的工作台上。

（2）松开变速器与发动机的连接螺栓，取下离合器壳体。

（3）拆卸变速器壳体，取出内部齿轮、轴、同步器等部件。

（4）拆卸换挡操纵机构，包括换挡杆、换挡拨叉、同步器等。

2. 变速器部件清洗（1）使用清洗剂将变速器内部及部件进行清洗，去除油污、灰尘等杂质。

（2）使用压缩空气吹干部件，确保无水分残留。

3. 变速器部件检查（1）检查齿轮、轴、同步器等部件的磨损情况，如有异常，及时更换。

（2）检查轴承、密封圈等部件的损坏情况，如有损坏，及时更换。

4. 变速器部件装配（1）按照拆卸顺序，将变速器内部部件依次装配回壳体。

（2）安装换挡操纵机构，确保换挡顺畅。

（3）安装变速器壳体，并拧紧螺栓。

5. 变速器加油（1）使用润滑油将变速器内部及齿轮、轴承等部件进行润滑。

（2）检查变速器油位，确保在正常范围内。

6. 变速器安装（1）将变速器安装回汽车，与发动机连接。

（2）检查变速器与发动机的连接螺栓，确保拧紧。

四、实训总结1. 通过本次实训，掌握了手动变速器的拆装方法，加深了对汽车传动系统结构及工作原理的理解。

2. 学会了如何检查和更换变速器内部部件，提高了动手实践能力。

3. 了解手动变速器故障诊断及维修方法，为今后从事汽车维修工作奠定了基础。

4. 在实训过程中，注意以下几点：（1）拆卸和装配过程中，严格按照操作规程进行，确保安全。

（2）拆卸部件时，注意观察部件之间的装配关系，以便于装配。
