国家标准比例尺地形图说明我国国家基本比例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万；普通地图按比例尺通常分为大中小三种：小于100万(小比例尺)，10万到100万(中比例尺)，大于10万(大比例尺)。
1:100万地形图1:100万地形图覆盖范围示意图1:100万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。
1:100万地形图采用正轴等角圆锥投影，编绘方法成图。
分幅、编号采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。
如：J—50，10—50。
1:50万地形图1:50万地形图覆盖范围示意图1:50万地形图，综合反映了制图范围内的自然地理和社会经济概况，用于较大范围内进行宏观评价和研究地理信息，是国家各部门共同需要的基本地理信息和地形要素的平台，可以作为各部门进行经济建设总体规划，省域经济布局、生产布局、国土资源开发利用的计划和管理用图或工作底图，也可作为国防建设用图，也可作为更小比例尺普通地图的基本资料和专题地图的地理底图。
1:50万地形图采用高斯—克吕格投影，6°分带，采用编绘方法成图。
分幅、编号均以1:100万地形图为基础，将每幅1:100万地形图划分成2行2列，共4幅1:50万地形图，20世纪70年前用A、Б、В、Г或甲、乙、丙、丁表示，70年代起用拉丁字母A、B、C、D表示。

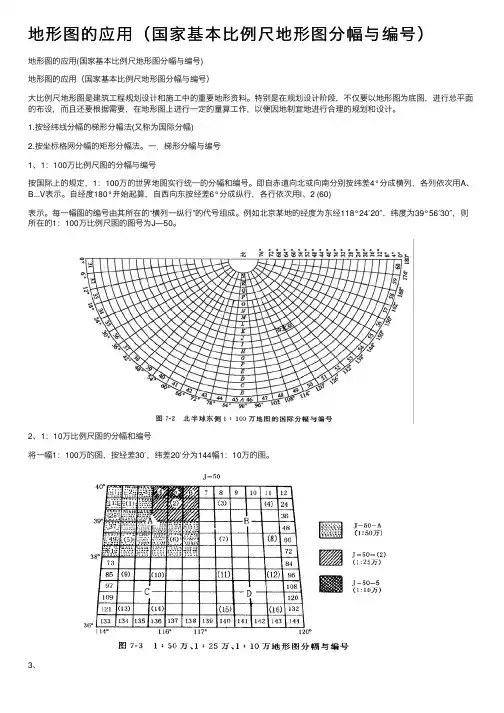

地形图的应⽤（国家基本⽐例尺地形图分幅与编号）地形图的应⽤(国家基本⽐例尺地形图分幅与编号)地形图的应⽤（国家基本⽐例尺地形图分幅与编号）⼤⽐例尺地形图是建筑⼯程规划设计和施⼯中的重要地形资料。
特别是在规划设计阶段，不仅要以地形图为底图，进⾏总平⾯的布设，⽽且还要根据需要，在地形图上进⾏⼀定的量算⼯作，以便因地制宜地进⾏合理的规划和设计。
1.按经纬线分幅的梯形分幅法(⼜称为国际分幅)2.按坐标格⽹分幅的矩形分幅法。
⼀．梯形分幅与编号1、1：100万⽐例尺图的分幅与编号按国际上的规定，1：100万的世界地图实⾏统⼀的分幅和编号。
即⾃⾚道向北或向南分别按纬差4°分成横列，各列依次⽤A、B...V表⽰。
⾃经度180°开始起算，⾃西向东按经差6°分成纵⾏，各⾏依次⽤l、2 (60)表⽰。
每⼀幅图的编号由其所在的“横列⼀纵⾏”的代号组成。
例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万⽐例尺图的图号为J—50。
2、1：10万⽐例尺图的分幅和编号将⼀幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。
3、这三种⽐例尺图的分幅编号都是以1：10万⽐例尺因为基础的。
每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各⾃的代号A、B、C、D。
每幅1：5万的图⼜可分为4幅1：2．5万的图，分别以1、2、3、4编号。
每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表⽰。
1：5000和1：2000⽐例尺图的分幅编号是在1：10000图的基础上进⾏的。
每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后⾯写上各⾃的代号a、b、c、d。
每幅1：5000的因⼜分成9幅1：2000的图，分别以l、2、……9表⽰，图幅的⼤⼩及编⼆、矩形分幅与编号⼤⽐例尺地形图⼤多采⽤矩形分幅法，它是按统⼀的直⾓坐标格⽹划分的。

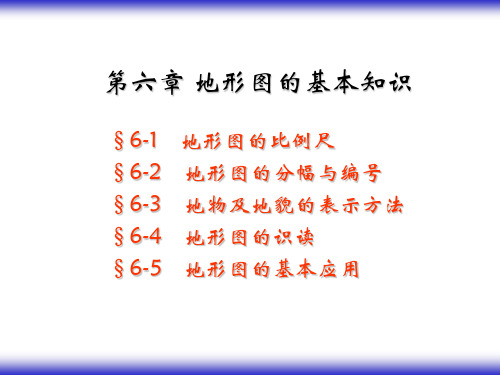

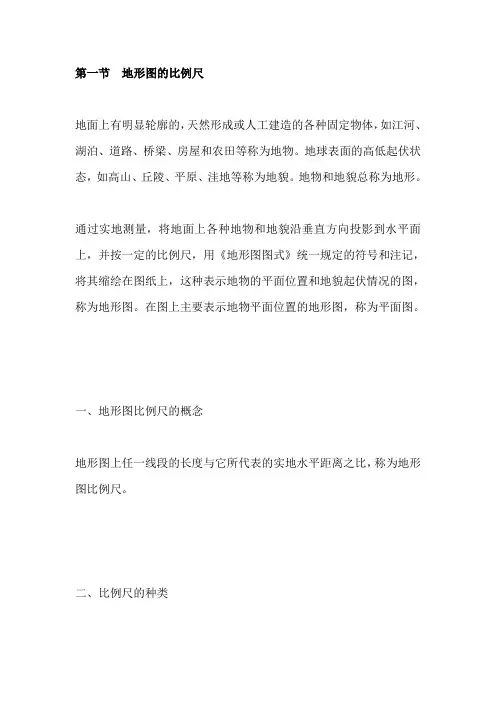

第一节地形图的比例尺地面上有明显轮廓的，天然形成或人工建造的各种固定物体，如江河、湖泊、道路、桥梁、房屋和农田等称为地物。
地球表面的高低起伏状态，如高山、丘陵、平原、洼地等称为地貌。
地物和地貌总称为地形。
通过实地测量，将地面上各种地物和地貌沿垂直方向投影到水平面上，并按一定的比例尺，用《地形图图式》统一规定的符号和注记，将其缩绘在图纸上，这种表示地物的平面位置和地貌起伏情况的图，称为地形图。
在图上主要表示地物平面位置的地形图，称为平面图。
一、地形图比例尺的概念地形图上任一线段的长度与它所代表的实地水平距离之比，称为地形图比例尺。
二、比例尺的种类（1）数字比例尺数字比例尺是用分子为1，分母为整数的分数表示。
设图上一线段长度为d，相应实地的水平距离为D，则该地形图的比例尺为：（7-1）式中M——比例尺分母。
比例尺的大小是以比例尺的比值来衡量的。
比例尺分母M越小、比例尺越大，比例尺越大，表示地物地貌越详尽。
数字比例尺通常标注在地形图下方。
（2）图示比例尺三、地形图按比例尺分类（1）小比例尺地形图1：20万、1：50万、1：100万比例尺的地形图为小比例尺地形图；（2）中比例尺地形图1：2.5万、1：5万、1：10万比例尺的地形图称为中比例尺地形图；（3）大比例尺地形图1：500、1：1 000、1：2 000、1：5 000、1：10 000比例尺的地形图为大比例尺地形图。
工程建筑类各专业通常使用大比例尺地形图。
因此，本章重点介绍大比例尺地形图的基本知识。
四、比例尺精度通常人眼能分辨的图上最小距离为0.1mm。
因此，地形图上0.1mm 的长度所代表的实地水平距离，称为比例尺精度，用ε表示，即（7-2）几种常用地形图的比例尺精度如表7-1所示。
表7-1 几种常用地形图的比例尺精度比例尺1∶5 0001∶2 0001∶1 0001∶500比例尺精度/m0.500.200.100.05根据比例尺的精度，可确定测绘地形图时测量距离的精度；另外，如果规定了地物图上要表示的最短长度，根据比例尺的精度，可确定测图的比例尺。

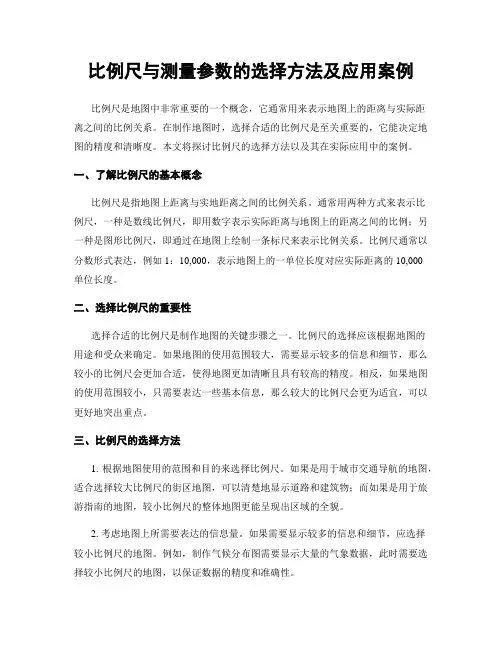

比例尺与测量参数的选择方法及应用案例比例尺是地图中非常重要的一个概念，它通常用来表示地图上的距离与实际距离之间的比例关系。
在制作地图时，选择合适的比例尺是至关重要的，它能决定地图的精度和清晰度。
本文将探讨比例尺的选择方法以及其在实际应用中的案例。
一、了解比例尺的基本概念比例尺是指地图上距离与实地距离之间的比例关系。
通常用两种方式来表示比例尺，一种是数线比例尺，即用数字表示实际距离与地图上的距离之间的比例；另一种是图形比例尺，即通过在地图上绘制一条标尺来表示比例关系。
比例尺通常以分数形式表达，例如1：10,000，表示地图上的一单位长度对应实际距离的10,000单位长度。
二、选择比例尺的重要性选择合适的比例尺是制作地图的关键步骤之一。
比例尺的选择应该根据地图的用途和受众来确定。
如果地图的使用范围较大，需要显示较多的信息和细节，那么较小的比例尺会更加合适，使得地图更加清晰且具有较高的精度。
相反，如果地图的使用范围较小，只需要表达一些基本信息，那么较大的比例尺会更为适宜，可以更好地突出重点。
三、比例尺的选择方法1. 根据地图使用的范围和目的来选择比例尺。
如果是用于城市交通导航的地图，适合选择较大比例尺的街区地图，可以清楚地显示道路和建筑物；而如果是用于旅游指南的地图，较小比例尺的整体地图更能呈现出区域的全貌。
2. 考虑地图上所需要表达的信息量。
如果需要显示较多的信息和细节，应选择较小比例尺的地图。
例如，制作气候分布图需要显示大量的气象数据，此时需要选择较小比例尺的地图，以保证数据的精度和准确性。
3. 根据地图的受众选择比例尺。
不同的受众群体对地图的需求也有所不同。
对于专业人员来说，较小的比例尺可以提供更加详细的信息，而对于公众大众来说，较大比例尺的地图更为易读和易懂。
四、比例尺的应用案例1. 城市规划：城市规划师通常使用较小比例尺的地图来展示城市的整体规划情况。
通过这些地图，规划师可以更好地了解城市的地理布局和空间分布，以便做出科学的决策。
