新的国家基本比例尺地形图分幅与编号方法

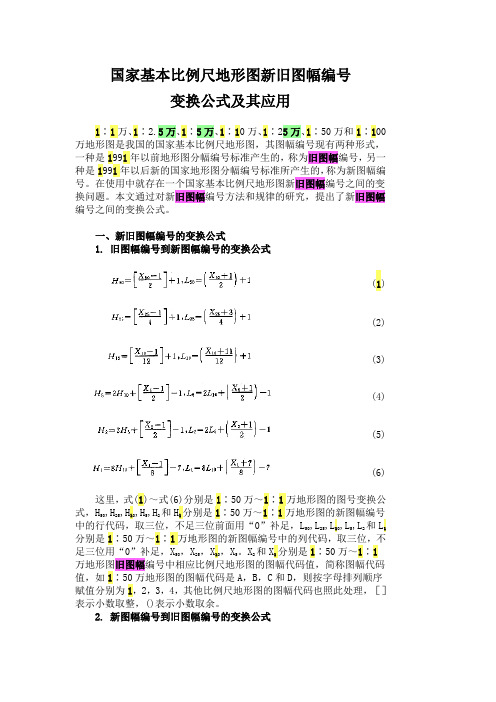

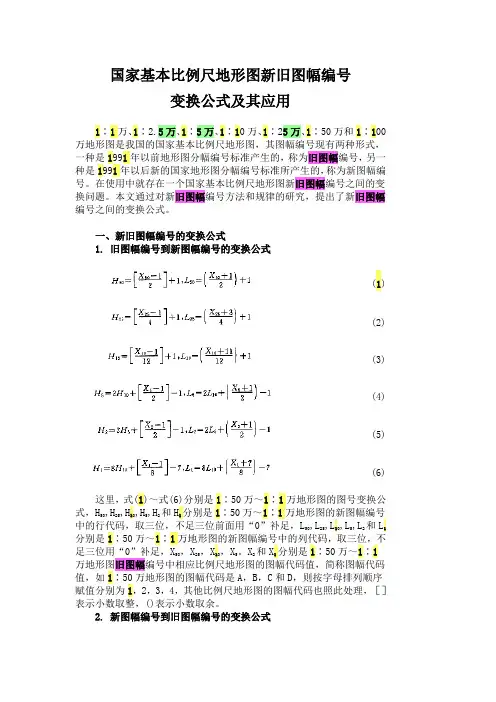

国家基本比例尺地形图新旧图幅编号变换公式及其应用1∶1万、1∶2.5万、1∶5万、1∶10万、1∶25万、1∶50万和1∶100万地形图是我国的国家基本比例尺地形图，其图幅编号现有两种形式，一种是1991年以前地形图分幅编号标准产生的，称为旧图幅编号，另一种是1991年以后新的国家地形图分幅编号标准所产生的，称为新图幅编号。

在使用中就存在一个国家基本比例尺地形图新旧图幅编号之间的变换问题。

本文通过对新旧图幅编号方法和规律的研究，提出了新旧图幅编号之间的变换公式。

一、新旧图幅编号的变换公式1. 旧图幅编号到新图幅编号的变换公式(1)(2)(3)(4)(5)(6)这里，式(1)～式(6)分别是1∶50万～1∶1万地形图的图号变换公式，H50,H25,H10,H5,H2和H1分别是1∶50万～1∶1万地形图的新图幅编号中的行代码，取三位，不足三位前面用“0”补足，L50,L25,L10,L5,L2和L1分别是1∶50万～1∶1万地形图的新图幅编号中的列代码，取三位，不足三位用“0”补足，X50，X25，X10，X5。

X2和X1分别是1∶50万～1∶1万地形图旧图幅编号中相应比例尺地形图的图幅代码值，简称图幅代码值，如1∶50万地形图的图幅代码是A，B，C和D，则按字母排列顺序赋值分别为1，2，3，4，其他比例尺地形图的图幅代码也照此处理，［］表示小数取整，()表示小数取余。

2. 新图幅编号到旧图幅编号的变换公式(1′)(2′)(3′)(4′)(5′)(6′)这里，式(1′)～式（6′）分别是1∶50万～1∶1万地形图的图号变换公式，公式中各字母含义同上。

由于篇幅所限，国家基本比例尺地形图新旧图幅编号变换公式的原理省略。

二、新旧图幅变换公式的应用1. 已知旧编号求其新的图幅编号为直观明了起见，把计算过程和结果编制成一个表格，如表1所示。

2. 已知新图号求其对应的旧图幅编号(1) 1∶50万～1∶10万地形图旧图幅编号的计算1∶50万，1∶25万和1∶10万地形图的旧图幅编号的计算如表2所示。

国家基本比例尺地形图的分幅与编号及新旧图号的转换限于篇幅的关系，本文只介绍l：100000和l：10000地形图新旧图号的转换，其它比例尺与此基本相似。

1．1：100000地形图新、旧图号的转换(1)旧图号到新图号的转换。

由于l：100000地形图是把l：l000000地形图分为l2行和12列共计144幅而成的。

所以，l：100000的位置号码除以l2，如果能整除，商即为新图号中的行号，列号为l2；否则商加l为行号，余数为列号。

例：把1-49-108转换为新图号，108／12商为9，余数为0。

所以新图号为I49D009012。

(2)新图号到旧图号的转换。

由于l：100000地形图的新图号中的(行号-1)行为整行，所以(行号一1)×12+列号即为位置号码。

例：把I49G009012转换为旧图号，(9一1)×12+12=108，所以旧图号为1-49-108。

2．1：10000地形图新、旧图号的转换(1)旧图号到新图号的转换。

先根据l：100000图号中的位置号码算出行号和列号；然后把l：10000的位置号码中的数字除以8，如果能整除，商即为l：10000图幅在l：100000图幅中的行位置(m)，列位置(n)为8；否则商加l为m，余数为n。

由于一行l：100000的图幅可分为8行l：10000的图幅，一列l：100000的图幅可分为8列l：10000的图幅。

(行号一1)×8+m就是l：10000新图号中的行号；(列号一1)×8+n．就是l：10000新图号中的列号。

例：把I一49—108一(64)转换为新图号，108／12商为9，余数为0，求得行号=9，列号=l；64／8商为8，余数为0，求得m=8，n=8；从而新图号中的行号=(9一1)×8+8=72，新图号中的列号=(12一1)×8+8=96。

所以新图号为I49G072096。

(2)新图号到旧图号的转换例：把I49G072096转换为旧图号，72／8商为9，余数为0，求得行号=9，m=8；96／8商为l2，余数为0，求得列号=12，n=8；从而l：100000图号中的位置号码=(9一1)×12+12=108，1：10000图号中的位冠号码=(8一1)×8+8=64。

地形图的应用（国家基本比例尺地形图分幅与编号)大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。

特别是在规划设计阶段,不仅要以地形图为底图,进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作,以便因地制宜地进行合理的规划和设计。

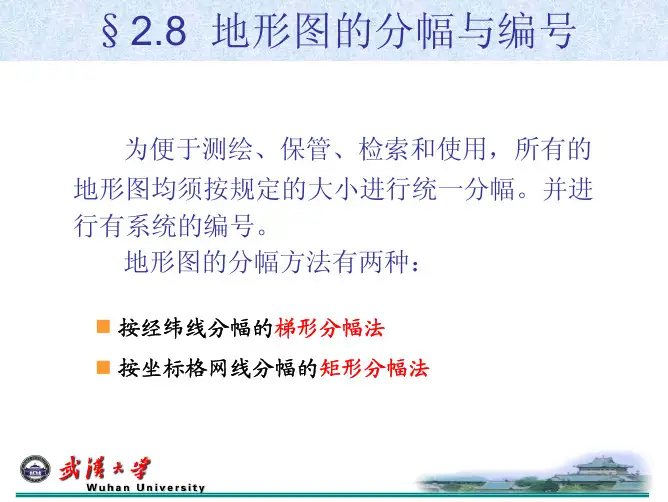

1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。

一．梯形分幅与编号1、１:100万比例尺图的分幅与编号按国际上的规定，１:100万的世界地图实行统一的分幅和编号。

即自赤道向北或向南分别按纬差4°分成横列,各列依次用A、B…V表示。

自经度１80°开始起算，自西向东按经差６°分成纵行,各行依次用l、2…６0表示。

每一幅图的编号由其所在的“横列一纵行”的代号组成。

例如北京某地的经度为东经１18°２4′2０″，纬度为３9°56′30″，则所在的1:10０万比例尺图的图号为Ｊ—50。

2、1：１０万比例尺图的分幅和编号将一幅1:１0０万的图，按经差３０′,纬差20′分为144幅1:10万的图。

3、这三种比例尺图的分幅编号都是以1:１０万比例尺因为基础的。

每幅１：10万的图，划分成4幅1:5万的图,分别在１:１０万的图号后写上各自的代号A、B、C、D。

每幅1：５万的图又可分为４幅1:２．５万的图,分别以1、2、3、4编号。

每幅1：１0万图分为64幅1：1万的图，分别以(1)、(2)、……(6４）表示。

1：５000和1:20０0比例尺图的分幅编号是在1:100００图的基础上进行的。

每幅1：１00０0 的图分为４幅1:５000的图，分别在1：１00００的图号后面写上各自的代号a、b、c、d。

每幅1：５00０的因又分成9幅1:20０0的图，分别以l、２、……９表示,图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法,它是按统一的直角坐标格网划分的。

采用矩形分幅时，大比例尺地形图的编号,一般采用图幅西南角坐标公里数编号法。

国家地形图的分幅和编号规则Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图。

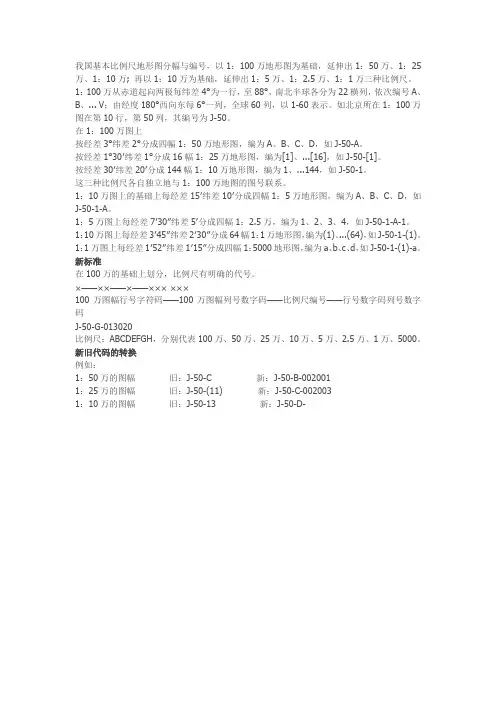

我国基本比例尺地形图分幅与编号，以1：100万地形图为基础，延伸出1：50万、1：25万、1：10万; 再以1：10万为基础，延伸出1：5万、1：2.5万、1：1万三种比例尺。

1：100万从赤道起向两极每纬差4°为一行，至88°，南北半球各分为22横列，依次编号A、B、... V；由经度180°西向东每6°一列，全球60列，以1-60表示。

如北京所在1：100万图在第10行，第50列，其编号为J-50。

在1：100万图上按经差3°纬差2°分成四幅1：50万地形图，编为A、B、C、D，如J-50-A。

按经差1°30′纬差1°分成16幅1：25万地形图，编为[1]、...[16]，如J-50-[1]。

按经差30′纬差20′分成144幅1：10万地形图，编为1、...144，如J-50-1。

这三种比例尺各自独立地与1：100万地图的图号联系。

1：10万图上的基础上每经差15′纬差10′分成四幅1：5万地形图，编为A、B、C、D，如J-50-1-A。

1：5万图上每经差7′30″纬差5′分成四幅1：2.5万，编为1、2、3、4，如J-50-1-A-1。

1：10万图上每经差3′45″纬差2′30″分成64幅1：1万地形图，编为(1)、...(64)，如J-50-1-(1)。

1：1万图上每经差1′52″纬差1′15″分成四幅1：5000地形图，编为a、b、c、d，如J-50-1-(1)-a。

新标准在100万的基础上划分，比例尺有明确的代号。

×——××——×——××× ×××100万图幅行号字符码——100万图幅列号数字码——比例尺编号——行号数字码列号数字码J-50-G-013020比例尺：ABCDEFGH，分别代表100万、50万、25万、10万、5万、2.5万、1万、5000。

关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。

每幅1:100万地形图的编号以它的“横行号—纵列号”表示。

如北京市所在1:100万地形图的编号为J—50。

2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。

一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。

如成都市所在1:10万地形图的编号为H—48—77。

3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。

一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。

如成都市所在1:5万地形图的编号为H—48—77—А。

4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。

一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。

如成都市所在1:1万地形图的编号为H—48—77—(9)。

5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。

一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。

如成都市所在1:5000地形图的编号为H—48—77—(17)。

(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。
