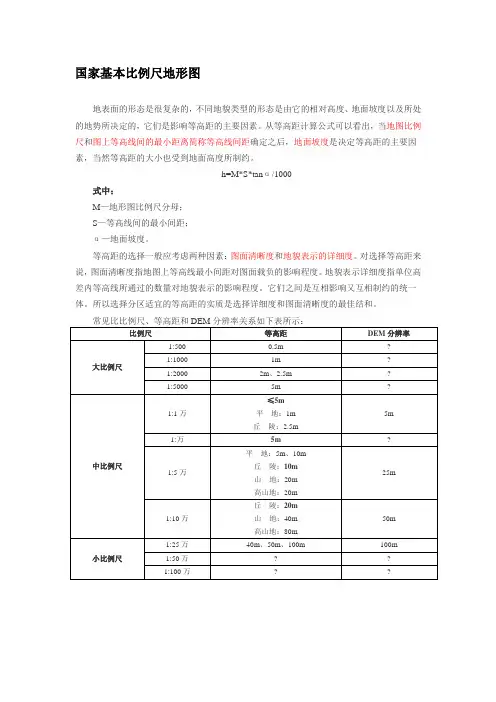

国家基本比例尺地形图等高距知识

地形图基本知识作者：佚名文章来源：本站原创点击数：2646 更新时间：2007-7-31 11:52:12（1）地形图基本知识今天我们共同学习军事地形学的基本知识，主要学习五个方面：（2）一是基本概念；二是地形图比例尺及图上距离的量算；三是点的坐标及其量读；四是方位角、偏角的量读及换算；五是地貌的表示、识别与判读。

下面我们学习第一个问题。

（3）一、基本概念（4）地图是按一定的法则，有选择地在平面上表示地球上的若干现象的图（地图，是地球表面自然和社会现象的缩写图）。

它具有严格的数学基础、完整的符号系统、文字注记，并根据不同用图的目的和用图层次的需要，对所表示的内容进行了有原则的取舍及综合。

（5）地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称。

前者称为地貌，如山地、丘陵、平原；后者称为地物，如道路、房屋、河流和森林等。

所以地形是地貌和地物的总称。

地形图是按一定的比例尺，表示地物、地貌平面位置和高程的正射投影图，即比例尺大于1：1000000的普通地图称为地形图。

我国军用系列比例尺地形图有七种，即：1：10000、1：25000、1：50000、1：100000、1：250000、1：500000、1：1000000地形图。

（6）地图按其内容可分为普通地图和专题地图。

（7）普通地图是综合反映地表物体和自然、社会现象一般特征的地图。

它以相对均衡的详细程度表示自然地理要素（地貌、土质、水系、植被）和社会经济要素（居民地、道路网、行政区划分）。

它广泛地用于经济建设、国防建设、军队作战训练和科学文化教育等方面，而且还可以作为编制专题地图的地理底图。

（8）专题地图，又称“专门地图”或“主题地图”，简称专题图。

它是根据专业方面的需要，突出反映一种或几种主题要素的地图。

如军事交通图、军事部署图、野战医院分布图等。

（9）二、地形图比例尺及图上距离的量算（10）（一）、地形图比例尺1、定义地形图比例尺是图上线段长与实地相应线段水平距离之比。

地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。

地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。

一、地形图和比例尺1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。

平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。

我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。

2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。

M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。

通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。

（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。

b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。

例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。

图8-5 等高线示意图
而且测绘有几种不同比例尺的地形图，
图8-11 视距测量示意图
⎭
⎬⎫
-+==v i D h kn D αα
tan cos 2 ——仪器乘常数，可取k =100
2.大平板仪的构造
大平板仪的构造由照准仪、图板、基座和附件组成。

(1)照准仪：图8-17为西安光学测量仪器厂制造的
竖盘、支柱和直尺所组成，其作用和经纬仪相似。

平板相当于水平度盘，照准目标后用平行尺来画方向线。

竖直度盘分划值为1°，向两个方向依正负每
望远镜水平时读数为0°。

在竖直度盘右侧附有水准管，读数前必须先调整水准管，当气泡居中时才能读取竖直度盘读数，直读到10′估读到1′，读数窗影像如图
′和+6°23′。

图8-23 按制定坡度选线示意图
称之为。

地图、比例尺一、地图三要素——比例尺、方向、图例和注记；（一）比例尺1、概念：表示图上距离与实际距离相比，缩小的程度。

又叫缩尺。

即：比例尺＝图上距离／实际距离2、表示方法：数字式：如 1 1000000或1/1000000或百万分之一文字式：如“图上1厘米代表实地距离300千米”线段式：3、大小比例尺的大小就是比值的大小。

即比例尺的分母越大，比例尺越小；反之，分母越小，比例尺越大。

结论1：绘制地区的范围越小，要表示的内容越详细，选用的比例尺应大些；反之则应小些。

并考虑纸张的大小。

结论2：图幅面积相同的地图，所表达的实地范围越大，比例尺越小，表达图中的内容越简单；反之，则比例尺越大，表达图中的内容越详细。

结论3：实地范围相同的地图，图幅面积越小，比例尺越小，表达的内容越简单；反之，图幅面积越大，比例尺越大，能表达的内容越详细比例尺的缩放结论：5、比例尺的大小与实地范围和内容详略的关系⑴若图幅大小相同：①反映的实地范围越小，比例尺越大，反映的地理事物越详细；②反映的实地范围越大，比例尺越小，反映的地理事物越简略;⑵若实际范围相同：①图幅面积越大，比例尺越大，此时反映的地理事物越详细;②图幅面积越小，比例尺越小，此时反映的地理事物越简略;规律：①大范围地区多选用较小的比例尺地图。

如世界政区图等。

②小范围地区多选用较大的比例尺地图。

如学校平面图等。

（二）方向一般定向法：面对地图，“上北下南，左西右东”指向标定向法：指向标的箭头指向北方经纬网定向法：经线指示南北方向，纬线指示东西方向经纬网有关地球大小的几个重要数据赤道半径6378km；极半径6357km；平均半径6371km赤道周长40000km；赤道半径与极半径相差21km 地球仪概念：地球仪是人们仿照地球的形状，并按一定的比例把它缩小制作成的地球模型。

地轴：地球仪上，地球绕转的轴，即地球自转的假想轴（倾斜方向不变）两极：北极：地轴北端与地球表面的交点。

地形图相关知识1，地形图，是救援行动上的主要用图。

我国地形图比例尺系列为:1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万和1:100 万等七种。

2.按比例尺大小分类，地形图可分为三类。

3.大比例尺地形图:指比例尺大于1:5万(合)的地形图。

4.中比例尺地形图:指1:10万和1:25万的地形图。

5.小比例尺地形图:指1:50万和1:100万的地形图。

6.地形图的方位是:上北、下南、左西、右东。

7.地图比例尺，就是图上某线段长与相应实地水平距离之比。

8.地物，是指分布在地面上人工或者自然形成的固定性物体，地物符号，就是将地物用统一规定的图形、颜色，并结合注记而绘制在地形图上的符号。

9.地貌，主要是指地球表面高低起伏的变化形态。

10.判定方位，就是在现地辨明东、西、南、北方向。

11.有些地物、地貌由于受阳光气候等自然条件的影响，形成了与方位有关的某种特征，利用这些特征可以概略地判定方位。

12.通过已知高地的走向及高低走势，河流的流向及走向，村庄(街道)的方向与自己站立点的位置关系，也能概略地判定方位。

13.指北针，是森林消防救队伍常用的一种装备器材，是现地判定方位的基本工具。

14.掌握地形图上的距离、坐标和坡度的量读，是队员深人了解地形图知识，在训练、行动中熟练应用的基础。

15.确定地面某点位置的经纬度数值叫该点的地理坐标。

通常用度、分、秒表示。

16.在图上判定坡度的方法有以下两种:用坡度尺量、根据等高线间隔计算。

17.按地图行进，就是利用地形图选定开进路线，通过地图与现地对照，以保持沿选定的路线，到达预定地点的行进方法。

18.用直尺量读距离时，先用直尺从图上量取所求两点间的长度(厘米)，然后乘以该图比例尺分母，即得相应的实地水平距离(米或公里)。

部，19.用直尺量读距离，其换算公式为:实地距离=图上长×比例尺分母。

20.现代条件下，识图用图技能是指对地形图、城市地图、交通图航空像片和全球定位系统的判读和使用。
