GB／T 20257.1-2007 第1部分1：500、1：1000、1：2000图式

GB／T 20257.1-2007 第1部分1：500、1：1000、1：2000图式
2.5.7符号旁的宽度、深度、比卨等数字注记，一般标注至0.1 01。
各种数卞说明，除特别说明外，凡为“大于”者含数字本身〈如大于3爪，含3⑴小于”者不含数宇本身。芥种符号等级说明中的“以丨:”和“以下”，其含意与匕述相同。
4.3.55丨8符号表示与配合的示例见附珙8。
3地形图分幅和颜色
3.1地形图分幅与编号
注：配置是指所使用的符号为说明性符号，不具有定位意义。在地物分布范II内敝列或整列式布列符号，用于表示面状地物的类別。
2.5符号使用方法与要求ቤተ መጻሕፍቲ ባይዱ
2.5，1图式中除特殊标注外，一般实线表示建筑物、构筑物的外轮廊与地面的交线〔除桥梁、坝、水闸、架空筲线外八虛线表示地下部分或架空部分在地而上的投影.点线表示地类范围线、地物分界线，
相同地物毗连成群分布，其范围用地类界表示，在其范围内适中位8配肾不依比例尺符号，如露天设济等。
2.5.3两地物相重叠或立体交叉时，按投影原则下层被上足遮盖的部分断开，上层保持完整。
1.5^ 4各种符号尺寸是按地形图内容为屮等密度的图幅规定的。为了使地形阁淸晰易读，除允许符号交叉和结合表示者外，各符号之间的间隔（包括轮廊线与所配置的不依比例尺符号之间的间隔〉一般不成小于0.3出…。如果某些地区地物的密度过大.图上不能容纳时，允许将符弓的尺寸略为缩小（缩小率不大于…或移动次要地物符号。双线及示的线状地物其符号相距很近时，可采用共线衣尕。
2.5.5实地I：有些建筑物、构筑物，图式屮未规定符号，又不便0：！类表禾者，可表示该物体的轮廓图形或范田，并加注说明。地物轮廓图形线用15111^实线表示，地物分布范闱线、地类界线用地类界符号表不。
1.5^ 6本图式中土质和植被符号栏中，以点线框者，指示应以地类界符5衣示实地范围线：以实线框者，指示小'表示范围线，只在范田内配货符号。

7-国家基本比例尺地形图的分幅与编号

7-国家基本比例尺地形图的分幅与编号
36o114 o 115 o30, 117 o 118 o30, 120o
1：50万地形图编号
1：25万地形图编号
3、地形图编号的应用
已知某点的经纬度或图幅西南图廓点的经纬 度，计算图幅编号。
（1）计算1：100万图幅编号
[]：表示取整
a
40
a：1：100万图幅所在纬
1 度带的字符所对应的 数字码
1 1 3°5 0′ 3 9°5 0′
1 1 4°2 0′
3 9°2 0′
1:100万地形图分幅采用国际标准，每幅的经 差为6°，纬差为4°，但在纬度60°~76° 之间经差为12°，纬差为4°；在纬度 76°~88°之间经差为24°，纬差为4°。 我国纬度都在60°以内。
各比例尺地形图经纬差、行列数、图幅数关系比较
现行的国家基本比例尺地形图分幅编号关系表
比例尺
1: 1: 1: 100 50 25万 万万
38o
J50
002001
002002
36o o
117 o
120o
40o
001001 001002 001003 001004 39o
002001 002002 002003 002004
38o
J50
பைடு நூலகம்
003001 003002 003003 003004
37o 004001 004002 004003 004004
b：1：100万图幅所在经
b
60
度带3的1数字码
举例：已知某点位于北纬39°22′30″，东经 114°33′45″，求该点所在1：100万图幅上 的编号。
a
40
1
b
60
31

中国地形图基本比例尺

中国地形图基本比例尺

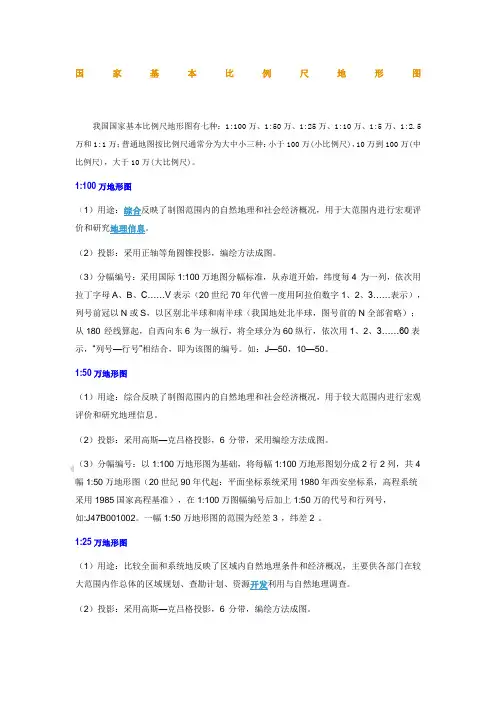

中国地形图基本⽐例尺我国国家基本⽐例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万；普通地图按⽐例尺通常分为⼤中⼩三种：⼩于100万(⼩⽐例尺)，10万到100万(中⽐例尺)，⼤于10万(⼤⽐例尺)。

1:100万地形图（1）⽤途：综合反映了制图范围内的⾃然地理和社会经济概况，⽤于⼤范围内进⾏宏观评价和研究地理信息。

（2）投影：采⽤正轴等⾓圆锥投影，编绘⽅法成图。

（3）分幅编号：采⽤国际1:100万地图分幅标准，从⾚道开始，纬度每4°为⼀列，依次⽤拉丁字母A、B、C……V表⽰（20世纪70年代曾⼀度⽤阿拉伯数字1、2、3……表⽰），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，⾃西向东6°为⼀纵⾏，将全球分为60纵⾏，依次⽤1、2、3……60表⽰，“列号—⾏号”相结合，即为该图的编号。

如：J—50，10—5 0。

1:50万地形图（1）⽤途：综合反映了制图范围内的⾃然地理和社会经济概况，⽤于较⼤范围内进⾏宏观评价和研究地理信息。

（2）投影：采⽤⾼斯—克吕格投影，6°分带，采⽤编绘⽅法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成2⾏2列，共4幅1:50万地形图（20世纪90年代起：平⾯坐标系统采⽤1980年西安坐标系，⾼程系统采⽤1985国家⾼程基准），在1:100万图幅编号后加上1:50万的代号和⾏列号，如:J47B001002。

⼀幅1:50万地形图的范围为经差3°，纬差2°。

1:25万地形图（1）⽤途：⽐较全⾯和系统地反映了区域内⾃然地理条件和经济概况，主要供各部门在较⼤范围内作总体的区域规划、查勘计划、资源开发利⽤与⾃然地理调查。

（2）投影：采⽤⾼斯—克吕格投影，6°分带，编绘⽅法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4⾏4列，共16幅1:25万地形图，⽤[1]、[2]…[16]表⽰，在1:100万地形图编号后加上1:25万地形图的⽐例尺代字和⾏列号.如：J50C001004。

《国家基本比例尺地图图式第3部分：1：250001：500001：100000地形图图

《国家基本比例尺地图图式第3部分：1：250001：500001：100000地形图图
分， 上一 版本修订 于 ２ ０ ０ ６年 ， 虽 已广 泛用 于地 形 图的 生产及使 用 ， 为推动社 会进步 和经济发展 起 到了积极 的作用 ， 但 随着 国民经 济建设 的发 展及测 绘新 技术 的 应用， 产生 了一些新增地 物 ； 另外 ， 各 专业 部 门对专业 要 素的要求也 有一些 变更 ， 对部分要 素 的表达 有 了新
在标准修订过程中 ， 课题组多次召开 图式标准修订
讨 论会 ， 整合收集的资料 ， 协 调 各 比例 尺 之 间要 素
的关 系 ， 于２ ０ １ ３年 ４月形 成标 准征 求 意见稿 。在 收
到反馈意见后 ， 根据各单位 （ 或个人 ） 的具体意见逐
条进 行分 析 、 处理 、 总结 ， 形成标 准送审稿 ， 于２ ０ １ ４ 年 ７月提 交送 审 ， 通过标 准 审查会 审查 。
更新等 国家Βιβλιοθήκη 绘 工程 项 目， 涵 盖 了管理 、 科研 、 教
学、 生产 及 质 检 等 单 位 有 关 的 内、 外业 技术 人员 。
面的一系列标准都 已形成 完善 的标准体 系 ， 其 中， 地形 图 图式 系 列 标 准 是 测 绘 及 相 关 行 业 应 用 最 广
泛 的标 准 ， 有着非常重要 的作用 ， 直 接 影 响 到地 形 图成果 的成 图效 果与 质量 。
利水 电 、 中 国科 学 院 、 地 图 出版 等部 门 ， 以及 海 岛 礁 测 图、 西部 １ ： ５ ０ ０ ０ ０无 图区测 图及 １ ： ５ ０ ０ ０ ０数据 库
。
自２ ０世 纪 ５ ０年 代 我 国第 一 幅地 形 图 生 产 以
来， 纸 质 地形 图作 为 一 种 形 象 直 观 、 方 便 使 用 与 携 带 的测 绘 成 果 ， 在 社 会 各 个 领 域 的 应 用 都 十 分 广 泛 。随着 测 绘 生 产 多 年 的 积 累 ， 地 形 图在 数 据 获 取、 数 据处 理 、 成果生产 、 成果规范 、 检 查 验 收 等 方

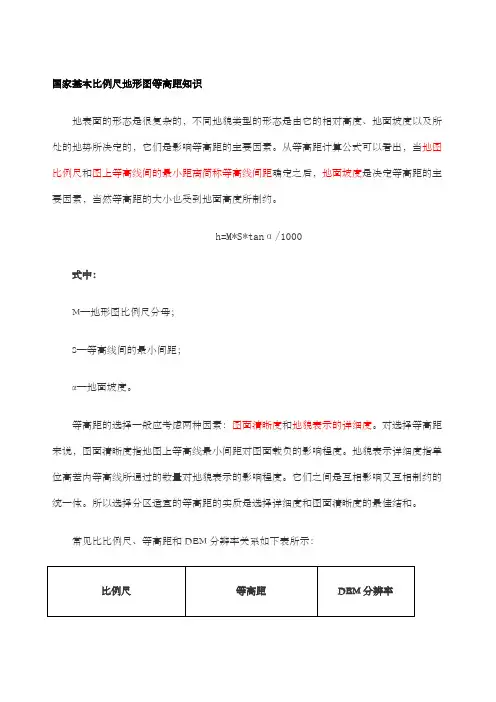

国家基本比例尺地形图等高距知识

国家基本比例尺地形图等高距知识

国家基本比例尺地形图等高距知识
地表面的形态是很复杂的，不同地貌类型的形态是由它的相对高度、地面坡度以及所处的地势所决定的，它们是影响等高距的主要因素。

从等高距计算公式可以看出，当地图比例尺和图上等高线间的最小距离简称等高线间距确定之后，地面坡度是决定等高距的主要因素，当然等高距的大小也受到地面高度所制约。

h=M*S*tanα/1000
式中：
M—地形图比例尺分母；
S—等高线间的最小间距；
α—地面坡度。

等高距的选择一般应考虑两种因素：图面清晰度和地貌表示的详细度。

对选择等高距来说，图面清晰度指地图上等高线最小间距对图面载负的影响程度。

地貌表示详细度指单位高差内等高线所通过的数量对地貌表示的影响程度。

它们之间是互相影响又互相制约的统一体。

所以选择分区适宜的等高距的实质是选择详细度和图面清晰度的最佳结和。

常见比比例尺、等高距和DEM分辨率关系如下表所示：。

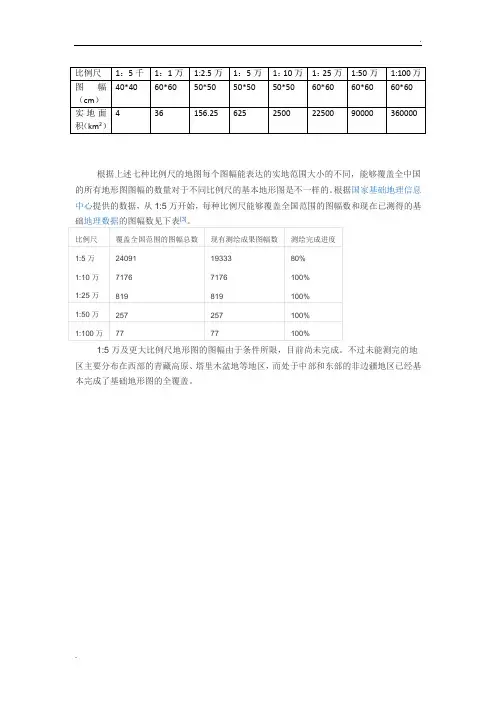

基础比例尺地形图图幅和实地面积

基础比例尺地形图图幅和实地面积
比例尺
覆盖全国范围的图幅总数
现有测绘成果图幅数
测绘完成进度
1:5万
24பைடு நூலகம்91
19333
80%
1:10万
7176
7176
100%
1:25万
819
819
100%
1:50万
257
257
100%
1:100万
77
77
100%
1:5万及更大比例尺地形图的图幅由于条件所限，目前尚未完成。不过未能测完的地区主要分布在西部的青藏高原、塔里木盆地等地区，而处于中部和东部的非边疆地区已经基本完成了基础地形图的全覆盖。
比例尺
1：5千
1：1万
1:2.5万
1：5万
1：10万
1：25万
1:50万
1:100万
图幅（cm）
40*40
60*60
50*50
50*50
50*50
60*60
60*60
60*60
实地面积（km2）
4
36
156.25
625
2500
22500
90000
360000
根据上述七种比例尺的地图每个图幅能表达的实地范围大小的不同，能够覆盖全中国的所有地形图图幅的数量对于不同比例尺的基本地形图是不一样的。根据国家基础地理信息中心提供的数据，从1:5万开始，每种比例尺能够覆盖全国范围的图幅数和现在已测得的基础地理数据的图幅数见下表[3]。

我国基本比例尺地形图分幅与编号

我国基本比例尺地形图分幅与编号

我国基本比例尺地形图分幅与编号，以1：100万地形图为基础，按规定的经差和纬差划分图幅。

1：100万采用国际1：1000000地图分幅标准。

每幅1：1000000地形图范围是经差6°，纬差4°；纬度66°～76°之间经差12°，纬差4°；纬度76°～88°之间纬经差24°，纬差4°（在我国没有纬度60°以上的需要合幅图幅）1：1000000地图编号采用国际1：1000000地图编号标准。

从赤道起算，每纬差4°为一行，至88°，南北半球各分为22横列，依次编号A、B、... V；由精度180°西向东每6°一列，全球60列，以1-60表示，如海南所在1：100万图在第5行，第49列，其编号为E49 ；北京为J50每幅1：100万地形图划分为2行2列，按经差3°纬差2°分成四幅1：50万地形图每幅1：100万地形图划分为4行4列，按经差1°30′纬差1°分成16幅1：25万地形图每幅1：100万地形图划分为12行12列，按经差30′纬差20′分成144幅1：10万地形图每幅1：100万地形图划分为24行24列，按经差15′纬差10′分成576幅1：5万地形图每幅1：100万地形图划分为48行48列，按经差7′30″纬差5′分成2304幅1：2.5万每幅1：100万地形图划分为96行96列，按经差3′45″纬差2′30″分成9216幅1：1万地形图每幅1：100万地形图划分为192行192列，按经差1′52″纬差1′15″分成36864幅1：5000地形图地形图的分幅与编号地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。

前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。

2.4 国家基本比例尺地形图的分幅编号

2.4 国家基本比例尺地形图的分幅编号

• 北京某地：北纬39 54 30, 东经116 28 25
– 则纬度序号：10（J），经度序号：50 – 图幅编号：J-50
1：50万、1：20万、1：10万比例尺地形图
• 1：50万：1：100万地形图一分为四，用A、B、 C、D表示，即经差3°，纬差2°
– 北京某地：北纬39 54 30, 东经116 28 25 – 图幅编号：J-50-A
J-50-5-（24）
1：5000
• 1：5000比例尺地形图：在1：1万的基础上 进行 • 1：5000
– 一幅1：1万地形图分为4幅，用a,b,c,d表示， 经差1′52.5″，纬差1′15″ – 图幅编号：在1：1万编号后加上各自的代号
J-50-5-（24）-b
scale
100万 50万 20万
H-51
（二）1991年实施的地形图分幅编号系统
• 1991年国家测绘局制定并颁布实施了“国 家基本比例尺地形图分幅和编号国家标 准”，自1991年起，新测和更新的地形图， 均按此标准进行分幅和编号。 1. 地形图的分幅 新的分幅方法是各种比例尺地形图均以 1:100万地形图为基础图，沿用原分幅各种 比例尺地形图的经纬差，全部由1:100万地 形图按相应比例尺地形图的经纬差逐次加 密划分图幅，以横为行，纵为列。
四、国家基本比例尺地形图的分幅编号
（一）截止1990年地形图 的分幅编号系统 在1991年前，我国 基本比例尺地形图分 幅编号系统，是以 1:100万地形图为基础， 派生出1:50万、1:25万 （1:20万）、1:10万三 种比例尺；在1:10万地 形图基础上又派生出 1:5万－1:2.5万和1:1万 －1:5000两个支系。
1：50万、1：20万、1：10万比例尺地形图

国家基本比例尺地形图

国家基本比例尺地形图

国家基本比例尺地形图（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4行4列，共16幅1:25万地形图，用[1]、[2]…[16]表示，在1:100万地形图编号后加上1:25万地形图的比例尺代字和行列号.如：J50C001004。

每幅1:25万地形图的范围为经差1°30′，纬差1°。

1:10万地形图（1）用途：主要用于一定范围内较详细研究和评价地形。

（2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。

（1）用途：主要用于较小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。

（2）投影：采用高斯—克吕格投影，6°分带，航空摄影测量或编绘方法成图。

（3）分幅编号：以1:100万地形图为基础，分为48行48列，共2304幅在1:100万地形图编号后加上1:2.5万地形图的比例尺代字和行列号，即为1:2.5万地形图的编号。

如：J50F045004。

每幅1:2.5万地形图经差7′30″，纬差5′。

1:1万地形图（1）用途：1:1万地形图主要用于小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。

（2）投影：1:1万地形图采用高斯—克吕格投影，3°分带，航空摄影测量方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分为96行96列，共9216幅1:1万地形图，在1:100万地形图编号后加上1:1万地形图的比例尺代字和程参考面。

（3）分幅编号：采用正方形或矩形，其规格为50cm×50cm或40cm×40cm。

图号以图廓西南角坐标公里数为单位编号，X在前Y在后，中间用短线连接，如:1:2000，10．0—21．0；1:1000，10．5—21．5；1:500，10．50—21．75。

带状或小面积测区的图幅，按测区统一顺序进行图幅编号。

国家基本比例尺地形图

国家基本比例尺地形图
1:5万及更大比例尺地形图的图幅由于条件所限，尚未完成。不过未能测完的地区主要分布在西部的青藏高 原、塔里木盆地等地区，而处于中部和东部的非边疆地区已经基本完成了基础地形图的全覆盖。
表达要素
图廓间要素
图廓外要素
图廓内要素
图廓外要素包括：图幅名、图幅号、邻接图幅示意图、比例尺、坡度表、三北方向指示、制图单位、制图时 间、图例等。
图幅号释义
图幅号为十位代码。表示该图幅的比例尺、表达的区域范围等信息。例如：H49C
其中第一位是大写英文字母，表示该图幅范围所属的1:100万图幅的纬度范围。从赤道开始，每4个纬度用一 个字母表示。0-4°N对应的字母是A，4-8°N对应的字母是B……依此类推，则上面举例中的H表示这个图幅所在 的1:100万图幅的纬度范围是28-32°N。
第八至十位为三位阿拉伯数字。表示该图幅在其所在1:100万的图幅中所在的分幅列数。
全中国图幅总数量
根据上述七种比例尺的地图每个图幅能表达的实地范围大小的不同，能够覆盖全中国的所有地形图图幅的数 量对于不同比例尺的基本地形图是不一样的。根据国家基础地理信息中心提供的数据，从1:5万开始，每种比例 尺能够覆盖全国范围的图幅数和已测得的基础地理数据的图幅数见下表 。
国家基本比例尺地形图
国家基本地形图
01 基本概念
03 分幅方法
目录
02 地图投影 04 图幅号释义
目录
05 全中国图幅总数量
07 保密与数据获取
06 表达要素
中国国家基本比例尺地形图是根据国家颁布的测量规范、图式和比例尺系统测绘或编绘的全要素地图，也可 简称“国家基本地形图”“基础地形图”“普通地图”等。
保密与数据获取
待完善。
谢谢观看

我国基本比例尺地形图分幅与编号

我国基本比例尺地形图分幅与编号

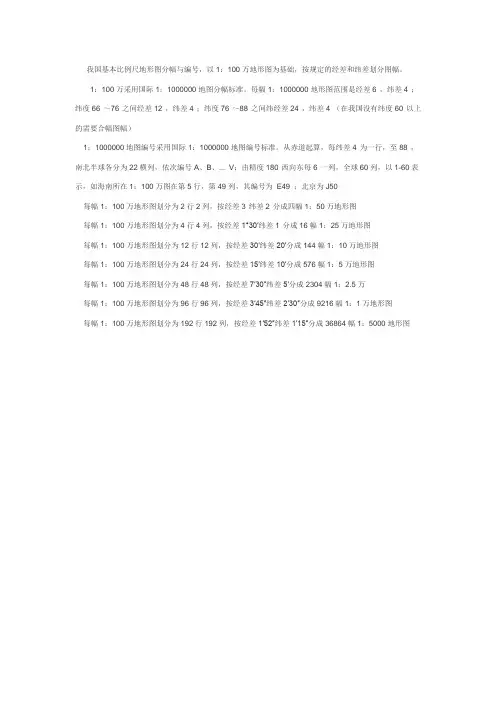

我国基本比例尺地形图分幅与编号，以1：100万地形图为基础，按规定的经差和纬差划分图幅。

1：100万采用国际1：1000000地图分幅标准。

每幅1：1000000地形图范围是经差6°，纬差4°；纬度66°～76°之间经差12°，纬差4°；纬度76°～88°之间纬经差24°，纬差4°（在我国没有纬度60°以上的需要合幅图幅）
1：1000000地图编号采用国际1：1000000地图编号标准。

从赤道起算，每纬差4°为一行，至88°，南北半球各分为22横列，依次编号A、B、... V；由精度180°西向东每6°一列，全球60列，以1-60表示，如海南所在1：100万图在第5行，第49列，其编号为E49 ；北京为J50
每幅1：100万地形图划分为2行2列，按经差3°纬差2°分成四幅1：50万地形图
每幅1：100万地形图划分为4行4列，按经差1°30′纬差1°分成16幅1：25万地形图
每幅1：100万地形图划分为12行12列，按经差30′纬差20′分成144幅1：10万地形图
每幅1：100万地形图划分为24行24列，按经差15′纬差10′分成576幅1：5万地形图
每幅1：100万地形图划分为48行48列，按经差7′30″纬差5′分成2304幅1：2.5万
每幅1：100万地形图划分为96行96列，按经差3′45″纬差2′30″分成9216幅1：1万地形图
每幅1：100万地形图划分为192行192列，按经差1′52″纬差1′15″分成36864幅1：5000地形图。

第四章我国基本比例尺地形图gis

第四章我国基本比例尺地形图gis

§3 地图的分幅编号 ❖ 地图分幅编号的意义 ❖ 地图分幅 ❖ 地图编号 ❖ 国家基本比例尺地形图的分幅编号
一、地图分幅编号的意义
定义
➢ 按一定幅面大小将某种比例尺地图所包含范围内的图幅划 分成许多幅地图，并编注其序号的做法，称为地图分幅编 号
作用
➢ 测制地图的需要 ➢ 印刷地图的需要 ➢ 管理和发行的需要 ➢ 用图的需要 ➢ 分幅可扩大地图的比例尺，便于更详细地表示各种地理要
图幅大小（cm2） 40*40 50*50 50*50 50*50
实地面积
4
（ km2 ）
一张1:5000图幅
1
包括本图幅的数目
1
0.25 0.0625
4
16
64
（一）矩形分幅
类型
➢ 拼接—相邻图幅有共同的图廓线，可按公共边拼接起来 ➢ 不拼接—图幅之间没有公共边，每个图幅均有其制图主区
（一）矩形分幅
➢ 1:50万军事上提供战区基本情况和用于战略部署，工程建 设上用于大范围工程建设的总体规划和设计，还可作为相 应比例尺专题地图的工作底图
1:100万小比例尺地形图
➢ 用于宏观上了解国家自然条件和资源的基本情况，及进一 步制定自然条件改造和资源开发利用的总体规划
➢ 既是编制小比例尺普通地图的基本资料，也是用作小比例 尺专题地图的工作底图
1:10万地形图基础上，按纬差2′30″，经差3′45″划分。 结果： 8行，8列，64幅。 编号：从左至右，从上至下编号为（1）～（64），
加在1:10万图号后面。 图号： J—50—5—（5）。
J-50-5-（5）
J-50-5
(1) (2) (3) (4) (5) (6) (7) (8)

基础比例尺地形图图幅和实地面积

基础比例尺地形图图幅和实地面积
比例尺
覆盖全国范围的图幅总数
现有测绘成果图幅数
测绘完成进度
1:5万
24091
19333
80%
1:10万
7176
7176
100%
1:25万
819
819
100%
1:50万
257
257
100%
1:100万
77
77
100%
1:5万及更大比例尺地形图的图幅由于条件所限，目前尚未完成。不过未能测完的地区主要分布在西部的青藏高原、塔里木盆地等地区，而处于中部和东部的非边疆地区已经基本完成了基础地形图的全覆盖。
比例尺
1：5千
1：万
1:2.5万
1：5万
1：10万
1：25万
1:50万
1:100万
图幅（cm）
40*40
60*60
50*50
50*50
50*50
60*60
60*60
60*60
实地面积（km2）
4
36
156.25
625
2500
22500
90000
360000
根据上述七种比例尺的地图每个图幅能表达的实地范围大小的不同，能够覆盖全中国的所有地形图图幅的数量对于不同比例尺的基本地形图是不一样的。根据国家基础地理信息中心提供的数据，从1:5万开始，每种比例尺能够覆盖全国范围的图幅数和现在已测得的基础地理数据的图幅数见下表[3]。

地形图的应用(国家基本比例尺地形图分幅与编号)

地形图的应用(国家基本比例尺地形图分幅与编号)

地形图的应用(国家基本比例尺地形图分幅与编号)地形图的应用（国家基本比例尺地形图分幅与编号）大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。

特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。

1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。

一．梯形分幅与编号1、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。

即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B...V表示。

自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2 (60)表示。

每一幅图的编号由其所在的“横列一纵行”的代号组成。

例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。

2、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。

3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。

每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。

每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。

每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表示。

1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。

每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。

每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。

国家基本比例尺地形图编绘

国家基本比例尺地形图编绘

国家基本比例尺地形图编绘§2．2 国家基本比例尺地形图编绘我国的国家基本比例尺地形图，是指根据需要由国家统一规定(统一的图式规范)测制。

有固定的比例尺系列，并根据保密等级限定发行和使用范围的地形图。

国家基本比例尺地形图系列包括：1：500、1：1 000、1：2 000、1：5 000、1：1万、1：2．5万、1：5万、1：l0万、1：25万、1：50万、1：100万11种比例尺。

2．2．1地形图基本要求1．图幅规格1)地形图图幅范围采用统一的经纬线分幅、相邻比例尺地形图的图幅数成简单的倍数关系。

地形图图幅范围见表4-2-1。

由经纬线构成的图廓线，其东西两边的图廓线为直线表示；南北两边的图廓线以折线表示，对于1：5万及以上比例尺地形图而言，南北两边的图廓可视为直线。

2)地图图名一般选用图幅内的主要居民地名称，无居民地名称的图幅可采用其他地理名称或图内最高高程注记作为图名，图名应注意不与其他图幅图名重名，并尽量选用原地形图图名。

2．数学基础地形图的定位参考系统为1)地图投影对于大于等于1：50万比例尺地形图，采用高斯一克吕斯投影(简称高斯投影)，其中1：1万地形图按经差分带投影，其他比例尺地形图按分带投影；对于1：100万地形图采用双标准纬线正等角圆锥投影，其分带方法是由赤道起每纬度4°为一投影带，每幅图经差为6°(每幅图单独进行投影)。

2)高程系统采用1985国家高程基准。

3)坐标系统采用2000国家大地坐标系。

每图幅内平面直角坐标网(公里网)格规定如表4-2-2所示。

1：50万、l：100万地形图上不绘出直角坐标网。

每图幅内经纬网(地理坐标网)规定如表4—2—3所示。

3．地形图的数学精度(1：2．5万～1：10万)地形图上地物点对于附近野外控制点的平面位置中误差和等高线对于附近野外控制点的高程中误差不大于表4—2—4的规定。

4．地图内容国家基本比例尺地形图上表示的主要要素包括：测量控制点、水系、居民地及设施、交通、管线、境界、地貌、植被与土质等。

我国基本比例尺地形图的分幅与编号新旧比较

我国基本比例尺地形图的分幅与编号新旧比较
我国基本比例尺地形图的分幅与 编号系统
我国基本比例尺地形图的分幅与编号系统多次改变， 情况复杂，在1992年以后，我国基本比例尺地形图的 分幅与编号完全摆脱了原来的分幅与编号系统和方法 的束缚，开始实施直接在1:100万图幅基础上进行分幅， 按行列式编号的全新方案。故此之后的分幅与编号系 统称为新的分幅与编号的系统。而在1992年之前的分 幅与编号系统统称为旧的分幅与编号的系统，主要指 第三阶段的方法与编号系统。
2020/9/6
新的国家基本比例尺地形图编号
2020/9/6
2020/9/6
第三阶段的分幅与编号系统
• 在第三阶段中，我国基本比例尺系统和分幅与编号系统进 行了部分调整。
• 1974年国家测绘总局颁布的《1:5千、1:1万地形图图示》 表明： 1:1万基本图幅由1:2.5万改为1:10万，即将1:10 万图幅按经差3′45″、纬差2′30″划分为64幅1:1万图 幅，以（1）—（64）作为其图幅代号。1:5千基本图幅由 1:10万改为1:1万，即将1:1万图幅按经差31′52″.5、纬 差1′15″划分为4幅1:5千图幅，以a、b、c、d作为其图 幅代号。
2020/9/6
在新的分幅与编号系统中，1:100万图幅仍 采用国际分幅与编号方法。
1:50万—1:5千图幅的编号均以1:100万图号为基础 图号，在其后接加某比例尺的代码和该图幅在 1:100万图幅中所处的行号和列号。1:50万、1:25万、 1:10万、1:5万、1:2.5万、1:1万、1:5千各比例尺的代 码依次是B、C、D、E、F、G、H。某比例尺图 幅的行号和列号是将1:100万图幅按规定的纬差和 经差划分成若干行和若干列，依照横行从上到下， 纵列自左而右，按数字顺序从001开始，用三位阿 拉伯数字（不足三位时以“0”补齐）进行编号而 获得。

我国基本比例尺地形图如何分幅与编号

我国基本比例尺地形图如何分幅与编号

我国基本比例尺地形图如何分幅与编号？
为了保管和使用方便，我国对每一种基本比例尺地形图的图廓大小都做了规定，每一幅地形图给出了相应的号码标志，这就是地形图的分幅与编号。

地形图分幅有两种方法：一是矩形分幅，一是经纬线分幅，我国采用经纬线分幅。

1991年前我国基本比例尺地形图分幅与编号系统是一1：100万地形图为基础，延伸出1：50万、1：25万、1：10万三种比例尺；在1：10万地形图基础上又延伸出两支：第一支为1：5万及1：2.5万比例尺；第二支为1：1万比例尺。

1：100万地形图采用行列式编号，其它六种比例尺的地形图都是在1：100万地形图的图号后面增加一个或数个自然序数（字符或数字）编号标志而成。

1：100万地形图的分幅和编号是国际上统一规定的，从赤道起向两极纬差每4o为一列，将南北半球分别分成22列，依次以字母A、B、C、D……V表示；由经度180o起，从西向东，每经差6o为一行，将全球分成60行，依次用数字1、2、3、4……60表示，采用“横列号－行号”编号表示。

1991年我国制定了《国家基本比例尺地形图分幅和编号》的国家标准，自1991年起新测和更新的地形图，照此标准进行分幅和编号。

地图最大精度
视力正常的人的肉眼能分辨的图上最短距离是0.1毫米。

因此，相当于图上0.1毫米的实地水平长度就是地图上所能表示的最精密限度，称为比例尺的最大精度。

下表为国家基本比例尺地形图的最大精度：。

第9章 地形图及其应用 我国国家基本比例尺地形图概述

第9章 地形图及其应用 我国国家基本比例尺地形图概述
3°分带法：从东经1 ° 30´算起，自西向东按经差3°为一个投影带，全球 共分为120个带，我国位于24——45带。
一、投影和分带
〈一〉投影 我国大、中比例尺的地形图采用等角横切椭圆柱投影，
即高斯——克吕格投影。小比例尺地形图（1：100万）采用 等角圆锥投影。
高斯－克吕格投影
德国数学家、物理学家、天文学家高斯于19世纪20 年代拟定， 后经德国大地测量学家克吕格于1912年对投影公式 加以补充，故称为高斯——克吕格投影。
5) 同一条经线上，长度变形随纬度降低增大，赤道处 变形最大。
该投影后的经纬网图形可看出以下 三条规律：
(1)中央经线和赤道为垂直相交的 直线，也是经纬网图形的对称轴。
(2)经线为对称并凹向于中央经线 的曲线，纬线为对称并凸向于赤道的 曲线，经纬线投影后正交，没有角度 变形。
(3)中央经线上没有长度变形，其 余经线的长度略大于球面实际长度， 离中央经线东西两侧愈远，其变形愈 大。（在赤道上，经差为±3°，长 度变为1.38%）。
2.中比例尺地形图
1：25万——1：50万。精度低于大比例尺地形图，一般作
为总体规划用图，也可作为编制小比例尺专题地图的底图，军
事上可作为高级司令部组织战役，战略计划时用图。3.小 Nhomakorabea例尺地形图
小于1：100万。精度低于大、中比例尺。特点是综合程大。
用途：概括地表示了区域的地理特征称为“一览图”，作
（二）分带
为了控制变形，采用分带投影的办法，规定1：2..5万——1：50万地形图采 用经差6°分带;1:1万及更大的比例尺地形图采用3°分带。
6°分带法： 从格林威治0°经线（本初子午线），自西向东按经差每6°为 一投影带，全球共分60个投影带，依次编号为1——60。我国位于东经72°—— 136°之间，共包括11个投影带，即13——23带。

国家地形图的分幅和编规则

国家地形图的分幅和编规则

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种;普通地图通常按比例尺分为大、中、小三种,一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图;对于一个国家或世界范围来讲,测制成套的各种比例尺地形图时,分幅编号尤其必要;通常这是由国家主管部门制定统一的图幅分幅和编号系统;1、地形图的分幅目前,我国采用的地形图分幅方案,是以1：100万地形图为基准,按照相同的经差和纬差定义更大比例尺地形图的分幅;百万分之一地图在纬度0°-60°之间的图幅,图幅大小按经差6°,纬差4°分幅；在60°-76°之间的图幅,其经差为12°,纬差为4°；在76°-80°之间图幅的经差为24°,纬差为4°,所以在纬度0°-60°之间各幅百万分之一地图都是经差6°,纬差4°分幅的;每幅百万分之一内各级较大比例尺地形图的划分,按规定的相应经纬差进行,其中,1：50万、1：20万、1：10万三种比例尺地形图,以百万分之一地图为基础直接划分;一幅百万分之一地形图划分四幅1：50万地形图,每幅为经差3°,纬差2°；一幅百万分之一地图划分为36幅1：20万地形图,每幅为经差1°,纬差40′；一幅百万分之一地图划分144幅1:10万地形图,每幅为经差30’,纬差20’; 每幅大于1：10万比例尺的地形图,则以1：10万图为基础进行逐级划分,一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图;在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图,见表1-1;表1-1：基本比例尺地形图的图幅大小及其图幅间的数量关系;比例尺纬度经度图幅数1：100 6度 4度 1 经差6°,维差4°1：50 3度 2度 4 1 1：100划分为了4幅1:50；毎幅经差3°,纬差2°1：20 1度 40分 36 9 1 1：100划分为了36幅1:20,1:50划分为9幅1:20万；毎幅经差1°,纬差40′1：10 30分 20分 144 36 4 11：5 15分 10分 576 144 16 4 1 1:100划分为576幅1:5,1:50划分为144:1:5；1:20划分为16幅1:5,依次推...1：分 5分 2304 576 64 16 4 11:1 3分45秒分 9216 2304 256 64 16 42、分幅编号地形图的编号是根据各种比例尺地形图的分幅,对每一幅地图给予一个固定的号码,这种号码不能重复出现,并要保持一定的系统性;地形图编号的最基本的方法是采用行列法,即把每幅图所在一定范围内的行数和列数组成一个号码;1：100万地图的编号该种地形图的编号为全球统一分幅编号;列数：由赤道起向南北两极每隔纬差4°为一列,直到南北88°南北纬88°至南北两极地区,采用极方位投影单独成图,将南北半球各划分为22列,分别用拉丁字母A、B、C、D……V表示;行数：从经度180°起向东每隔6°为一行,绕地球一周共有60行,分别以数字1、2、3、4……60表示;由于南北两半球的经度相同,规定在南半球的图号前加一个S,北半球的图号前不加任何符号;一般来讲,把列数的字母写在前,行数的数字写在后,中间用一条短线连接;例如北京所在的一幅百万分之一地图的编号为J-50如图14所示;由于地球的经线向两极收敛,随着纬度的增加,同是6°的经差但其纬线弧长已逐渐缩小,因此规定在纬度60°-76°间的图幅采用双幅合并经差为12°,纬差为4°；在纬度76°-88°间的图幅采用四幅合并经差为24°,纬差为4°;这些合并图幅的编号,列数不变,行数无论包含两个或四个并列写在其后;例如北纬80°-84°,西经48°-72°的一幅百万分之一的地图编号应为U-19、20、21、22图1;图1：100万地形图的分幅和编号北半球2．2 1：50万、1：20万、1：10万地形图的编号一幅1：100万地图划分四幅1：50万地图,分别用甲、乙、丙、丁表示,其编号是在1：100万地形图的编号后加上它本身的序号,如J-50-乙;一幅1：100万地图划36幅1：20万地图,分别用带括号的数字1-36表示,其编号是在1：100万地形图的编号后加上它本身的序号,如J-50-28;一幅1：100万地图划分144幅1：10万地图,分别用数字1-144表示,其编号是在1：100万地形图的编号后加上它本身的序号,如J-50-32;2．3 1：5万、1：万、1：1万地形图的编号这些大比例尺地图都以1:10万地图为基础以1：10万地形图的编号为基础,将一幅1：10万地图划分四幅1：5万地图,分别用甲、乙、丙、丁表示,其编号是在1：10万地形图的编号后加上它本身的序号,如J-50-32-甲;再将一幅1：5万地图划分四幅1：万地形图,分别用1、2、3、4表示,其编号是在1：5万地形图的编号后加上它本身的序号,如J-50-32-甲-1;1：1万地形图的编号,是以一幅1：10万地形图划分为64幅1：1万地形图,分别以带括号的1—64表示,其编号是在1：10万图号后加上1：1万地图的序号,如J-50-32-10;一幅1：1万地形图划分为4幅1：5000地形图,分别用小写拉丁字母a、b、c、d表示,其编号是在1：1万图号后加上它本身的序号,如J-50-32-10-a;。

《国家基本比例尺地图图式第1部分》简介.

《国家基本比例尺地图图式第1部分》简介.

国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式
GB/T 20257.1-2007简介
本部分代替GB/T7929-1995《1∶500,1∶1000,1∶2000地形图图式》。

GB/T20257《国家基本比例尺地图图式》现分为4个部分:
---第1部分:1∶500 1∶1000 1∶2000地形图图式;
---第2部分:1∶5000 1∶10000地形图图式;
---第3部分:1∶25000 1∶50000 1∶100000地形图图式;
---第4部分:1∶250000 1∶500000 1∶1000000地形图图式。

本部分为GB/T20257的第1部分。

GB/T 20257的本部分规定了1:500、 1:1000、 1:2000地形图上表示的各种自然和人工地物、地貌要素的符号和注记的等级、规格和颜色标准、图幅整饰规格，以及使用这些符号的原则、要求和基本方法。

发布部门：中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布日期：2007-10-17
实施日期：2007-12-01
本标准主要内容包括：
前言
引言
1 范围
2 符号使用的一般规定
3 地形图分幅和颜色
4 符号与注记。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

国家基本比例尺地形图
我国国家基本比例尺地形图有七种：1:100万、1:50万、1:25万、1:10万、1:5万、1:万和1:1万；普通地图按比例尺通常分为大中小三种：小于100万(小比例尺)，10万到100万(中比例尺)，大于10万(大比例尺)。

1:100万地形图
（1）用途：反映了制图范围内的自然地理和社会经济概况，用于大范围内进行宏观评价和研究。

（2）投影：采用正轴等角圆锥投影，编绘方法成图。

（3）分幅编号：采用国际1:100万地图分幅标准，从赤道开始，纬度每4°为一列，依次用拉丁字母A、B、C……V表示（20世纪70年代曾一度用阿拉伯数字1、2、3……表示），列号前冠以N或S，以区别北半球和南半球（我国地处北半球，图号前的N全部省略）；从180°经线算起，自西向东6°为一纵行，将全球分为60纵行，依次用1、2、3……60表示，“列号—行号”相结合，即为该图的编号。

如：J—50，10—50。

1:50万地形图
（1）用途：综合反映了制图范围内的自然地理和社会经济概况，用于较大范围内进行宏观评价和研究地理信息。

（2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成2行2列，共4幅1:50万地形图（20世纪90年代起：平面坐标系统采用1980年西安坐标系，高程系统采用1985国家高程基准），在1:100万图幅编号后加上1:50万的代号和行列号，如:J47B001002。

一幅1:50万地形图的范围为经差3°，纬差2°。

1:25万地形图
（1）用途：比较全面和系统地反映了区域内自然地理条件和经济概况，主要供各部门在较大范围内作总体的区域规划、查勘计划、资源利用与自然地理调查。

（2）投影：采用高斯—克吕格投影，6°分带，编绘方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成4行4列，共16幅1:25万地形图，用[1]、[2]…[16]表示，在1:100万地形图编号后加上1:25万地形图的比例尺代字和行列号.如：J50C001004。

每幅1:25万地形图的范围为经差1°30′，纬差1°。

1:10万地形图
（1）用途：主要用于一定范围内较详细研究和评价地形。

（2）投影：采用高斯—克吕格投影，6°分带，采用编绘方法成图。

（3）分幅编号：以1:100万地图的分幅与编号为基础，将每个1:100万地形图划分成12行12列，共144幅1:10万地形图，用1～144表示，在1:100万地形图编号后加上1:10万地形图的比例尺代字和行列号.如：J50D012004。

每幅1:10万地形图的范围为经差为30′，纬差20′。

1:5万地形图
（1）用途：是我国国民经济各部门和国防建设的基本用图，这种比例尺地形图主要用于一
定范围内较详细研究和评价地形。

（2）投影：采用高斯—克吕格投影，6°分带，采用航空摄影测量方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成24行24列，共576幅1:5万地形图，在1:100万地形图编号后加上其内1:5万地形图的比例尺代字、图幅行列号，即为1:5万地形图的编号。

如：J50E017016。

每幅1:5万地形图经差为15′，纬
差10′。

1:万地形图
（1）用途：主要用于较小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规
划、设计，林斑调查，地籍调查等。

（2）投影：采用高斯—克吕格投影，6°分带，航空摄影测量或编绘方法成图。

（3）分幅编号：以1:100万地形图为基础，分为48行48列，共2304幅在1:100万地形图编号后加上1:万地形图的比例尺代字和行列号，即为1:万地形图的编号。

如：
J50F045004。

每幅1:万地形图经差7′30″，纬差5′。

1:1万地形图
（1）用途：1:1万地形图主要用于小范围内详细研究和评价地形，城市、乡镇、农村、矿山建设的规划、设计，林斑调查，地籍调查等。

（2）投影：1:1万地形图采用高斯—克吕格投影，3°分带，航空摄影测量方法成图。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分为96行96列，共9216幅1:1万地形图，在1:100万地形图编号后加上1:1万地形图的比例尺代字和行列号，即为1:1万地形图的编号。

如：J50G093004。

每幅1:1万地形图经差3′45″，纬差2′30″。

1:5000地形图
（1）用途：1:5000地形图主要用于小范围内详细研究和评价地形，可供各部门勘察、规划、设计，科研等使用，也可作为编制更小比例尺地形图或专题地图的基础资料。

（2）投影：1:5000地形图采用高斯—克吕格投影，3°分带。

（3）分幅编号：以1:100万地形图为基础，将每幅1:100万地形图划分成192行192列，共36864幅1:5000地形图，在1:100万地形图编号后加上1:5000地形图的比例尺代字、行列号，即为1:5000地形图的编号。

如J50H093093。

每幅1:5000地形图的范围是经差
1′″、纬差1′15″。

1:500、1:1000、1:2000地形图
（1）用途：1:500、1:1000、1:2000地形图主要用于小范围内精确研究、评价地形，可供
勘察、规划、设计和施工等工作使用。

（2）投影：平面控制采用高斯—克吕格投影，按3°分带计算平面直角坐标。

当对控制网有特殊要求时，采用任意经线作为中央子午线的独立坐标系统，投影面亦为当地的高程参考
面。

（3）分幅编号：采用正方形或矩形，其规格为50cm×50cm或40cm×40cm。

图号以图廓西南角坐标公里数为单位编号，X在前Y在后，中间用短线连接，如:1:2000，10．0—21．0；1:1000，10．5—21．5；1:500，10．50—21．75。

带状或小面积测区
的图幅，按测区统一顺序进行图幅编号。

总结：不同比例尺大小，相同的屏幕显示大小看到的范围不同，比例尺越大看到的范围越小。

关于地形图的投影，除了最小比例尺1:100万采用正轴等角圆锥投影，基本全部采用高斯—克吕格投
影，小于等于1:万的采用6°分带，其余的是3°分带。

最新的分幅标准都是以1:100万地形图为基础，然后再细分的，编码方式都是1:100万地形图编号后加上相应的比例尺代字，再加上行列号。
