国家基本比例尺地形图新旧图幅编号变换公式及其应用刘宏林(解放军测绘学院地图制图系制图教研室450052)1∶1万、1∶2.5万、1∶5万、1∶10万、1∶25万、1∶50万和1∶100万地形图是我国的国家基本比例尺地形图,其图幅编号现有两种形式,一种是1991年以前地形图分幅编号标准产生的,称为旧图幅编号,另一种是1991年以后新的国家地形图分幅编号标准所产生的,称为新图幅编号。
在使用中就存在一个国家基本比例尺地形图新旧图幅编号之间的变换问题。
本文通过对新旧图幅编号方法和规律的研究,提出了新旧图幅编号之间的变换公式。
一、新旧图幅编号的变换公式1. 旧图幅编号到新图幅编号的变换公式(1)(2)(3)(4)(5)(6)这里,式(1)~式(6)分别是1∶50万~1∶1万地形图的图号变换公式,H50,H25,H10,H5,H2和H1分别是1∶50万~1∶1万地形图的新图幅编号中的行代码,取三位,不足三位前面用“0”补足,L50,L25,L10,L5,L2和L1分别是1∶50万~1∶1万地形图的新图幅编号中的列代码,取三位,不足三位用“0”补足,X50,X25,X10,X5。
X2和X1分别是1∶50万~1∶1万地形图旧图幅编号中相应比例尺地形图的图幅代码值,简称图幅代码值,如1∶50万地形图的图幅代码是A,B,C和D,则按字母排列顺序赋值分别为1,2,3,4,其他比例尺地形图的图幅代码也照此处理,[]表示小数取整,()表示小数取余。
2. 新图幅编号到旧图幅编号的变换公式(1′)(2′)(3′)(4′)(5′)(6′)这里,式(1′)~式(6′)分别是1∶50万~1∶1万地形图的图号变换公式,公式中各字母含义同上。
由于篇幅所限,国家基本比例尺地形图新旧图幅编号变换公式的原理省略。
二、新旧图幅变换公式的应用1. 已知旧编号求其新的图幅编号为直观明了起见,把计算过程和结果编制成一个表格,如表1所示。
表1 1∶50万~1∶1万地形图的新图号的计算结果比例尺旧图幅编号图幅代码值比例尺代码所用公式行代码(H)列代码(L)所求新编号1∶50万I-45-C 3 B (1) 002 001I45B0020012. 已知新图号求其对应的旧图幅编号(1) 1∶50万~1∶10万地形图旧图幅编号的计算1∶50万,1∶25万和1∶10万地形图的旧图幅编号的计算如表2所示。
GB/T 12343.3-2009
国家基本比例尺地图编绘规范第3部分:1:500 000 1:1 000 000地形图编绘规范
简介
本标准替代GB 14512-1993
本标准规定了相位式和脉冲式光电测距仪的产品分类、技术要求、试验方法、检验规则, 仪器的包装、标志、运输和贮存的方法。
本标准适用于光电测距仪(包括全站仪测距部分及手持式激光测距仪)的设计、生产试验和检验。
发布部门:中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布日期:2009-02-06
实施日期: 2009-06-01
本标准主要内容包括:
前言
引言
1范围
2规范性引用文件
3术语和定义
4地形图基本要求
5地形图要素综合与表示的基本要求
6编绘技术方法及要求
7准备工作
8地形图要素的综合与处理
9地形图制作。

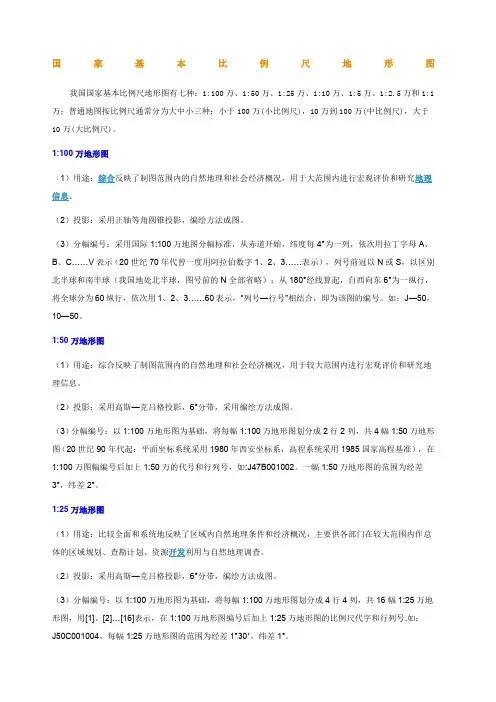

国家基本比例尺地形图我国国家基本比例尺地形图有七种:1:100万、1:50万、1:25万、1:10万、1:5万、1:2.5万和1:1万;普通地图按比例尺通常分为大中小三种:小于100万(小比例尺),10万到100万(中比例尺),大于10万(大比例尺)。
1:100万地形图(1)用途:综合反映了制图范围内的自然地理和社会经济概况,用于大范围内进行宏观评价和研究地理信息。
(2)投影:采用正轴等角圆锥投影,编绘方法成图。
(3)分幅编号:采用国际1:100万地图分幅标准,从赤道开始,纬度每4°为一列,依次用拉丁字母A、B、C……V表示(20世纪70年代曾一度用阿拉伯数字1、2、3……表示),列号前冠以N或S,以区别北半球和南半球(我国地处北半球,图号前的N全部省略);从180°经线算起,自西向东6°为一纵行,将全球分为60纵行,依次用1、2、3……60表示,“列号—行号”相结合,即为该图的编号。
如:J—50,10—50。
1:50万地形图(1)用途:综合反映了制图范围内的自然地理和社会经济概况,用于较大范围内进行宏观评价和研究地理信息。
(2)投影:采用高斯—克吕格投影,6°分带,采用编绘方法成图。
(3)分幅编号:以1:100万地形图为基础,将每幅1:100万地形图划分成2行2列,共4幅1:50万地形图(20世纪90年代起:平面坐标系统采用1980年西安坐标系,高程系统采用1985国家高程基准),在1:100万图幅编号后加上1:50万的代号和行列号,如:J47B001002。
一幅1:50万地形图的范围为经差3°,纬差2°。
1:25万地形图(1)用途:比较全面和系统地反映了区域内自然地理条件和经济概况,主要供各部门在较大范围内作总体的区域规划、查勘计划、资源开发利用与自然地理调查。
(2)投影:采用高斯—克吕格投影,6°分带,编绘方法成图。
(3)分幅编号:以1:100万地形图为基础,将每幅1:100万地形图划分成4行4列,共16幅1:25万地形图,用[1]、[2]…[16]表示,在1:100万地形图编号后加上1:25万地形图的比例尺代字和行列号.如:J50C001004。
新旧版1:500 1:1000 1:2000 比例尺地形图图式解读本文通过对新版本《国家基本比例尺地图图式第一部分1:500、1:1000、1:2000地形图图式》(GB/T 20257.1-2007)大比例尺地形图图式的解读,按地形图要素分类比较并归纳新旧两套图式的不同之处,并指出了该《图式》的特点及存在的不足,使广大从事测绘工作的人员能更快适应和理解新图式。
标签:数字地图地形图图式变化及特点1引言地形图(topographic map)指的是地表起伏形态和地理位置、形状在水平面上的投影图。
具体来讲,将地面上的地物和地貌按水平投影的方法,并按一定的比例尺缩绘到图纸上,这种图称为地形图。
地形图图式是地形图上表示各种地物和地貌要素的符号、注记和颜色的规则和标准,是测绘和使用地形图所依据的技术文件之一,由测绘主管部门立法颁布实行。
地形图图式是一个活动的载体,其负载的各种符号、形状、大小、多少取决于科学技术的发展以及地物地貌等各种形式自然变化和人类人为的各种活动,这样中国就有1964年版、1974年版、1977年版、1996年版、2007年版的《1:500、1:1000、1:2000地形图图式》,图式的变化和修订是社会发展的必然。
07版图式中各种地物的表示更加简捷,符号更加形象和完整。
新版《图式》的出发点,着眼于数字化地形图的出图及入库,抛弃了手工绘图,便于识图。
更能适应数字测绘现状和信息化测绘的发展趋势。
本文对新版1:500 1:1000 1:2000比例尺地形图图式进行了详细解读。
2解读通过07版新图式与96版旧图式相比,07 版新图式变化较大。
新版图式中符号尺寸的尺寸说明比较详细到位、分类(层)较明确,新版《图式》在符号的尺寸及符号间相互关系上更趋于严谨,便于出图。
调整并规范了《图式》符号的标准结构,提高了在应用领域的兼容性。
新版《图式》的变化及特点有以下几点:(1)地形图颜色规定不同。
96 版图式对于地形图颜色规定采用蓝晒复制或单色印刷,视用图需要可以使用黑棕绿三色印刷。
GB/T ×××××.3— 200×代替GB/12342—1990国家基本比例尺地图图式第3部分:1:25 000 1:50 000 1:100 000地 形 图 图 式Part2:Specifications for cartographic symbols1:25 000 1:50 000﹠ 1:100 000 topographic maps(征求意见稿)GB/T××××《国家基本比例尺地图图式》分为四个部分:── 第1部分:1:500 1:1 000 1:2 000地形图图式── 第2部分:1:5 000 1:10 000地形图图式── 第3部分:1:25 000 1:50 000 1:100 000地形图图式── 第4部分:1:250 000 1:500 000 1:1 000 000地形图图式本部分为GB/T××××的第3部分。
本部分代替GB/12342—1990《1:25 000 1:50 000 1:10 000地形图图式》。
本部分与GB/12342—1990相比主要变化如下:── 地形图印色由四专色印刷改为四标准色印刷;── 居民地平面图形不绘晕线,套印颜色;── 公路等级按行政等级区分符号,并加注公路技术等级代码和行政等级代码及编号;── 增加了GPS连续观测站点,GPS等级点,扬水站,行、蓄、滞洪区,公园、植物园、动物园、高尔夫球场,公墓,殡葬场所,科学试验站,火炬,海上平台,垃圾场,环保监测站,高架高速公路,磁浮铁轨、轻轨线路,地铁,中国公路零公里标志,海底光缆等符号;── 对高速公路,高架公路,输水渡槽等符号进行了修改,并对多数符号的尺寸进行了调整;── 图廓外整饰进行了布局的调整。
本部分的附录A、附录C为规范性附录,附录B为资料性附录。
2.1 符号的分类2.1.1 依比例尺符号:地物依比例尺缩小后,其长度和宽度能依比例尺表示的地物符号。
2.1.2 半依比例尺符号:地物依比例尺缩小后,其长度能依比例尺而宽度不能依比例尺表示的地物符号。
在本部分中符号旁只标注宽度尺寸值。
2.1.3 不依比例尺符号:地物依比例尺缩小后,其长度和宽度不能依比例尺表示。
在本部分符号旁标注符号长、宽尺寸值。
2.2 符合的尺寸2.2.1 符号旁以数字标注的尺寸值,均以毫米(mm)为单位。
2.2.2 符号旁只注一个尺寸值的,表示园或外接圆的直径、等边三角形或正方形的边长;两个尺寸值并列的,第一个数字表示符号主要部分的高度,第二个数字表示符号主要部分的宽度;线状符号一端的数字,单线是指其粗度,两平行线是指含线划粗的宽度(街道是指其空白部分的宽度)。
符号上需要特别标注的尺寸值,则用点线引示。
2.2.3 符号线划的粗细、线段的长短和交叉线段的夹角等,没有标明的均以本图示的符号为准。
一般情况下,线划粗为0.15mm,点的直径为0.3mm,符号非主要部分的线划长为0.5mm,非垂直交叉线段的夹角为45゜或60゜。
2.3 定位符号的定位点和定位线2.3.1 符号图形中有一个点的,该点位地物的实地中心位置。
2.3.2 圆形、正方形、长方形等符号,定位点在其几何图形中心。
2.3.3 宽底符号(蒙古包、烟囱、水塔等)定位点在其底线中心。
2.3.4 底部为直角的符号(风车、路标、独立树等)定位点在其直角的顶点。
2.3.5 几种图形组成的符号(敖包、教堂、气象站等)定位点在其下方图形的中心点或交叉点。
2.3.6 下方没有底线的符号(窑、亭、山洞等)定位点在其下方两端点连线的中心点。
2.3.7 不依比例尺符号表示的其他符号(桥梁、水闸、拦水坝、岩溶漏斗等)定位点在其符号的中心点。
2.3.8 线状符号(道路、河流等)定位点在其符号的中轴线;依比例尺表示时,在两侧线的中轴线。
2.4 符号的方向和配置2.4.1 符号除简要说明中规定按真实方向表示者外,均垂直于南图廓线。
国家基本比例尺地图图式第1部分:1:500 1:1000 1:2000地形图图式
GB/T 20257.1-2007简介
本部分代替GB/T7929-1995《1∶500,1∶1000,1∶2000地形图图式》。
GB/T20257《国家基本比例尺地图图式》现分为4个部分:
---第1部分:1∶500 1∶1000 1∶2000地形图图式;
---第2部分:1∶5000 1∶10000地形图图式;
---第3部分:1∶25000 1∶50000 1∶100000地形图图式;
---第4部分:1∶250000 1∶500000 1∶1000000地形图图式。
本部分为GB/T20257的第1部分。
GB/T 20257的本部分规定了1:500、 1:1000、 1:2000地形图上表示的各种自然和人工地物、地貌要素的符号和注记的等级、规格和颜色标准、图幅整饰规格,以及使用这些符号的原则、要求和基本方法。
发布部门:中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布日期:2007-10-17
实施日期:2007-12-01
本标准主要内容包括:
前言
引言
1 范围
2 符号使用的一般规定
3 地形图分幅和颜色
4 符号与注记。
《国家基本比例尺地图图式第1部分:1∶5001∶10001∶2000地形图图式》修订说明马晓萍;马聪丽;张静;赵鑫【期刊名称】《测绘标准化》【年(卷),期】2016(032)003【摘要】2007年发布实施的《国家基本比例尺地图图式第1部分:1∶500 1∶1 000 1∶2000地形图图式》在某些方面已经不能满足当前地图表达的需求,需要进行修订.本次修订主要对部分已有符号进行修改完善,设计和规定新增地物符号,以及地物表达时的选取指标等,并进一步兼顾不同比例尺系列图式间的协调和统一,使图式更贴近现实应用,更好地服务于经济建设.【总页数】5页(P4-8)【作者】马晓萍;马聪丽;张静;赵鑫【作者单位】国家测绘地理信息局测绘标准化研究所陕西西安710054;国家测绘地理信息局测绘标准化研究所陕西西安710054;国家测绘地理信息局测绘标准化研究所陕西西安710054;国家测绘地理信息局测绘标准化研究所陕西西安710054【正文语种】中文【中图分类】P201.1【相关文献】1.新旧版1:5001:10001:2000比例尺地形图图式解读 [J], 秦自成;申仲舒;李兆丰;2.GB/T 20257.1-2017《国家基本比例尺地图图式第1部分:1∶500 1∶1000 1∶2000地形图图式》概述 [J],3.《国家基本比例尺地图图式第2部分:1∶50001∶10000地形图图式》修订说明[J], 黄琛;吕玉霞;段怡红;安德恭;刘小强;张莹4.《国家基本比例尺地图图式第3部分:1∶25 000 1∶50 000 1∶100 000地形图图式》修订说明 [J], 郭玉芳;邓国庆;殷小庆;严竞新;王焕萍5.《国家基本比例尺地图图式第4部分:1∶250 000 1∶500 000 1∶1 000 000地形图图式》修订说明 [J], 张坤;兀伟;解修平;段璐莹;陈骏因版权原因,仅展示原文概要,查看原文内容请购买。

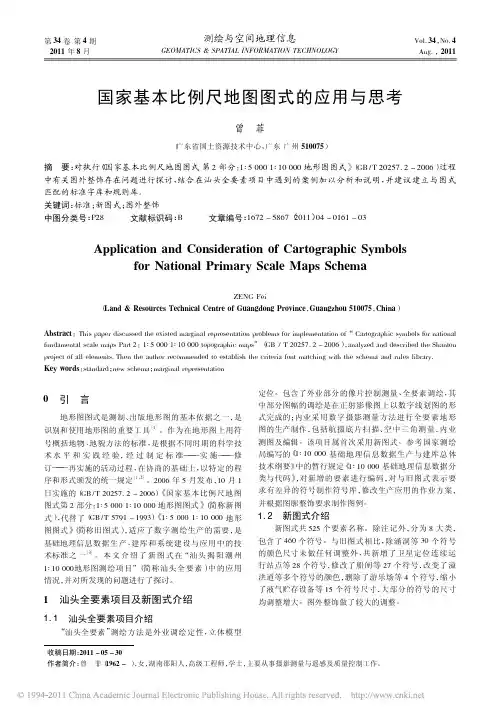

《国家基本比例尺地图图式》新标准简介公布
日前,国家测绘地理信息局测绘标准化研究所公布了《国家基本比例尺地图图式》新标准简介,具体如下,具体图式可登入中国测绘地理信息标准网或者国家测绘地理信息标准化服务平台查看。
1GB/T 20257.1―2017
GB/T 20257.1―2017《国家基本比例尺地图图式第1部分:1︰500 1︰1 000 1︰2 000地形图图式》代替GB/T 20257.1―2007《国家基本比例尺地图图式第1部分:1︰500 1︰1 000 1︰2 000地形图图式》,按照GB/T 1.1―2009给出的规则起草。
本标准于2017年10月14日发布,自2018年5月1日起实施。
GB/T 20257的本部分规定了1︰500、1︰1 000、1︰2 000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰,以及使用这些符号的方法和基本要求。
本部分适用于1︰500、1︰1 000、1︰2 000地形图的测绘。
编制地理底图或测绘相近比例尺地图可参照使用。
本部分的主要内容包括:范围、规范性引用文件、一般规定、符号与注记,以及附录A(规范性附录)说明注记简注表、附录B(资料性附录)示例和附录C(规范性附录)图廓整饰样式。
2GB/T 20257.2―2017
GB/T 20257.2―2017《国家基本比例尺地图图式第2部
分:1︰5 000 1︰10 000地形图图式》代替GB/T
20257.2―2006《国家基本比例尺地图图式第2部分:1︰5 000 1︰10 000地形图图式》,按照GB/T 1.1―2009给出的规则起草。
本标准于2017年10月14日发布,自2018年5月1日起实施。
GB/T 20257的本部分规定了1︰5 000、1︰10 000地形图上表示的各种地物、地貌要素的符号、注记和图幅整饰,以及使用这些符号方法和基本要求。
本部分适用于1︰5 000、1︰10 000地形图的测绘,编制地理底图可参照使用。
本部分的主要内容包括:范围、规范性引用文件、一般规定、符号与注记,以及附录A(规范性附录)说明注记简注表、附录B(资料性附录)样图示例和附录C(规范性附录)图廓整饰样式。
3GB/T 20257.3―2017
GB/T 20257.3―2017《国家基本比例尺地图图式第3部分:1︰25 000 1︰50 000 1︰100 000地形图图式》代替GB/T 20257.3―2006《国家基本比例尺地图图式第3部分:1︰25 000 1︰50 000 1︰100 000地形图图式》,按照GB/T 1.1―2009给出的规则起草。
本标准于2017年10月14日发布,自2018年5月1日起实施。
GB/T 20257的本部分规定了1︰25 000、1︰50 000、1︰100 000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰,以及使用这些符号的方法和基本要求。
本部分适用于1︰25 000、1︰50 000、1︰100 000地形图的测绘。
编制地理底图或测绘相近比例尺地图可参照使用。
本部分的主要内容包括:范围、规范性引用文件、一般规定、符号与注记,以及附录A(规范性附录)说明注记简注表、附录B(资料性附录)样图示例和附录C(规范性附录)图廓整饰样式。

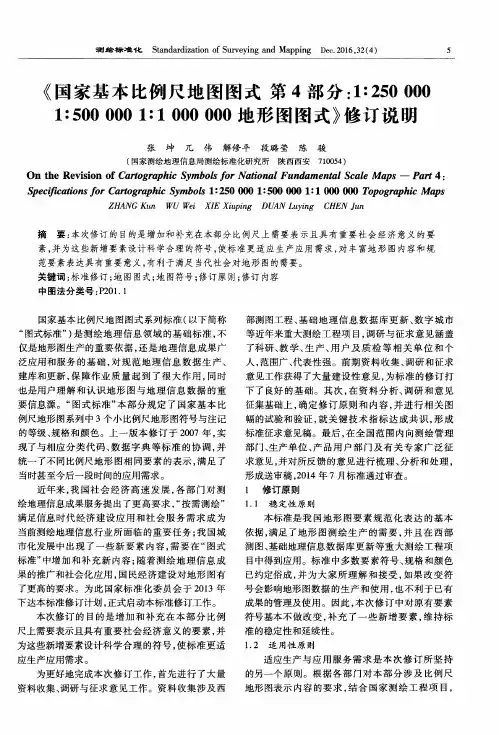

4GB/T 20257.4―2017
GB/T 20257.4―2017《国家基本比例尺地图图式第4部分:1︰250 000 1︰500 000 1︰1 000 000地形图图式》代替GB/T 20257.4―2007《国家基本比例尺地图图式第4部分:1︰250 000 1︰500 000 1︰1 000 000地形图图式》,按照GB/T 1.1―2009给出的规则起草。
本标准于2017年10月14日发布,自2018年5月1日起实施。
GB/T 20257的本部分规定了1︰250 000、1︰500 000、1︰1 000 000地形图上表示的各种地物、地貌要素的符号、注记和图廓整饰,以及使用这些符号的方法和基本要求。
本部分适用于1︰250 000、1︰500 000、1︰1 000 000地形图的测绘。
编制地理底图或测绘相近比例尺地图可参照使用。
本部分的主要内容包括:范围、规范性引用文件、一般规定、符号与注记,以及附录A(规范性附录)说明注记简注表、附录B(规范性附录)样图示例和附录C(规范性附录)图廓整饰样式。
