铁路综合接地系统--综合接地的设置要求
- 格式:doc
- 大小:111.50 KB
- 文档页数:14
高速铁路设计规范(试行)-之煤合接地21综合接地21. 1 一般规定21、1、1高速铁路应设置综合接地系统。
综合接地系统由贯通地线、接地极、接地端子及 接地连接线等构成。
1、2综合接地系统应遵循等电位连接得原则。
1、3接触网带电体5M 范围以内得铁路电气设备与金属构件应接入综合接地系统。
1、4线路两侧20M 范帀以内得铁路建(构)筑物得接地装置应纳入综合接地系统。
1、5避雷针得接地应设独立接地装置,当接地装置与与贯通地线得距离小于15M 时应接 入综合接地系统,其接入点与通信、信号及其她电子设备得接地连接点得间距宜大于15M •有 困难时应大于5M 。
21、1、6综合接地系统得接地电阻不应大于1Q 、21、1、7综合接地系统应利用桥梁、隧道、接触网支柱基础结构物内得非预应力结构钢筋 作为接地钢筋21、2贯通地线、引接线及横向连接线21、2、1高速铁路应沿线路两侧分别敷设贯通地线。
21、2、2贯通地线得敷设应符合下列规楚:1、 桥梁地段得贯通地线应敷设在在梁体上线路两侧得电缆槽内,每一条贯通地线均应在梁 体端部通过接地端子与桥梁接地极连接一次。
2、 隧道地段得贯通地线应敷设在隧道内线路两侧得电缆槽内,毎一条贯通地线应毎间隔约 100M.通过接地瑞子与隧道接地极连接一次。
3、 路基地段得贯通地线应敷设在线路两侧得电缆槽下方;路堤、土质及软质岩路塹地段, 贯通地线埋在距基床底层顶而-300M-400MM 处;硬质岩路堑地段,将贯通地线埋设于路肩 电缆槽下约-200MM 得沟中,并回填细粒上。
21、2、3贯通地线截面积得选择应符合下列规立:1、 应按照远期得牵引电流讣逢。
2、 满足正常情况下流过贯通地线最大牵引回流得需要。
3、 应满足接触网短路(短路时间按不大于100MS 讣)通过瞬间大电流时热稳是得要求。
4、 应根摇不同区段牵引回流得分布情况每段合理考虑。
21、2、4贯通地线得材质应耐腐蚀。
21、2、5路基地段,对应接触网支柱得同一里程处,设贯通地线得引接线,该引接线应与贯通地 线同材质、同截而。
铁路综合接地系统施工方案一、前言铁路交通是现代社会重要的交通枢纽之一,为了确保铁路线路运行的安全稳定,综合接地系统的设计和施工至关重要。
本文将详细介绍铁路综合接地系统的施工方案,包括施工前的准备工作、施工流程、材料选用以及施工质量的保障。
二、施工前准备在开始铁路综合接地系统的施工之前,需要进行充分的准备工作,包括确定施工方案、编制施工计划、准备必要材料和设备等。
此外,还需要进行现场勘察,确保施工区域的地形和条件适合施工。
施工前的准备工作至关重要,可以有效提高施工效率和质量。
三、施工流程铁路综合接地系统的施工流程分为以下几个步骤:1.清理施工区域:清除施工区域中的杂物和障碍物,确保施工环境整洁。
2.布置施工场地:根据设计方案布置施工场地,确保施工过程有序进行。
3.铺设接地电缆:按照设计要求铺设接地电缆,保证电气接地系统的连接顺畅。
4.连接接地设备:连接接地电缆与接地设备,确保接地系统的完整性和可靠性。
5.绝缘测试:对接地系统进行绝缘测试,确保接地系统符合安全标准。
6.施工完成:完成施工后进行验收,确保施工质量符合要求。
四、材料选用在铁路综合接地系统的施工中,材料的选用直接关系到施工质量和使用寿命。
常见的材料包括优质铜线、接地装置、绝缘材料等。
在选用材料时,需要考虑材料的导电性能、耐腐蚀能力以及使用环境等因素,以确保施工质量和接地系统的可靠性。
五、施工质量保障为了保证铁路综合接地系统的施工质量,需要做好以下几点工作:1.严格按照设计要求施工:确保施工过程中按照设计要求进行,不得擅自更改施工方案。
2.加强监督管理:建立施工管理制度,加强施工现场的监督管理,确保施工质量符合标准。
3.定期检测维护:定期对接地系统进行检测和维护,及时发现并解决问题,确保接地系统长期稳定运行。
结语铁路综合接地系统的施工是保障铁路线路运行安全的重要环节,只有严格按照施工方案进行施工,并加强监督管理和定期维护,才能确保接地系统的可靠性和稳定性。
高速铁路信号系统综合接地连接施工方法1.1.1.1分支贯通地线施工方法(I)分支地线与电缆同沟,敷设在电缆沟或槽的最底层并靠近大地侧。
(2)人工敷设贯通地线时,严禁压、折、摔、扭曲贯通地线,不得在地上拖拉贯通地线。
(3)贯通地线应在环境温度不低于一IOC时敷设。
(4)接地干线应具有牢固的机械强度和良好的电气连续性,过障碍处应采取相应的机械防护措施。
(5)桥、隧、路基相互之间的过渡段贯通地线应平顺连接。
(6)贯通地线的连接宜采用操作简单、连接可靠、经济合理的压接工艺,并满足以下要求:贯通地线的接续和型引接采用铜质“C”形压接件进行连接。
铜质形压接件的机械性能和化学成分满足国家标准《专用纯铜板》(GBl837-80)的相关规定。
压接时,使用压接力不小于12t的压接钳,压接钳具有压接力未达到规定值时不能自行解锁的功能。
连接处采取可靠防腐措施,使用寿命与贯通地线相同且满足免维护要求。
(7)贯通地线施工后应按设计规定的要求对标志进行编号。
1.1.1.2接地连接及等电位连接施工方法(1)各接地端子板应设置在便于安装和检查以及接近各种引入线的位置,避免装设在潮湿或有腐蚀性气体及易受机械损伤的地方。
(2)安全地线、屏蔽地线和防雷地线等地线均由综合接地系统引出。
室外箱盒的屏蔽地线、信号机的安全地线、空心线圈的防雷地线都应与贯通地线可靠连接。
(3)控制台室、继电器室、防雷分线室(或分线盘)、机房和电源室(电源引入处)应设置接地汇集线。
接地汇集线宜采用大于30m∏)><3∏]∏ι紫铜排,可相互连接成条形、环形或网格形,环形设置时不得构成闭合回路。
(4)接地汇集线受制造长度的限制需使用多根铜排时,铜排间直接连接的接触部分长度不少于60mm,接触面应打磨后用3个铜螺栓双螺帽连接。
(5)电源室(电源引入处)防雷箱处、防雷分线室(或分线盘)处的接地汇集线应单独设置,并分别与环形接地装置单点冗余连接。
其余接地汇集线可采用截面积不小于50mm2有绝缘外护套的多芯铜导线或30mm×3mm紫铜排相互连接后与环形接地装置单点冗余连接。

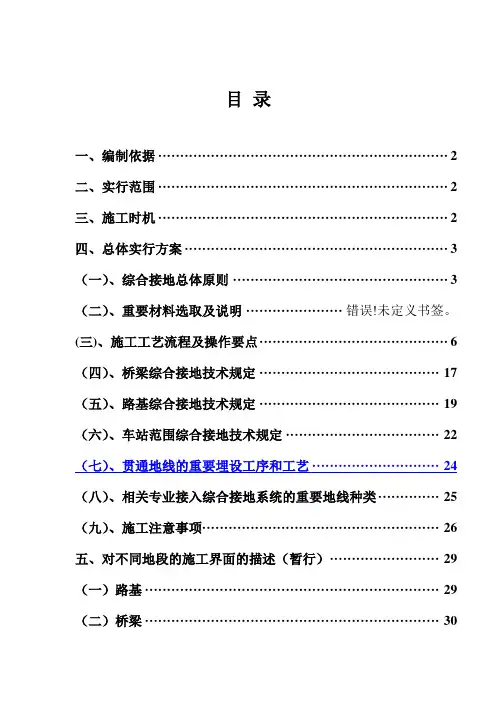

目录一、编制依据 (2)二、实行范围 (2)三、施工时机 (2)四、总体实行方案 (3)(一)、综合接地总体原则 (3)(二)、重要材料选取及说明 ······················错误!未定义书签。
(三)、施工工艺流程及操作要点 (6)(四)、桥梁综合接地技术规定 (17)(五)、路基综合接地技术规定 (19)(六)、车站范围综合接地技术规定 (22)(七)、贯通地线的重要埋设工序和工艺 (24)(八)、相关专业接入综合接地系统的重要地线种类 (25)(九)、施工注意事项 (26)五、对不同地段的施工界面的描述(暂行) (29)(一)路基 (29)(二)桥梁 (30)六、质量、安全及环保措施 (32)xx客专综合接地实行方案一、编制依据及原则1.1 铁路工程建设通用参考图(铁路综合接地系统)(通号【2023】9301)。
1.2 客运专线综合接地技术实行办法(暂行)(铁集成【2023】220号)。
1.3xx客运专线接触网基础、综合接地预埋技术交底会议纪要。
1.4 铁路信号设备雷电及电磁兼容综合防护实行指导意见(铁运【2023】26号)。
1.5铁路防雷、接地设计专业分工及文献编制研讨会议纪要(鉴信【2023】96号)。
1.6 xx客运专线站前接口工程施工图技术交底。
1.7 GB/T19001--2023质量标准体系、GB/T24001-1996环境管理体系和GB/T28001-2023职业健康安全标准。
二、实行范围DKxx+xxx~DKxx+xx段综合接地工程,其中涉及线路、轨道、站场、桥梁、房建、通信、信号、电力、电气化、车辆、给排水、电磁兼容等专业的综合接地。
三、施工时机与站前工程同步实行。
路基综合接地相关要求一、技术要求1、路基地段接地极充分利用接触网支柱基础。
2、路堤、土质及软质岩路堑地段,贯通地线埋设埋深距基床底层顶面-30cm~-40cm。
分支引线设置在每个接触网支柱处,分支引接线应弧形下穿电缆槽、水沟等,无明显折角。
3、硬质岩路堑地段,将贯通地线埋设于通信、信号电缆槽下约20cm,沟中回填细粒土。
4、涵洞地段的贯通地线在通信信号电缆槽安装前,将其敷设在电缆槽靠线路侧面的下部位置。
分支引线设置在每个接触网支柱处,分支引接线应弧形下穿电缆槽、水沟等,无明显折角。
5、路与桥、隧在邻近过渡段的路基通信信号电缆槽侧壁处预留接地端子,并预埋分支引接线,将接地端子与贯通地线连接。
桥、遂地段的贯通地线沿通信信号电缆槽敷设至路基段,采用L形连接器将贯通地线与路基段通信信号电缆槽预留的接地端子连接。
6、声屏障接地在百米段落的中部的某个立柱(靠近接触网支柱)基础内预制接地端子,并与锚栓柱焊接;声屏障接地端子通过不锈钢连接线与路基电缆槽接地端子连接。
二、施工程序与工艺流程路基施工时同步完成贯通地线敷设工作,线路两侧均在设计指定位置埋设。
采用人工配合专用机具敷设,敷设后的线缆平直,无损伤。
敷设完成后立即对贯通地线接地电阻进行测试,每隔500米进行一次测试,必要时,增设接地极,确保贯通地线接地电阻符合设计要求。
贯通地线每间隔500m左右用同材质、同规格的铜线横向连接一次,每间隔50m用引接线引出至电缆槽内。
引接线露出300mm,在电缆槽道施工时,从电缆槽底部预留孔引入信号电缆槽内,与电缆槽内的接地端子排相连。
贯通地线的敷设在桥头引出路基面,与桥上贯通地线对接。
三、施工要求1、分支引接线的埋设①贯通地线通过分支引接线侧向水平引至路基边坡,沿护肩底以及电缆槽底引至通信信号电缆槽靠线路侧内壁位置,与电缆槽侧壁预留的接地端子引接线压接。
②每个接触网支柱处、跨线建筑物处及桥梁与路基、过渡段处各埋设一根分支引接线,材质同贯通地线。
铁路综合接地系统施工方案1. 引言铁路综合接地系统是铁路电气化设备中必不可少的一部分,它在保障铁路线路正常运行、确保安全可靠方面起到重要作用。
本文档旨在提供一份铁路综合接地系统施工方案,帮助施工人员顺利完成项目。
2. 施工准备在开始施工之前,需要进行以下准备工作:2.1 施工人员培训确保施工人员具备足够的专业知识和技能,了解铁路综合接地系统的工作原理和施工流程。
2.2 施工材料准备准备所需的施工材料,包括接地导线、接地电极、接地剂等。
2.3 设备检查和维护检查施工所需的设备是否完好并进行必要的维护,确保设备正常使用。
3. 施工流程铁路综合接地系统的施工包括以下步骤:3.1 地质勘察在施工前进行地质勘察,了解施工区域的地质情况,选择合适的地点铺设接地导线和安装接地电极。
3.2 接地导线铺设根据设计要求,选择合适的接地导线规格,将接地导线铺设在合适的位置。
确保导线铺设完整、牢固,并与其他设备连接良好。
3.3 接地电极安装根据设计要求,选择合适的接地电极类型,并进行正确安装。
确保接地电极与土壤有良好接触,并固定稳固。
3.4 接地剂使用根据需要,在接地电极周围施加适量的接地剂,提高接地效果,并确保接地系统的稳定性。
3.5 接地系统连接将铁路综合接地系统与其他设备进行正确的连接,确保接地系统能够正常工作。
3.6 系统测试在施工完成后,对接地系统进行必要的测试,包括接地电阻测试、接地系统性能测试等,确保接地系统符合设计要求,并能够正常工作。
4. 施工安全措施在进行铁路综合接地系统施工时,需要遵循以下安全措施:•施工人员必须佩戴适当的个人防护设备,如安全帽、防护服等。
•施工现场必须清洁整齐,杂物必须清理干净,确保施工安全。
•操作人员必须严格按照施工流程操作,禁止擅自修改或更改施工方案。
•在进行接地系统连接时,必须确保设备处于安全断电状态。
5. 施工质量控制为确保铁路综合接地系统的施工质量,需要进行以下控制措施:•在施工过程中,进行全程监控和记录施工情况,以便后期检查和评估。

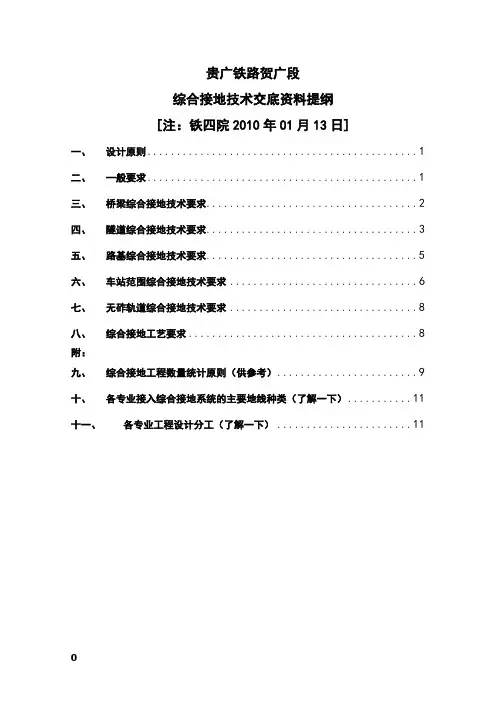

贵广铁路贺广段综合接地技术交底资料提纲[注:铁四院2010年01月13日]一、设计原则 (1)二、一般要求 (1)三、桥梁综合接地技术要求 (2)四、隧道综合接地技术要求 (3)五、路基综合接地技术要求 (5)六、车站范围综合接地技术要求 (6)七、无砟轨道综合接地技术要求 (8)八、综合接地工艺要求 (8)附:九、综合接地工程数量统计原则(供参考) (9)十、各专业接入综合接地系统的主要地线种类(了解一下) (11)十一、各专业工程设计分工(了解一下) (11)贵广铁路贺广段综合接地设计交底综合接地的设置要求一、设计原则1.综合接地系统工程设计应根据铁路等级,因地制宜地采取防护措施,达到保护人身安全和设备安全的要求。
2.综合接地系统由贯通地线、接地装置(或接地极)、引接线、接地端子等构成。
综合接地系统的接地电阻应不大于1Ω。
3.综合接地系统以贯通地线为主干,充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体,形成低阻等电位综合接地平台。
4.沿线距接触网带电体5m范围内的金属构件和需接地的构筑物和设备应通过引接线就近接入综合接地系统。
5.距线路两侧20m范围内的铁路设备房屋的接地装置应接入综合接地系统。
6.不便与铁路综合接地系统等电位连接的第三方设施必须采取可靠的隔离或绝缘等措施。
二、一般要求1.全线上、下行每侧贯通一根地线。
贯通地线及各种引接线均采用铜截面为:肇庆以西采用70mm2、肇庆以东采用35mm2的耐腐蚀并符合环保要求的接地铜缆。
[注:四线并行段采用70mm2]2.接地端子的设置应便于设备、设施就近接入综合接地系统,方便工程实施。
3.桥梁、隧道、无砟轨道、接触网支柱基础等结构物内的接地装置应优先利用结构物中的非预应力结构钢筋作为自然接地体;当没有结构钢筋可以利用时,可增加专用的接地钢筋;当自然接地体的接地电阻达不到要求时应增加人工接地体。
预应力钢筋不应接入综合接地系统。
4.接地装置应通过结构物内预埋的接地端子与贯通地线可靠连接。

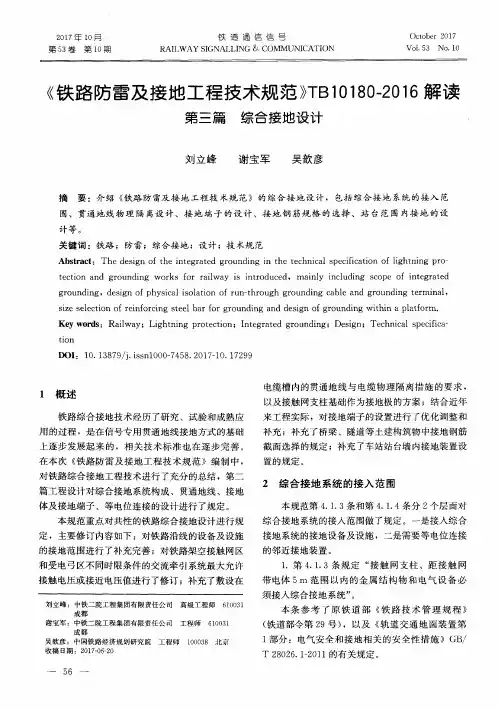

《高速铁路设计规范(试行)》(下册)(第一稿)12 综合接地12.1 一般规定12.1.1 综合接地设计原则1、综合接地系统工程设计应根据铁路等级、不同地区、不同设备,因地制宜地采取防护措施,应人为本、全面规划、统筹考虑、综合防护。
2、综合接地应遵循等电位连接的原则,以达到保护人身安全和设备安全的要求。
3、在综合接地系统中的接地电阻应不大于1Ω。
4、综合接地系统应充分利用桥梁、隧道、接触网支柱基础结构物内的非预应力结构钢筋作为接地钢筋,原则上不再增加专用的接地钢筋。
12.1.2综合接地系统由贯通地线、接地极及接地端子及接地连接线等构成。
1.综合接地系统沿线路两侧分别敷设的贯通地线,并充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为贯通地线的接极,形成等电位综合接地平台。
2. 综合接地系统通过接地连接线将铁路沿线建筑物、构筑物的防雷接地、强弱电设备的工作接地、保护接地、防过电压接地、防静电接地、屏蔽接地等与贯通地线等电位连接起来,以确保人身安全和设备安全。
12.1.3综合接地系统设计应考虑的基本要素主要有接地电阻、等电位连接、钢轨电位、接触电压和跨步电压、系统安全、电流腐蚀等。
12.1.4纳入综合接地的设备及设施规定:1.距接触网带电体5m范围以内的金属构件、轨旁设施和设备应接入综合接地系统。
2.距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。
3.不便与铁路综合接地系统等电位连接的第三方设施(路外公共建筑物、公共电力系统、金属管线等设施)必须采取可靠的隔离或绝缘等措施。
12.1.4 建筑物内钢筋的使用原则1.构筑物内兼有接地功能的结构钢筋和专用接地钢筋应满足:接触网短路电流Ik ≤25KA时,钢筋截面应不小于120mm2;接触网短路电流Ik >25KA 时,钢筋截面应不小于200mm2(或直径不小于16mm)。
当结构钢筋的截面不满足要求时,可将相邻的二根结构钢筋并接使用,使总截面不小于120mm2或200mm2的要求;也可采用将结构钢筋局部更换为φ14或φ16钢筋。
综合接地系统实施工艺1 总体要求1.1距接触网带电体5m范围以内的金属结构和设备应接入综合接地系统,对未采用综合接地系统的铁路,其金属结构和设备均应接地。
1.2采用综合接地系统的电气化铁路,距铁路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。
1.3 在综合接地系统中,建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω。
1.4 路外公共建筑物、公共电力系统、金属管线等设施,必须采取与铁路综合接地系统可靠的隔离或绝缘等措施。
1.5 接地装置应优先利用建筑物中的非预应力结构钢筋作为自然接地体,当自然接地体的接地电阻达不到要求时应增加人工接地体.1.6 建筑物垂直接地体应均匀布置,间距不应小于其长度的两倍,接地体顶部埋深距地面不宜小于0.6m。
1.7 接地端子的设置应便于设备、设施就近接入综合接地系统和工程实施。
2 建筑物接地及等电位连接2。
1 建筑物防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时,接地装置的接地电阻值应按接入设备中要求的最小值确定。
2。
2 建筑物接地装置应优先利用其基础内的非预应力结构钢筋,并应满足下列要求:1 当基础采用础酸盐水泥和周围土壤的含水量不低于4%及基础的外表面无防腐层时,宜利用基础的钢筋作为接地装置。
2 接地体间及接地体与外引线间必须有可靠的电气连接.应将建筑物四周的混凝土基础内的主钢筋焊接连通,构成闭合的基础接地网,其网格尺寸应不大于5m(信号楼要求不大于3m)。
网格交叉处、与外引线或预埋连接板间的连接应焊接.2.3 信号楼(或中间站行车室)应在建筑物四周散水外大于1m处,埋设环形人工接地体,并与建筑物四角及每隔5~10m的基础接地网钢筋焊接一次,接地电阻不应于大于1Ω。
2。
4 变、配电所(包括室外的配电装置)的接地装置除利用自然接地体外,还应敷设以水平接地体为主的环形人工接地网。
其网孔尺寸通过计算确定,应满足发生单相接地时将接触电压和跨步电压聊到允许值的要求。
贵广铁路贺广段综合接地技术交底资料提纲[注:铁四院2010年01月13日]一、设计原则 (1)二、一般要求 (1)三、桥梁综合接地技术要求 (2)四、隧道综合接地技术要求 (3)五、路基综合接地技术要求 (5)六、车站范围综合接地技术要求 (6)七、无砟轨道综合接地技术要求 (8)八、综合接地工艺要求 (8)附:九、综合接地工程数量统计原则(供参考) (9)十、各专业接入综合接地系统的主要地线种类(了解一下) (11)十一、各专业工程设计分工(了解一下) (11)贵广铁路贺广段综合接地设计交底综合接地的设置要求一、设计原则1.综合接地系统工程设计应根据铁路等级,因地制宜地采取防护措施,达到保护人身安全和设备安全的要求。
2.综合接地系统由贯通地线、接地装置(或接地极)、引接线、接地端子等构成。
综合接地系统的接地电阻应不大于1Ω。
3.综合接地系统以贯通地线为主干,充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体,形成低阻等电位综合接地平台。
4.沿线距接触网带电体5m范围内的金属构件和需接地的构筑物和设备应通过引接线就近接入综合接地系统。
5.距线路两侧20m范围内的铁路设备房屋的接地装置应接入综合接地系统。
6.不便与铁路综合接地系统等电位连接的第三方设施必须采取可靠的隔离或绝缘等措施。
二、一般要求1.全线上、下行每侧贯通一根地线。
贯通地线及各种引接线均采用铜截面为:肇庆以西采用70mm2、肇庆以东采用35mm2的耐腐蚀并符合环保要求的接地铜缆。
[注:四线并行段采用70mm2]2.接地端子的设置应便于设备、设施就近接入综合接地系统,方便工程实施。
3.桥梁、隧道、无砟轨道、接触网支柱基础等结构物内的接地装置应优先利用结构物中的非预应力结构钢筋作为自然接地体;当没有结构钢筋可以利用时,可增加专用的接地钢筋;当自然接地体的接地电阻达不到要求时应增加人工接地体。
预应力钢筋不应接入综合接地系统。
4.接地装置应通过结构物内预埋的接地端子与贯通地线可靠连接。
接地端子应直接浇筑在混凝土结构内,表面与结构面齐平。
5.构筑物内兼有接地功能(含连接)的结构钢筋和专用接地钢筋应满足:接触网短路电流不大于25KA时,钢筋截面不应小于120mm(或直径不小于14mm);接触网短路电流大于25KA 时,钢筋截面不应小于200mm(或直径不小于16mm)。
当构筑物内兼有接地功能(含连接)的结构钢筋的截面不满足要求时,可将相邻的二根钢筋并接使用(无需改变钢筋的间距)或局部更换直径为14mm或16mm的钢筋。
6.结构物内的接地钢筋之间均要求可靠焊接,保证电气连接。
具体技术要求按照桥梁、隧道、路基、轨道、站台、建筑物等各工点设计的要求实施。
三、桥梁综合接地技术要求1.桥梁地段贯通地线铺设在两侧的通信信号电缆槽内,并采取砂防护。
充分利用桥墩基础作为接地极。
2.桥梁地段综合接地均采用桥隧型接地端子。
3.无砟轨道桥梁接地设置要求,应在梁体上表层(或保护层)设纵向接地钢筋,分别设于两侧防护墙下部及上、下行无砟轨道底座板间的1/3和2/3处,并纵向贯通整片梁;轨道底座板间的纵向接地钢筋距混凝土表面的距离应小于100mm。
纵向接地钢筋与梁端的横向结构钢筋连接,实现两侧贯通地线的横连。
4.有砟轨道桥梁接地设置要求,应利用梁端的横向结构钢筋作为接地钢筋并与梁底的接地端子连接,道砟厚度小于0.3m的梁体上表面适当位置处应设纵向接地钢筋。
5.桩基础桥墩接地设置,在每根桩中应有一根通长接地钢筋,桩中的接地钢筋在承台中应环接,桥墩中应有二根接地钢筋,一端与承台中的环接钢筋相连,另一端与墩帽处的接地端子相连。
6.明挖基础桥墩接地设置:(1)在基底底面设一层钢筋网做为水平接地极,水平接地极应满布基底底面;钢筋网格间距宜按照1m×1m设置,中部"十字"交叉的两根钢筋上的网格节点应施以"L"形焊接,外围钢筋应闭合焊接,其他节点绑扎;水平接地极钢筋网格的外缘距承台混凝土底面不大于70mm。
(2)桥墩中应有二根接地钢筋,一端与基底水平接地极(钢筋网)中的钢筋相连,另一端与墩帽处的接地端子相连,以上接地钢筋均可用基底、桥墩中的结构钢筋代替。
7.桥梁地段声屏障接地设置:桥上由导电材料制成的声屏障及支架应在其结贵广铁路贺广段综合接地设计交底构内预留接地端子,就近与桥上预留的接地端子连接。
8.桥台接地设置:墩体内设置接地钢筋,桥台面接地钢筋参照桥梁体的接地设置要求实施。
9.跨线桥(及其他建筑物)接地设置:在墩内及梁体内设纵、横向接地钢筋,通过桥墩下部的接地端子与线路两侧综合接地系统预留的接地端子连接。
10.框架桥、涵接地设置:框架桥梁、涵顶面填土高度小于100mm时需采取接地措施,就近接入综合接地系统;下部侧墙结构钢筋可不接入综合接地系统。
11.每座桥梁的每个桥墩均应按照要求设置接地装置,并接入综合接地系统。
四、隧道综合接地技术要求1.隧道地段贯通地线铺设在两侧的通信信号电缆槽内,并采取砂防护措施。
2.在两侧通信信号电缆槽的线路侧外缘各设一根纵向接地钢筋,每100m断开一次。
用于隧道内接地极、接触网断线保护接地及接地钢筋间的等电位连接。
3.隧道二次衬砌中的接地钢筋设置:(1)二次衬砌中有结构钢筋的隧道:a.利用二次衬砌的内层纵、环向结构钢筋作为接触网断线保护接地钢筋;b.接触网线垂直向上在拱顶的投影线两侧,以0.5m为间隔,各选3根纵向结构钢筋作为接地钢筋;c.上述投影线两侧各1.5m外的其他位置,以1m为间隔,选择纵向结构钢筋作为接地钢筋;d.在每个台车位(作业段)中部选一根环向结构钢筋作为环向接地钢筋,环、纵向接地钢筋间可靠焊接;纵向接地钢筋在作业段间可不连接;e.每个作业段内的环向接地钢筋与两侧通信信号电缆槽靠线路侧外缘的纵向接地钢筋连接。
(2)二次衬砌中无结构钢筋的隧道,除接触网吊柱基础接地外,不再单独考虑接地钢筋设置。
环向接地钢筋设置位置根据接触网专业提供的里程位置埋设。
(3)线路两侧的贯通地线通过隧道内环向接地钢筋实现横向连接。
4.隧道接地极设置:(1)对于一般拱墙设防水板的衬砌隧道,应充分利用隧道的初期支护锚杆、钢架、钢筋网或底板钢筋。
a.I、II级围岩有底板钢筋的隧道及明洞地段,利用隧道底板下层的结构钢筋做为接地极;b.III级围岩隧道,利用锚杆和专用环向接地钢筋做为接地极;c.IV、V级以上围岩隧道,利用锚杆、钢拱架(或钢网片)做为接地极;d.隧道底板接地极按照1米间隔选用底板结构钢筋,即在隧道底板的底层形成一个1m×1m的单层钢筋网,中部"十字"交叉的两根钢筋上的网格节点要求施以"L"形焊接,其他节点绑扎;底板接地钢筋网按照一个台车位的长度考虑,间隔一个台车位设置一处。
e.锚杆接地极以约一个台车长度为间隔设置,用作接地极的锚杆环向间距要求为2倍锚杆长度;接地锚杆与钢网片、钢拱架或专用环向接地钢筋可靠焊接。
(2)抗水压衬砌及全封闭衬砌瓦斯隧道在仰拱填充层内间隔一个台车位设置一处钢筋网作为接地极。
即在仰拱填充层内设置一个1m×1m的单层钢筋网,中部"十字"交叉的两根钢筋上的网格节点要求施以"L"形焊接,其他节点绑扎;底板接地钢筋网按照一个台车位的长度考虑,间隔一个台车位设置一处。
5.接地钢筋间的连接:隧道内的锚杆接地极、底板接地极和二次衬砌内的接地钢筋等接地装置均应通过连接钢筋与两侧电缆槽靠线路侧外缘的纵向接地钢筋连接。
6.接地端子设置:见隧道图纸(1)隧道内接地装置均采用桥隧型接地端子。
(2)从隧道进口2m处开始,在两侧电力电缆槽内侧壁,每间隔100m设置一个接地端子,小于100m的隧道在中部设一处。
接地端子供隧道接地装置与贯通地线的接地连接。
(3)从隧道进口2m处开始,在两侧通信信号电缆槽内每间隔100m在靠水沟侧内侧壁预埋1个接地端子,供接地装置与贯通地线的连接。
每间隔50m在通信信号电缆槽靠线路侧侧墙外缘预埋1个接地端子,小于50m的隧道在中部设一处。
接地端子供轨旁设备、设施接地。
(4)在每个专用洞室、变压器洞室两侧壁下部设置接地端子(距地面20~30cm),供洞室内设备、设施接地。
贵广铁路贺广段综合接地设计交底(5)上述所有的接地端子均通过连接钢筋与电缆槽外缘的纵向接地钢筋连接。
(6)当接触网槽道基础采用预埋方式时,需将基础与二次衬砌内的环向或纵向接地钢筋焊接;当基础采用后植入安装方式时,需在安装基础的位置预埋接地端子,并与二次衬砌内的环向或纵向接地钢筋焊接。
五、路基综合接地技术要求1.路基地段的贯通地线、分支引接线的埋设应与路基工程同步实施。
2.路基地段贯通地线埋设:(1)一般路基地段沿线路两侧各设一根贯通地线,位于通信信号电缆槽外侧内壁正下方的基床底层中,接地极充分利用接触网支柱基础。
(2)路堤、土质及软质岩路堑地段的贯通地线埋深距基床底层顶面-30cm~-40cm处;硬质岩路堑地段,将贯通地线埋设于通信、信号电缆槽下约20cm,沟中回填细粒土。
(3)涵洞地段的贯通地线在通信信号电缆槽安装前,将其敷设在电缆槽靠线路侧面的下部位置。
(4)贯通地线纵向通过路基地段的电缆井(不含过渡段电缆井)时,应从手孔下约20cm通过,在手孔施做时,应避免机械对贯通地线的损伤。
3.分支引接线的埋设:(1)贯通地线通过分支引接线侧向水平引至路基边坡,沿护肩底以及电缆槽底引至通信信号电缆槽靠线路侧内壁位置,与电缆槽侧壁预留的接地端子引接线压接。
(2)每个接触网支柱处、跨线建筑物处及桥梁与路基、隧道与路基过渡段处各埋设一根分支引接线,材质同贯通地线。
4.路基与桥梁、路基与隧道过渡段贯通地线连接(1)在邻近过渡段的路基通信信号电缆槽侧壁处预留接地端子,并预埋分支引接线将接地端子与贯通地线连接。
(2)桥隧地段的贯通地线沿通信信号电缆槽敷设至路基段,采用 L 形连接器将贯通地线与路基段通信信号电缆槽预留接地端子连接。
5.两侧贯通地线间的横向连接:附横向连接里程表(1)长度超过1000m的路基地段,每间隔500m左右将上下行贯通地线连接一次。
(2)长度为500~1000m的路基地段,在路基段中间将上下行贯通地线连接一次。
(3)长度小于500m的路基地段,不考虑贯通地线的横向连接。
(4)横向连接线的规格、埋设深度、埋设工序及工艺与贯通地线相同。
6.路基地段接地极、接地端子设置(1)路基地段利用接触网支柱基础作为接地极使用。
在施作接触网支柱基础时,在基础沿线路方向小里程侧面预制接地端子,接地端子的连接钢筋要求与基础内结构钢筋和至少两根接触网支柱基础螺栓可靠焊接;接地端子供轨旁设备及无砟轨道板等设施接地;接地极通过不锈钢连接线与通信信号电缆槽内的接地端子连接。
