四电接口作业指导书一、适用范围适用于新建云桂铁路云南段站前工程三标段DK407+070～DK473+300范围内所有四电接口工程。
二、编制依据1、《铁路综合接地系统》（通号（2009）9301）2、《接口工程管理办法》（云桂云铁工【2013】8号）2、《铁路路基电缆槽》（通路(2008)8401）3、《客运专线铁路接触网H型钢柱》（通化（2008）1301）4、《客运专线常用跨度梁桥面附属设施》（通桥20088388A）5、各种验收标准：①《高速铁路电力牵引供电工程施工质量验收标准》（TB10758-2010）②《高速铁路信号工程施工质量验收标准》（TB10756-2010）③《高速铁路电力工程施工质量验收标准》（TB10757-2010）④《高速铁路通信工程施工质量验收标准》（TB10755-2010）5、各种施工指南，铁道部2010年12月9日铁建设（2010）241号文①《高速铁路通信工程施工技术指南》②《高速铁路信号工程施工技术指南》③《高速铁路电力工程施工技术指南》④《高速铁路电力牵引供电工程施工技术指南》三、编制目的为加强云桂铁路（云南段）3标建设项目土建基础工程施工现场的接口管理，特编制本《四电接口工程施工作业指导书》。
四、实施范围标段内四电系统与路基工程、桥梁工程、隧道工程、轨道工程等专业的接口。
五、接口工程管理原则(1)收到施工图纸后，项目部组织相关人员进行施工图纸审核，把图纸中的接口事项单独列出，避免施工时遗漏。
接口管理工作必须严格按设计文件及规定的程序办理。
(2)项目部组织专人配合监理单位，依据设计文件并结合接口存在的问题，整理归纳出各专业接口监控要点。
(3)在站前路基、桥梁、隧道等主工序流程的基础上，根据接口实施的阶段，在相应位置增加接口工序，制定接口施工工艺。
(4)项目部组织编制完成的接口施工作业指导书、接口验收细则等。
(5)接口管理的过程和结果必须以正式的书面形式进行记录并签认。
![隧道水沟电缆槽技术交底书[1]](https://img.taocdn.com/s1/m/587011e0a48da0116c175f0e7cd184254b351bc8.png)

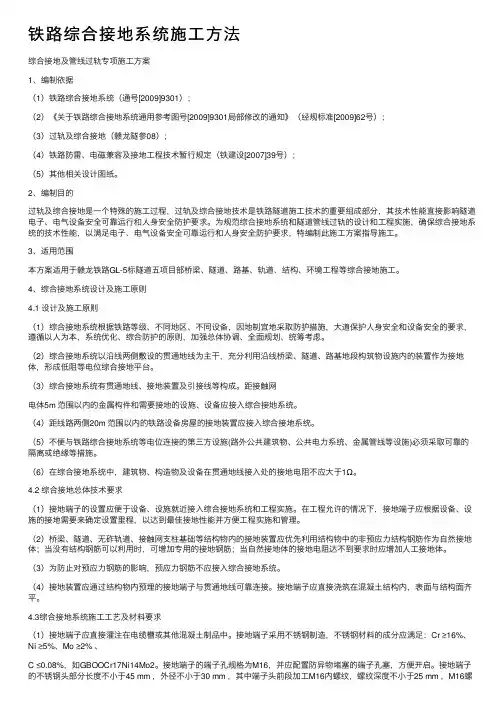

京石客运专线JS-1标段综合接地工程贯通地线敷设及连接施工工艺标准中铁电气化局集团有限公司西安通信信号工程处电力分公司二零一二年五月目录一、概述 (3)二、依据标准 (3)三、总体原则 (3)四、技术要求 (4)五、贯通地线的材质 (8)六、贯通地线的连接工艺 (9)七、接地端子及接地母排 (9)八、路基地段贯通电缆埋设 (10)九、接地端子与贯通地线连接 (18)附图：综合接地系统实施界面示意图 (21)一、概述铁路综合接地就是将铁路沿线的牵引供电回流系统、电力供电系统、信号系统、通信及其他电子信息系统、建筑物、道床、站台、桥梁、隧道、声屏障等需要接地的装置通过贯通地线连成一体的接地系统。
同时该贯通地线也是牵引回流的一个主要回路，从原理上来说，其实就是一个共用接地系统并通过等电位连接构成铁路的一个等电位体。
本文主要通过京石客运专线综合接地工程讲述了铁路综合接地系统的总体原则，还有涉及到路基、桥梁、隧道、无咋轨道、站台及有关地点接地敷设的技术要求和贯通地线的敷设、及连接工艺等。
二、依据标准（1）《客运专线综合接地技术实施办法（暂行）》（铁集成【2006】220号）（2）《铁路防雷、电磁兼容及接地工程技术暂行规定》（铁建设【2007】39号）（3）铁路工程建设通用参考图《铁路综合接地系统》（通号（2009）9301）（4）《四点接口及综合接地系统施工指导手册》京石铁路客运专线有限责任公司三、总体原则（1）为保证人身安全和设备安全，客运专线采用综合接地系统方式。
综合接地系统由贯通地线、接地装置及引接线等构成。
（2）距接触网带电体5m范围以内各专业需要接地的构筑物和设备应接入综合接地系统。
（3）距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。
（4）不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物、公共电力系统、金属管线等设施）必须采取可靠的隔离或绝缘等措施。
（5）在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不大于1Ω。
综合接地工程贯通地线敷设及连接施工工艺标准目录一、概述 (3)二、依据标准 (3)三、总体原则 (3)四、技术要求 (4)五、贯通地线的材质 (8)六、贯通地线的连接工艺 (9)七、接地端子及接地母排 (9)八、路基地段贯通电缆埋设 (10)九、接地端子与贯通地线连接 (18)附图：综合接地系统实施界面示意图 (21)一、概述铁路综合接地就是将铁路沿线的牵引供电回流系统、电力供电系统、信号系统、通信及其他电子信息系统、建筑物、道床、站台、桥梁、隧道、声屏障等需要接地的装置通过贯通地线连成一体的接地系统。
同时该贯通地线也是牵引回流的一个主要回路，从原理上来说，其实就是一个共用接地系统并通过等电位连接构成铁路的一个等电位体。
本文主要通过京石客运专线综合接地工程讲述了铁路综合接地系统的总体原则，还有涉及到路基、桥梁、隧道、无咋轨道、站台及有关地点接地敷设的技术要求和贯通地线的敷设、及连接工艺等。
二、依据标准（1）《客运专线综合接地技术实施办法（暂行）》（铁集成【2006】220号）（2）《铁路防雷、电磁兼容及接地工程技术暂行规定》（铁建设【2007】39号）（3）铁路工程建设通用参考图《铁路综合接地系统》（通号（2009）9301）（4）《四点接口及综合接地系统施工指导手册》京石铁路客运专线有限责任公司三、总体原则（1）为保证人身安全和设备安全，客运专线采用综合接地系统方式。
综合接地系统由贯通地线、接地装置及引接线等构成。
（2）距接触网带电体5m范围以内各专业需要接地的构筑物和设备应接入综合接地系统。
（3）距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。
（4）不便与铁路综合接地系统等电位连接的第三方设施（路外公共建筑物、公共电力系统、金属管线等设施）必须采取可靠的隔离或绝缘等措施。
（5）在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不大于1Ω。
（6）贯通地线应耐腐蚀并符合环保要求。
