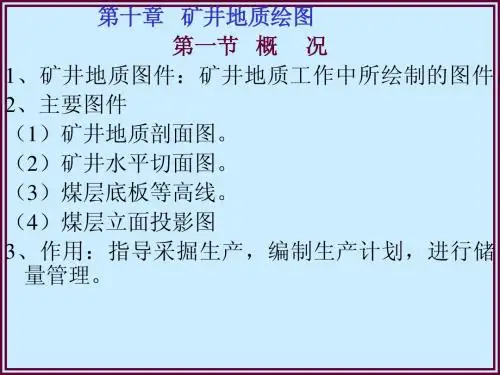

煤矿剖面图作图步骤

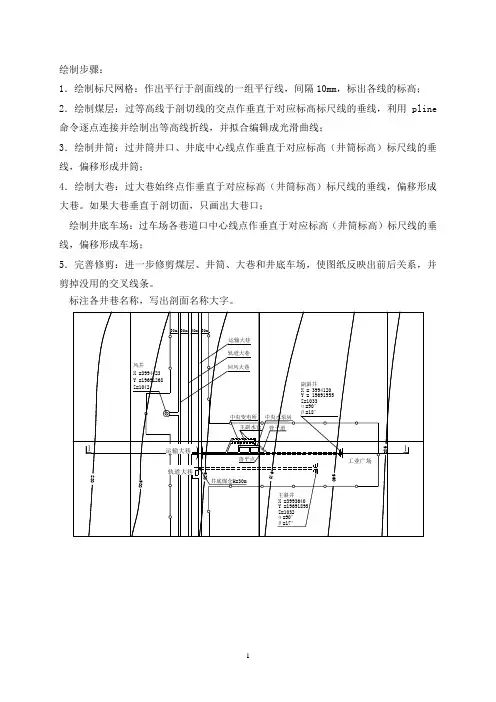

绘制步骤：
1．绘制标尺网格：作出平行于剖面线的一组平行线，间隔10mm，标出各线的标高；2．绘制煤层：过等高线于剖切线的交点作垂直于对应标高标尺线的垂线，利用pline 命令逐点连接并绘制出等高线折线，并拟合编辑成光滑曲线；
3．绘制井筒：过井筒井口、井底中心线点作垂直于对应标高（井筒标高）标尺线的垂线，偏移形成井筒；
4．绘制大巷：过大巷始终点作垂直于对应标高（井筒标高）标尺线的垂线，偏移形成大巷。

如果大巷垂直于剖切面，只画出大巷口；
绘制井底车场：过车场各巷道口中心线点作垂直于对应标高（井筒标高）标尺线的垂线，偏移形成车场；
5．完善修剪：进一步修剪煤层、井筒、大巷和井底车场，使图纸反映出前后关系，并剪掉没用的交叉线条。

标注各井巷名称，写出剖面名称大字。

+950
+1000
+1050+900+850
+800+700+750+1100+1150+650
+950+1000+1050+900
+850+800+700+750+1100+1150+650
主斜井
副斜井
风井
Ⅰ-Ⅰ剖面。

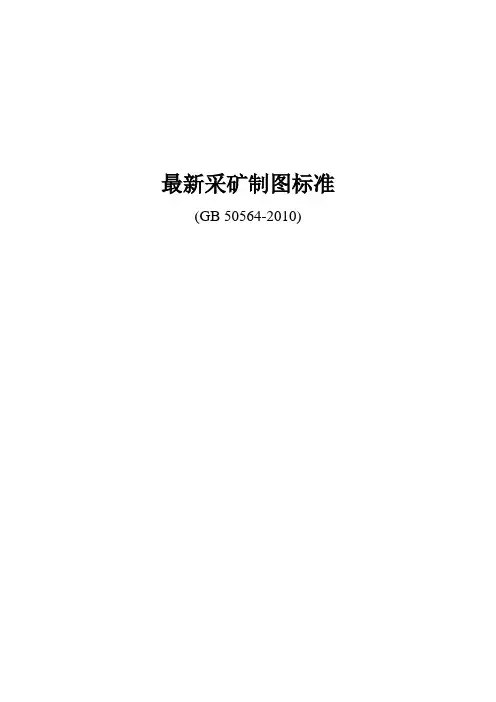

最新采矿制图标准(GB 50564-2010)目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。

1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。

1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。

1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。

2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。

2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。

2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。

图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。

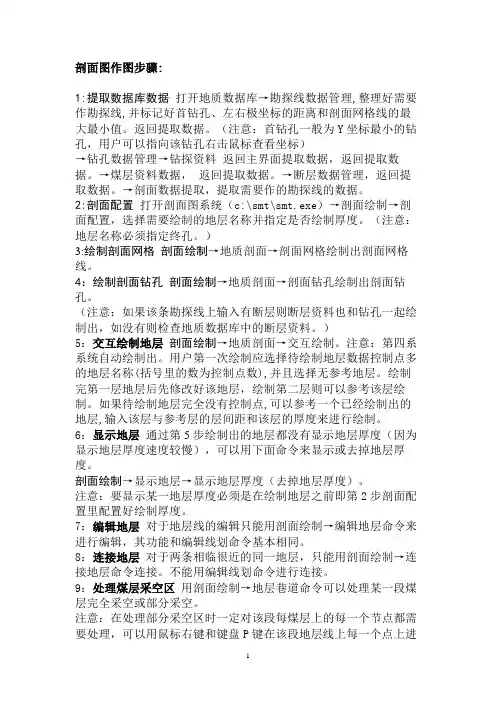

剖面图作图步骤:1:提取数据库数据打开地质数据库→勘探线数据管理,整理好需要作勘探线,并标记好首钻孔、左右极坐标的距离和剖面网格线的最大最小值。

返回提取数据。

（注意：首钻孔一般为Y坐标最小的钻孔，用户可以指向该钻孔右击鼠标查看坐标）→钻孔数据管理→钻探资料返回主界面提取数据，返回提取数据。

→煤层资料数据，返回提取数据。

→断层数据管理，返回提取数据。

→剖面数据提取，提取需要作的勘探线的数据。

2:剖面配置打开剖面图系统（c:\smt\smt.exe）→剖面绘制→剖面配置，选择需要绘制的地层名称并指定是否绘制厚度。

（注意：地层名称必须指定终孔。

）3:绘制剖面网格剖面绘制→地质剖面→剖面网格绘制出剖面网格线。

4：绘制剖面钻孔剖面绘制→地质剖面→剖面钻孔绘制出剖面钻孔。

（注意：如果该条勘探线上输入有断层则断层资料也和钻孔一起绘制出，如没有则检查地质数据库中的断层资料。

）5：交互绘制地层剖面绘制→地质剖面→交互绘制。

注意：第四系系统自动绘制出。

用户第一次绘制应选择待绘制地层数据控制点多的地层名称(括号里的数为控制点数),并且选择无参考地层。

绘制完第一层地层后先修改好该地层，绘制第二层则可以参考该层绘制。

如果待绘制地层完全没有控制点,可以参考一个已经绘制出的地层,输入该层与参考层的层间距和该层的厚度来进行绘制。

6：显示地层通过第5步绘制出的地层都没有显示地层厚度（因为显示地层厚度速度较慢），可以用下面命令来显示或去掉地层厚度。

剖面绘制→显示地层→显示地层厚度（去掉地层厚度）。

注意：要显示某一地层厚度必须是在绘制地层之前即第2步剖面配置里配置好绘制厚度。

7：编辑地层对于地层线的编辑只能用剖面绘制→编辑地层命令来进行编辑，其功能和编辑线划命令基本相同。

8：连接地层对于两条相临很近的同一地层，只能用剖面绘制→连接地层命令连接。

不能用编辑线划命令进行连接。

9：处理煤层采空区用剖面绘制→地层巷道命令可以处理某一段煤层完全采空或部分采空。

附件五：煤矿事故示意图绘制办法第一条为了规范煤矿事故调查报告中事故图的绘制，客观、准确在事故图上表述事故信息，特制订本办法。

第二条事故图应包括事故现场示意图、流程图、受害者位置图等。

第三条事故图的总体要求：用CAD制图，图幅一般采用A4（或A3）纸横排，图上应有图签、图例说明；事故现场示意图和受害者位置图上应标识指北针、图例、必要的尺寸。

图签中应有图名、制图人签名、审图人签名。

第四条事故现场示意图，应按顶板、瓦斯、机电、运输、放炮、水害、火灾、其他等八个类别分别制图。

现场示意图的制作要求，详见附表。

第五条流程图，应根据煤矿不同事故类别进行取舍。

瓦斯、火灾事故应有矿井、事故地点局部通风系统图；水害事故应有排水系统图；瓦斯事故、水害事故、火灾事故应有避灾路线图。

第六条受害者位置图，应在图中标明受害者的位置和相对尺寸，应按GB6441—86的要求列表说明受害者的受伤部位、受伤性质、伤害方式。

附表：一、顶板类事故示意图绘制要求顶板事故分回采工作面顶板事故和掘进工作面顶板事故，一般应制作3张示意图（平面示意图、事故地点走向断面示意图和倾向剖面示意图）。

平面示意图，主要说明事故地点及生产系统、辅助系统、工作面的支护等情况。

事故地点走向断面示意图和倾向剖面示意图，主要是描述事故发生后现场勘查的实际情况，说二、瓦斯类事故示意图绘制要求瓦斯事故分为瓦斯爆炸、瓦斯燃烧、煤与瓦斯突出、瓦斯窒息事故，除窒息事故原因较简单外，其他事故原因较复杂，为能充分说明原因，一般应制作2张示意图：一是系统示意图，此图主要是说明事故地点及生产系统、辅助系统、安全设施设备情况；二是瓦斯事故现场勘查示意图，主要是描述事故发生后现场三、机电类事故示意图绘制要求机电事故分机械和电气事故（主要为电气事故）。

电气事故地面供电系统事四、运输类事故示意图绘制要求五、放炮类事故示意图绘制要求六、水害类事故示意图绘制要求水害事故分老空透水事故，矿井水透水，地表水、洪水灌井透水事故。

利用地质图编制地质剖面图的步骤和方法。

（1）选定比例尺地质图上作地质剖面图所采用的比例尺，一般应与地质图相同，而且其水平比例尺与垂直比例尺应一致，才能反映真实的地形和地质情况。

但当地形非常平缓时，为揭示其起伏状态，可适当放大垂直比例尺，此时所作地形剖面与实际相比有所夸大。

（2）选定剖面线位置除特定目的外，一般选择剖面线位置的原则是大体上垂直地层走向，能通全区的主要地层和地质构造，较好地反映该区地质构造特征等。

如长山地质图选择A—B作为剖面线，绘制了图幅下面的剖面图。

（3）作地形剖面①在方格纸上引一水平线（A—B）作横坐标，代表基线（见图1）。

用以控制水平距离，其长度与图面上A—B丈度相等，其方向一般规定左端为北或西、右端为南或东（按看图人的左，右方向）。

②在基线一端或两端引垂线作纵坐标，用以控制地形的高度，按垂直比例尺标注高度，所标高度值范围，应以满足剖面线所经过的最高和最低点的高程为原则，亦可从海平面起算，视具体情况（以图的美观、协调为原则）而定。

③将基线（A—B）与图面上（A—B）平行对准，将A—B与地形等高线的一系列交点，垂直投影到A—B上方相应高程的位置上，从而获得一系列的地形投影点，然后用圆滑曲线，逐点依次连接而成剖面图的地形轮廓线，井在其上方相应位置标拄地物名称（山峰，河流、村庄等），则成为地形剖面图。

（4）投影地质点并画出各地质界面的位置（图2）图1 投影地形点并作地形轮廓线图2 投影地质点并作地质界面先将剖面线（A—B）与各地质界线相交的一系列地质点（如地层界线点、断层点、岩体界线点、不整合接触的界线点等）垂直投影到地形轮廓线上，再利用地质图上的产状在地形轮廓线的下方，画出各地质界面的空间状态。

此时应注意以下三个问题：①所选用产状要素值，应是该地质体（地层或断层）界面最靠近A—B线的值。

②注意倾向在剖面图上的表示方法，因为平面与剖面的方向相同，作图时规定左方为北（或西）、右方为南（或东），当剖面为东西向时，如地质界面的产状向西、北西或南西等方位倾斜，图上均向左斜；当界面向东，北东或南东等方向倾斜时，图上则向右斜。
