地形剖面图绘图步骤

等高线地形图与剖面图海拔和相对高度在等高线地形图上用海拔表示地面高度某点到海平面的垂直距离叫绝对高度，即海拔地面某个地点高出另一地点的垂直距离叫相对高度等高线——地面上海拔高度相同的各点的连线一、等高线图绘制原理等高线图与景观图对比二.等高线的基本特性要点·疑点·考点(1)同线等高：同一等高线上的各点，高度相等。

(2)等高距全图一致：等高距即指两条相邻等高线之间的高度差。

(3)等高线均为闭合曲线。

(4)等高线一般不相交、不重叠；有时也看到重合，那只有在峭壁处出现。

(5)等高线疏密反映坡度缓陡：等高线愈稀，则坡度愈缓；等高线愈密，则坡度愈陡。

(6)等高线与山脊或山谷线垂直相交。

(7)示坡线表示降坡方向：在等高线图上如果画着垂直于等高线的短直线，叫示坡线，它总是指向坡度降低的方向。

（8）两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。

(9)几条特殊的等高线：0米线表示海平面，也是海岸线，200米线区分平原和低丘，500米、1000米线显示低山丘陵和高原，2000米、3000米反映中山和高原，4000米反映青藏高原和高山的特征。

五种地形类型，在地形图上的基本特征如下：地形名称特征平原海拔200米以下，等高线稀疏，广阔平坦山地海拔500米以上，相对高度大于100米，等高线密集.盆地闭合等高线的数值从四周向中心降低丘陵海拔500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓高原海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏三、等高线图上的基本部位类型练习题2：如图，ABCD四副等高线图中等高距相同，水平比例尺不同，坡度最陡的是：( B )分析如下：分析如下：公式中高差往往由等高线图中的等高距决定。

结论：坡度大小与高差（等高距）、比例尺（或与高差和比例尺的乘积）成正比，与图上距离（往往由等高线的疏密或图幅大小决定）成反比。

等高线的形态与山脊山谷①等高线向高处突出为山谷——凸高为谷，是集水区。

第九章实测地质剖面第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。

在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。

包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。

在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。

因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。

在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。

在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。

为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。

选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。

剖面线应尽可能垂直于岩层走向。

有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。

所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。

以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。

如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。

2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。

避开障碍物，减少平移。

地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。

本文章将详细介绍地形剖面图绘图的步骤及技巧。

一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。

2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。

二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。

2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。

3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。

4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。

5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。

三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。

2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。

3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。

四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。

CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意:地质绘图要求精确，特别是一些点的卡定,是不能有丝毫的误差的。

关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。

地质图由点线面各种元素结合而成，而其中以点的定位最为重要,以下将在不同情况下对一些注意事项进行说明。

平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线,在任意一端选取一个开始点。

开始点应是勘探线与综合图上的一个整数坐标线的交点为好。

2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。

以开始点为基准,就可以开始绘制勘探线平面图了。

3、绘制时所需的数据：1以开始点为起点位置，测量勘探线的长度。

2测量勘探线与坐标线的夹角, 用于判定在勘探线平面图上的坐标线位置和角度。

3之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。

剖面图的绘制步骤:在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。

其步骤如下:1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线,然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。

在综合图上观察勘探线所经过的地形，需记录的数据:勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。

2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。

（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹,以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差,或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。

所以，我们的口号是，坚持从大到小的原则,绝不贪功冒进，不然产生的后果会让人很郁闷的。

钻孔钻线在平面图上的落法:在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。

这需要到钻孔的测斜资料了，在平面图上,先落孔口坐标,在平面图找到相关的坐标线，利用CAD的偏移，就可以得到孔口坐标，其他的点也是一样的做法。

地形剖面图高中地理知识点：地形剖面图◎地形剖面图的定义地形剖面图:以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

◎地形剖面图的知识扩展以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

1绘制地形剖面图的步骤：第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。

第二步：绘制水平基线和垂直高度坐标。

水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。

第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。

第四步：把确定的各点用平滑的曲线连接起来。

2地形剖面图的画法方法一：引垂直线法方法二：量距离法3基本的地形的剖面特征（1）鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

（2）山谷的剖面特征（3）山脊的剖面特征（4）山顶的剖面特征4、判读方法：（1）识别地形剖面图的水平、垂直比例大小；（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；（3）与相关的分布图、特征示意图的知识进行联系，分析作答。

5、地形剖面图绘制应注意的问题确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

6、两点间的直视问题直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。

如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。

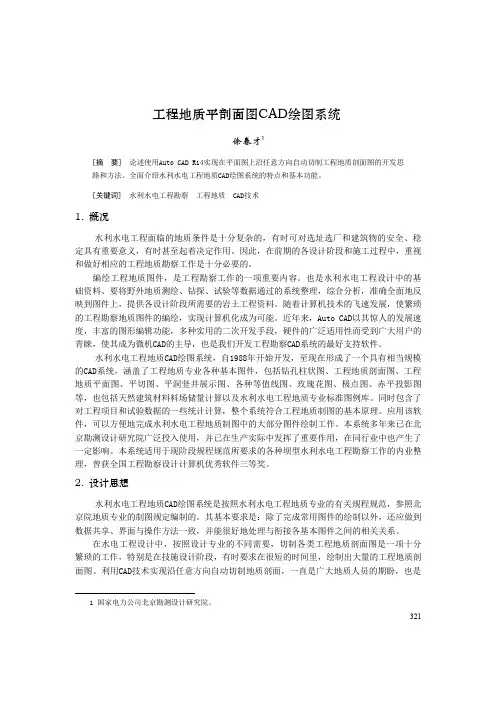

工程地质平剖面图CAD绘图系统徐春才1[摘要] 论述使用Auto CAD R14实现在平面图上沿任意方向自动切制工程地质剖面图的开发思路和方法。

全面介绍水利水电工程地质CAD绘图系统的特点和基本功能。

[关键词]水利水电工程勘察工程地质 CAD技术1. 概况水利水电工程面临的地质条件是十分复杂的，有时可对选址选厂和建筑物的安全、稳定具有重要意义，有时甚至起着决定作用。

因此，在前期的各设计阶段和施工过程中，重视和做好相应的工程地质勘察工作是十分必要的。

编绘工程地质图件，是工程勘察工作的一项重要内容。

也是水利水电工程设计中的基础资料、要将野外地质测绘、钻探、试验等数据通过的系统整理，综合分析，准确全面地反映到图件上，提供各设计阶段所需要的岩土工程资料。

随着计算机技术的飞速发展，使繁琐的工程勘察地质图件的编绘，实现计算机化成为可能。

近年来，Auto CAD以其惊人的发展速度，丰富的图形编辑功能，多种实用的二次开发手段，硬件的广泛适用性而受到广大用户的青睐，使其成为微机CAD的主导，也是我们开发工程勘察CAD系统的最好支持软件。

水利水电工程地质CAD绘图系统，自1988年开始开发，至现在形成了一个具有相当规模的CAD系统，涵盖了工程地质专业各种基本图件，包括钻孔柱状图、工程地质剖面图、工程地质平面图、平切图、平洞竖井展示图、各种等值线图、玫瑰花图、极点图、赤平投影图等，也包括天然建筑材料料场储量计算以及水利水电工程地质专业标准图例库。

同时包含了对工程项目和试验数据的一些统计计算，整个系统符合工程地质制图的基本原理。

应用该软件，可以方便地完成水利水电工程地质制图中的大部分图件绘制工作。

本系统多年来已在北京勘测设计研究院广泛投入使用，并已在生产实际中发挥了重要作用，在同行业中也产生了一定影响。

本系统适用于现阶段规程规范所要求的各种坝型水利水电工程勘察工作的内业整理，曾获全国工程勘察设计计算机优秀软件三等奖。

2. 设计思想水利水电工程地质CAD绘图系统是按照水利水电工程地质专业的有关规程规范，参照北京院地质专业的制图规定编制的。

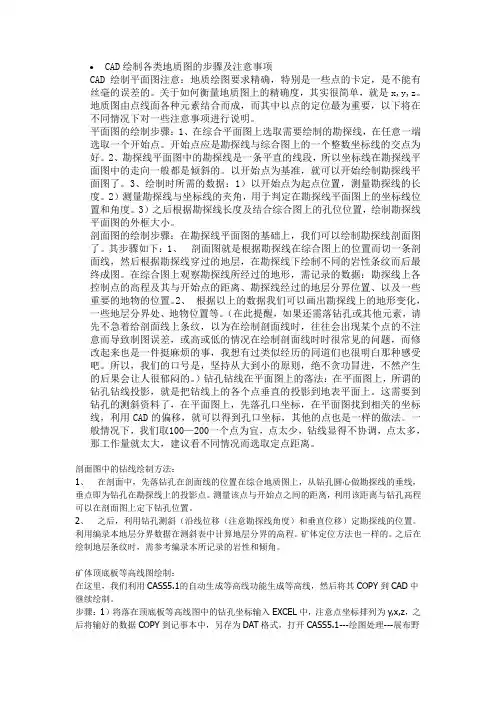

CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意：地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。

关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。

地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。

平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。

开始点应是勘探线与综合图上的一个整数坐标线的交点为好。

2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。

以开始点为基准，就可以开始绘制勘探线平面图了。

3、绘制时所需的数据：1）以开始点为起点位置，测量勘探线的长度。

2）测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。

3）之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。

剖面图的绘制步骤：在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。

其步骤如下：1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。

在综合图上观察勘探线所经过的地形，需记录的数据：勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。

2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。

（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。

所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。

）钻孔钻线在平面图上的落法：在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。

（１）信手地质利面图得绘制方法为了了解岩石性质、地层层序与地层接触关系，展示构造持祉，建立整体得概念.在路线穿越时，一般应作连续得倍手地质剖面图(简称信手剖面）.信手剖面图就是在野外边观察边绘制而成得,不允许回到室内绘制。

其方法与步骤如下：①确定信手剖面方向与起止点，信手剖面得起点与终点一般就是一条踏勘路线得第一个点与最后一个观测点，一般应标定在野外手图(地形底图)上,起、终点连线应该垂直主要地层与构造线得方间,因此信于剖面图在路线穿越法中使用.②确定绘图比例尺;比例尺得确定、要根据每条路线得长度视实际情况而定,不要求每条路线得信手剖面比例尺都一样, 总得原则就是所绘出得倍手剖面图应尽量将完整地层显示在记录簿得同一页上,如因各种原因不能满足时,也要尽量减少页数，以达到完整、系统得效果.③确定各点间得水平距离与各点得高程。

信手剖面第一个点（起点）标定在地形图上后可读出该点高程、第二个点得高程也可用同样办法得知，根据图上该两点得平距高程差，按比例尺内插求出两点间所需得不同高程点，相邻等高点间得连线即为地形线,以此方法类推直至整个剖面作完，对于有经验得地质工作者来说。

完全可以抛外地形图,目测斜距与坡度角，信手勾绘地形线④量取地层产状,并根据踏勘路线中得观测点标注地质持征;在观测点上要测定有代表性得产状标在剖面得相应位置上，并填绘岩性符号，同时注记分层号、地层时代代号等。

此外,如有褶皱、断层、岩体等,应及时将其形态特征绘出;对各种特征地质现象也应加以表示，有些情况下允许加注必要得文字,以弥补符号得不足或使其更加醒目。

⑤标出标本采集层位与标本编号⑥最后在剖面上方写出剖面名称,标出比例尺与剖面方向，以及主要地物与绘图者及绘图日期等。

（2)路线地质图得绘制方法路线地质图就是在沿线观测过程中,随手将路线上得各种地质情况,以平面图得形式表达得一种图件，因此又称信手路线地质图,路线得方位就是用罗盘测出，路线得距离采用目估或步测,各种高程可参照地形图或用气压测高计读数获得，将所见得岩性、岩层分界、各种褶皱与断层等按走向用符号加以表示，并注明产状，标本采集地点及其编号。

如何准确绘制地形横断面图绘制地形横断面图是地理学和地质学等学科中常见的一项任务，通过绘制横断面图，可以更直观地展现地貌特征和地质构造，并为地质勘察、工程建设等提供重要参考。

然而，准确绘制地形横断面图并不是一项容易的任务，需要掌握一定的技巧和方法。

本文将介绍一些基本步骤和技巧，帮助读者更好地完成这一任务。

1. 收集地形数据在开始绘制地形横断面图之前，首先需要收集相关的地理、地质数据。

可以借助于现代技术手段，如卫星遥感、数字地形模型等获取数字化地形数据。

此外，现场勘测也是重要的数据来源，通过实地观察和测量，可以获取更精确的地形数据。

2. 确定测量线路地形横断面图是在一定长度范围内绘制地形剖面，因此需要确定测量线路。

选择合适的测量线路是绘制准确横断面图的基础。

一般来说，应选择代表地形特征的线路，避免复杂地形和植被密集区域。

选定测量线路后，可以在纸上绘制出线路的示意图，以备后续细化和绘制。

3. 细化测量线路在确定测量线路后，需要对线路的起点、中间点和终点等进行进一步细化。

这样可以更准确地测量高程和地势变化。

在实际测量中，可以使用全站仪、GPS等设备获取高程数据，并将其记录在测量线路示意图上。

4. 绘制地形剖面示意图根据测量数据，可以绘制出地形剖面示意图。

在纸上绘制示意图时，需要根据比例尺对高程进行转换，并绘制出地表线、等高线等地貌特征。

地表线是连接地表高点的线条，在地形图中直观地表示地形起伏。

等高线则是连接具有相同高程的点的线条，可以更直观地展示地坡和地势的变化。

5. 精确绘制地形剖面图在绘制示意图后，可以进一步精确绘制地形剖面图。

可以使用CAD等绘图软件，将示意图输入，并根据实际数据进行精确绘制。

绘制过程中，应注意比例尺的保持，确保绘制结果的准确性。

6. 补充地质构造信息地形横断面图不仅仅是地貌特征的展示，也是地质构造分析的重要依据之一。

因此，在绘制地形剖面图的同时，可以补充绘制一些地质构造信息，如断层、褶皱等。

（１）信手地质利面图得绘制方法为了了解岩石性质、地层层序与地层接触关系，展示构造持祉，建立整体得概念.在路线穿越时，一般应作连续得倍手地质剖面图(简称信手剖面）.信手剖面图就是在野外边观察边绘制而成得,不允许回到室内绘制。

其方法与步骤如下：①确定信手剖面方向与起止点，信手剖面得起点与终点一般就是一条踏勘路线得第一个点与最后一个观测点，一般应标定在野外手图(地形底图)上,起、终点连线应该垂直主要地层与构造线得方间,因此信于剖面图在路线穿越法中使用.②确定绘图比例尺;比例尺得确定、要根据每条路线得长度视实际情况而定,不要求每条路线得信手剖面比例尺都一样, 总得原则就是所绘出得倍手剖面图应尽量将完整地层显示在记录簿得同一页上,如因各种原因不能满足时,也要尽量减少页数，以达到完整、系统得效果.③确定各点间得水平距离与各点得高程。

信手剖面第一个点（起点）标定在地形图上后可读出该点高程、第二个点得高程也可用同样办法得知，根据图上该两点得平距高程差，按比例尺内插求出两点间所需得不同高程点，相邻等高点间得连线即为地形线,以此方法类推直至整个剖面作完，对于有经验得地质工作者来说。

完全可以抛外地形图,目测斜距与坡度角，信手勾绘地形线④量取地层产状,并根据踏勘路线中得观测点标注地质持征;在观测点上要测定有代表性得产状标在剖面得相应位置上，并填绘岩性符号，同时注记分层号、地层时代代号等。

此外,如有褶皱、断层、岩体等,应及时将其形态特征绘出;对各种特征地质现象也应加以表示，有些情况下允许加注必要得文字,以弥补符号得不足或使其更加醒目。

⑤标出标本采集层位与标本编号⑥最后在剖面上方写出剖面名称,标出比例尺与剖面方向，以及主要地物与绘图者及绘图日期等。

（2)路线地质图得绘制方法路线地质图就是在沿线观测过程中,随手将路线上得各种地质情况,以平面图得形式表达得一种图件，因此又称信手路线地质图,路线得方位就是用罗盘测出，路线得距离采用目估或步测,各种高程可参照地形图或用气压测高计读数获得，将所见得岩性、岩层分界、各种褶皱与断层等按走向用符号加以表示，并注明产状，标本采集地点及其编号。
