地质剖面图的绘制方法

快速绘制CAD中的地质和地壳图对于地质和地壳图的绘制，使用CAD软件可以提供高效且精确的方法。

本文将介绍一些在CAD中绘制地质和地壳图的快速技巧和方法。

第一步，创建底图：在开始绘制之前，需要先创建一个底图，用于放置地质和地壳图的各个要素。

打开CAD软件后，选择一个适当的图纸大小，并设置比例尺，以便在后续绘制中能够准确地显示地理信息。

第二步，导入地理信息：导入地理信息是绘制地质和地壳图的重要步骤。

通过选择“插入”或“导入”功能，可以将现有的地形图、地形剖面图或其他相关数据导入到CAD软件中。

确保导入的数据与底图比例尺相匹配，以便正确地显示在绘图中。

第三步，绘制地层标记：地层标记是地质图中最重要的元素之一。

通过选择“文本”或“注释”功能，在CAD中添加地层名称和描述。

根据地质数据和剖面图，使用正确的符号和颜色来区分不同的地层。

确保在绘制地层标记时，选择正确的比例尺和字体大小，以确保文本清晰可见。

第四步，绘制地质构造：地质构造在地质图中扮演着重要的角色。

使用CAD中的“线条”和“填充”功能，可以绘制地质构造线和区域。

选择合适的线型和颜色来表示不同的地质特征，如断层、褶皱等。

确保在绘制时保持一定的精度和准确性。

第五步，绘制地形图：地形图通常用来表示地表的高程和地形特征。

使用CAD中的“等高线”或“地形阴影”功能，可以根据地形数据绘制地形图。

选择适当的间距和密度来展示地势的变化。

确保在绘制地形图时，注意比例尺和细节。

第六步，添加标志和符号：为了更好地理解地质和地壳图，可以添加标志和符号。

使用CAD 中的“图形”和“标记”功能，可以添加箭头、图例、比例尺等元素。

确保标志和符号与绘图的比例尺相匹配，并清晰可辨。

第七步，检查和修正：完成绘制后，应对绘图进行检查和修正。

检查是否有任何问题或错误，例如线条不连续、标记错误等。

如果有错误，及时进行修正，以确保绘图的精确性和准确性。

通过以上步骤，您可以在CAD软件中快速、准确地绘制地质和地质图。

第九章实测地质剖面第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。

在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。

包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。

在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。

因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。

在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。

在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。

为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。

选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。

剖面线应尽可能垂直于岩层走向。

有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。

所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。

以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。

如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。

2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。

避开障碍物，减少平移。

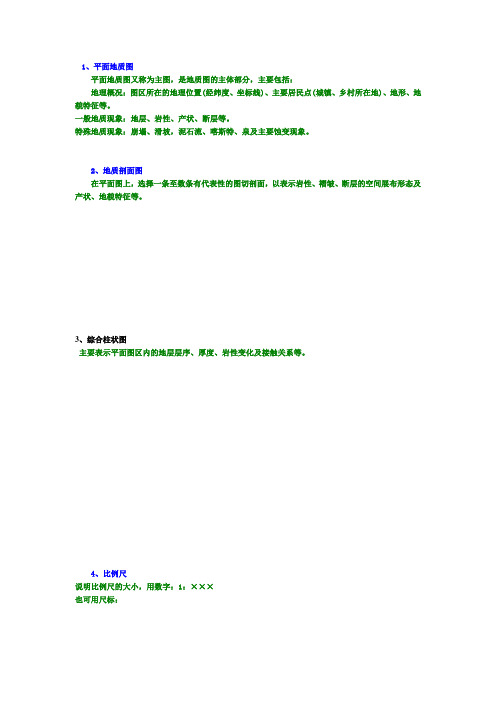

1、平面地质图平面地质图又称为主图，是地质图的主体部分，主要包括：地理概况：图区所在的地理位置(经纬度、坐标线)、主要居民点(城镇、乡村所在地)、地形、地貌特征等。

一般地质现象：地层、岩性、产状、断层等。

特殊地质现象：崩塌、滑坡，泥石流、喀斯特、泉及主要蚀变现象。

2、地质剖面图在平面图上，选择一条至数条有代表性的图切剖面，以表示岩性、褶皱、断层的空间展布形态及产状、地貌特征等。

3、综合柱状图主要表示平面图区内的地层层序、厚度、岩性变化及接触关系等。

4、比例尺说明比例尺的大小，用数字：1：×××也可用尺标：5、图例主要说明地质图中所用线条符号和颜色的含义，按照沉积地层层序、岩浆岩、地质构造和其它地质现象的顺序排列。

6、责任栏(图签)说明地质图的编制单位、图名、图号、比例尺、编审人员、成图日期等，便于查找。

二、地质条件在地质图上的表示（一）地层岩性的表示地层岩性在地质图上是通过地层分界线、地层年代代号、岩性符号和颜色，并配合图例说明来表示的。

1、第四纪松散沉积层形状不规则，但有一定的规律性，大多在河谷斜坡、盆地边缘、平原与山地交界处，大致沿山麓等高线延伸。

2、岩浆侵入体的界线形状最不规则，也无规律可循，需根据实地情况测绘。

3、层状岩层的界线（1)水平岩层，水平岩层的产状与地形等高平行或重合，呈封闭的曲线。

（2）直立岩层，直立岩层的地层界线不受地形的影响，呈直线沿岩层的走向延伸，并与地形等高线直交。

（3）倾斜岩层有三种不同的情况：岩层倾向与地形坡向相反时，地层界线的弯曲方向(“V”字形弯曲尖端)和地形等高线的弯曲方向相同，但地层界线的弯曲程度比地形等高线的弯曲度小。

岩层倾向与地形坡向相同，而且倾角小于地面坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相同，但地层界线的弯曲度比地形等高线的弯曲度大。

岩层倾向与地形坡向相同，而且倾角大于坡角时，地层分界线的弯曲方向与地形等高线的弯曲方向相反。

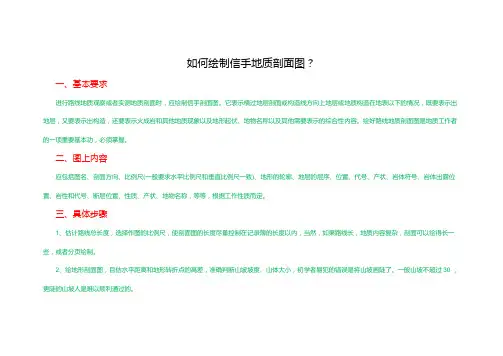

如何绘制信手地质剖面图？一、基本要求进行路线地质观察或者实测地质剖面时，应绘制信手剖面图。

它表示横过地层剖面或构造线方向上地层或地质构造在地表以下的情况，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。

绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。

二、图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称，等等，根据工作性质而定。

三、具体步骤1、估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些，或者分页绘制。

2、绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。

一般山坡不超过30°，更陡的山坡人是难以顺利通过的。

3、在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。

相应层用线条联接以反映褶皱的存在和横剖面的特征。

4、标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。

5、写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略。

6、从作图技巧方面来说，应注意以下三个“准确”：①地形剖面图要画准确；②标志层和重要地质界线的位置要画准确。

如断层位置、矿层、含矿层位置、火成岩体位置等；③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。

此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。

7、其他原则：路线地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。

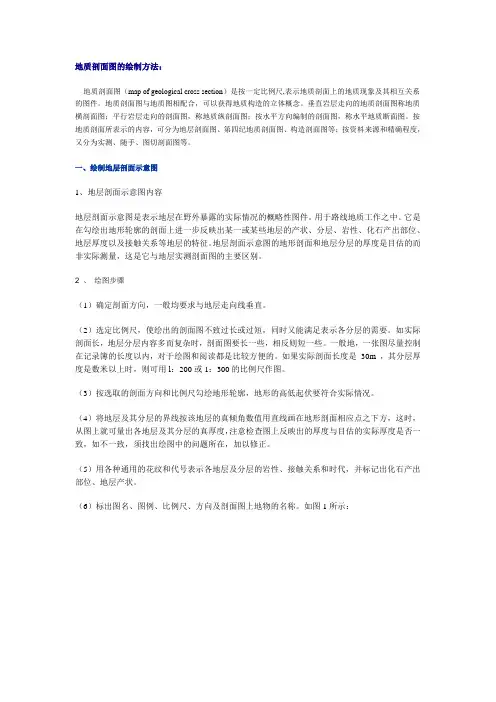

地质剖面图的绘制方法：地质剖面图（map of geological cross section）是按一定比例尺,表示地质剖面上的地质现象及其相互关系的图件。

地质剖面图与地质图相配合，可以获得地质构造的立体概念。

垂直岩层走向的地质剖面图称地质横剖面图；平行岩层走向的剖面图，称地质纵剖面图；按水平方向编制的剖面图，称水平地质断面图。

按地质剖面所表示的内容，可分为地层剖面图、第四纪地质剖面图、构造剖面图等；按资料来源和精确程度，又分为实测、随手、图切剖面图等。

一、绘制地层剖面示意图1、地层剖面示意图内容地层剖面示意图是表示地层在野外暴露的实际情况的概略性图件。

用于路线地质工作之中。

它是在勾绘出地形轮廓的剖面上进一步反映出某一或某些地层的产状、分层、岩性、化石产出部位、地层厚度以及接触关系等地层的特征。

地层剖面示意图的地形剖面和地层分层的厚度是目估的而非实际测量，这是它与地层实测剖面图的主要区别。

2 、绘图步骤（1）确定剖面方向，一般均要求与地层走向线垂直。

（2）选定比例尺，使绘出的剖面图不致过长或过短，同时又能满足表示各分层的需要。

如实际剖面长，地层分层内容多而复杂时，剖面图要长一些，相反则短一些。

一般地，一张图尽量控制在记录簿的长度以内，对于绘图和阅读都是比较方便的。

如果实际剖面长度是30m ，其分层厚度是数米以上时，则可用l：200或1：300的比例尺作图。

（3）按选取的剖面方向和比例尺勾绘地形轮廓，地形的高低起伏要符合实际情况。

（4）将地层及其分层的界线按该地层的真倾角数值用直线画在地形剖面相应点之下方，这时，从图上就可量出各地层及其分层的真厚度，注意检查图上反映出的厚度与目估的实际厚度是否一致，如不一致，须找出绘图中的问题所在，加以修正。

（5）用各种通用的花纹和代号表示各地层及分层的岩性、接触关系和时代，并标记出化石产出部位、地层产状。

（6）标出图名、图例、比例尺、方向及剖面图上地物的名称。

勘探线设计地质剖面图的编制方法：现在的位置：第四章>>第六节第20页2 勘探线设计地质剖面图的编制方法：一般是依据矿区地形地质图和剖面上已有工程揭露资料编制；开发勘探阶段则多依据已有若干中段地质平面图、相邻勘探线剖面图等切制、转切或通过适当的内插、外推计算作图方法编制。

编制具体步骤：（图4-6-19.a-d）（1）绘制坐标网线：1）在平面图上投剖面的起止点A和B并连接成直线。

该直线或其延长线与x座标和y座标交角（锐角）分别为α和β。

2）绘剖面座标线。

一般选取z（高程）以及x或y座标中的一种。

x或y座标选取原则为：若α≥β则选取x座标；反之则选取y座标。

x或y座标相邻座标线的距离（如上左图的300与400）并非是100m，而是100/sin α m。

3）根据A和B点的座标值，将其投在剖面图上。

（2）地表资料绘制：包括：1.地形线2.地表地质界线3.地表探矿工程除了在剖面图上绘出上述内容，还应在剖面图下方的平面图上绘出。

（3）推测绘制地下资料并连接矿体据矿床地质图和其他有关资料并根据相邻及其他探矿资料及地质规律的变化趋势推测深部地质特征及界线。

（4）单项设计工程设计按所选定的勘探工程种类和间距，将各单项设计工程标绘在地质剖面图上（详见于后的单项工程设计），并标明编号。

然后完善剖面线平面位置图，补充取样结果表及图例、责任表等规定内容。

最后绘整理成图。

3设计中段地质平面图的切制在矿床地质勘探或开发勘探工作中，根据工程设计需要往往要切制中段设计（或预测）地质平面图或称为××m（标高）水平断面图。

所需资料依据：矿床地质图及对矿床地质构造特点和成矿规律的研究成果；一系列勘探线剖面图；或已有中段（尤其是相邻中段）地质平面图等。

可利用直接切制或各种转切的方法完成。

比例尺一般1∶500～1∶2000，按矿体规模与地质构造复杂程度而定。

现将具有一系列勘探线剖面图切制中段设计地质平面图的方法与步骤介绍如下（见图4-6-20）：（1）按设计需要确定切图标高（如100m）；（2）绘平面坐标网，要求对角线误差小于1毫米，同时画上各勘探线及编号；（3）从各勘探线剖面图上的切图标高线上切取各类工程及地质界线点，并转绘到平面图各相应勘探线上；（4）将各相邻勘探线上的对应地质界线点连接起来，注意地质构造线的性质、产状变化趋势；一般应按照：先新后老，先外后内，先主后次，先含矿层（带）后矿体、再矿石类型的顺序联图；若有相邻中段地质平面图，要参照对比修改；并根据对某些规律变化的趋势性认识，尤其对那些属内插外推界线的预测内容作必要修正；（5）按所选定设计的勘探工程种类（沿脉、穿脉、坑内钻等）和间距，作单项工程设计，并编号以完成预定的矿床勘探任务。

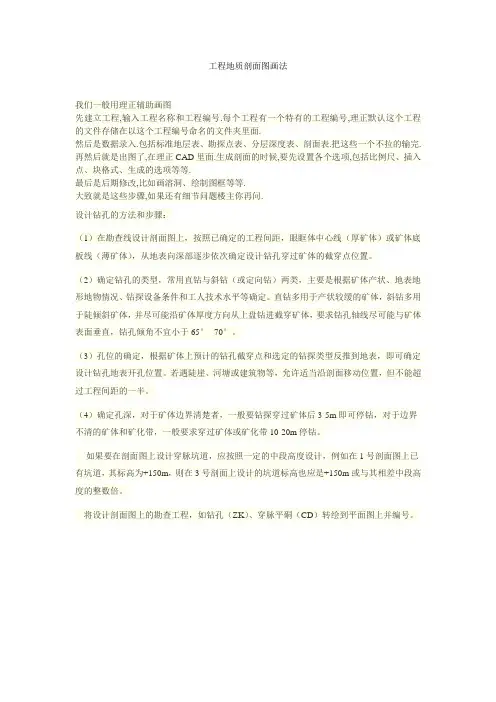

工程地质剖面图画法我们一般用理正辅助画图先建立工程,输入工程名称和工程编号.每个工程有一个特有的工程编号,理正默认这个工程的文件存储在以这个工程编号命名的文件夹里面.然后是数据录入.包括标准地层表、勘探点表、分层深度表、剖面表.把这些一个不拉的输完. 再然后就是出图了,在理正CAD里面.生成剖面的时候,要先设置各个选项,包括比例尺、插入点、块格式、生成的选项等等.最后是后期修改,比如画溶洞、绘制图框等等.大致就是这些步骤,如果还有细节问题楼主你再问.设计钻孔的方法和步骤：（1）在勘查线设计剖面图上，按照已确定的工程间距，眼眶体中心线（厚矿体）或矿体底板线（薄矿体），从地表向深部逐步依次确定设计钻孔穿过矿体的截穿点位置。

（2）确定钻孔的类型，常用直钻与斜钻（或定向钻）两类，主要是根据矿体产状、地表地形地物情况、钻探设备条件和工人技术水平等确定。

直钻多用于产状较缓的矿体，斜钻多用于陡倾斜矿体，并尽可能沿矿体厚度方向从上盘钻进截穿矿体，要求钻孔轴线尽可能与矿体表面垂直，钻孔倾角不宜小于65°--70°。

（3）孔位的确定，根据矿体上预计的钻孔截穿点和选定的钻探类型反推到地表，即可确定设计钻孔地表开孔位置。

若遇陡崖、河塘或建筑物等，允许适当沿剖面移动位置，但不能超过工程间距的一半。

（4）确定孔深，对于矿体边界清楚者，一般要钻探穿过矿体后3-5m即可停钻，对于边界不清的矿体和矿化带，一般要求穿过矿体或矿化带10-20m停钻。

如果要在剖面图上设计穿脉坑道，应按照一定的中段高度设计，例如在1号剖面图上已有坑道，其标高为+150m，则在3号剖面上设计的坑道标高也应是+150m或与其相差中段高度的整数倍。

将设计剖面图上的勘查工程，如钻孔（ZK）、穿脉平硐（CD）转绘到平面图上并编号。

如何绘制信手地质剖面图？一、基本要求进行路线地质观察或者实测地质剖面时，应绘制信手剖面图。

它表示横过地层剖面或构造线方向上地层或地质构造在地表以下的情况，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。

绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。

二、图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称，等等，根据工作性质而定。

三、具体步骤1、估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些，或者分页绘制。

2、绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。

一般山坡不超过30°，更陡的山坡人是难以顺利通过的。

3、在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。

相应层用线条联接以反映褶皱的存在和横剖面的特征。

4、标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。

5、写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略。

6、从作图技巧方面来说，应注意以下三个“准确”：①地形剖面图要画准确；②标志层和重要地质界线的位置要画准确。

如断层位置、矿层、含矿层位置、火成岩体位置等；③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。

此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。

7、其他原则：路线地质剖面图中的地形起伏轮廓是目估的，但要基本上反映实际情况，各种地质体之间的相对距离也是目测的，应基本正确，各地质体的产状则是实测的，绘图时，应力求准确。

地形剖面图高中地理知识点：地形剖面图◎地形剖面图的定义地形剖面图:以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

◎地形剖面图的知识扩展以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

1绘制地形剖面图的步骤：第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。

第二步：绘制水平基线和垂直高度坐标。

水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。

第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。

第四步：把确定的各点用平滑的曲线连接起来。

2地形剖面图的画法方法一：引垂直线法方法二：量距离法3基本的地形的剖面特征（1）鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

（2）山谷的剖面特征（3）山脊的剖面特征（4）山顶的剖面特征4、判读方法：（1）识别地形剖面图的水平、垂直比例大小；（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；（3）与相关的分布图、特征示意图的知识进行联系，分析作答。

5、地形剖面图绘制应注意的问题确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

6、两点间的直视问题直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。

如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。

地质剖面图的绘制方法地质剖面图是地质学中常用的一种图示方法，它可以清晰地展示地下地质构造和岩层的分布情况，对于地质勘探、矿产资源评价和工程地质等领域具有重要的应用价值。

下面将介绍地质剖面图的绘制方法，希望能对大家有所帮助。

一、野外调查。

在进行地质剖面图的绘制之前，首先需要进行野外地质调查。

通过实地勘察，了解地质构造、岩性、断裂构造、褶皱构造等地质信息，并进行详细的记录和测量。

在野外调查中，需要绘制详细的地质剖面示意图，标注地层、构造线、断层、褶皱等地质要素，为后续的绘制工作打下基础。

二、数据整理。

在野外调查完成后，需要对采集到的地质数据进行整理。

包括整理地质剖面示意图、记录的地质信息、测量的地层厚度、倾角、产状等数据。

同时，还需要对地质剖面的绘制范围进行确定，确定绘制的横断面位置和范围。

三、绘制基本图。

在整理完数据后，就可以开始绘制地质剖面图的基本图了。

首先需要绘制地表线，标注地表地貌、地形、河流等信息。

然后根据野外调查和数据整理的结果，绘制地层的分布情况，标注地层名称、颜色、厚度等信息。

同时，还需要标注构造线、断层、褶皱等地质构造要素。

四、绘制剖面图。

在绘制基本图完成后，就可以进行地质剖面图的绘制了。

根据选定的横断面位置和范围，绘制垂直于地表的剖面线。

然后根据基本图上的地质信息，将地层的分布情况投影到剖面线上，绘制出地质剖面图。

在绘制过程中，需要注意比例尺的准确性，保证地质剖面图的真实性和可读性。

五、标注解释。

在地质剖面图绘制完成后，需要对地质剖面图进行标注解释。

标注地层的名称、颜色、厚度、产状、倾角等信息，标注构造线、断层、褶皱等地质构造要素，以及其他需要说明的地质信息。

同时，还需要标注比例尺、坐标轴、图名等辅助信息，使地质剖面图更加清晰和完整。

六、绘制成果图。

最后，根据标注解释完成的地质剖面图，可以进行成果图的绘制。

将地质剖面图、基本图、标注解释等内容整合到一张图上，形成最终的地质剖面成果图。
