地形剖面图的绘制

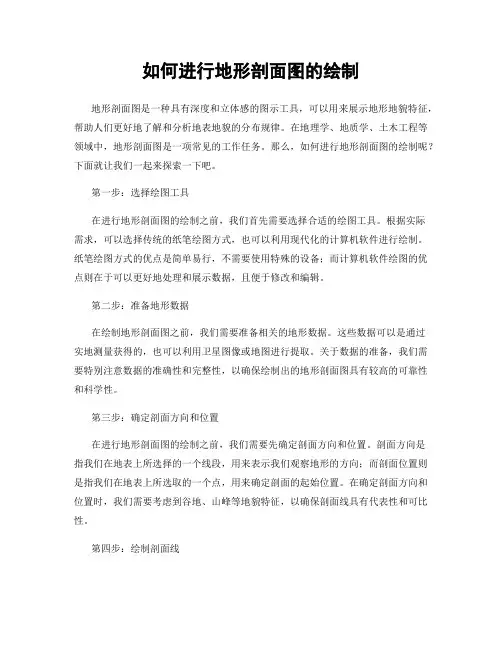

如何进行地形剖面图的绘制地形剖面图是一种具有深度和立体感的图示工具，可以用来展示地形地貌特征，帮助人们更好地了解和分析地表地貌的分布规律。

在地理学、地质学、土木工程等领域中，地形剖面图是一项常见的工作任务。

那么，如何进行地形剖面图的绘制呢？下面就让我们一起来探索一下吧。

第一步：选择绘图工具在进行地形剖面图的绘制之前，我们首先需要选择合适的绘图工具。

根据实际需求，可以选择传统的纸笔绘图方式，也可以利用现代化的计算机软件进行绘制。

纸笔绘图方式的优点是简单易行，不需要使用特殊的设备；而计算机软件绘图的优点则在于可以更好地处理和展示数据，且便于修改和编辑。

第二步：准备地形数据在绘制地形剖面图之前，我们需要准备相关的地形数据。

这些数据可以是通过实地测量获得的，也可以利用卫星图像或地图进行提取。

关于数据的准备，我们需要特别注意数据的准确性和完整性，以确保绘制出的地形剖面图具有较高的可靠性和科学性。

第三步：确定剖面方向和位置在进行地形剖面图的绘制之前，我们需要先确定剖面方向和位置。

剖面方向是指我们在地表上所选择的一个线段，用来表示我们观察地形的方向；而剖面位置则是指我们在地表上所选取的一个点，用来确定剖面的起始位置。

在确定剖面方向和位置时，我们需要考虑到谷地、山峰等地貌特征，以确保剖面线具有代表性和可比性。

第四步：绘制剖面线确定剖面方向和位置之后，接下来我们需要绘制剖面线。

剖面线可以通过实地测量，也可以通过计算机软件进行绘制。

无论采用哪种方式，我们都需要保持剖面线的连续性和精确性。

同时，在绘制剖面线时，我们还需要注意合理选择刻度和标注，以便更好地展示地形地貌特征。

第五步：绘制地形曲线绘制剖面线之后，接下来我们需要绘制地形曲线。

地形曲线是指根据剖面线上的高程数据绘制出的具有深度和立体感的曲线图。

在绘制地形曲线时，我们需要将高程数据进行处理和分析，选取合适的比例尺，并进行插值和平滑处理，以得到较为真实和准确的地形曲线图。

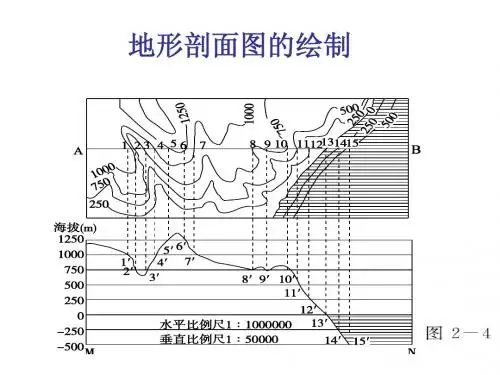

方法技巧：地形剖面图的绘制及判读1．地形剖面图的绘制步骤⑴确定剖面的方向，画出剖面基线AB。

⑵确定比例尺。

垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘制水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

⑶点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，如上图所示，从1点至15点向MN线引垂线。

⑷根据规定的垂直比例尺找出垂线上1′点至15′点的相应高度。

⑸用平滑曲线从1′点一直连到15′点，即得出AB剖面线的地形剖面图。

⑹连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点间的海拔，从而做到准确平滑过渡。

2.地形剖面图的判读技巧确定某剖面图是沿何剖面线画出来的，主要抓住以下三看：⑴看形状：可粗略地观察剖面线与所经过的大的地形部位(如山峰、鞍部、陡崖)与剖面图是否一致；⑵看关键点的海拔：观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面线上的高度是否一致；⑶看最高点和最低点的海拔：分析剖面线穿越的最高值等高线、最低值等高线与剖面图上的垂直高度是否相符(剖面线上最高点的高度应该小于最高等高线的高度与等高距之和，而最低点的高度应该大于最低等高线的高度与等高距之差)。

【典型例题】(2013·天津高考)某中学地理小组对下图所示区域进行考察。

读图回答下题。

在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是( )思维过程从图表中获取信息答案 C练习：读某风景区等高线图，回答下题。

1．下面地形剖面图是依据等高线图中的哪一剖面线绘制的( )A．L1B．L2C．L3 D．L4读某地区等高线地形图，完成下题。

2.沿图中a－b剖面线绘制的地形剖面是下图中的( )（湖南省怀化市2015届高三上学期第一次联考）读“我国某地区等高线地形图”，回答下题。

地形剖面图的绘制渭源县职业技术学校胡占东地形剖面图是在等高线地形图的基础上绘制而成的，它表示沿地表某一方向垂直切开的剖面图形，用以表示地形高低起伏的形势。

通过它，可以更直观的看到某条剖面线上高低起伏的形态和坡度陡缓，广泛地运用于地面工程设计与施工和区域自然地理研究中。

一、水平剖面线上剖面图的绘制方法（直接向下垂直投影法）如图1，沿水平剖面线AB作一幅地形剖面图，绘制方法如下：1.确定剖面图的水平比例尺和垂直比例尺。

通常地形剖面图的水平比例尺与地形图比例尺一致，而垂直比例尺则需要在水平比例尺的基础上扩大，一般要扩大到水平比例尺的5～20倍。

注意：垂直比例尺的确定有三看：即一看等高距，二看相对高度（即剖面线上相对高度的极大值或最大值），三看倍数关系（即相对高度是等高距的多少倍）。

根据题意，所作剖面图的水平比例尺可定为1∶50000。

由于原地形图的等高距为50m，剖面线AB上的最大海拔接近350m，最小的海拔高度接近50m，高差最大接近300m，因此用图上1cm代表垂直高度50m时，下面将要绘制的剖面图坐标系的纵坐标的高度就成了6cm。

在这个高度上绘制的剖面图大小适中，并能很好的反应地面高低起伏的趋势，所以可将垂直比例尺定为1：5000，相当于水平比例尺（1∶50000）的10倍。

2.绘制剖面坐标系。

首先，在剖面线AB的正下方适当的位置作水平基线ab作为横坐标，比例尺与AB相同（既1∶50000），即ab与AB等长。

其次，过a、b两点各做一条垂线（长6cm）作为纵坐标。

第三，确定纵坐标的刻度及对应海拔。

根据前面的计算可知，纵坐标上应以1cm为单位作出7个刻度（包括坐标原点），每个刻度所对应的海拔如图所示。

最后，用线段连接左右纵坐标等高的刻度（它们都是水平基线的平行线）3.向下垂直投影A、B点及剖面线与等高线的交点。

用垂直投影的方法从等高线图上A、B点及剖面线与等高线的交点向下引垂线，引到剖面坐标系中相应高度并用圆点标注。

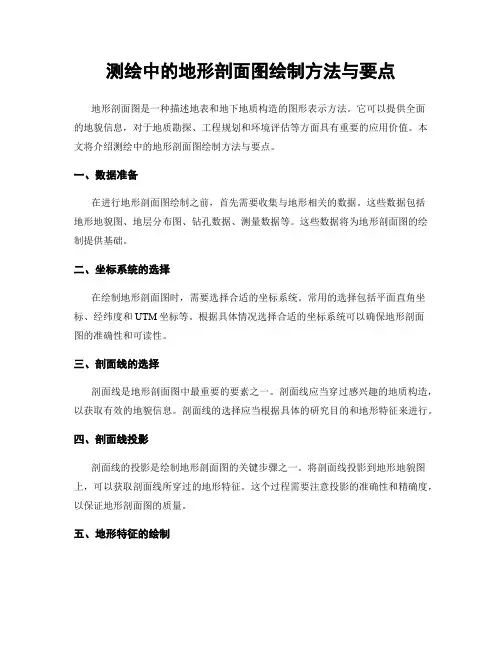

测绘中的地形剖面图绘制方法与要点地形剖面图是一种描述地表和地下地质构造的图形表示方法。

它可以提供全面的地貌信息，对于地质勘探、工程规划和环境评估等方面具有重要的应用价值。

本文将介绍测绘中的地形剖面图绘制方法与要点。

一、数据准备在进行地形剖面图绘制之前，首先需要收集与地形相关的数据。

这些数据包括地形地貌图、地层分布图、钻孔数据、测量数据等。

这些数据将为地形剖面图的绘制提供基础。

二、坐标系统的选择在绘制地形剖面图时，需要选择合适的坐标系统。

常用的选择包括平面直角坐标、经纬度和UTM坐标等。

根据具体情况选择合适的坐标系统可以确保地形剖面图的准确性和可读性。

三、剖面线的选择剖面线是地形剖面图中最重要的要素之一。

剖面线应当穿过感兴趣的地质构造，以获取有效的地貌信息。

剖面线的选择应当根据具体的研究目的和地形特征来进行。

四、剖面线投影剖面线的投影是绘制地形剖面图的关键步骤之一。

将剖面线投影到地形地貌图上，可以获取剖面线所穿过的地形特征。

这个过程需要注意投影的准确性和精确度，以保证地形剖面图的质量。

五、地形特征的绘制根据剖面线投影的结果，可以开始绘制地形剖面图的各个地形特征。

地形特征包括地表线、地下地层、地形突起和坡度等。

在绘制这些地形特征时，需要合理选择线条的样式和颜色，以突出地貌信息。

六、比例尺和图例的设置在绘制地形剖面图时，比例尺和图例的设置是必不可少的。

比例尺可以确保地形剖面图的准确度和可读性，而图例则有助于理解地形剖面图中各个地形特征的含义。

合理设置比例尺和图例可以提高地形剖面图的实用性和效果。

七、数据标注数据标注是地形剖面图的重要组成部分之一。

在绘制地形剖面图时，需要对各个地形特征进行标注，包括高程、距离、地层名称等。

这些标注可以帮助读者理解地形剖面图中的信息，并用于进一步分析和研究。

八、绘制精度的控制在进行地形剖面图的绘制过程中，需要注意绘制精度的控制。

准确的数据、准确的投影和准确的标注是保证地形剖面图精度的关键因素。

地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。

本文章将详细介绍地形剖面图绘图的步骤及技巧。

一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。

2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。

二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。

2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。

3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。

4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。

5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。

三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。

2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。

3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。

四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。

等高线地形图剖面图的绘制及剖面线的判断等高线地形图剖面图的绘制方法是学生必须掌握的基本方法，在考题中常以做某条线的剖面图、剖面线的判断、通视问题和判断坡度陡缓等形式出现。

一、地形剖面图的绘制方法例说地形剖面图指沿地表某一直线（如图1中AB）方向上的垂直剖面图，以显示剖面线上断面的地势起伏状况。

地形剖面图是在等高线地形图的基础上绘制的，绘制主要步骤如下：1.确定剖面图的水平比例尺和垂直比例尺。

通常水平比例尺与原图比例尺一致（也可放大为原来的2倍、3倍），而垂直比例尺一般比水平比例尺扩大5～20倍，常见的是扩大10倍。

2.在等高线地形图上画出剖面方向线AB，按AB的长度绘一条水平线作为剖面基线（若剖面图与地形图的水平比例尺相同，则图1、图2两图中的AB线长度相等），并确定基线所代表的高程。

基线高程一般略低于图上最低高程。

3.作基线的平行线。

平行线的间隔按垂直比例尺和等高距计算。

如图2：等高距为10米，垂直比例尺为1︰5000，则平行线间隔为2毫米，并在平行线一边注明其所代表的高程，如200米……。

4.在地形图上沿剖面线AB量出A—1、1—2……各段距离，并把他们标注在剖面基线AB上，得1、2……各点。

通过这些点作基线的垂线，垂线的端点按各点的高程决定。

如6点的高程是200米，则剖面图上过6点的垂线端点在代表200米的平行线上。

5.将各垂线的端点用平滑的曲线连接起来，即成剖面图。

二、剖面线的判定方法确定某一剖面图沿哪条剖面线绘制的方法是：一观大势：粗略地观察剖面线所经过的大的地形部位（如山峰、鞍部、悬崖）穿过的最高和最低等高线等，看剖面图是否与等高线图吻合。

，二找关键：注意找剖面线与等高线交点中的一些关键点．．．，如起点、中点、终点等，这些点在等高线图上的高度与剖面图上的高度是否一致。

三细分析：注意观察剖面线与最高或最低等高线相交的两点之间的区域高度，仔细分析．．．．其在剖面图上是否得到正确反映。

剖面线与最高等高线相交的点的区域高度应该小于最高等高线的高度与等高距之和，而与最低等高线相交的点的区域高度应该大于最低等高线的高度与等高距之差。

高中地理地形剖面图的绘制方法一.地形剖面图的绘制地形剖面图可以直观地表示地面上沿某一方向地形的起伏状况，它的绘制是以等高线地形图为基础转绘而成的，它是沿等高线地形图某条线下切而显露出来的地形垂直剖面。

绘制地形剖面图的主要步骤有以下几点。

1.定线：确定需要了解的剖面方向，并画出剖面基线，如下图所示的AB线。

2.找点：找出剖面线与等高线的所有交点、剖面线与河流的交点、剖面线与山顶或山谷的交点，这些点均为控制剖面图上相应地点高程的控制点，如图所示1~15个点。

3.取尺：根据要求，选取确定地形剖面图的水平比例尺和垂直比例尺，一般水平比例尺与原等高线地形图的比例尺相同，垂直比例尺一般是原等高线地形图比例尺的5、10、15、20倍，倍数越大，起伏越明显，如图所示的垂直比例尺就为水平比例尺的20倍。

4.画矩形并作平行线与垂直虚线：平行线是在所要画的剖面图上按垂直高程（如图所示0米、250米、750米……）引出来的，垂直虚线是从剖面图AB与等高线的每个交点上开始，向矩形底边（如图所示的MN）引出的垂线。

5.定位：依据原图中控制点的高程，确定剖面图中点位，如图所示中的。

6.点点相连：用平滑曲线从点1’一直连到点15’，即得AB剖面线的地形剖面图。

7.注意点：连接海拔相等的相邻两点时要注意分析等高线地形图上原两点间的地势高低走势及两点间的海拔高度，从而做到准确平滑过渡。

二.地形剖面图的应用根据等高线图绘制的地形剖面图，在平整土地、修筑渠道、修建大堤、建设铁路和公路等时，可作为计算土石方工程量的依据。

例题：读下图（单位：米），完成（1）在图中标注出该区域的最高点（以H表示），该点海拔约__________米。

（2）在地形图下的网格中，画出沿AB线的地形剖面图。

（3）在剖面图上标出M、N两点，将地形分成三类，分别实行封山育林、经济林种植和适度规模的农业种植。

对你的地形划分和土地利用方案加以简要说明。

（4）在图示区域内，拟修建一个小型水库。

使用测绘技术绘制地形剖面图的步骤与技巧地形剖面图是地理测量和工程设计中常用的一种图形表达方式。

通过在平面图上对地形进行测量和分析，可以得出地形的高度变化情况，进而为工程设计和地质勘察提供参考。

下面将介绍绘制地形剖面图的步骤与技巧。

一、采集地形数据绘制地形剖面图的第一步是采集地形数据。

可以使用多种测量手段，如全站仪、GNSS定位等。

一般情况下，需要在剖面线上选择一定数量的测量点，获取地形的高程数据。

二、建立剖面线建立剖面线是绘制地形剖面图的前提。

剖面线一般沿着工程或地质勘察的线路进行设置。

在实际操作中，可以通过全站仪等设备进行测量，也可以在CAD软件中绘制，以确保剖面线的平直和准确。

三、处理地形数据在获得地形数据之后，需要进行进一步的处理。

首先，对于待绘制的线路，将其与采集到的地形数据相叠加，得出剖面线上各点的高程。

然后，根据需求对地形数据进行平滑处理，以减少误差和噪声的影响。

四、绘制剖面图在处理完地形数据之后，就可以开始绘制地形剖面图了。

可以选择使用CAD软件、地理信息系统（GIS）软件或其他专业软件进行绘制。

一般情况下，绘制的剖面图应包括剖面线、地形曲线等基础元素，并根据实际需要添加其他相关信息。

五、标注剖面要素为了提高地形剖面图的可读性和解释性，需要对剖面要素进行标注。

通常包括高程标注、线路长度标注和剖面图上其他重要地质和工程要素的标注。

标注时需要选择合适的标注字体和大小，保证标注的清晰可见，并与剖面线和曲线保持一定的空间关系。

六、添加图例和比例尺在绘制完剖面图之后，应添加图例和比例尺。

图例通常用于说明图中各种线型和标志的含义，比例尺用于显示地理实际距离与地图上距离的比例关系。

图例和比例尺的添加可以通过软件工具实现，也可以手动进行。

绘制完地形剖面图后，应进行严格的质量检查。

首先，要核对采集的地形数据与绘制的剖面图的一致性，确保数据的准确性和可靠性。

其次，要检查剖面图中各要素的显示是否清晰，标注是否正确。

地形剖面图高中地理知识点：地形剖面图◎地形剖面图的定义地形剖面图:以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

◎地形剖面图的知识扩展以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

1绘制地形剖面图的步骤：第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。

第二步：绘制水平基线和垂直高度坐标。

水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。

第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。

第四步：把确定的各点用平滑的曲线连接起来。

2地形剖面图的画法方法一：引垂直线法方法二：量距离法3基本的地形的剖面特征（1）鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

（2）山谷的剖面特征（3）山脊的剖面特征（4）山顶的剖面特征4、判读方法：（1）识别地形剖面图的水平、垂直比例大小；（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；（3）与相关的分布图、特征示意图的知识进行联系，分析作答。

5、地形剖面图绘制应注意的问题确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

6、两点间的直视问题直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。

如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。

地形剖面图的绘制与应用
班级姓名小组
【学习目标】
1、掌握地形剖面图的绘制方法；
2、学会应用地形剖面图解决实际问题。

【导学流程】
一、基础感知
1、地形剖面图的绘制方法:
(1) 确定比例尺。

水平比例尺一般与原图比例尺，垂直比例尺要视等高线图中的高
度大小来确定，一般垂直比例尺要水平比例尺；
(2) 确定水平基线。

一般与剖面线长度，并与剖面线；
(3) 标出垂直比例尺的高程。

高度间隔一般与等高线地形图的等高距相同，最高高度要比图
中最大高程一些，最低高度也要比图中的最低高程；
(4) 从剖面线与各等高线交点向下引垂线，交于剖面图中高程相同的辅助线上，待各点都画
出之后，再用将这些点连接起来，即可形象的表示出沿这一剖面线地形的高低起伏状况。

2、地形剖面图的应用:
(1) 地形剖面图的判读
①看起止点的海拔；
②看最高点、最低点的海拔；
③看山谷、山脊、陡崖等特殊地形的形状。

(2) 通视问题:
关键看是否有遮挡视线的因素。

① 凸坡不见凹坡见；
② 山脊山峰看不见。

(3) 引水问题:
引水的原则如下：
① 最好引上游的水；
② 最好能实现自流；
③ 工程量最好最小。

二、探究未知
通过自主学习，你还有哪些疑惑，请写在下面空白处，以便交流。

地形剖面图绘图步骤地形剖面图绘图是地理学中常用的一种表示地表高程和地形变化的方法。

它通过绘制地表的纵断面，展示了地形在水平方向上的变化情况。

以下是绘制地形剖面图的详细步骤。

第一步：选择合适的地理地形区域选择要绘制的地理地形区域，可以是一个具体的山脉、河流、平原等地貌。

根据自己的兴趣和需要，选择一个你感兴趣或者想了解的地区。

第二步：收集地理数据收集与你选择的地理地形区域相关的地理数据。

这些数据可以从地图、卫星影像、测量数据等多个渠道获得。

记住，数据的准确性和全面性对于绘制准确的地形剖面图至关重要。

第三步：绘制水平线在绘图纸上，确定地表高程和距离的比例尺，然后绘制一条水平线作为基准线，代表地球表面的水平。

这条基准线将成为你绘制地形剖面图的参照线。

第四步：确定测量点位根据收集到的地理数据，确定在剖面图上需要绘制高程值的测量点位。

这些点位通常是在沿着你选择的地理地形路线上等距离设置的。

第五步：测量高程值利用专业的地理测量设备，如高程仪等，对每个测量点位进行高程测量。

确保你的测量方法准确可靠，并将测量结果记录下来。

第六步：绘制剖面图利用获得的高程测量数据，根据比例尺的要求，在剖面图上绘制出每个测量点位的高程值。

从基准线开始，按照测量点位的距离和高程值，绘制出地表的纵断面。

第七步：标注地形特征根据绘制的地形剖面图，标注出地形的特征，如山脉、河流、峡谷等。

通过标注地形特征，可以更清楚地展示地形的变化情况。

第八步：绘制剖面线在剖面图上，从起点到终点绘制一条直线，表示剖面线的路径。

这条剖面线将连接起每个测量点位，并展示地形在水平方向上的变化。

第九步：添加图例和图名在绘制的地形剖面图上添加图例，解释图中使用的符号和颜色代表的含义。

同时，在图上添加图名，清楚地表示图表的内容和意义。

第十步：检查和修正完成绘制地形剖面图后，仔细检查绘图的准确性和清晰度。

比较测量数据和图中绘制的高程值，确保没有错误和遗漏。

如果有发现错误，及时进行修正。
