方法技巧：地形剖面图的绘制及判读1．地形剖面图的绘制步骤⑴确定剖面的方向，画出剖面基线AB。
⑵确定比例尺。
垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。
水平比例尺一般与原图一致。
在新图中绘制水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

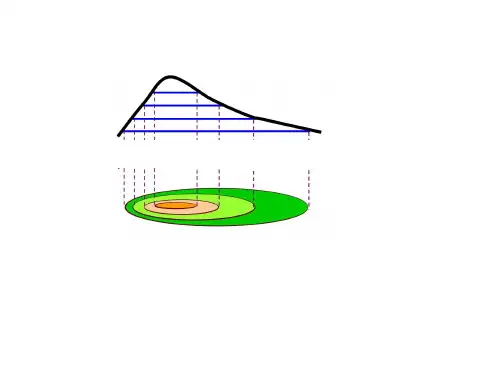

⑶点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，如上图所示，从1点至15点向MN线引垂线。
⑷根据规定的垂直比例尺找出垂线上1′点至15′点的相应高度。
⑸用平滑曲线从1′点一直连到15′点，即得出AB剖面线的地形剖面图。
⑹连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点间的海拔，从而做到准确平滑过渡。
2.地形剖面图的判读技巧确定某剖面图是沿何剖面线画出来的，主要抓住以下三看：⑴看形状：可粗略地观察剖面线与所经过的大的地形部位(如山峰、鞍部、陡崖)与剖面图是否一致；⑵看关键点的海拔：观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面线上的高度是否一致；⑶看最高点和最低点的海拔：分析剖面线穿越的最高值等高线、最低值等高线与剖面图上的垂直高度是否相符(剖面线上最高点的高度应该小于最高等高线的高度与等高距之和，而最低点的高度应该大于最低等高线的高度与等高距之差)。
【典型例题】(2013·天津高考)某中学地理小组对下图所示区域进行考察。
读图回答下题。
在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是( )思维过程从图表中获取信息答案 C练习：读某风景区等高线图，回答下题。
1．下面地形剖面图是依据等高线图中的哪一剖面线绘制的( )A．L1B．L2C．L3 D．L4读某地区等高线地形图，完成下题。
2.沿图中a－b剖面线绘制的地形剖面是下图中的( )（湖南省怀化市2015届高三上学期第一次联考）读“我国某地区等高线地形图”，回答下题。
测绘中的地形剖面图绘制方法与要点地形剖面图是一种描述地表和地下地质构造的图形表示方法。
它可以提供全面的地貌信息，对于地质勘探、工程规划和环境评估等方面具有重要的应用价值。
本文将介绍测绘中的地形剖面图绘制方法与要点。
一、数据准备在进行地形剖面图绘制之前，首先需要收集与地形相关的数据。
这些数据包括地形地貌图、地层分布图、钻孔数据、测量数据等。
这些数据将为地形剖面图的绘制提供基础。
二、坐标系统的选择在绘制地形剖面图时，需要选择合适的坐标系统。
常用的选择包括平面直角坐标、经纬度和UTM坐标等。
根据具体情况选择合适的坐标系统可以确保地形剖面图的准确性和可读性。
三、剖面线的选择剖面线是地形剖面图中最重要的要素之一。
剖面线应当穿过感兴趣的地质构造，以获取有效的地貌信息。
剖面线的选择应当根据具体的研究目的和地形特征来进行。
四、剖面线投影剖面线的投影是绘制地形剖面图的关键步骤之一。
将剖面线投影到地形地貌图上，可以获取剖面线所穿过的地形特征。
这个过程需要注意投影的准确性和精确度，以保证地形剖面图的质量。
五、地形特征的绘制根据剖面线投影的结果，可以开始绘制地形剖面图的各个地形特征。
地形特征包括地表线、地下地层、地形突起和坡度等。
在绘制这些地形特征时，需要合理选择线条的样式和颜色，以突出地貌信息。
六、比例尺和图例的设置在绘制地形剖面图时，比例尺和图例的设置是必不可少的。
比例尺可以确保地形剖面图的准确度和可读性，而图例则有助于理解地形剖面图中各个地形特征的含义。
合理设置比例尺和图例可以提高地形剖面图的实用性和效果。
七、数据标注数据标注是地形剖面图的重要组成部分之一。
在绘制地形剖面图时，需要对各个地形特征进行标注，包括高程、距离、地层名称等。
这些标注可以帮助读者理解地形剖面图中的信息，并用于进一步分析和研究。
八、绘制精度的控制在进行地形剖面图的绘制过程中，需要注意绘制精度的控制。
准确的数据、准确的投影和准确的标注是保证地形剖面图精度的关键因素。
使用测绘技术绘制地形剖面图的步骤与技巧地形剖面图是地理测量和工程设计中常用的一种图形表达方式。
通过在平面图上对地形进行测量和分析，可以得出地形的高度变化情况，进而为工程设计和地质勘察提供参考。
下面将介绍绘制地形剖面图的步骤与技巧。
一、采集地形数据绘制地形剖面图的第一步是采集地形数据。
可以使用多种测量手段，如全站仪、GNSS定位等。
一般情况下，需要在剖面线上选择一定数量的测量点，获取地形的高程数据。
二、建立剖面线建立剖面线是绘制地形剖面图的前提。
剖面线一般沿着工程或地质勘察的线路进行设置。
在实际操作中，可以通过全站仪等设备进行测量，也可以在CAD软件中绘制，以确保剖面线的平直和准确。
三、处理地形数据在获得地形数据之后，需要进行进一步的处理。
首先，对于待绘制的线路，将其与采集到的地形数据相叠加，得出剖面线上各点的高程。
然后，根据需求对地形数据进行平滑处理，以减少误差和噪声的影响。
四、绘制剖面图在处理完地形数据之后，就可以开始绘制地形剖面图了。
可以选择使用CAD软件、地理信息系统（GIS）软件或其他专业软件进行绘制。
一般情况下，绘制的剖面图应包括剖面线、地形曲线等基础元素，并根据实际需要添加其他相关信息。
五、标注剖面要素为了提高地形剖面图的可读性和解释性，需要对剖面要素进行标注。
通常包括高程标注、线路长度标注和剖面图上其他重要地质和工程要素的标注。
标注时需要选择合适的标注字体和大小，保证标注的清晰可见，并与剖面线和曲线保持一定的空间关系。
六、添加图例和比例尺在绘制完剖面图之后，应添加图例和比例尺。
图例通常用于说明图中各种线型和标志的含义，比例尺用于显示地理实际距离与地图上距离的比例关系。
图例和比例尺的添加可以通过软件工具实现，也可以手动进行。
绘制完地形剖面图后，应进行严格的质量检查。
首先，要核对采集的地形数据与绘制的剖面图的一致性，确保数据的准确性和可靠性。
其次，要检查剖面图中各要素的显示是否清晰，标注是否正确。
地形剖面图高中地理知识点：地形剖面图◎地形剖面图的定义地形剖面图:以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。
直观地反映出地出上沿剖面线方向的地势的起伏状况。
◎地形剖面图的知识扩展以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。
直观地反映出地出上沿剖面线方向的地势的起伏状况。
1绘制地形剖面图的步骤：第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。
第二步：绘制水平基线和垂直高度坐标。
水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。
第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。
第四步：把确定的各点用平滑的曲线连接起来。
2地形剖面图的画法方法一：引垂直线法方法二：量距离法3基本的地形的剖面特征（1）鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。
沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。
（2）山谷的剖面特征（3）山脊的剖面特征（4）山顶的剖面特征4、判读方法：（1）识别地形剖面图的水平、垂直比例大小；（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；（3）与相关的分布图、特征示意图的知识进行联系，分析作答。
5、地形剖面图绘制应注意的问题确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。
水平比例尺一般与原图一致。
在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
6、两点间的直视问题直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。
如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。
地形剖面图绘图步骤地形剖面图绘图是地理学中常用的一种表示地表高程和地形变化的方法。
它通过绘制地表的纵断面，展示了地形在水平方向上的变化情况。
以下是绘制地形剖面图的详细步骤。
第一步：选择合适的地理地形区域选择要绘制的地理地形区域，可以是一个具体的山脉、河流、平原等地貌。
根据自己的兴趣和需要，选择一个你感兴趣或者想了解的地区。
第二步：收集地理数据收集与你选择的地理地形区域相关的地理数据。
这些数据可以从地图、卫星影像、测量数据等多个渠道获得。
记住，数据的准确性和全面性对于绘制准确的地形剖面图至关重要。
第三步：绘制水平线在绘图纸上，确定地表高程和距离的比例尺，然后绘制一条水平线作为基准线，代表地球表面的水平。
这条基准线将成为你绘制地形剖面图的参照线。
第四步：确定测量点位根据收集到的地理数据，确定在剖面图上需要绘制高程值的测量点位。
这些点位通常是在沿着你选择的地理地形路线上等距离设置的。
第五步：测量高程值利用专业的地理测量设备，如高程仪等，对每个测量点位进行高程测量。
确保你的测量方法准确可靠，并将测量结果记录下来。
第六步：绘制剖面图利用获得的高程测量数据，根据比例尺的要求，在剖面图上绘制出每个测量点位的高程值。
从基准线开始，按照测量点位的距离和高程值，绘制出地表的纵断面。
第七步：标注地形特征根据绘制的地形剖面图，标注出地形的特征，如山脉、河流、峡谷等。
通过标注地形特征，可以更清楚地展示地形的变化情况。
第八步：绘制剖面线在剖面图上，从起点到终点绘制一条直线，表示剖面线的路径。
这条剖面线将连接起每个测量点位，并展示地形在水平方向上的变化。
第九步：添加图例和图名在绘制的地形剖面图上添加图例，解释图中使用的符号和颜色代表的含义。
同时，在图上添加图名，清楚地表示图表的内容和意义。
第十步：检查和修正完成绘制地形剖面图后，仔细检查绘图的准确性和清晰度。
比较测量数据和图中绘制的高程值，确保没有错误和遗漏。
如果有发现错误，及时进行修正。
使用测绘技术进行地形剖面图绘制的步骤和方法地形剖面图是根据地形的高程数据绘制的，它能够直观地展示地表地形的变化情况。
测绘技术在地形剖面图的绘制中起着重要的作用，本文将介绍使用测绘技术进行地形剖面图绘制的步骤和方法。
一、收集地形数据在进行地形剖面图绘制之前，首先需要收集相关的地形数据。
这些数据可以通过现场测量、航空摄影、卫星遥感等方式获取。
现场测量是最常见的数据收集方式，可以借助高程仪、全站仪等设备对地形进行测量，获取高程数据。
二、处理地形数据收集到的地形数据通常需要进行处理，以便于后续绘制地形剖面图。
处理地形数据的方法有很多种，其中最常用的是插值法。
插值法是通过已知点的高程值来推算未知点的高程值，从而形成一张连续的高程图。
常用的插值方法有反距离加权法、克里金插值法等。
三、确定剖面线路在绘制地形剖面图之前，需要确定绘制的剖面线路。
剖面线路是指在地图上划定一条线，沿着这条线绘制地形剖面图。
为了获取全面的地形信息，剖面线路应该穿过地形的主要特征点，如山脉、河流等。
剖面线路可以通过在地图上手工绘制或者根据实际测量需求进行规划。
四、绘制地形剖面图绘制地形剖面图可以借助计算机软件进行，如AutoCAD、ArcGIS等。
首先，在计算机上打开地图，根据确定的剖面线路，在地图上标注出剖面线。
接下来，根据剖面线上的点坐标和对应的高程数据，在地图上绘制剖面曲线。
绘制剖面曲线的方法有直线连接法、曲线拟合法等，选择合适的方法可以使剖面曲线更加平滑。
五、添加地形特征地形剖面图不仅仅是展示地形高程的变化情况，还可以添加一些地形特征，如坡度、河流等。
坡度可以用斜率来表示，它反映了地形的陡峭程度。
河流可以通过绘制水平线和垂直线来表示，水平线代表河底高程，垂直线代表河岸。
六、编辑和修饰地形剖面图绘制地形剖面图之后，可以对其进行编辑和修饰，使其更加美观和易读。
可以添加坐标轴、刻度尺、标题等，以增强地形剖面图的表达能力。
此外，还可以通过调整线条的颜色、粗细、样式等，使地形剖面图更加清晰。
如何利用测绘技术快速绘制地形剖面图地形剖面图是一种以直观的方式呈现地面地貌特征的图表。
它能够帮助我们更好地理解和分析地势变化，对于各种工程项目的规划和设计具有重要的意义。
而利用测绘技术快速绘制地形剖面图，则是实现高效、精准绘制的关键。
测绘技术是一种准确获取地面地貌信息的方法，它基于全球定位系统（GPS）、航空摄影测量以及地面测量等手段，能够实现对地形的高精度测量和三维重建。
在绘制地形剖面图时，我们可以利用这些技术进行数据的采集和处理，从而快速绘制出符合实际情况的地形剖面图。
首先，我们需要利用测绘技术获取地形数据。
我们可以通过使用GPS设备对地面点位进行测量，获取其经纬度坐标。
同时，结合航空摄影测量技术，可以获取到大范围的地形图像。
这些数据可以直接用于地形剖面图的制作。
然后，需要进行地形数据的处理和分析。
我们可以使用地理信息系统（GIS）进行数据处理，将采集到的点位坐标和摄影测量数据进行融合。
通过这些数据，我们可以生成地形曲面模型，并提取出地面的高程信息。
同时，我们还可以利用交叉剖面线数据，将不同位置的地面高程进行对比和分析。
接下来，需要选择合适的绘图工具和方法。
对于小范围的地形剖面图，我们可以使用手绘的方式进行绘制。
同时，也可以借助计算机辅助设计（CAD）软件，将处理好的地形数据导入其中，并利用其强大的绘图功能进行绘制。
对于大范围的地形剖面图，则可以选择采用地理信息系统（GIS）软件进行绘制，通过对不同位置的地形数据进行分层叠加，形成整体的剖面图。
在绘制地形剖面图时，还需要注意一些细节问题。
首先，要选择合适的比例尺和坐标系。
比例尺的选择决定了地形图的细节程度，应根据实际需求进行选取。
同时，选择合适的坐标系也能确保地形剖面图的准确性。
其次，要标注清晰的高程刻度和水平距离。
这样可以更直观地展示地面地貌的变化情况。
另外，还可以适当添加一些地理标志物或道路等，使得地形剖面图更加生动有趣。
绘制完地形剖面图后，我们还可以进行进一步的分析和应用。
