地形剖面图绘图步骤

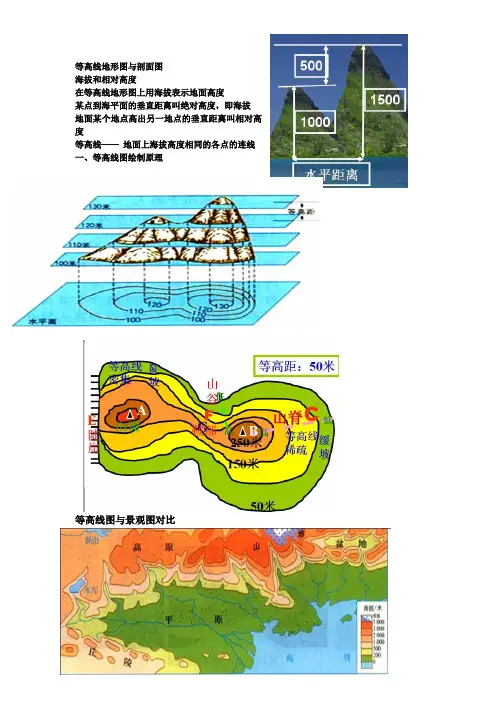

等高线地形图与剖面图海拔和相对高度在等高线地形图上用海拔表示地面高度某点到海平面的垂直距离叫绝对高度，即海拔地面某个地点高出另一地点的垂直距离叫相对高度等高线——地面上海拔高度相同的各点的连线一、等高线图绘制原理等高线图与景观图对比二.等高线的基本特性要点·疑点·考点(1)同线等高：同一等高线上的各点，高度相等。

(2)等高距全图一致：等高距即指两条相邻等高线之间的高度差。

(3)等高线均为闭合曲线。

(4)等高线一般不相交、不重叠；有时也看到重合，那只有在峭壁处出现。

(5)等高线疏密反映坡度缓陡：等高线愈稀，则坡度愈缓；等高线愈密，则坡度愈陡。

(6)等高线与山脊或山谷线垂直相交。

(7)示坡线表示降坡方向：在等高线图上如果画着垂直于等高线的短直线，叫示坡线，它总是指向坡度降低的方向。

（8）两对等高线凸侧互相对称时，为山岳的鞍部，也叫山的垭口。

(9)几条特殊的等高线：0米线表示海平面，也是海岸线，200米线区分平原和低丘，500米、1000米线显示低山丘陵和高原，2000米、3000米反映中山和高原，4000米反映青藏高原和高山的特征。

五种地形类型，在地形图上的基本特征如下：地形名称特征平原海拔200米以下，等高线稀疏，广阔平坦山地海拔500米以上，相对高度大于100米，等高线密集.盆地闭合等高线的数值从四周向中心降低丘陵海拔500米以下，相对高度小于100米，等高线稀疏，弯折部分较和缓高原海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏三、等高线图上的基本部位类型练习题2：如图，ABCD四副等高线图中等高距相同，水平比例尺不同，坡度最陡的是：( B )分析如下：分析如下：公式中高差往往由等高线图中的等高距决定。

结论：坡度大小与高差（等高距）、比例尺（或与高差和比例尺的乘积）成正比，与图上距离（往往由等高线的疏密或图幅大小决定）成反比。

等高线的形态与山脊山谷①等高线向高处突出为山谷——凸高为谷，是集水区。

CAD绘制各类地质图的步骤及注意事项, CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意:地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。

关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。

地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。

平面图的绘制步骤:1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。

开始点应是勘探线与综合图上的一个整数坐标线的交点为好。

2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。

以开始点为基准，就可以开始绘制勘探线平面图了。

3、绘制时所需的数据:1)以开始点为起点位置，测量勘探线的长度。

2)测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。

3)之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。

剖面图的绘制步骤:在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。

其步骤如下:1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。

在综合图上观察勘探线所经过的地形，需记录的数据:勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。

2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。

(在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。

所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。

)钻孔钻线在平面图上的落法:在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。

方法技巧：地形剖面图的绘制及判读1．地形剖面图的绘制步骤⑴确定剖面的方向，画出剖面基线AB。

⑵确定比例尺。

垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘制水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

⑶点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，如上图所示，从1点至15点向MN线引垂线。

⑷根据规定的垂直比例尺找出垂线上1′点至15′点的相应高度。

⑸用平滑曲线从1′点一直连到15′点，即得出AB剖面线的地形剖面图。

⑹连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点间的海拔，从而做到准确平滑过渡。

2.地形剖面图的判读技巧确定某剖面图是沿何剖面线画出来的，主要抓住以下三看：⑴看形状：可粗略地观察剖面线与所经过的大的地形部位(如山峰、鞍部、陡崖)与剖面图是否一致；⑵看关键点的海拔：观察剖面线与等高线交点中的一些关键点，如起点、中点、终点等，看这些点在等高线图上的高度与剖面线上的高度是否一致；⑶看最高点和最低点的海拔：分析剖面线穿越的最高值等高线、最低值等高线与剖面图上的垂直高度是否相符(剖面线上最高点的高度应该小于最高等高线的高度与等高距之和，而最低点的高度应该大于最低等高线的高度与等高距之差)。

【典型例题】(2013·天津高考)某中学地理小组对下图所示区域进行考察。

读图回答下题。

在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是( )思维过程从图表中获取信息答案 C练习：读某风景区等高线图，回答下题。

1．下面地形剖面图是依据等高线图中的哪一剖面线绘制的( )A．L1B．L2C．L3 D．L4读某地区等高线地形图，完成下题。

2.沿图中a－b剖面线绘制的地形剖面是下图中的( )（湖南省怀化市2015届高三上学期第一次联考）读“我国某地区等高线地形图”，回答下题。

快速绘制CAD中的地质和地壳图对于地质和地壳图的绘制，使用CAD软件可以提供高效且精确的方法。

本文将介绍一些在CAD中绘制地质和地壳图的快速技巧和方法。

第一步，创建底图：在开始绘制之前，需要先创建一个底图，用于放置地质和地壳图的各个要素。

打开CAD软件后，选择一个适当的图纸大小，并设置比例尺，以便在后续绘制中能够准确地显示地理信息。

第二步，导入地理信息：导入地理信息是绘制地质和地壳图的重要步骤。

通过选择“插入”或“导入”功能，可以将现有的地形图、地形剖面图或其他相关数据导入到CAD软件中。

确保导入的数据与底图比例尺相匹配，以便正确地显示在绘图中。

第三步，绘制地层标记：地层标记是地质图中最重要的元素之一。

通过选择“文本”或“注释”功能，在CAD中添加地层名称和描述。

根据地质数据和剖面图，使用正确的符号和颜色来区分不同的地层。

确保在绘制地层标记时，选择正确的比例尺和字体大小，以确保文本清晰可见。

第四步，绘制地质构造：地质构造在地质图中扮演着重要的角色。

使用CAD中的“线条”和“填充”功能，可以绘制地质构造线和区域。

选择合适的线型和颜色来表示不同的地质特征，如断层、褶皱等。

确保在绘制时保持一定的精度和准确性。

第五步，绘制地形图：地形图通常用来表示地表的高程和地形特征。

使用CAD中的“等高线”或“地形阴影”功能，可以根据地形数据绘制地形图。

选择适当的间距和密度来展示地势的变化。

确保在绘制地形图时，注意比例尺和细节。

第六步，添加标志和符号：为了更好地理解地质和地壳图，可以添加标志和符号。

使用CAD 中的“图形”和“标记”功能，可以添加箭头、图例、比例尺等元素。

确保标志和符号与绘图的比例尺相匹配，并清晰可辨。

第七步，检查和修正：完成绘制后，应对绘图进行检查和修正。

检查是否有任何问题或错误，例如线条不连续、标记错误等。

如果有错误，及时进行修正，以确保绘图的精确性和准确性。

通过以上步骤，您可以在CAD软件中快速、准确地绘制地质和地质图。

第九章实测地质剖面第一节实测剖面的目的及剖面位置的选择在某一地段内，沿一定方位实际测量和编制地质剖面图是一项重要的基础地质研究工作，也是对工作区内地层时代、层序、岩性特征、厚度、古生物演化特征、含矿层位和接触关系等进行综合研究的手段。

在实测剖面工作中，凡是剖面线所经过的所有地质现象都要进行观察描述；各种地质数据和资料都要进行测量和收集；所涉及的地质问题都要详细进行研究。

包括沿剖面线的地形变化；各时代地层的岩性特征及厚度；古生物化石层位及所含化石的种属特点；地层的接触关系；系统采集岩石标本及化石标本，采集各种分析样品待室内进行分析研究；有时要有专门人员进行地球物理及放射性测量等项工作。

在此基础上，进行该区地质发展史的研究，以恢复古地理、古气候的特征，推断地壳运动的时期及特点，通过不同地质剖面的对比，研究同一时期不同地区的地质环境的变化等等。

因此许多专门性的研究工作也都要通过实测一定数量的地质剖面来完成。

在地质测量工作中，通过实测剖面系统掌握测区内上述资料的基础上，详细而准确地划分地层，确定填图单位，明确分层标志，为顺利开展地质测量作好基础工作。

在踏勘测区的基础上，选择几条典型的剖面进行实测和研究，是地质测量工作的重要内容。

为了使实测剖面顺利而有效地进行，选择好剖面线的位置是很重要的。

选择剖面线有以下几点要求：1.剖面线要通过区内所有地层，也就是说，在剖面线最短的情况下，通过的地层越全越好。

剖面线应尽可能垂直于岩层走向。

有时一条剖面不能包括所有地层，这时可分几个剖面进行测量，然后综合成一个连续剖面。

所测每一时代地层最好要有顶面和底面，选择发育好、厚度最大的地段。

以解决地层问题为目的的剖面，最好选择结构比较简单，尽可能不受断层、褶皱及岩体干扰的剖面。

如果以解决构造问题为主，所选剖面应反映测区的主要构造特征，剖面线要垂直主要的褶皱轴线和断层走向。

2.剖面线经过地段露头要好，尽可能选择连续山脊或沟谷。

避开障碍物，减少平移。

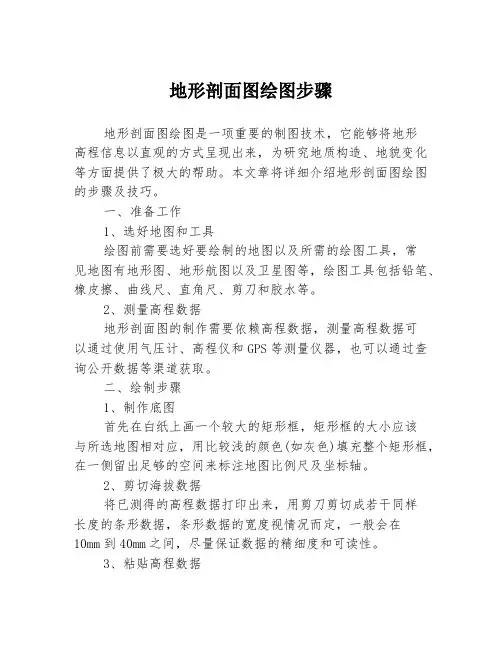

地形剖面图绘图步骤地形剖面图绘图是一项重要的制图技术，它能够将地形高程信息以直观的方式呈现出来，为研究地质构造、地貌变化等方面提供了极大的帮助。

本文章将详细介绍地形剖面图绘图的步骤及技巧。

一、准备工作1、选好地图和工具绘图前需要选好要绘制的地图以及所需的绘图工具，常见地图有地形图、地形航图以及卫星图等，绘图工具包括铅笔、橡皮擦、曲线尺、直角尺、剪刀和胶水等。

2、测量高程数据地形剖面图的制作需要依赖高程数据，测量高程数据可以通过使用气压计、高程仪和GPS等测量仪器，也可以通过查询公开数据等渠道获取。

二、绘制步骤1、制作底图首先在白纸上画一个较大的矩形框，矩形框的大小应该与所选地图相对应，用比较浅的颜色(如灰色)填充整个矩形框，在一侧留出足够的空间来标注地图比例尺及坐标轴。

2、剪切海拔数据将已测得的高程数据打印出来，用剪刀剪切成若干同样长度的条形数据，条形数据的宽度视情况而定，一般会在10mm到40mm之间，尽量保证数据的精细度和可读性。

3、粘贴高程数据将已剪切的高程数据按照从左到右、上到下的顺序粘贴在底图上，保证相邻两个高程数据间的高度差为恒定值，可以用直角尺进行校正。

4、连接粘贴好的高程数据用曲线尺沿着粘贴好的高程数据轨迹绘制一条平滑的曲线，形成地形剖面图的轮廓线，曲线尺的弯曲度应该尽量小，以便绘制出更为真实的地形地貌。

5、标注轮廓线和坐标轴在轮廓线和底图上分别标注坐标轴和方向，使用比较明显的颜色进行标注，以便观察和理解。

三、注意事项1、精确测量高程数据地形剖面图的制作需要依赖精确的高程数据，因此在测量数据时一定要保持高度的精细度和准确性，避免误差可能带来的影响。

2、保持图纸清晰图纸清晰度对于地形剖面图的制作至关重要，因此切忌过度擦拭和涂改，以免影响绘图效果。

3、注意标注比例尺地形剖面图中的比例尺一定要标注清晰准确，保证观测者可以一目了然，对于研究工作和实际应用具有重要的帮助作用。

四、总结通过以上几个步骤，我们可以轻松地完成地形剖面图的制作，掌握这项技能对于地质勘探、地形变化研究等方面都非常重要，希望大家可以认真学习和应用。

•CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意：地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。

关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。

地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。

平面图的绘制步骤：1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。

开始点应是勘探线与综合图上的一个整数坐标线的交点为好。

2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。

以开始点为基准，就可以开始绘制勘探线平面图了。

3、绘制时所需的数据：1）以开始点为起点位置，测量勘探线的长度。

2）测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。

3）之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。

剖面图的绘制步骤：在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。

其步骤如下：1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。

在综合图上观察勘探线所经过的地形，需记录的数据：勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。

2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。

（在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。

所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。

）钻孔钻线在平面图上的落法：在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。

如何绘制信手地质剖面图HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】如何绘制信手地质剖面图？一、基本要求进行路线地质观察或者实测地质剖面时，应绘制信手剖面图。

它表示横过地层剖面或构造线方向上地层或地质构造在地表以下的情况，既要表示出地层，又要表示出构造，还要表示火成岩和其他地质现象以及地形起伏、地物名称以及其他需要表示的综合性内容。

绘好路线地质剖面图是地质工作者的一项重要基本功，必须掌握。

二、图上内容应包括图名、剖面方向、比例尺(一般要求水平比例尺和垂直比例尺一致)、地形的轮廓、地层的层序、位置、代号、产状、岩体符号、岩体出露位置、岩性和代号、断层位置、性质、产状、地物名称，等等，根据工作性质而定。

三、具体步骤1、估计路线总长度，选择作图的比例尺，使剖面图的长度尽量控制在记录簿的长度以内，当然，如果路线长，地质内容复杂，剖面可以绘得长一些，或者分页绘制。

2、绘地形剖面图，目估水平距离和地形转折点的高差，准确判断山坡坡度、山体大小，初学者易犯的错误是将山坡画陡了。

一般山坡不超过30°，更陡的山坡人是难以顺利通过的。

3、在地形剖面的相应点上按实测的层面和断层面产状，画出各地层分界面及断层面的位置、倾向及倾角，在相应的部位画出岩体的位置和形态。

相应层用线条联接以反映褶皱的存在和横剖面的特征。

4、标注地层、岩体的岩性花纹、断层的动向、地层和岩体的代号、化石产地、取样位置等。

5、写出图名、比例尺、剖面方向、地物名称、绘制图例符号及其说明，如为习惯用的图例，可以省略。

6、从作图技巧方面来说，应注意以下三个“准确”：①地形剖面图要画准确；②标志层和重要地质界线的位置要画准确。

如断层位置、矿层、含矿层位置、火成岩体位置等；③岩层产状要画准确，尤其是倾向不能画反，倾角大小要符合实际情况。

此外，线条花纹要细致、均匀、美观，字体要工整，各项注记的布局要合理。

地形剖面图高中地理知识点：地形剖面图◎地形剖面图的定义地形剖面图:以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

◎地形剖面图的知识扩展以等高线地形图某条剖面线下切而显露出来的地形垂直剖面。

直观地反映出地出上沿剖面线方向的地势的起伏状况。

1绘制地形剖面图的步骤：第一步：根据剖面线的水平距离和沿剖面线的高度差确定水平比例尺和垂直比例尺，其中水平比例尺一般与原图相同，而垂直比例尺一般比原图大。

第二步：绘制水平基线和垂直高度坐标。

水平基线的长度宜和剖面线相同，坐标上标注的高度宜和等高线上的海拔相同。

第三步：把剖面线和等高线的各个交点确定在水平基线上，并标注在相应的高度坐标上。

第四步：把确定的各点用平滑的曲线连接起来。

2地形剖面图的画法方法一：引垂直线法方法二：量距离法3基本的地形的剖面特征（1）鞍部的剖面特征在等高线地形图中，如果沿不同方向对鞍部作剖面图，可得到两种完全不同的地形剖面图。

沿两座山峰连线方向看，两边高，中间低；沿垂直于两座山峰连线方向（为山谷）看，两边低，中间高。

（2）山谷的剖面特征（3）山脊的剖面特征（4）山顶的剖面特征4、判读方法：（1）识别地形剖面图的水平、垂直比例大小；（2）根据题目条件和图像形态或区域位置信息，判断经纬度位置；（3）与相关的分布图、特征示意图的知识进行联系，分析作答。

5、地形剖面图绘制应注意的问题确定地形剖面图的垂直比例尺及水平比例尺是绘图中的难点及重点，垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。

水平比例尺一般与原图一致。

在新图中绘水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。

6、两点间的直视问题直视问题可以通过作地形剖面图进行判断，在地形剖面图上由观测点的投射点向目标点的投射点绘直线，若直线没有被任何地物所切断，表示直视良好，否则不能直视。

如下图所示，由点s′向点c′绘直线，直线没有被任何地物所切断，表示直视良好。

地形剖面图绘图步骤地形剖面图绘图是地理学中常用的一种表示地表高程和地形变化的方法。

它通过绘制地表的纵断面，展示了地形在水平方向上的变化情况。

以下是绘制地形剖面图的详细步骤。

第一步：选择合适的地理地形区域选择要绘制的地理地形区域，可以是一个具体的山脉、河流、平原等地貌。

根据自己的兴趣和需要，选择一个你感兴趣或者想了解的地区。

第二步：收集地理数据收集与你选择的地理地形区域相关的地理数据。

这些数据可以从地图、卫星影像、测量数据等多个渠道获得。

记住，数据的准确性和全面性对于绘制准确的地形剖面图至关重要。

第三步：绘制水平线在绘图纸上，确定地表高程和距离的比例尺，然后绘制一条水平线作为基准线，代表地球表面的水平。

这条基准线将成为你绘制地形剖面图的参照线。

第四步：确定测量点位根据收集到的地理数据，确定在剖面图上需要绘制高程值的测量点位。

这些点位通常是在沿着你选择的地理地形路线上等距离设置的。

第五步：测量高程值利用专业的地理测量设备，如高程仪等，对每个测量点位进行高程测量。

确保你的测量方法准确可靠，并将测量结果记录下来。

第六步：绘制剖面图利用获得的高程测量数据，根据比例尺的要求，在剖面图上绘制出每个测量点位的高程值。

从基准线开始，按照测量点位的距离和高程值，绘制出地表的纵断面。

第七步：标注地形特征根据绘制的地形剖面图，标注出地形的特征，如山脉、河流、峡谷等。

通过标注地形特征，可以更清楚地展示地形的变化情况。

第八步：绘制剖面线在剖面图上，从起点到终点绘制一条直线，表示剖面线的路径。

这条剖面线将连接起每个测量点位，并展示地形在水平方向上的变化。

第九步：添加图例和图名在绘制的地形剖面图上添加图例，解释图中使用的符号和颜色代表的含义。

同时，在图上添加图名，清楚地表示图表的内容和意义。

第十步：检查和修正完成绘制地形剖面图后，仔细检查绘图的准确性和清晰度。

比较测量数据和图中绘制的高程值，确保没有错误和遗漏。

如果有发现错误，及时进行修正。

（１）信手地质利面图得绘制方法为了了解岩石性质、地层层序与地层接触关系，展示构造持祉，建立整体得概念.在路线穿越时，一般应作连续得倍手地质剖面图(简称信手剖面）.信手剖面图就是在野外边观察边绘制而成得,不允许回到室内绘制。

其方法与步骤如下：①确定信手剖面方向与起止点，信手剖面得起点与终点一般就是一条踏勘路线得第一个点与最后一个观测点，一般应标定在野外手图(地形底图)上,起、终点连线应该垂直主要地层与构造线得方间,因此信于剖面图在路线穿越法中使用.②确定绘图比例尺;比例尺得确定、要根据每条路线得长度视实际情况而定,不要求每条路线得信手剖面比例尺都一样, 总得原则就是所绘出得倍手剖面图应尽量将完整地层显示在记录簿得同一页上,如因各种原因不能满足时,也要尽量减少页数，以达到完整、系统得效果.③确定各点间得水平距离与各点得高程。

信手剖面第一个点（起点）标定在地形图上后可读出该点高程、第二个点得高程也可用同样办法得知，根据图上该两点得平距高程差，按比例尺内插求出两点间所需得不同高程点，相邻等高点间得连线即为地形线,以此方法类推直至整个剖面作完，对于有经验得地质工作者来说。

完全可以抛外地形图,目测斜距与坡度角，信手勾绘地形线④量取地层产状,并根据踏勘路线中得观测点标注地质持征;在观测点上要测定有代表性得产状标在剖面得相应位置上，并填绘岩性符号，同时注记分层号、地层时代代号等。

此外,如有褶皱、断层、岩体等,应及时将其形态特征绘出;对各种特征地质现象也应加以表示，有些情况下允许加注必要得文字,以弥补符号得不足或使其更加醒目。

⑤标出标本采集层位与标本编号⑥最后在剖面上方写出剖面名称,标出比例尺与剖面方向，以及主要地物与绘图者及绘图日期等。

（2)路线地质图得绘制方法路线地质图就是在沿线观测过程中,随手将路线上得各种地质情况,以平面图得形式表达得一种图件，因此又称信手路线地质图,路线得方位就是用罗盘测出，路线得距离采用目估或步测,各种高程可参照地形图或用气压测高计读数获得，将所见得岩性、岩层分界、各种褶皱与断层等按走向用符号加以表示，并注明产状，标本采集地点及其编号。
