景观施工图各图总结范本景观施工图是指在景观设计的基础上，根据实际施工需要，对景观设计图纸进行进一步细化和详细说明的图纸。

景观施工图包括平面图、立面图、剖面图、节点图等。

下面是景观施工图各图的总结范本：一、平面图：平面图是指将景观设计图纸按照一定比例绘制在平面上的图件。

平面图主要包括地面铺装、植物配置、设备摆放等内容。

1.1 地面铺装图：地面铺装图是指将地面铺装的材料、颜色、形状等信息在平面上标示出来。

在图纸上可以使用不同的线型表示不同的材料，如实线表示砖块铺装，虚线表示草坪等。

1.2 植物配置图：植物配置图是指将不同植物的位置和数量在平面上标示出来。

可以使用符号或图例来表示不同的植物，如圆圈表示树木，方块表示灌木等。

1.3 设备摆放图：设备摆放图是指将景观设备的位置和数量在平面上标示出来。

可以使用符号或图例来表示不同的设备，如三角形表示座椅，圆形表示垃圾箱等。

二、立面图：立面图是指将景观设计图纸的某一立面按照一定比例绘制在平面上的图件。

立面图主要包括围墙、栏杆、门窗等内容。

2.1 围墙图：围墙图是指将围墙的形式、高度、材料等信息在立面上标示出来。

可以使用不同的线型表示不同的材料，如实线表示砖墙，虚线表示铁艺栅栏等。

2.2 栏杆图：栏杆图是指将栏杆的形式、高度、材料等信息在立面上标示出来。

可以使用符号或图例来表示不同的栏杆，如X形表示金属栏杆，直线表示木质栏杆等。

2.3 门窗图：门窗图是指将门窗的形式、颜色、材料等信息在立面上标示出来。

可以使用符号或图例来表示不同的门窗，如圆圈表示窗户，方块表示门等。

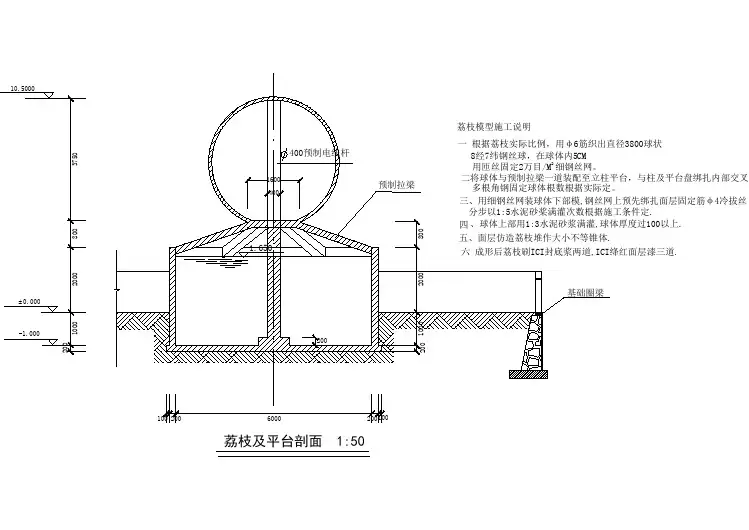

三、剖面图：剖面图是指将景观设计图纸的某一剖面按照一定比例绘制在平面上的图件。

剖面图主要包括地势、水体、植物、建筑等内容。

3.1 地势剖面图：地势剖面图是指将不同地势的高度、形状等信息在剖面上标示出来。

可以使用等高线或虚线来表示不同的地势，如实线表示山坡，虚线表示平地等。

3.2 水体剖面图：水体剖面图是指将水体的形状、深度等信息在剖面上标示出来。

景观施工图各图总结参考景观施工图是景观设计师与施工方沟通的桥梁，是将景观设计方案转化为实际施工的具体图纸。

它包括平面图、剖面图、立面图、细部图及节点图等多个图纸。

本文将对各种景观施工图进行总结参考。

1. 平面图平面图是景观施工图的基础，它以俯视的方式展示了整个景观区域的布局。

平面图应包括道路、步行路径、建筑物、绿化区域、水景等要素的位置和布局。

平面图还应标注地形高差、坡度、斜坡、雨水收集、排水系统等关键信息。

此外，平面图还应标注景观元素的具体尺寸、距离和位置。

2. 剖面图剖面图是从地面到空中或从地下到地面的景观图，它展示了景观区域的高度、形状和轮廓。

剖面图主要用于展示景观区域的立体结构和形状，如地形高差、坡度、墙体、台阶等。

剖面图还应标注材料的厚度、高度和细节部分。

3. 立面图立面图是展示建筑物或景观元素垂直面的图纸，它展示了景观区域的外表面和特殊元素。

立面图主要用于展示建筑物或景观元素的形状、尺寸和材料。

立面图还应标注窗户、门、植物、灯具等细节元素的位置和尺寸。

4. 细部图细部图是展示景观施工细节的图纸，它展示了各种具体部位的构造和连接方式。

细部图主要用于展示景观元素的拼接、连接、固定等细节。

细部图应包括材料的材质、尺寸和细节构造。

细部图还应标注材料的厚度、连接方式、固定方式等关键细节。

5. 节点图节点图是展示景观节点部位的图纸，它展示了不同景观元素的连接点。

节点图主要用于展示不同景观元素的连接方式和细节。

节点图应包括连接的材料、方式和尺寸。

节点图还应标注连接点的位置、数量和连接方式。

在绘制景观施工图时，需要考虑以下几个因素：1. 准确性：景观施工图的绘制必须准确无误，尺寸、位置、材料等信息需要精确标注，以确保施工能够按照设计要求进行。

2. 逻辑性：景观施工图应具有清晰的逻辑结构，各个图纸之间需要有明确的联系和衔接，以便施工方能够理解设计意图。

3. 规范性：景观施工图应符合相关的标准和规范，包括国家、地区或行业标准。

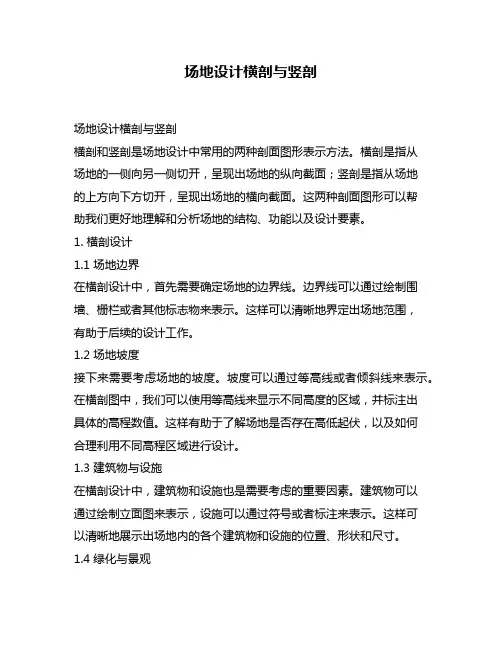

场地设计横剖与竖剖场地设计横剖与竖剖横剖和竖剖是场地设计中常用的两种剖面图形表示方法。

横剖是指从场地的一侧向另一侧切开，呈现出场地的纵向截面；竖剖是指从场地的上方向下方切开，呈现出场地的横向截面。

这两种剖面图形可以帮助我们更好地理解和分析场地的结构、功能以及设计要素。

1. 横剖设计1.1 场地边界在横剖设计中，首先需要确定场地的边界线。

边界线可以通过绘制围墙、栅栏或者其他标志物来表示。

这样可以清晰地界定出场地范围，有助于后续的设计工作。

1.2 场地坡度接下来需要考虑场地的坡度。

坡度可以通过等高线或者倾斜线来表示。

在横剖图中，我们可以使用等高线来显示不同高度的区域，并标注出具体的高程数值。

这样有助于了解场地是否存在高低起伏，以及如何合理利用不同高程区域进行设计。

1.3 建筑物与设施在横剖设计中，建筑物和设施也是需要考虑的重要因素。

建筑物可以通过绘制立面图来表示，设施可以通过符号或者标注来表示。

这样可以清晰地展示出场地内的各个建筑物和设施的位置、形状和尺寸。

1.4 绿化与景观绿化和景观是场地设计中不可或缺的部分。

在横剖设计中，我们可以使用符号或者标注来表示不同类型的植被和景观元素，如树木、花坛、草坪等。

这样可以使设计师更好地了解场地内绿化和景观的布局和效果。

1.5 道路与通道道路和通道是场地设计中的重要组成部分。

在横剖设计中，我们可以使用符号或者标注来表示不同类型的道路和通道，如人行道、车行道、自行车道等。

这样有助于了解交通流线以及各个区域之间的连接关系。

2. 竖剖设计2.1 建筑物结构在竖剖设计中，首先需要考虑建筑物的结构。

建筑物结构可以通过绘制剖面图来表示，包括墙体、柱子、梁等。

这样可以清晰地展示出建筑物内部的空间布局和结构形式。

2.2 空间分区接下来需要考虑场地内的空间分区。

空间分区可以通过绘制剖面图来表示，包括不同房间、区域或者功能空间的划分。

这样有助于了解不同空间之间的关系和流线，以及如何最优化地利用场地内的空间。
