平面体系几何组成分析举例.

几何组成作业题
2-3, 2-5 2-7, 2-8 2-10, 2-12 2-16, 2-21 交作业时间:周 3
§2. 几何组成分析
补充作业:（不做） 2-1 (b)试计算图示体系的计算自由度
解:
或:
W 8 3 11 2 3 1 W 1 3 5 2 2 2 10 1
方法1: 若基础与其它部分三杆相连,去掉基础只分 析其它部分 方法2: 利用规则将小刚片变成大刚片.
例4: 对图示体系作几何组成分析
解: 该体系为瞬变体系. 方法3: 将只有两个铰与其它 部分相连的刚片看成链杆. 书上例题2-1、2-3同。
方法1: 若基础与其它部分三杆相连,去掉基础只分 析其它部分 方法2: 利用规则将小刚片变成大刚片. 方法3: 将只有两个铰与其它部分相连的刚片看成链杆.
计算自由度大于零一定可变; 若等于零则一定不变吗? 五. 计算自由度 六. 多余约束 必要约束 计算自由度小于零一定不变吗? 计算自由度小于零一定有多余约束
§2.1 基本概念
§2-1 基本概念 一. 几何不变体系 几何可变体系 二. 刚片 三. 自由度 四. 约束(联系) 链杆 单铰 复铰 虚铰 实铰 五. 计算自由度 六. 多余约束 必要约束
练习: 对图示体系作几何组成分析
方法1: 若基础与其它部分三杆相连,去掉基础只分 析其它部分 方法2: 利用规则将小刚片变成大刚片. 方法3: 将只有两个铰与其它部分相连的刚片看成链杆. 方法4: 去掉二元体. 方法5: 从基础部分(几何不变部分)依次添加.
练习: 对图示体系作几何组成分析
无多余约束的几何不变体系。

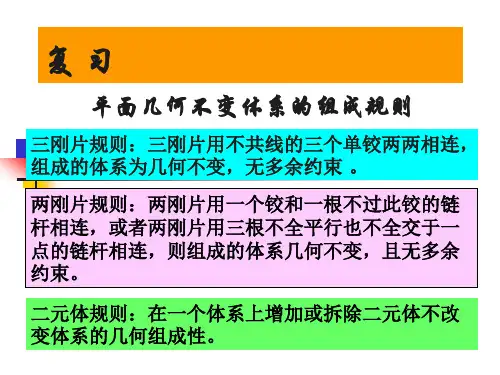

三杆不平行不变 平行且等长常变 平行不等长瞬变
§1. 几何组成分析

当使用判定规则进行判定时，可以使用如下技巧，使问题简化： ①去二元体； ②地基可以当作特殊的刚片； ③扩大刚片法：将整个体系的几何不变部分看作刚片，并考察其与周 围部分的连接方式，逐步扩大刚片，减少杆件数目； ④刚片与链杆灵活转换：根据需要可以将链杆当作刚片使用，也可以 将刚片（包括地基）或几何不变部分当作链杆使用； ⑤巧用虚铰：链杆数目较多时，使用虚铰可以使体系简化。
例题分析
例1.分析图示体系的几何构造性。 解析：（1）计算自由度
W 4244 0
自由度为0，说明体系具有成为几何不变体系的最少约束数目。 进一步判断，依次去掉二元体DFE、BDC、BEC、BCA后，整个体系只剩下 地基了，为几何不变体系。由于去掉二元体并不改变原体系的几何构造性，因此 原体系也是几何不变体系。
二元体规则是非常好用的规则，特别是去二元体，可以大大简化体系 构件数目，使判断简化，其主要有以下几个技巧：
（1）根据需要进行链杆与刚片之间的转化，巧妙使用二元体； （2）当体系比较复杂时，可以先考虑其中的一个它部分之间的连接关系， 判定整个体系的几何构造性。
例题分析
例2.分析图示体系的几何构造性。 解析：（1）计算自由度
W 72 113 0
自由度为0，说明体系具有成为几何不变体系的最少约束数目。 体系没有二元体，但体系本身是有二元体的，去掉所有二元体，只剩下一个 杆件，所以体系本身几何不变，再考虑其与地基的连接方式，判定体系几何不变。
总结与技巧
示例
例1.分析图示体系的几何构造性。
解析：（1）计算自由度
W 7277 0
体系具有成为几何不变体系的最少约束数目，需进一步判断。 （2）依次去掉二元体FAB、IED、FBJ、IDC如图所示。 （3）三角形GCH看作刚片Ⅰ，地基看作特殊刚片Ⅱ。 （4）刚片Ⅰ、Ⅱ之间通过三根链杆相连，三链杆汇交

建筑力学电子教案
第五章 平面体系的几何组成分析
§5–2 刚片、自由度、联系的概念
1、刚片：在平面体系中将刚体称为刚片。 2、自由度：确定体系位置时所需要的独立参数（坐标）的数目。
⑴ 平面上的点有两个自由度
y
x
o
A
y x
独立变化的几何参
数为：x、y。
建筑力学电子教案
第五章 平面体系的几何组成分析
Ⅱ Ⅰ
建筑力学电子教案
第五章 平面体系的几何组成分析
瞬变体系：原为几何可变体系，但经过微小位移后转化为 几何不变体系。
瞬变体系特点：瞬变体系承受荷载后，构件将产生很大的
内力，故不能用作建筑结构。属于几何可
变体系范畴。
例如:
o.
上述情况为瞬变体系。
建筑力学电子教案
第五章 平面体系的几何组成分析
小结
建筑力学电子教案
第五章 平面体系的几何组成分析
例8: 对图示体系作几何组成分析
例6
解： 此体系的
支座连杆只有 三根，且不完 全平行也不交 于一点，故可 只分析体系本 身。
第五章 平面体系的几何组成分析
当拆到结点６时，二元体的两杆共线，故此体系为瞬变体系， 不能作为结构。
. 建筑力学电子教案
第五章 平面体系的几何组成分析
.
例7
O1
O2
解：
Ⅰ
ⅡⅡ
Ⅲ
ADCF和BECG这两部分都是几何不变的，作为刚片Ⅰ、Ⅱ， 地基为刚片Ⅲ。而联结三刚片的O1、 O2、C不共线，故为几何不 变体系，且无多余联系。
建筑力学电子教案
第五章 平面体系的几何组成分析
5、计算自由度的讨论:
任何平面体系的计算自由度，其计算结果将有以下三种情 况：

[例] 试对图示体系进行几何组成分析
因三铰在一直线上， 故该体系为瞬变体系。
例 试分析图所示体系的几何组成。
解 (1) 用公式 (2-1) 计算体 系的自由度 m = 3， h = 2， r = 5 W = 3m－2h－r = 3 × 3－2 × 2－5 = 0
(2)几何组成分析 先把杆 AB 、 BC 及地基分别看作是刚片 I ，Ⅱ，Ⅲ， 相互用实铰 A(1 ， 3) 、实铰 B(1 ， 2) 及虚铰 (2 ， 3) 相连， （虚铰是在两平行支承链杆的交点处，即无限远处。） 三铰不在 — 直线上，此部分是几何不变的。然后再加上 一个二元体，亦是几何不变。 因此，整个体系是几何不变的。
2.平面链杆系的自由度
仅在杆的两端用铰连接的杆件称为链杆，它是刚 片的特殊形式，桁架是由这类杆件组成。 链杆系的自由度也可以用式W = 3m – 2h – r ，但 在链杆系中复铰较多，计算有所不便，因此另外从 节点出发推导两个方便计算的公式。
在链杆系中，假如各节点都是互不相连地独 立存在，则每一节点在平面内的自由度是2。
例2-4 计算图所示体系的自由度。
解： 用式(2-3)计算 W=2j–b–r 因为 j＝9，b＝15，r＝3 所以 W= 2×9 –15 – 3 = 0 即体系没有自由度。
例2-5 计算图所示体系的自由度。
解：图中 A ， B ， C 应算作 节点。其余与地基相连的 铰不算入节点数 j 内 (因为两 斜杆视作支承链杆)。 因为 j = 3，b = 2，r = 5 所以 W = 2 j－b－r = 2× 3－2－5＝－1 即体系不但没有自由度， 且多一个约束。
解： 该体系不与基础相连，r=0，故 用式(2-2) V = 3m – 2h – 3 因为 m=7，h=7+2=9
