实验九复合固定循环指令G加工仿真

  • 格式：docx
  • 大小：58.37 KB
  • 文档页数：4

实验九复合固定循环指
令G加工仿真

文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
实验九 复合固定循环指令G73加工仿真
一. 实验目的
1. 掌握封闭切削循环G73的指令格式和走刀路线；
2. 掌握封闭切削循环环G73的车削方法；
3. 掌握利用复合循环指令加工轴类零件的工艺及方法；
4. 掌握一般复杂轴类零件编程方法并能在仿真软件上进行仿真加工。
5. 能对所完成的零件进行评价及超差原因分析。
二. 实验设备、材料及工具
1. 计算机
2. 数控仿真软件（南京斯沃）
三. 实验内容
用仿真加工零件如下图，毛坯尺寸为Ф32mm×150mm的棒料，未标公差尺寸按±
0.2mm加工。制定零件加工工艺，编写零件加工程序，在仿真软件上进行仿真操作加
工，对加工后的零件进行检测、评价。
四. 实验步骤
1.加工该零件时一般先加工零件外形轮廓，编程零点设置在零件右端面的轴心线上。
装夹工件毛坯，伸出卡盘长度100mm。
（1） 用试切对刀的方法对刀。
（2） 定位，用G01车端面，退刀。
（3）
用封闭切削循环（G73）加工零件外形轮廓至尺寸要求。用精加工循环
（G70）精车（G73）加工过的部分，用端面车削循环（G94）车断。
（4）
调整车床主轴速度及进给量：粗车500r/min，F80；精车600r/min，F30；车
槽主轴转速400r/min，粗车F50，精车F30。
（5） 编写程序，程序检查。
（6） 仿真加工，修改程序。
（7） 加工完毕，测量检查各部位尺寸，校验。

2.应用的刀具
刀号 T0101 T0202 T0303
形
状

类型 外圆刀35°外圆车刀
切断刀,刀宽
3mm

3．选择切削用量
调整车床主轴速度及进给量：外圆车刀，粗车500r/min，F80；精车800r/min，
F50；切槽刀，400r/min，粗车F50；精车F30。
4．编写程序清单（程序要求标注注释）
程序内容 说明

5.仿真加工过程
（1）打开斯沃数控仿真加工系统、选择机床
（2）机床回零点
（3）选择毛坯、材料、夹具、安装工件
（4）安装刀具
（5）建立工件坐标
（6）上传NC语言
（7）自动加工
五、实验注意事项
（1）G73适于凹凸曲线轮廓类零件的数控编程；
（2）G73是X、Z方向都进刀
（3）在G73整个粗车循环中，在G73指令的程序段中的F是有效的。
（4）在顺序号P 的程序段中，可以有G00或G01指令。
（5）G73只能加工X轴、Z轴是单调增大或减小的零件；
（6）只要指定精加工的加工路线及粗加工的吃刀量，系统会自动计算粗加工的加工
路线和加工次数。
（7）G73结束后刀具停留在刀具起点的位置。
（8）G73指令适用于均匀毛坯的加工，若用于非均匀毛坯，走刀空程较多，应想办法
先让毛坯余量均匀。
六、实验总结
（1）分析同学们的程序，指出各种方案的优缺点，同时给出较为理想的方案。
（2）G73适用于凹凸曲线轮廓类零件的数控编程
（3）G73指令适用于均匀毛坯的加工，若用与非毛坯，走刀空程较多，应想办法让毛
坯尽量均匀，所以应适当结合其他指令将其路径优化，从而更好地利用G73指令。
（4）在条件允许的情况下，要尽量用G71,因为其效率比较高。

合集下载

任务4 使用复合固定循环指令的编程与加工

任务4 使用复合固定循环指令的编程与加工


报
ns→nf之间程序段中的F、S、T对精加工有效。
国
2）适用于毛坯为盘料，轮廓形状呈单调递增或递减变化。
3）在ns→nf之间的程序段中不能调用子程序。
14
二、知识准备
勤 学
（二）复合固定循环指令
苦 G72---端面粗车复合固定循环
练
G72 W(△d) R(e)；
G72 P(ns) Q(nf) U(△u) W(△w) F(f) S(s) T(t)；
报 N(ns)G00Z __ ;
国
……………… ………………
N(nf)………………
13
二、知识准备
勤 学
（二）复合固定循环指令
苦 G72---内外圆粗车复合固定循环
练
G72 W(△d) R(e)；
G72 P(ns) Q(nf) U(△u) W(△w) F(f) S(s) T(t)；
使用说明
技
能Leabharlann 1）G72程序段中的 F、S、T对粗加工有效。
技
(半径值),内孔取负值，外圆取正值
能
△ k为Z方向总的退刀量，其值等于Z方向粗加工余量
报
d为分层次数(粗车重复加工次数)
国
G73适用于毛坯为锻件或铸件的仿形加工场合。
其余参数的含义同G71
19
二、知识准备
勤 （二）复合固定循环指令 应用举例
学 O9884;（设毛坯X、Z单边余量分别为5mm、4mm)
二、知识准备
勤 （二）复合固定循环指令应用举例
学 O9882;毛坯φ80×φ30×100管料
苦 G99G97G21T0101M03S500;
练
G00X28.Z2.M08;(快速定位到循环起始点） G71U2.R0.5;（X方向背吃刀量和退刀量，半径值，单位mm)
端面车削循环课题九数控车

端面车削循环课题九数控车


课题九 数控车---编程技巧的运用及中级实训
44、精车循环G70
（1）功能：用G71、G72、G73粗车完毕后，可用 G70指令，使刀具进行精加工。
（2） 格式：G70 Pns Qnf （3） 说明：
ns是指定精加工路线的第一个程序段的段号； nf是指定精加工路线的最后一个程序段的段号。
课题九 数控车---编程技巧的运用及中级实训
课题九 数控车---编程技巧的运用及中级实训
3、成型车削循环G73
（1）功能：该指令只须指定 精加工路线，系统会自动 给出粗加工路线，适于车 削铸造、锻造类毛坯或半 成品，如图9-7所示。
（2）格式：
G73 Ui Wk Rd G73 Pns Qnf Uu Ww F ST
图9-7 成型车削循环指令G73
课题九 数控车---编程技巧的运用及中级实训
加工内容 车端面
粗车外圆 精车外圆
切断

表9-1 切削用量表
主轴转速S 120m/min 500r/min 500r/min 300 r/min
进给速度F(mm/min) 100 100 80 20
程
序
O1602
T0101；
S500 M03；
G50 S1500；
N1；
G00 X48 Z0；
G96 S120；
120m/min
说
明
限制主轴最高转速1500m/min 工序1 车端面
切换工件转速，线速度
课题九 数控车---编程技巧的运用及中级实训
G01 X0 F0.15； G97 S500； N2； G00 X48 Z2； G71 U2 R1； G71 P10 Q20 U0.2 W0 F0.15；
简单固定循环指令G90PPT

简单固定循环指令G90PPT


1、X、Z终点坐标尺寸位置不变， 每个程序段只改变R的尺寸
2、R、Z尺寸不变，每个程序 段只改变终点的Z的尺寸。
简单固定循环指令G90
简单固定循环指令G90
简单固定循环指令G90
技能之星大拼
探究新知
技能之星大拼
简单固定循环指令G90
归纳小结： 1、G90指令的格式怎样？ 2、加工完毕刀具停留的位置在何处？ 3、走刀路线怎样？ 4、比较G90与G01指令的区别？
简单固定循环指令G90
通过网络查找 G90指令的应 用，撰写学习 笔记，通过 QQ群，或微 信与同学共享。
如图所示为棒料毛坯 （直径为Φ55）的加工 示意图，钻孔后的内孔 直径是Φ26，编写其粗 加工程序。
如图所示为棒料毛坯 （直径为Φ50）的加工 示意图，钻孔后的内孔 直径是Φ18，编写其粗 加工程序。
Hale Waihona Puke 四川仪表工业学校简单固定循环指令G90
“简单的事情重复做，你就是专家。 重复的 事情用心做，你就是赢家”
———— 爱因斯坦
爱因斯坦出任荷兰莱顿大学特邀教授时，给学生讲的第一堂课是：成功的秘诀。 关键词：爱因斯坦 简单 重复 摞骨牌 惠勒
简单固定循环指令G90
任务展示： 某中型零件制造企业，接到500 件刀杆的生产任务订单，要求 三天内完成生产。订单提供刀 杆的零件图纸。作为数控车床 操作工，要根据刀杆的零件图 和工艺卡的要求进行首件试生 产，并检测加工精度，以便实 现批量生产
简单固定循环指令G90
观看走到路径动画
简单固定循环指令G90
（3）刀具起点位置（G00定 位点）
如加工外圆时，X方向比准备加工的 直径大或等于准备加工的直径。Z方向 比准备加工长度长或等长
复合型车削固定循环的编程加工

复合型车削固定循环的编程加工

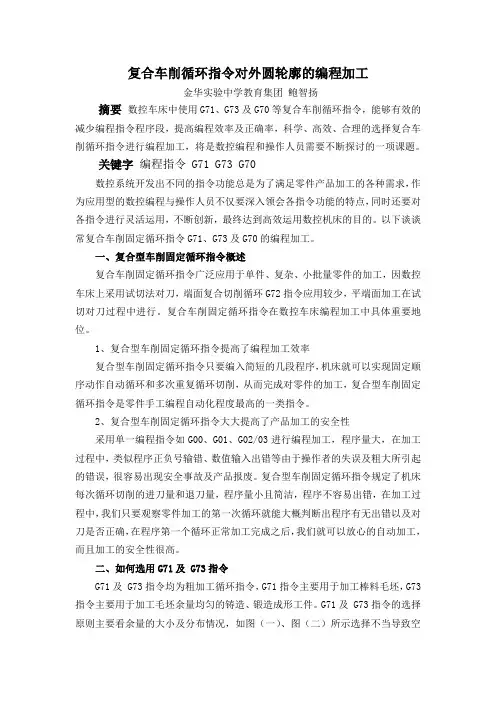

复合车削循环指令对外圆轮廓的编程加工金华实验中学教育集团鲍智扬摘要数控车床中使用G71、G73及G70等复合车削循环指令，能够有效的减少编程指令程序段，提高编程效率及正确率，科学、高效、合理的选择复合车削循环指令进行编程加工，将是数控编程和操作人员需要不断探讨的一项课题。
