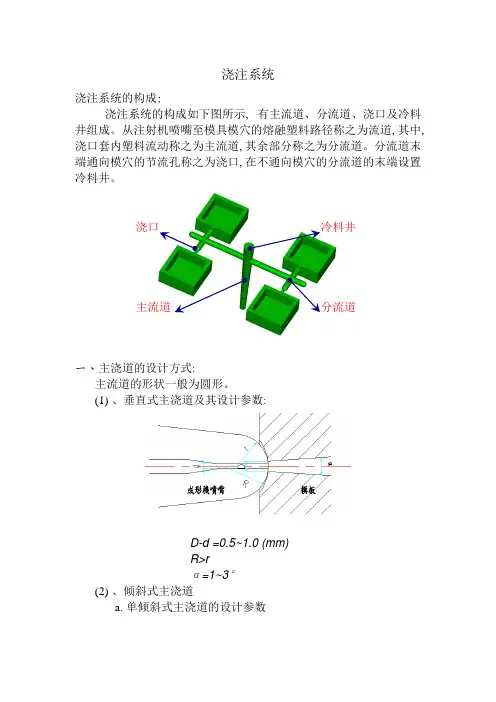

浇注系统浇注系统的构成: 浇注系统的构成如下图所示, 有主流道、分流道、浇口及冷料井组成。
从注射机喷嘴至模具模穴的熔融塑料路径称之为流道,其中,浇口套内塑料流动称之为主流道,其余部分称之为分流道。
分流道末端通向模穴的节流孔称之为浇口,在不通向模穴的分流道的末端设置冷料井。

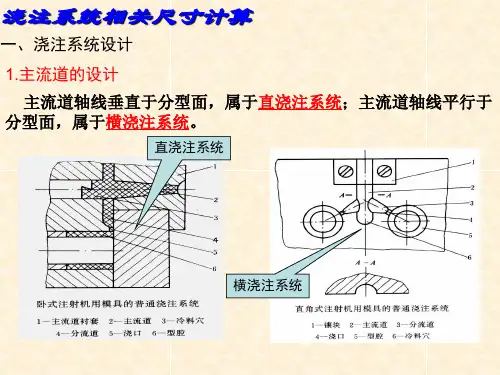

一、 主浇道的设计方式:主流道的形状一般为圆形。
(1) 、垂直式主浇道及其设计参数:D-d =0.5~1.0 (mm) R>rα=1~3°(2) 、倾斜式主浇道a. 单倾斜式主浇道的设计参数主流道 分流道冷料井浇口a的取值主要与塑料性能有关a=30°(对于PE.PP.PA)a=20°(对于PS.SAN.ABS.PC.POM.PMMA)b.双倾斜式主浇道的设计参数R的值由所选射出成型机决定a最大可取15°注:表中的注塑量指注塑机一次的注射量,d为主流道入口直径, D为主流道出口直径。
二、分浇道的设计方式:确定分流道尺寸应考虑如下因素●制品的体积和壁厚●主流道至浇口的距离●流道的冷却方法●成型树脂的流动性●便于采用自动切除浇口装置●分流道的截面厚度要大于制品的壁厚●分流道的长度要尽量短, 不能短时, 其截面尺寸应相应长度增大●对于含有玻璃纤维等流动性较差的树脂, 流道截面要大一些●流道方向改变的拐角处, 应适当设置冷料井(1)、成品布置方式(按浇道的形状分)a、“H”形分布”b、“I”形分布:C、“X” 形分布:d、“O” 形分布:(3)B=1.25D Smax—制品最大壁厚常用塑料推荐的分流道直径:塑料名称分流道直径/mm 塑料名称分流道直径/mm 塑料名称分流道直径/mm PE 3~10 PMMA 8~10 PBT 3~8PP 4.8~10 硬PVC 6.4~16 PBT(含玻纤) 3~10 PS 3.2~10 PA (含玻纤) 4~12 PC 4.8~10 HIPS 3.2~10 PA 3~10 PC(含玻纤)5~13 ABS 3.2~10 PPS 6.4~10 PU 6.4~8 SAN 3.2~10 PPO 6.4~10POM 3.2~10 PES 6.4~10分流道直径还可以按以下公式计算:D =式中: D――分流道直径mm;W――制品塑料的质量，g;L――流道长度,mm;分流道直径还可以按图查取:分流道直径图表G –制品质量,g; S –制品肉厚,mm; D –分流道参考直径 ,mm;(4)各种截面形式的优缺点比较a、圆形截面流道:优点: 表面积与体积之比最小,压力损失及温度损失小,有利于塑料的流动及压力传递缺点: 必须在公母模上各分一半,给模具加工带来一定困难b、“U”形截面流道:优点: 其截面形式接近圆形截面,同时只需在模具的一面加工缺点: 与圆形截面相比,热损失较大,流道废料多c.梯形截面流道优点: 便于流道的加工及刀具选择缺点: 热量损失较大三、浇口的设计方式:(1)、各种浇口的优缺点比较(2)、各种浇口的设计参数值及其适用场合(3)、浇口位置的选择应注意的事项b.浇口应设在制品的最大壁厚处,使塑料从厚壁流向薄壁,并保持浇口至型腔处处的流程基本一致c.防止浇口产生喷射尔在充填过程中产生蛇形流d.浇口位置应设在制品的主要受力方向上,因为塑料的流动方向上所承受的拉应力和压应力最高.特别是带填料的增强塑料e.选择浇口位置时应考虑制品的尺寸要求,因为塑料经浇口充填型腔时在塑料的流动方向与垂直于流动方向上的收缩不尽相同,所以应考虑到变形和收缩的方向性对于窄长成品,浇口位置常设在其长度2/3的位置对于有肋的制品,浇口应与肋的方向一致,且不能正对肋,要错开四、排气槽的设计方式:(2)在公模仁中割出对插形式的排气入子(3)将深肋或圆柱割成入子,以便排气五、热流道系统设计:选择冷流道与热流道系统的原则在冷﹑热流道系统的选择上, 应根据成型制品的生产总量, 成型树脂的特性, 制品的形状, 模具制造与维护费用等各个方面综合考虑, 然后确定那种方式. 一般情况下, 首先考虑采用冷流道系统能否成型. 冷流道系统能否成型的条件如下:●成型制品是否在冷流道系统允许的成型树脂流动的距离范围之内●对成型后影响的程度如何●所产生的熔接痕影响制品的使用强度否,预定注塑面的开启行程和能否满足模具所需开启距离的要求若采用冷流道系统无法满足上述条件, 则考虑采用热流道系统, 对于冷﹑热流道系统都能满足成型要求时, 则需对比如下项目, 从经济角度确定采用那种方式●缩短成型周期产生的经济效益●节约树脂产生的经济效益●机械手取冷流道系统增加的模具制造与维护费用3.1.4 采用热流[道系统需考虑的事项●选择匹配成型目的系统●设计无树脂滞留, 流动通畅的集流腔歧系统●采取矫正;在热膨胀产生口错位的措施.●防止树脂泄漏的措施●吸收集流腔加热板膨胀量与应力处理的措施●采用阀式结构浇口时应桷保阀杆运动灵活且无树脂泄漏外加热方式的优点●流道内树脂可均匀加热●容易更换树脂, 容易抱色外加热方式的缺点●热损失大●热流道板的温度高, 需采取针对膨胀的对策●热浇口套采用处热方式时, 需要有加热器安装空间, 并会造成浇口端部温度不足的情况内加热方式的优点●热损失小●热流道板的温度低, 一般不需要采取热膨胀对策●浇口附近的温度容易控制内加热方式的缺点是●树脂流道壁面和加热器外表面的温度差大●树脂流路截面积不易过大, 树脂流道阻力较大●流道壁面容易产生固化层, 更换树脂及换色较困难●成型树脂必须清洁无杂物●浇口套的内加热装置需经常更换热流道板采用管状加热,器进行外热时应考虑如下事项●管状加热器与热流道配合孔的配合暗隙应小于0.2mm●应使用多个功率加热器做到热流道板整体温均衡, 不能造成局部过热●结构上要便于加热器更换●热流道板的加热器安装孔内不能存留油●需设置加热器电压控制装置●热电偶要设在热,扣失小的部位, 量接近流道六、主浇道的拉料形式:F>A*P式中: F――注塑机的锁模力,KN;A――包括流道在内的塑料总投影面积,C㎡P ――模穴中塑料平均压力,Mpa;常用塑料模穴中的平均压力/Mpa:注射周期为每两次闭模之间的时间间隔，其中包括:充模时间: Ti升压及保压时间: Tn冷却时间: Tc开闭模及取件时间: TrT = Ti + Tn +Tc + Tr (S)(1)、充模时间依塑件大小、塑件种类、每次注射量而异。
熔模铸造浇注系统计算熔模铸造是一种常用的制造复杂和精密铸件的工艺，其浇注系统的设计和计算对于确保铸件质量和生产效率具有重要意义。
本文将介绍熔模铸造浇注系统的计算方法和步骤，并详细阐述其中的关键要点。
1.浇注系统的设计原则1.1浇注系统应保证熔融金属顺利流入模腔，并避免气体和杂质的混入。
1.2浇注系统应能够提供足够的金属流量和压力，以填充模腔和充实铸件。
1.3浇注系统应使金属液的速度和压力逐渐减小，以避免金属的喷溅和侵蚀模具。
1.4浇注系统设计应考虑模具的结构特点和铸件形状，以获得良好的浇注效果。
2.浇注系统的主要计算参数在进行浇注系统的计算前，需要收集和确定以下参数：2.1铸件的形状和尺寸：包括铸件的几何形状、尺寸、壁厚等。
2.2材料的液态性能：包括铸造合金的熔点、密度、表面张力等。
2.3系统的性能：包括浇注管道和浇注头的直径、长度和形状等。
2.4浇注过程的条件：包括金属液的温度、浇注速度和压力等。
3.浇注系统的计算步骤根据以上参数和原则，进行浇注系统的计算，一般可分为以下几个步骤：3.1确定浇注管道和浇注头的几何参数：根据铸件的形状和尺寸，确定浇注管道和浇注头的直径、长度和形状。
通常，浇注管道和浇注头的直径会逐渐减小，以保证金属液的速度和压力逐渐降低。
3.2计算浇注头的流速和压力：根据材料的液态性能和浇注过程的条件，计算金属液在浇注头中的流速和压力。
这一步需要考虑金属液的粘度、密度以及浇注头的形状、长度等参数。
3.3计算浇注管道和浇注头的阻力：根据浇注管道和浇注头的形状和尺寸，计算流动的阻力。
这一步需要考虑流动的雷诺数、曼宁系数和摩擦因数等参数。
3.4确定浇注时间和浇注压力：根据铸件的尺寸和形状，计算金属液的流速和浇注时间，进而确定浇注压力。
通常，浇注时间应保证金属液充分填充模腔，并保持一定的冲刷效果。
4.浇注系统的优化完成上述计算后，可以进行浇注系统的优化，包括以下几个方面：4.1浇注管道的优化：可以通过改变浇注管道的形状和尺寸，减小阻力和压力损失，提高浇注效率。
