结构力学复习

  • 格式：doc
  • 大小：160.00 KB
  • 文档页数：5

静定结构位移计算

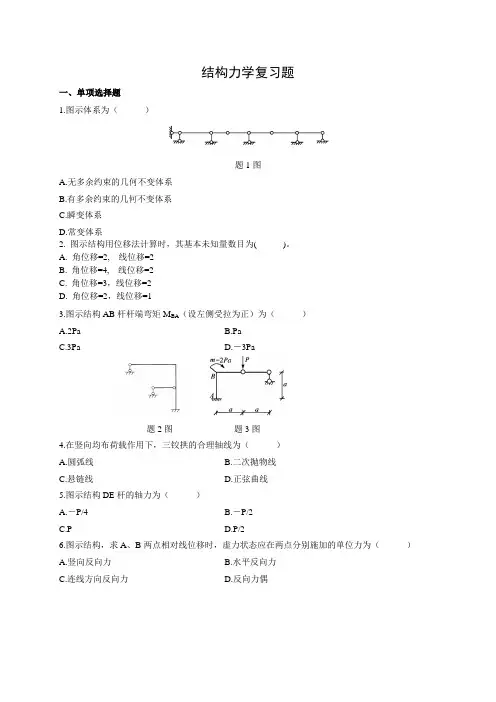

一单项选择
1、变形体虚功原理 。
A、只适用于静定结构； B、只适用于超静定结构；
C、只适用于线弹性体系； D、适用于任何变形体系。
2、导出单位荷载法的原理是 。
A、虚位移原理； B、虚力原理； C、叠加原理； D、静力平衡条件。
解：B。
3、静定结构的支座反力或内力，可以通过解除相应的约束并使其产生虚位移，
利用刚体虚功方程即可求解，虚功方程相当于（ ）。
(A) 几何方程 (B) 物理方程 (C) 平衡方程 (D) 位移协调方程
4、下列说法正确的是（ ）。
(A) 单位荷载法计算位移的单位荷载，根据计算方便进行假设
(B) 虚功中的位移状态是不能进行虚设的
(C) 虚功原理包括平衡条件和几何条件(位移协调条件)
(D) 利用一个假定的虚拟单位力状态可能求出多个位移
5、下列说法错误的是（ ）。
(A) 图乘法求位移适用于所有的梁和刚架结构
(B) 荷载、温度改变、支座沉降等的位移计算都可以利用叠加原理
(C) 做虚功的力和位移状态其中之一可以是虚设的，另一个是真实状态
(D) 温度改变的状态功互等定理不成立
6、计算位移的图乘法可用于的结构为（ ）。
(A) 曲杆结构与变截面梁 (B) 拱结构
(C) 任意平面杆件结构 (D) 由等截面直杆组成的结构
7、图示结构，求A、B两点相对位移时，虚力状态在两点分别施加的单位力为
（ ）。
(A) 竖向反向力 (B) 水平反向力 (C) 连线方向反向力 (D) 反向力偶
8、图示结构右支座沉降，C截面转角（顺时针为正）为（ ）。
(A) b／l (B) 5b／l (C) 2b／l (D) 0
9、图示结构右支座沉降b，C点竖向位移（向下为正）为（ ）。
(A) b (B) – 0.5 b (C) - b (D) 0

10、图示结构中铰C两侧截面的相对转角（正向如图示）为（ ）。
(A) 26.67／EI (B) 33.33／EI (C) 40／EI (D) -40／EI
11、图示刚架C截面的转角（顺时针为正）为（ ）。
(A) Ml／3EI (B) Ml／6EI (C) Ml／2E1 (D) –Ml／6EI
12、图示刚架A截面的转角（顺时针为正）为（ ）。
(A) 40／EI (B) 20／EI (C) -20／EI (D) 26.67／EI

13、静定结构由于支座沉降或制造误差，结构内部将（ ）。
(A) 有内力、有位移 (B) 无内力、有位移
(C) 有内力、无位移 (D) 无内力、无位移
14、在温度改变的情况下，静定结构内部将（ ）。
(A) 有应变、有位移 (B) 无应变、有位移
(C) 有应变、无位移 (D) 无应变、无位移
15、图15所示刚架EI = 常数，A点竖向位移（向下为正）为（ ）。
(A) 20Pl3／3EI (B) 16Pl3／3EI
(C) 8Pl3／3EI (D) -8Pl3／3EI

题8、9图
l
l

C b l 题7图 B
A
2 m

C
2
m
10 kN
10 kN

题10图

EI

EI

题11图
l C l
l
2EI
EI
EI

M

题12图
2 m
10 kN
A
EI

图15
l A l
l
P
16、如下左图所示结构当A支座产生θA转角时，引起C点的竖向位移为（ ）。
(A)lθA，朝下 (B)lθA，朝上 (C)hθA，朝下 (D)hθA，朝上

17、如上右图所示结构支座A向下、向左分别发生微小位移a ，则结点C的水
平位移等于（ ）。
(A)2a，向左 (B) 2a ，向右 (C) a，向左 (D) a，向右
二、判断填空
1、判断：虚功中的力状态和位移状态是彼此独立无关的，这两个状态中的任一
个都可看作是虚设的。
解：正确。
2、判断：互等定理只适用于线弹性体系，反力互等定理、位移互等定理都以功
的互等定理为基础导出。
解：正确。
3、判断：支座移动下的结构位移计算公式Δ=-ΣFRC只适用于静定结构。
解：正确。
4、判断：在位移互等定理中可以建立线位移和角位移的互等关系δ12 = φ21，这里
只是数值相等，而量纲不同。
解：正确。
5、同一结构上存在两种受力状态，状态１上的外力在状态２位移上的功等于状
态２上的外力在状态１位移上的功。此定理称为__功的互等的定理
_______________。

6、用单位荷载法求两个截面的相对转角时，所设单位荷载应是__一对反向力偶
________。

三、计算
1、求图示结构C端的水平位移ΔCH和转角φC 。
2、图示结构在荷载和B支座竖向沉陷（ΔB = 0.03 m）共同作用下，求C截面处
的竖向位移。（15 %）

3、图示结构各杆均为矩形截面b×h = 30×50 cm，材料的线膨胀系数α = 1×10-5，
试求由于图示温度改变而引起的C截面的水平位移ΔCH和竖向位移ΔCV。

4、图示结构各杆均为矩形截面b×h = 20×30 cm，材料的线膨胀系数α = 1×10-5，
试求由于图示温度改变而引起的A截面的水平线位移AH。

20 kN
B
C

A
3 m

3
m
1
2
k
N

/

m

2 EI

EI

6/kNm
A
C
B 6m 2m 0.03Bm EI

A
B
C
4 m
4
m
10℃

50℃
30℃

A
B
C
4 m
4
m
-30℃

-50℃
-10℃

-10℃
5、试求图示结构在荷载和B支座竖向沉陷（ΔB = 0.03 m）共同作用下的C截面
的转角φC。结构的M图已给出。

A
B
C

90

M图（kN m）

60

A
20 kN/m

6 m
2 m
B
C

30 kN

B’
EI
Δ

B
