浇口的设计(总24页) --本页仅作预览文档封面，使用时请删除本页--浇口的设计浇口亦称进料口，是连接分流道与型腔的熔体通道。

浇口的设计与位置的选择恰当与否直接关系到塑件能否被完好地高质量地注射成型。

浇口可分成限制性浇口和非限制性浇口两大类。

限制性浇口的作用：限制性浇口是整个浇注系统中截面尺寸最小的部位，通过截面积的突然变化，使分流道送来的塑料熔体产生突变的流速增加，提高剪切速率，降低粘度，使其成为理想的流动状态，从而迅速均衡地充满型腔。

对于多型腔模具，调节浇口的尺寸，还可以使非平衡布置的型腔达到同时进料的目的，提高塑件质量。

限制性浇口还起着较早固化防止型腔中熔体倒流的作用。

非限制性浇口的适用范围：非限制性浇口是整个浇口系统中截面尺寸最大的部位，它主要是对中大型筒类、壳类塑件型腔起引料和进料后的施压作用。

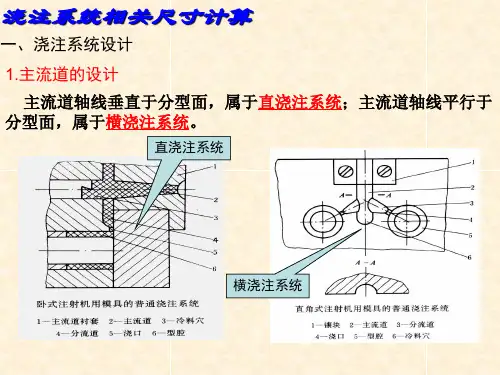

常用的浇口可分成以下几种形式：(1)直接浇口直接浇口又称主流道型浇口，它属于非限制性型浇口，如图所示。

塑料熔体由主流道的大端直接进入型腔，因而具有流动阻力小、流动路程短及补缩时间长等特点。

由于注射压力直接作用在塑件上，故容易在进料处产生较大的残余应力而导致塑件翘曲变形。

这种形式的浇口截面大，去除浇口较困难，去除后会留有较大的浇口痕迹，影响塑件的美观。

这类浇口大多用于注射成型大、中型长流程深型腔筒形或壳形塑件，尤其适合于如聚碳酸脂、聚砜等高粘度塑料。

另外，这种形式的浇口只适于单型腔模具。

在设计直接浇口时，为了减小与塑件接触处的浇口面积，防止该处产生缩孔、变形等缺陷，一方面应尽量选用较小锥度的主流道锥角α (α=2°~ 4°)，另一方面尽量减小定模板和定模座板的厚度。

2直接浇口的浇注系统有着良好的熔体流动状态，塑料熔体从型腔底面中心部位流向分型面，有利于消除深型腔处气体不易排出的缺点，使排气通畅。

这样的浇口形式，使塑件和浇注系统在分型面上的投影面积最小，模具结构紧凑，注射机受力均匀。

第三章锌合金压铸浇注系统设计* 浇注系统包括鹅颈、射咀、分流锥、浇道、浇口和排气系统；*常用有扇形浇道和锥形浇道兩種；*设计原则：浇注系统内的金属液能有效的、平稳的流动，并避免气体混入。

3.1澆注系统对填充条件的影响金属液在压铸过程中的充型状态是由压力、速度、时间、温度、排气等因素综合作用形成的，因而水口系统与压力传递、合金流速、填充时间、凝固时间、模具温度、排气条件有着密切的关系。

a.压力传递一方面要保证水口处金属液以高压、高速充填型腔，另一方面又要保证在流道和水口截面内的金属液先不凝固，以保证传递最终压力。

这样就需要最佳的流道和水口设计，最小的压力损失。

b.水口面积过大或过小都会影响填充过程，过大的水口充填速度低，金属过早凝固，甚至充填不足，过小的水口又会使喷射加剧，增加热量损失，产生涡流并卷入过多气体，减短模具寿命。

c.气体的排出主要取决于金属液的流动速度与流动方向，以及排溢系统的开设能否使气体顺畅排出，排气面积是否足够。

排气是否良好，将直接影响铸件的外形和强度。

d.模具温度的控制对铸件的质量产生很大的影响，同时影响生产的速度和效率，水口的合理设计可以对模具的温度分布起调节作用。

e.模具寿命除了取决于良好的钢材外，又与模具的工作状态有关，良好的水口系统设计也是为了使模具各部分热平衡处于最佳状态，而不是恶劣的状态下，这样才能得到压铸生产的最大经济效益。

3.2浇注系统位置的选择1．使金属液充型路径减少曲折，避免过多迂回，避免卷气，散失热量，压力损耗。

2．尽量使金属液流至各部位距离相等，如开中心水口。

3．使温度分布符合工艺要求（模温、铸件温度）、尽量选择最短流程。

4．尽量采用单个水口，避免各水口的射流产生对撞，当需多处水口时，考虑射流相互促进，避免卷气，能量损耗。

5．尽量避免正面冲击型芯或型壁，减少动能损耗、卷气、流向混乱、粘模。

6．减少铸件收缩变形的倾向，使易收缩部位得到补缩、增压。

7．有利于排气。
