刀尖半径补偿的概念和指令格式
刀尖半径补偿是数控编程中的一种功能，用于在铣削、切割等加工过程中对刀具进行补偿，以保证加工精度和避免工具干涉。
以下是刀尖半径补偿的概念和指令格式的简要说明：
概念：
刀尖半径补偿是指在进行数控加工时，通过编程指令将加工轮廓的实际位置与所设定的轮廓进行调整，以补偿刀具切削时的偏差，从而获得准确的加工结果。
刀尖半径补偿通常适用于具有曲线形状的轮廓加工，如圆弧、椭圆等。
指令格式：
刀尖半径补偿指令通常分为两种，分别为G41和G42，其指令格式如下：
1. G41 Dn (n为刀具号)：
- 启用刀尖半径补偿，并指定刀具的刀尖半径补偿偏移量为Dn。
- 刀具号（n）可根据实际情况进行设置。
2. G42 Dn (n为刀具号)：
- 启用刀尖半径补偿，并指定刀具的刀尖半径补偿偏移量为Dn。
- 刀具号（n）可根据实际情况进行设置。
注意事项：
- 在启用刀尖半径补偿之前，需要先定义刀具的刀尖半径补偿偏移量，可以通过G10指令来定义和修改。
- 刀尖半径补偿的偏移量Dn可以为正值或负值，具体取决于刀具和加工的特性。
- 在加工中，刀具路径将根据刀尖半径补偿的偏移量进行自动调整，以保证加工精度和避免工具干涉。
以上是关于刀尖半径补偿概念和指令格式的简要说明，具体的应用还需要根据不同的数控系统和加工需求进行详细设置和调整。

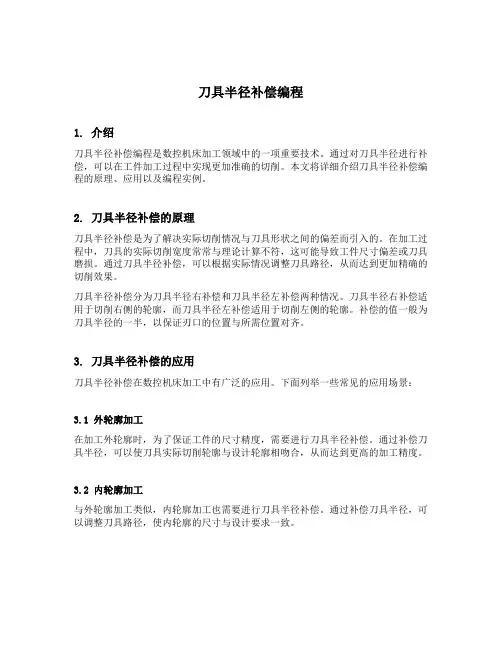

刀具半径补偿编程1. 介绍刀具半径补偿编程是数控机床加工领域中的一项重要技术。
通过对刀具半径进行补偿，可以在工件加工过程中实现更加准确的切削。
本文将详细介绍刀具半径补偿编程的原理、应用以及编程实例。
2. 刀具半径补偿的原理刀具半径补偿是为了解决实际切削情况与刀具形状之间的偏差而引入的。
在加工过程中，刀具的实际切削宽度常常与理论计算不符，这可能导致工件尺寸偏差或刀具磨损。
通过刀具半径补偿，可以根据实际情况调整刀具路径，从而达到更加精确的切削效果。
刀具半径补偿分为刀具半径右补偿和刀具半径左补偿两种情况。
刀具半径右补偿适用于切削右侧的轮廓，而刀具半径左补偿适用于切削左侧的轮廓。
补偿的值一般为刀具半径的一半，以保证刃口的位置与所需位置对齐。
3. 刀具半径补偿的应用刀具半径补偿在数控机床加工中有广泛的应用。
下面列举一些常见的应用场景：3.1 外轮廓加工在加工外轮廓时，为了保证工件的尺寸精度，需要进行刀具半径补偿。
通过补偿刀具半径，可以使刀具实际切削轮廓与设计轮廓相吻合，从而达到更高的加工精度。
3.2 内轮廓加工与外轮廓加工类似，内轮廓加工也需要进行刀具半径补偿。
通过补偿刀具半径，可以调整刀具路径，使内轮廓的尺寸与设计要求一致。
3.3 孔加工在孔加工过程中，切削刀具常常需要进行刀具半径补偿。
通过补偿刀具半径，可以调整切削刀具的实际位置，保证孔的准确直径。
3.4 轴向切削在进行轴向切削时，为了避免因刀具半径导致的偏差，常常需要进行刀具半径补偿。
补偿的值一般为刀具半径的一半，以保证刃口的位置与所需位置对齐。
4. 刀具半径补偿的编程实例下面通过一个编程实例来详细介绍刀具半径补偿的编程过程。
1.设定刀具半径补偿值为R0.5。
2.G54代码：确定坐标系原点。
3.G90代码：设定绝对坐标模式。
4.G94代码：设定进给速度为每分钟进给。
5.T1代码：选择T1号刀具。
6.M3代码：启动主轴正转。
7.G0X100.0Y100.0：刀具快速移动到初始加工位置。
