刀具半径补偿

刀具半径补偿原理
嘿，朋友们！今天咱就来好好唠唠刀具半径补偿原理。

你想啊，就像我们走路得知道往哪儿走一样，刀具在加工工件的时候也得有个准确的“路线规划”，而刀具半径补偿原理就是这个“规划大师”。

比如说，你在雕刻一个精美的图案，刀具就好像是你的画笔。

如果没有刀具半径补偿，那刻出来的图案可能就不那么完美了，就好比你想画一只可爱的猫咪，结果画出来却像只大胖狗！哎呀！那可不行！
刀具半径补偿原理其实就是让刀具能够自动调整它的运动轨迹，从而达到更准确、更精细的加工效果。

这就像是我们人在走路的时候，遇到路上有个坑，我们会自动调整步伐绕过去一样。

再给你举个例子，你想想看，如果一个厨师拿着刀去切菜，要是没有考虑到刀的半径，那切出来的菜可能有的厚有的薄，那做出来的菜能好吃吗？肯定不行啊！
那刀具半径补偿原理是怎么实现的呢？这就涉及到一些聪明的计算和巧妙的控制啦。

就像是一个聪明的导航系统，能够精准地计算出刀具的最佳路径。

在实际操作中，操作人员要根据工件的形状和尺寸，设置好刀具半径补偿的参数。

这就好比给刀具“下达命令”，告诉它该怎么走。

哎呀呀，这可真是个精细活儿！
总之啊，刀具半径补偿原理真的是太重要啦！没有它，很多高精度的加工可就没法完成啦！所以说，我们一定要好好了解它，掌握它，让它为我们的加工工作服务！让我们的工件都能变得超级完美！。

第五节刀具半径补偿原理第五节刀具半径补偿原理一. 刀具半径补偿的基本概念1. 什么是刀具半径补偿(Tool Radius Compensation[offset ])根据按零件轮廓编制的程序和预先设 定的偏置参数，数控 装置能实时自动生成 刀具中心轨迹的功能 称为刀具半径补偿功 能。

A’B’C”C B A G41刀具G42刀具编程轨迹刀具中心轨迹C’第五节刀具半径补偿原理2. 刀具半径补偿功能的主要用途实时将编程轨迹变换成刀具中心轨迹。

可避免在加工中由于刀具半径的变化(如由于刀具损坏而换刀等原因)而重新编程的麻烦。

刀具半径误差补偿，由于刀具的磨损或因换刀引起的刀具半径的变化，也不必重新编程，只须修改相应的偏置参数即可。

减少粗、精加工程序编制的工作量。

由于轮廓加工往往不是一道工序能完成的，在粗加工时，均要为精加工工序预留加工余量。

加工余量的预留可通过修改偏置参数实现，而不必为粗、精加工各编制一个程序。

3. 刀具半径补偿的常用方法：B 刀补：R 2 法，比例法，该法对加工轮廓的连接都是以圆弧进行的。

如图示，第五节刀具半径补偿原理A’B’C”C B A G41刀具G42刀具编程轨迹刀具中心轨迹C’在外轮廓尖角加工时，由于轮廓尖角处，始终处于切削状态，尖角的加工工艺性差。

在内轮廓尖角加工时，由于C ”点不易求得(受计算能力的限制)编程人员必须在零件轮廓中插入一个半径大于刀具半径的园弧，这样才能避免产生过切。

这种刀补方法，无法满足实际应用中的许多要求。

因此现在用得较少，而用得较多的是C 刀补。

第五节刀具半径补偿原理A’B’C”C B A G41刀具G42刀具编程轨迹刀具中心轨迹C’C 刀补采用直线作为轮廓间的过渡特点：尖角工艺性好可实现过切自动预报(在内轮廓加工时) ，从而避免产生过切。

第五节刀具半径补偿原理A’B’C”C B A G41刀具G42刀具编程轨迹刀具中心轨迹C’两种刀补方法区别1. B刀补这种方法的特点是刀具中心轨迹的段间连接都是以圆弧进行的。

弧模式中半径补偿
弧模式中半径补偿是一种用于调整刀具路径的技术，以确保加工零件的准确性。

半径补偿通常分为刀具半径补偿和刀尖半径补偿两种类型。

刀具半径补偿：
在弧模式中，刀具的实际尺寸可能会与理论尺寸略有偏差，为了弥补这种偏差，刀具半径补偿用于调整刀具轨迹。

刀具半径补偿主要包括刀具半径偏差的正负值，用来指导数控系统计算实际刀具路径。

刀尖半径补偏：
刀尖半径补偏是为了考虑刀具的圆弧切削轮廓，因为实际切削轮廓是由刀尖的轨迹所决定的。

刀具半径补偿原理一、刀具半径补偿的基本概念（一）什么是刀具半径补偿根据按零件轮廓编制的程序和预先设定的偏置参数，实时自动生成刀具中心轨迹的功能成为刀具半径补偿功能。

（二）刀具半径功能的主要用途（1）由于刀具的磨损或因换刀引起的刀具半径变化时，不必重新编程，只需修改相应的偏置参数即可。

（2）加工余量的预留可通过修改偏置参数实现，而不必为粗、精加工各编制一个程序。

（三）刀具半径补偿的常用方法1．B刀补特点：刀具中心轨迹的段间都是用圆弧连接过渡。

优点：算法简单，实现容易。

缺点：（1）外轮廓加工时，由于圆弧连接时，刀具始终在一点切削，外轮廓尖角被加工成小圆角。

（2）内轮廓加工时，必须由编程人员人为的加一个辅助的过渡圆弧，且必须保证过渡圆弧的半径大于刀具半径。

这样：一是增加编程工作难度；二是稍有疏忽，过渡圆弧半径小于刀具半径时，会因刀具干涉而产生过切，使加工零件报废。

2．C刀补特点：刀具中心轨迹段间采用直线连接过渡。

直接实时自动计算刀具中心轨迹的转接交点。

优点：尖角工艺性好；在加工内轮廓时，可实现过切自动预报。

两种刀补在处理方法上的区别：B刀补采用读一段，算一段，走一段的处理方法。

故无法预计刀具半径造成的下一段轨迹对本段轨迹的影响。

C刀补采用一次对两段进行处理的方法。

先处理本段，再根据下一段来确定刀具中心轨迹的段间过渡状态，从而完成本段刀补运算处理。

二、刀具半径补偿的工作原理（一）刀具半径补偿的过程刀具半径补偿的过程分三步。

1．刀补建立刀具从起点接近工件，在编程轨迹基础上，刀具中心向左（G41）或向右（G42）偏离一个偏置量的距离。

不能进行零件的加工。

2．刀补进行刀具中心轨迹与编程轨迹始终偏离一个偏置量的距离。

3．刀补撤消刀具撤离工件，使刀具中心轨迹终点与编程轨迹终点（如起刀点）重合。

不能进行加工。

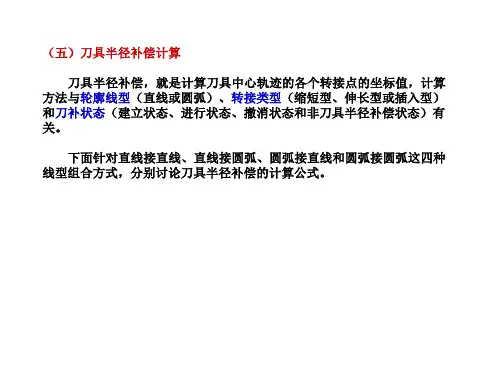

（二）C机能刀具半径补偿的转接形式和过渡方式1．转接形式随着前后两段编程轨迹线形的不同，相应的刀具中心轨迹有不同的转接形式。

刀具半径补偿的判定方法
以下是 6 条关于刀具半径补偿的判定方法：
1. 嘿，你想知道怎么看刀具半径补偿合不合适吗？就像你挑衣服看合不合身一样！比如说在加工一个圆形工件的时候，你看看加工出来的圆是不是光滑圆润呀，如果不是，那刀具半径补偿可能就没设对呢！
2. 哎呀呀，刀具半径补偿的判定还不简单嘛？你想想，好比走路，你得走对方向吧！在数控加工中也是一样啊，如果加工出来的尺寸总是不对头，那是不是刀具半径补偿出问题啦！就像你本想去东边，结果走反了方向！
3. 告诉你哦，刀具半径补偿可以从刀具的运动轨迹来看呀！就像你跑步的路线一样清晰明了！比如刀具在加工内角的时候，它的轨迹有没有怪怪的，这就能看出补偿有没有搞对呀！
4. 嘿，刀具半径补偿的秘密你还不知道呀？你看，如果加工出来的工件表面坑坑洼洼的，那不就像是脸上长了麻子一样明显嘛，这大概率就是刀具半径补偿没弄好呀！
5. 哇塞，判断刀具半径补偿其实挺好玩的呀！就好比你下棋，得走对每一步。

在加工复杂形状的时候，你观察一下加工效果，是不是哪里不对劲，那就是补偿在给你发信号啦！
6. 哈哈，刀具半径补偿的判定其实不难发现啦！就像你听音乐，节奏对不对一听就知道。

当加工过程中出现异常，你就该想想是不是刀具半径补偿这个小家伙在捣乱呀！
总之呀，刀具半径补偿的判定需要细心观察和经验积累，只要多注意加工中的各种细节表现，你肯定能轻松掌握！。

刀具半径补偿在数控机床编程中的应用1. 刀具半径补偿的定义在数控机床加工中，由于有些刀具的外径和编程指定的刀具直径不一定相等，或者由于刀具磨损或者其他原因，实际的切削半径可能会有所变化。

而编程时又需要将加工的轮廓尽可能地与设定轮廓相同，因此需要对刀具直径进行修正。

这种修正就叫刀具半径补偿。

在数控机床编程时，一般使用G41和G42指令进行刀具半径补偿，具体实现方式如下：（1） G40/G41/G42指令：G40指定取消所有刀具补偿，即G40指令后，数控机床按照编程程序直接机床加工；G41指定左侧半径补偿，将机床刀具向右移动一定距离，相应地调整编程指令的XY坐标，使实际加工半径减小；G42指定右侧半径补偿，将机床刀具向左移动一定距离，相应地调整编程指令的XY坐标之后，使实际加工半径增大。

（2）路径补偿量的确定：刀具半径补偿的大小是由程序员根据加工要求和机床实际情况进行确定的。

常见的计算方式是通过加工实际切削后的缺口，计算出实际切削半径与编程半径之间的差值，以此来确定刀具半径补偿量。

刀具半径补偿值可以在圆弧加工中使用，还可以在深度和轮廓加工中使用。

（3）圆弧和直线的刀具半径补偿：在圆弧加工中，自动对角线的加工路径以圆心为轴旋转，在编程时需要指定实际加工半径，同时指定刀具半径补偿量，以保证加工的圆弧尽可能的与设定的半径相同。

而在直线加工中，刀具半径补偿量要分别在直线的起点和终点处进行设定，以保证有足够的空间来补偿刃具的半径差异。

刀具半径补偿是数控机床加工中非常重要的一个功能，其应用范围非常广泛，涵盖了许多工业领域，包括机械制造、模具制造、汽车零配件加工等领域。

在机械加工领域，刀具半径补偿是提高加工精度和效率的关键因素之一。

在汽车工业领域，刀具半径补偿可以帮助实现复杂轮廓的加工，并且提高加工效率和加工质量。

在电子制造领域中，刀具半径补偿可以用来加工各种小型零件和设备，使得加工精度更高。

刀具半径补偿是数控机床加工中不可或缺的一个功能，可以帮助提高加工精度和效率，并且应用范围非常广泛。

关键词：刀具半径补偿数控铣床G10指令1刀具半径补偿的概念及作用1.1刀具半径补偿的概念在FUNAC0i系统的数控铣床加工零件过程中，数控系统控制的是铣刀中心的运动轨迹，而用户一般都是按图纸尺寸以零件的轮廓来编制加工程序，因此需要一种能按零件轮廓编制的程序和预先设定的偏置参数，让数控装置实现自动生成刀具中心轨迹的功能，这就是刀具半径补偿功能。

根据规定，当刀具中心轨迹在编程轨迹（零件轮廓）前进方向的左边时，称为刀具半径左补偿，用G41指令实现；当刀具中心轨迹在编程轨迹（零件轮廓）前进方向的右边时，称为刀具半径右补偿，用G42指令实现。

取消刀补则用G40指令。

在实际加工中，整个刀具半径补偿的过程分为建立刀补、执行刀补、取消刀补三个阶段[1]。

1.2刀具半径补偿的作用在对零件进行编程加工的过程中，采用刀具半径补偿功能，可以有效简化编程的难度与工作量。

实际体现在以下几个方面：1）由于刀具半径补偿实现了根据编程轨迹对刀具中心轨迹的控制，因此可以避免在加工过程中由于刀具半径的变化（如刀具因损坏而换刀、刀具磨损等原因）而需要重新编程的麻烦，只需修改相应的偏置参数即可。

2）由于零件轮廓在加工时往往不是一道工序能完成的，在粗加工时，一般都要为精加工预留一定的加工余量，而加工余量的预留就可以通过修改偏置参数实现，而不必为粗、精加工各编制一个程序，可以大大减少粗、精加工程序编制的工作量。

2“公式法”精确修正刀补值保证尺寸精度以学生在实训时的典型零件为例，两个轮廓尺寸有严格的尺寸精度要求，分别是外轮廓尺寸92+0.091+0.037和内轮廓尺寸18-0.016-0.043。

在实际加工中，学生往往会根据零件尺寸要求直接修改刀具半径补偿值来满足零件的尺寸精度。

因此，学生能熟练利用公式计算正确的刀具半径补偿值是影响零件合格的关键因素。

在零件加工过程中，通常要按照粗、精加工的工艺顺序依次完成，且对于每个轮廓，一般采用独立的刀具半径补偿值，因此在粗加工外轮廓、内轮廓时通常要预留精加工余量，并分别采用地址寄存器D01和D02，以“刀具半径+精加工余量”刀具半径补偿值输入相应地址寄存器中来实现。

刀尖半径补偿计算公式刀尖半径补偿是在数控加工中用来纠正工具半径误差的一种技术措施，可以提高加工精度和加工效率。

在数控机床上，工作坐标系是由数控系统中的原点指定的，但实际加工中切削点往往并不在原点处，这就会造成加工误差。

刀尖半径补偿就是通过计算机软件或者数学模型来实现对误差的补偿。

下面将介绍刀尖半径补偿的计算公式及相关参考内容。

刀尖半径补偿计算公式可以根据具体的加工要求和切削条件而有所不同。

常见的刀尖半径补偿计算公式有以下几种：1. 直线插补刀尖半径补偿：在直线插补中，刀具在加工过程中往往会有一定的偏差，如果不进行补偿，会导致加工零件尺寸不准确。

刀尖半径补偿公式为：Compensation Value = Tool Radius - Cutting Path Radius。

2. 圆弧插补刀尖半径补偿：在圆弧插补中，刀具会有偏差，造成实际加工半径与理论半径不一致。

刀尖半径补偿公式为：Compensation Value = Tool Radius - Cutting Path Radius × (1 + cos(θ/2))，其中θ为切削半径对应的圆心角。

3. 刀具半径补偿：在使用具有半径的刀具进行加工时，刀具的半径也需要进行补偿。

刀具半径补偿公式为：Compensation Value = (Tool Radius2 - Tool Radius1) × Rpm × Time，其中Tool Radius2为实际刀具半径，Tool Radius1为理论刀具半径，Rpm为刀具转速，Time为加工时间。

刀尖半径补偿的具体计算公式可以根据实际情况进行调整和改进，可以通过数学模型和计算机软件进行计算。

此外，还可以通过实际加工测试来确定补偿值，根据加工零件的尺寸偏差来调整补偿值。

刀尖半径补偿的相关参考内容主要包括以下几个方面：1. 数控加工技术书籍：《数控车床编程与操作实例》、《数控铣床编程与操作实例》等书籍中都有关于刀尖半径补偿的介绍和计算方法的详细内容。
