铸造设备介绍
铸造设备是用于铸造工艺过程中的设备，主要用于将熔化的金属或其他材料倒入模具中，经过冷却固化后得到所需的零件或产品。铸造设备广泛应用于制造业的各个领域，包括汽车、航空航天、能源等行业。
一、铸造设备的分类
铸造设备可以根据其工作原理、结构形式和用途等因素进行分类。根据工作原理，铸造设备可以分为压铸设备、重力铸造设备和真空铸造设备等。压铸设备主要通过液压或机械力将熔化金属注入模具中，适用于制造高精度、复杂形状的零件。重力铸造设备则是利用重力将熔化金属倒入模具中，适用于制造较大尺寸、较简单形状的零件。真空铸造设备则是在真空条件下进行铸造，以减少气体对铸件的影响，适用于制造高要求的特殊材料零件。
二、常见的铸造设备
1. 压铸机：压铸机是一种将熔化金属通过高压注入模具中的设备。它主要由注射系统、压力系统、液压控制系统和电气控制系统等组成。压铸机具有高生产效率、制品质量稳定等优点，广泛应用于汽车、电子、家电等行业。
2. 砂型铸造设备：砂型铸造设备主要用于铸造复杂、大型的零件。它的工作原理是先制作出砂型，然后将熔化金属倒入砂型中，待金属冷却后取出即可得到所需的铸件。砂型铸造设备包括砂型制备设备、砂型处理设备和铸造设备等。
3. 低压铸造设备：低压铸造设备主要用于铸造高质量、高精度的零件。它通过施加一个较低的压力将熔化金属注入模具中，以减少杂质和气泡的产生，从而得到更好的铸件质量。低压铸造设备适用于制造汽车发动机零件、航空零件等。
4. 连续铸造设备：连续铸造设备主要用于大规模生产连续铸坯的工艺。它通过将熔化金属连续注入模具中，然后冷却固化得到连续铸坯。连续铸造设备具有高效、省时、省力等优点，广泛应用于钢铁、有色金属等行业。
三、铸造设备的发展趋势
随着科技的不断进步，铸造设备也在不断发展和创新。目前，一些先进的铸造设备已经采用了自动化、智能化的控制系统，能够实现自动化生产线的操作。此外，一些新型材料和新工艺也在不断应用于铸造设备中，以提高生产效率和产品质量。
1绪论
1.什么是压铸？压铸的类型有哪些？
答：①压力铸造（简称压铸）属于特种铸造的范畴。压铸是一种将熔融状态或半熔状态的金属浇入压铸机的压室，在高压力的作用下，以极高的速度充填在压铸模（压铸型）的型腔内，并在高压下使熔融的金属冷却凝固成型而获得铸件的高效益、高效率的精密铸造方法。
②按压铸材料分{ 非金属压铸合金压铸{铁合金压铸非铁合金压铸复合材料压铸 目前主要是非铁合金压铸
按压铸机分{热室压铸 压室浸在保温坩埚内冷室压铸 压室与保温炉分开 按合金状态分{全液态压铸 常规压铸半固态压铸 一种压铸新技术
1.2压铸的特点与应用范围
答：①压铸的特点
压住的主要特点是金属液在高压、高速下充填压铸模型腔，并在高压下成型、结晶。压铸时常用的压射压力一般为20~200Mpa，最高可达500Mpa；充填速度一般为0.5~120m/s；充填时间一般与铸件的大小和壁厚有关，一般为0.01~0.2s,最短的仅有千分之几秒。
优点：产品质量好、生产效率高、经济效果优良
缺点：采用一般压铸法，铸件易产生气孔，不能进行热处理。对内凹复杂的铸件，压铸较为困难。高熔点合金（铜合金、铁合金）等，压铸模寿命比较低。不宜小批量生产，这主要是因为压铸模制造成本高，压铸机生产效率高，小批量生产不经济。
②压铸的应用范围
压铸时实现少切屑、无切屑金属成形的有效途径。目前压铸合金不再仅局限于非铁合金的锌、铝、镁和铜，而且也逐渐扩大用来压铸铸铁和铸钢件。
1.3压铸的发展方向有哪些？
答：深入开展理论研究、研发新式压铸设备、研发压铸新材料、发展新型检测技术、发展压铸新技术、广泛应用最新技术、研发压铸模新材料等。
2压铸过程原理
2.1何谓压射力和压射压力？可以通过哪些途径来改变压射压力？
答：压射机压射缸内的工作液作用于压射冲头，使其推动金属液充填模具型腔的力，称为压射力。其大小随压铸机的规格而不同,它反映了压铸机效率的大小。

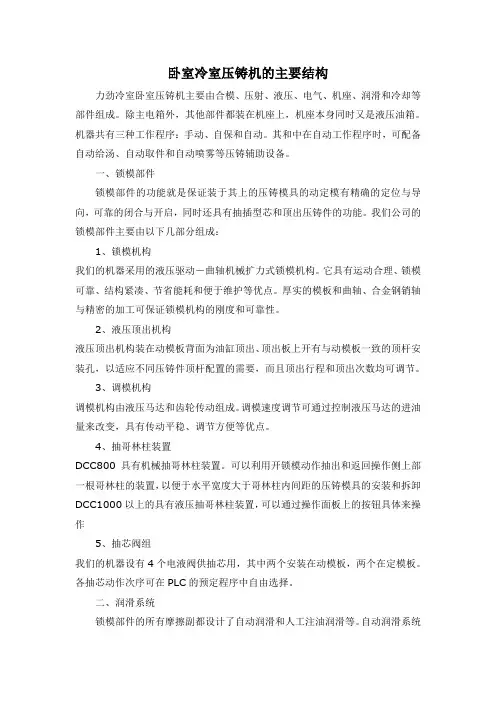

卧室冷室压铸机的主要结构
力劲冷室卧室压铸机主要由合模、压射、液压、电气、机座、润滑和冷却等部件组成。除主电箱外，其他部件都装在机座上，机座本身同时又是液压油箱。机器共有三种工作程序：手动、自保和自动。其和中在自动工作程序时，可配备自动给汤、自动取件和自动喷雾等压铸辅助设备。
一、锁模部件
锁模部件的功能就是保证装于其上的压铸模具的动定模有精确的定位与导向，可靠的闭合与开启，同时还具有抽插型芯和顶出压铸件的功能。我们公司的锁模部件主要由以下几部分组成：
1、锁模机构
我们的机器采用的液压驱动－曲轴机械扩力式锁模机构。它具有运动合理、锁模可靠、结构紧凑、节省能耗和便于维护等优点。厚实的模板和曲轴、合金钢销轴与精密的加工可保证锁模机构的刚度和可靠性。
2、液压顶出机构
液压顶出机构装在动模板背面为油缸顶出、顶出板上开有与动模板一致的顶杆安装孔，以适应不同压铸件顶杆配置的需要，而且顶出行程和顶出次数均可调节。
3、调模机构
调模机构由液压马达和齿轮传动组成。调模速度调节可通过控制液压马达的进油量来改变，具有传动平稳、调节方便等优点。
4、抽哥林柱装置
DCC800具有机械抽哥林柱装置。可以利用开锁模动作抽出和返回操作侧上部一根哥林柱的装置，以便于水平宽度大于哥林柱内间距的压铸模具的安装和拆卸
DCC1000以上的具有液压抽哥林柱装置，可以通过操作面板上的按钮具体来操作
5、抽芯阀组
我们的机器设有4个电液阀供抽芯用，其中两个安装在动模板，两个在定模板。各抽芯动作次序可在PLC的预定程序中自由选择。
二、润滑系统
锁模部件的所有摩擦副都设计了自动润滑和人工注油润滑等。自动润滑系统用于运动频繁、负荷较重的摩擦副的润滑，我们的机器上主要是铰边、十字头导杆、动模板滑脚等，我们使用的润滑油泵主要是CHIBA润滑油泵，润滑油经输油管和比例式分配器对各个点进行定量润滑，润滑的频率可由SIEMENS人机界面自由设定，同时还有自动润滑异常报警，机器自动循环禁止等功能。

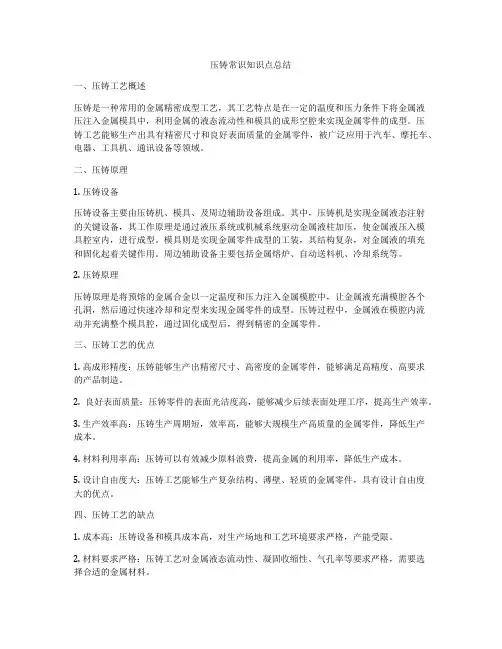

压铸常识知识点总结
一、压铸工艺概述
压铸是一种常用的金属精密成型工艺，其工艺特点是在一定的温度和压力条件下将金属液压注入金属模具中，利用金属的液态流动性和模具的成形空腔来实现金属零件的成型。压铸工艺能够生产出具有精密尺寸和良好表面质量的金属零件，被广泛应用于汽车、摩托车、电器、工具机、通讯设备等领域。
二、压铸原理
1. 压铸设备
压铸设备主要由压铸机、模具、及周边辅助设备组成。其中，压铸机是实现金属液态注射的关键设备，其工作原理是通过液压系统或机械系统驱动金属液柱加压，使金属液压入模具腔室内，进行成型。模具则是实现金属零件成型的工装，其结构复杂，对金属液的填充和固化起着关键作用。周边辅助设备主要包括金属熔炉、自动送料机、冷却系统等。
2. 压铸原理
压铸原理是将预熔的金属合金以一定温度和压力注入金属模腔中，让金属液充满模腔各个孔洞，然后通过快速冷却和定型来实现金属零件的成型。压铸过程中，金属液在模腔内流动并充满整个模具腔，通过固化成型后，得到精密的金属零件。
三、压铸工艺的优点
1. 高成形精度：压铸能够生产出精密尺寸、高密度的金属零件，能够满足高精度、高要求的产品制造。
2. 良好表面质量：压铸零件的表面光洁度高，能够减少后续表面处理工序，提高生产效率。
3. 生产效率高：压铸生产周期短，效率高，能够大规模生产高质量的金属零件，降低生产成本。
4. 材料利用率高：压铸可以有效减少原料浪费，提高金属的利用率，降低生产成本。
5. 设计自由度大：压铸工艺能够生产复杂结构、薄壁、轻质的金属零件，具有设计自由度大的优点。
四、压铸工艺的缺点
1. 成本高：压铸设备和模具成本高，对生产场地和工艺环境要求严格，产能受限。
2. 材料要求严格：压铸工艺对金属液态流动性、凝固收缩性、气孔率等要求严格，需要选择合适的金属材料。 3. 零件后处理工艺复杂：压铸后的零件可能需要进行除毛刺、研磨、喷漆等后处理工序，工艺复杂。
