这是一个摩托产品盖，其外形为442X170X112。
1出1，下面来谈谈模芯布局。
首先我们得先确定进料位置，此产品后面和尾部都需做滑块。
开流道时先考虑下滑块位置，能避开尽量避开。
故而流道选者无滑块正面进，如上图所示。
确定好方向后，以大圆心为基准定点。
我将进料深度分为3段。
主流道进口62宽，20深。
中间段支流道30宽，17深。
分叉小段15宽，14深在加斜度，皆与此产品较大内浇进料口深2。
如何计算进料道的长度，我设计的理论将其设3段，以左边黄尺寸为例。
假设小叉支流道斜度长为15—20，延长与转者处设15—20。
支流道宽30在略斜35左右，然后底下R角转折。
R20+延长，总长25—30。
这样算下流道长度从产品到模芯边距离为100左右。
渣包尺寸为30宽以上，长40以上，距离足够的话。
深度13—15，出模度数8—10度，底下R3—5过度。
假设渣包宽35，进料边口为5，预设渣包后留25。
那么产品到模芯边为60余量。
如有滑块得根据抽出距离另行计算或者加宽余量边，祥见以下图所示。
对于有滑块面的余量放置，假设模内抽芯距离为70，那么后面的距离为70+余量，使之滑块滑出绝对距离后始终在模芯内，余量15—20最起码。
另外边也同样的道理，这样我们可以计算出模芯的大小，然后去小归整。
设计好大小后，然后来设计模芯的厚度。
厚度的设计准则以模芯最低出开始算余量50以上。
因为底下通10水管，水管位置离产品模芯底面下来20—25距离，底下留余量为25—30，然后以分型面为定点基准，凑整数。
绿色为水管，红色，蓝色为点冷却。
一般模芯不是很厚的，如果中间没有孔位，可以直通，或环绕试。
如果无法通水管，那就采取点冷却。
一般在型腔的镶快出，凸起出，热聚处。
其深度离腔体最深出低20—30左右。
滑块的设计，皆如此产品的滑芯不是很大。
宽度方面一般滑座比滑芯大5一边，然后凑整数。
滑块高度的设计，首先确定此滑块是用油泵。
如油泵接头最大处为32，那我设置尾座面比接头高4，底下留9，这样尾座高度为45。

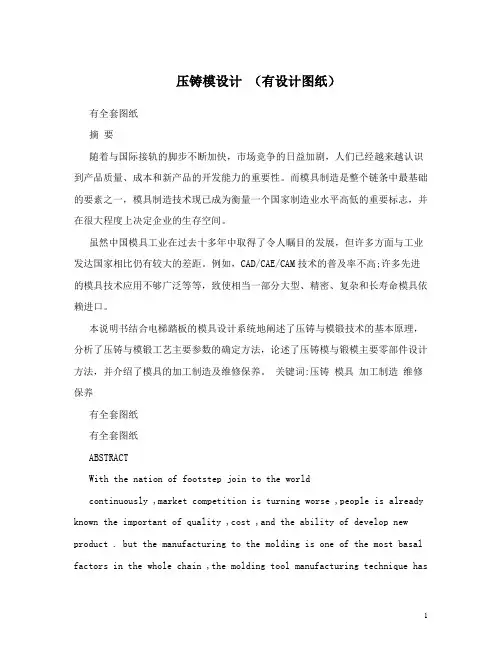

压铸模设计（有设计图纸）有全套图纸摘要随着与国际接轨的脚步不断加快，市场竞争的日益加剧，人们已经越来越认识到产品质量、成本和新产品的开发能力的重要性。
