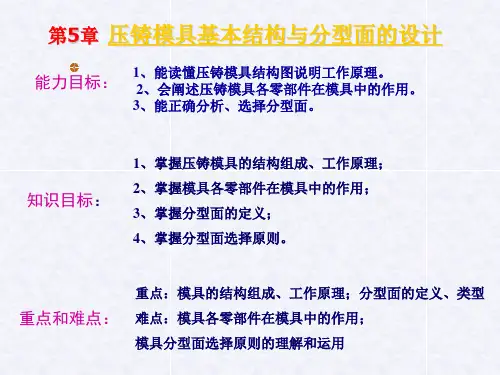

第5章压铸模的基本结构及分型面设计

第五章压铸模的基本结构及分型面设计压铸模是保证压铸件质量的重要的工艺装备，它直接影响着压铸件的形状、尺寸、精度、表面质量等。

压铸生产过程能否顺利进行，压铸件质量有无保证，在很大程度上取决于压铸模的结构合理性和技术先进性。

在压铸模设计过程中，必须全面分析压铸件结构，了解压铸机及压铸工艺，掌握在不同压铸条件下的金属液充填特性和流动行为，并考虑到经济效益等因素，才能设计出切合实际并满足生产要求的压铸模。

第一节压铸模的基本结构压铸模由定模和动模两大部分组成。

定模固定在压铸机的定模安装板上，浇注系统与压室相通。

动模固定在压铸机的动模安装板上，随动模安装板移动而与定模合模、开模。

合模时，动模与定模闭合形成型腔，金属液通过浇注系统在高压作用下高速充填型腔；开模时，动模与定模分开，推出机构将压铸件从型腔中推出。

压铸模的基本结构如图５－１所示：图５－１压铸模的基本结构１－动模座板２－垫块３－支承板４－动模套板５－限位块６－螺杆７－弹簧８－滑块９－斜销１０－楔紧块１１－定模套板１２－定模座板１３－定模镶块１４－活动型芯１５－型芯１６－内浇口１７－横浇道１８－直浇道１９－浇口套２０－导套２１－导流块２２－动模镶块２３－导柱２４－推板导柱２５－推板导套２６－推杆２７－复位杆２８－限位钉２９－推板３０－推杆固定板一、成型零件决定压铸件几何形状和尺寸精度的零件。

形成压铸件外表面的称为型腔；形成压铸件内表面的称为型芯。

如图中的定模镶块１３、动模镶块２２、型芯１５、活动型芯１４。

二、浇注系统连接压室与模具型腔，引导金属液进入型腔的通道。

由直浇道、横浇道、内浇口组成。

如图中浇口套１９、导流块２１组成直浇道，横浇道、内浇口开设在动、定模镶块上。

三、溢流、排气系统排除压室、浇道和型腔中的气体，储存前流冷金属液和涂料残渣的处所，包括溢流槽和排气槽，一般开设在成型零件上。

四、模架将压铸模各部分按一定规律和位置加以组合和固定，组成完整的压铸模具，并使压铸模能够安装到压铸机上进行工作的构架。

常见的压铸模具结构及设计压铸模具是利用压力将熔融金属注入模具腔中，通过冷却固化后得到所需形状的金属制品。

它由模具座、模具芯、模具板等组成，其结构设计直接影响到压铸产品的质量和生产效率，因此压铸模具的结构设计是相当关键的。

1.单向模具结构：即模具腔和模具芯的投入方向相同，熔融金属由一边流入模具腔，另一边流出。

这种结构适用于形状简单的压铸产品，生产效率较高。

但由于金属在流动过程中存在进气孔和气泡的产生，容易影响产品质量。

2.双向模具结构：即模具腔和模具芯的投入方向相反，熔融金属同时从两个方向流入模具腔，避免了进气孔和气泡的产生，使产品质量更加稳定。

但此种结构制造难度较大，因此适用于形状复杂的产品。

3.多向模具结构：即模具腔和模具芯的投入方向可以有多个选择，根据具体产品的形状和要求来设计。

这种结构适用于有多个几何孔形和复杂造型的产品。

4.滑动式模具结构：适用于有突出部分或凹陷部分的产品，模具芯和模具腔可以相对滑动，来实现产品形状的复杂性。

滑动式模具结构使得产品成型更加容易，同时也增加了模具制造的难度。

5.注射式模具结构：适用于较大规模的压铸产品生产，通过在模具腔中注入压力来驱动熔融金属充满整个模具腔，从而制造大型、复杂的产品。

在压铸模具的设计中，需要考虑以下几个方面：1.模具材料的选择：通常采用高速钢、合金钢或特殊合金作为模具材料，以保证模具的耐磨性和耐蚀性。

2.模具结构的合理性：要满足产品的形状和要求，保证产品质量和生产效率。

通过模具芯、模具腔和模具座的设计，确定模具的结构。

3.模具冷却系统的设计：合理的冷却系统设计可以缩短模具的冷却时间，提高生产效率。

同时可以有效控制模具温度，避免模具受热膨胀。

4.维修和更换模具的方便性：设计模具时要考虑到日常维修和更换部件的便利性，提高模具的使用寿命。

总结起来，压铸模具的结构设计需要根据产品形状和要求来确定，考虑到产品质量和生产效率。

同时还要合理选择模具材料，设计冷却系统，并考虑维修和更换模具的方便性。

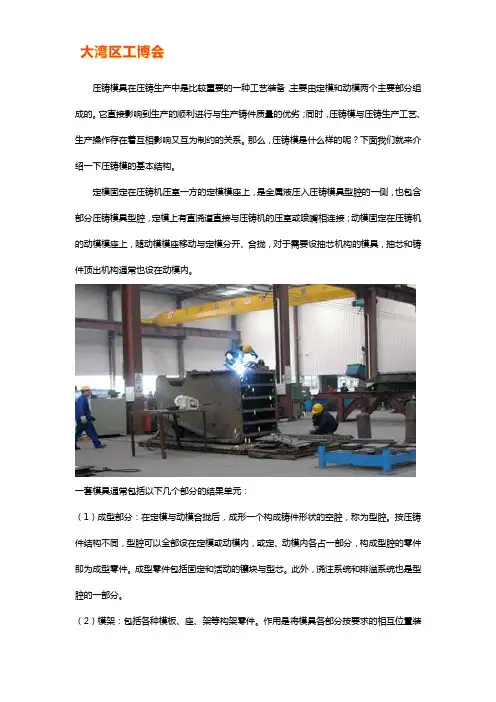

压铸模具在压铸生产中是比较重要的一种工艺装备，主要由定模和动模两个主要部分组成的。

它直接影响到生产的顺利进行与生产铸件质量的优劣；同时，压铸模与压铸生产工艺、生产操作存在着互相影响又互为制约的关系。

那么，压铸模是什么样的呢？下面我们就来介绍一下压铸模的基本结构。

定模固定在压铸机压室一方的定模模座上，是金属液压入压铸模具型腔的一侧，也包含部分压铸模具型腔，定模上有直浇道直接与压铸机的压室或喷嘴相连接；动模固定在压铸机的动模模座上，随动模模座移动与定模分开、合拢，对于需要设抽芯机构的模具，抽芯和铸件顶出机构通常也设在动模内。

一套模具通常包括以下几个部分的结果单元：（1）成型部分：在定模与动模合拢后，成形一个构成铸件形状的空腔，称为型腔。

按压铸件结构不同，型腔可以全部设在定模或动模内，或定、动模内各占一部分，构成型腔的零件即为成型零件。

成型零件包括固定和活动的镶块与型芯。

此外，浇注系统和排溢系统也是型腔的一部分。

（2）模架：包括各种模板、座、架等构架零件。

作用是将模具各部分按要求的相互位置装配和固定，并能使模具安装到压铸机上。

（3）导向零件：导向零件的作用是引导动模和定模合拢或分离，并保证分合模的精度要求。

（4）推出机构：这是将铸件从模具中推出的机构，包括顶出和复位零件，还包括机构自身的导向和定位零件。

（5）浇注系统：它是型腔与压室或喷嘴相连的通道，引导金属液按规定的方向进入模具的型腔，且直接影响金属液进入成型部分的速度和压力，由直浇道，横浇道和内浇道组成。

（6）排溢系统：排溢系统是指排气槽和溢流槽系统。

排气槽是排除压室、浇道和型腔中气体的通道；而溢流槽是储存冷金属盒涂料余烬的小空腔，溢流槽还具有调节模具温度的作用，有时在难以排气的深腔部位设置通气塞，借以改善该处的排气条件。

（7）抽芯机构：对某些铸件，当型芯抽出方向与开合模方向不一致时，还需要在模具上设抽芯机构，以便将铸件从模具中取出。

抽芯机构也是压铸模具中十分重要的结构单元，其形式是多种多样的。

压铸模具的基本结构
压铸模具是用于制造金属零件的一种工具，它的基本结构可以分为以下几部分：
1. 上模座：上模座是模具的上部支撑结构，通常由钢板制成。

它的作用是承受压力和保持模具的稳定性。

上模座上还设有导柱，用于定位和引导模具的上模。

2. 下模座：下模座是模具的下部支撑结构，也是由钢板制成。

它的作用是承受压力和支撑模具的基座。

下模座上还设有导柱和导套，用于定位和引导模具的下模。

3. 上模板：上模板是模具的上部工作部件，通常由特殊合金钢制成。

它的作用是决定零件的形状和尺寸。

上模板上还设有浇口和排气孔，用于注入熔融金属和排出气体。

4. 下模板：下模板是模具的下部工作部件，也是由特殊合金钢制成。

它的作用是与上模板配合，形成零件的形状和尺寸。

下模板上还设有浇口和排气孔，与上模板的对应部分相连。

5. 滑块：滑块是模具的一个可移动部件，通常由特殊合金钢制成。

它的作用是通过滑道的引导，使上模和下模分离或接触。

滑块上还设有推杆和推杆导柱，用于控制滑块的移动。

6. 顶出杆：顶出杆是模具的一个可移动部件，通常由特殊合金钢制成。

它的作用是在零件成形后，用于将零件从模具中顶出。

顶出杆上还设有顶出杆导柱，用于控制顶出杆的移动。

7. 基座：基座是模具的底部支撑结构，通常由钢板制成。

它的作用是固定上模座和下模座，并提供整个模具的稳定性。

以上就是压铸模具的基本结构。

通过上模座和下模座的支撑，上模板和下模板的配合，滑块、顶出杆的移动，以及基座的固定，模具能够完成金属零件的成形过程。

压铸模具的基本结构嘿，朋友们！今天咱来聊聊压铸模具的基本结构，这可真是个有趣又重要的玩意儿呢！你看啊，压铸模具就好比是一个神奇的“模子工厂”。

它主要由几个关键部分组成，就像一个团队里的不同角色，各自发挥着重要作用。

先说型腔吧，这可是整个模具的核心地带啊！它就像是一个专门打造特定形状的“小窝”，液态金属流进去，出来就是我们想要的形状啦。

这不就跟咱包饺子似的，饺子皮就是型腔，把馅儿放进去，一捏就成了饺子的形状。

你说神奇不神奇？然后就是浇注系统啦，它就像是一条“金属运输通道”，负责把液态金属顺畅地送到型腔里。

要是这条通道不顺畅，那可就麻烦啦，就好像水管堵住了，水都流不出来呀！还有模架呢，这可是模具的“骨架”啊，给其他部分提供了坚实的支撑。

没有它，整个模具就会散架啦，就跟人没有骨头一样，那还怎么站得起来呢？顶出机构也不能小瞧呀！它就像是个大力士，等铸件成型后，负责把它们从型腔里顶出来。

想象一下，要是没有这个大力士帮忙，我们怎么把做好的东西拿出来呢？冷却系统也很重要哦！它就像是给模具冲凉的装置，让模具在工作时不会过热。

这就好比我们运动完了要喝水降温一样，不然可受不了啊！这些部分相互配合，就像一个默契的团队，共同完成压铸的任务。

少了谁都不行呢！你说压铸模具是不是很神奇？它能把普通的液态金属变成各种各样精美的制品，真是太了不起啦！咱再想想，如果型腔设计得不好，那出来的东西不就奇形怪状了吗？浇注系统要是有问题，那金属流不进去或者流得不畅，不就糟糕啦？模架不结实，整个模具随时可能垮掉呀！顶出机构不给力，我们就得费劲去抠那些铸件啦，多麻烦！冷却系统要是不好使，模具太热，说不定还会出故障呢！所以啊，压铸模具的基本结构可真是每个部分都不能马虎呀！只有每个部分都完美配合，才能做出高质量的压铸产品。

咱在使用和维护压铸模具的时候，可得好好照顾这些“小伙伴”们，让它们一直保持良好的状态，这样才能为我们创造更多的价值呀！怎么样，朋友们，现在对压铸模具的基本结构是不是有更清楚的认识啦？。
