1-4 压铸模具基本结构分析

压铸模具材料与结构设计压铸模具材料与结构设计目录1 压铸模具的结构压铸模具一般的结构如图1.导柱2.固定外模(母模) 3分流子镶套 4.分流子5固定内模6角销7滑块挡片8滑块9.可动内模10.可动外模(公模) 11.模脚12.顶出板13.顶出销承板14.回位销15.导套2．压铸模具结构设计应注意事项（1）模具应有足够的刚性，在承受压铸机锁模力的情况下不会变形。

（2）模具不宜过于笨重，以方便装卸修理和搬运，并减轻压铸机负荷。

（3）模穴的压力中心应尽可能接近压铸机合模力的中心，以防压铸机受力不均，造成锁模不密，铸件产生毛边。

（4）模具的外形要考虑到与压铸机的规格的配合：（a）模具的长度不要与系杆干涉。

（b）模具的总厚度不要太厚或太薄，超出压铸机可夹持的范围。

（c）注意与料管（冷室机）或喷嘴（热室机）之配合。

（d）当使用拉回杆拉回顶出出机构时，注意拉回杆之尺寸与位置之配合。

（5）为便于模具的搬运和装配，在固定模和可动模上方及两侧应钻螺孔，以便可旋入环首螺栓。

3 内模（母模模仁）（1）内模壁厚内模壁厚基本上不必计算其强度，起壁厚大小决定于是否可容纳冷却水管通过，安排溢流井，及是否有足够的深度可攻螺纹，以便将内模固定于外模。

由于冷却水管一般直径约10mm，距离模穴约25mm，因此内模壁厚至少要50mm。

内模壁厚的参考值如下表。

（2）内模与外模的配合内模的高度应该比外模高出0.05-0.1mm，以便模面可确实密合，并使空气可顺利排出。

其与外模的配合精度可用H8配h7，如下图所示。

（3）内模与分流子的配合分流子的功用是将熔汤由压铸机导至模穴内，因此其高度视固定模的厚度而定。

分流子的底部与内模相接，使流道不会接触外模，如下图，内模与分流子的配合可用H7配h6。

4外模（1）固定外模固定外模一般不计算强度，但设计时要注意留出锁固定压板或模器的空间。

（2）可动外模可动外模的底部厚度可用下面的公式计算：其中：h：外模底部之厚度（mm）p：铸造压力（kg/cm2）L：模脚之间距（mm）a：成品之长度（mm）b：成品之宽度（mm）B：外模之宽度（mm）E：钢的杨氏模数=2.1×106kg/cm2d：外模在开模方向的最大变形量（mm），一般取d≤0.05mm.例：某铸件长300mm,宽250mm，铸造压力选定280（kg/cm2）,外模之宽度560（mm）,模脚之间距360（mm）,最大变形量取0.05（mm）。

压铸模具是由定模和动模两个主要部分组成的。

定模固定在压铸机压室一方的定模模座上，是金属液压入压铸模具型腔的一侧，也包含部分压铸模具型腔，定模上有直浇道直接与压铸机的压室或喷嘴相连接；动模固定在压铸机的动模模座上，随动模模座移动与定模分开、合拢，对于需要设抽芯机构的模具，抽芯和铸件顶出机构通常也设在动模内。

压铸模具的基本结构如图所示。

压铸模具的基本结构图压铸模具的基本结构1—动模座板 2—垫块 3—动模支承板 4—动模套板 5—抽芯限位挡块6—抽芯滑块 7—抽芯斜销 8—楔紧块 9—定模套板 10—定模座板 11—侧抽型芯12—定模镶块 13—型腔 14—内浇道 15—横浇道 16—浇口套 17—直浇道18—导柱 19—导套 20—动模镶块 21—推杆 22—复位杆 23—推杆固定板24—推板 25—挡钉 26—推板导柱 27—推板导套一套模具通常包括以下几个部分的结果单元：（1）成型部分在定模与动模合拢后，成形一个构成铸件形状的空腔，称为型腔。

按压铸件结构不同，型腔可以全部设在定模或动模内，或定、动模内各占一部分，构成型腔的零件即为成型零件。

成型零件包括固定和活动的镶块与型芯，如图中的11、12、20所示。

此外，浇注系统和排溢系统也是型腔的一部分。

（2）模架包括各种模板、座、架等构架零件。

作用是将模具各部分按要求的相互位置装配和固定，并能使模具安装到压铸机上，图的1、2、3、4、9、10、18、19就属于这类零件。

（3）导向零件图中的18、19为导向零件，其作用是引导动模和定模合拢或分离，并保证分合模的精度要求。

（4）推出机构这是将铸件从模具中推出的机构，包括顶出和复位零件，还包括机构自身的导向和定位零件。

如图中的21、22、23、24、25、26、27，对于重要和易损处（如浇道、浇口）的推杆，应采取与成型零件相同的材料来制造。

（5）浇注系统它是型腔与压室或喷嘴相连的通道，引导金属液按规定的方向进入模具的型腔，且直接影响金属液进入成型部分的速度和压力，由直浇道，横浇道和内浇道组成，如图中14、15、16、17所示。

压铸模由定模和动模两部分组成
定模固定在压铸机定模安装板上，定模上有形成直浇道的浇口套，浇口套与压铸机的喷嘴或压室相接；动模固定在压铸机动模安装板上，并随动模安装板作开合模移动。

合模时，动模与定模闭合构成型腔和浇注系统，金属液在高压下充满型腔。

开模时，动模与定模分开，借助设在动模上的推出机构将压铸件推出。

压铸模的结构组成较复杂，结构形式多种多样，图1.1所示模具为典型压铸模的结构组成，根据模具上各个零件所起的作用，压铸模分为以下几个部分：

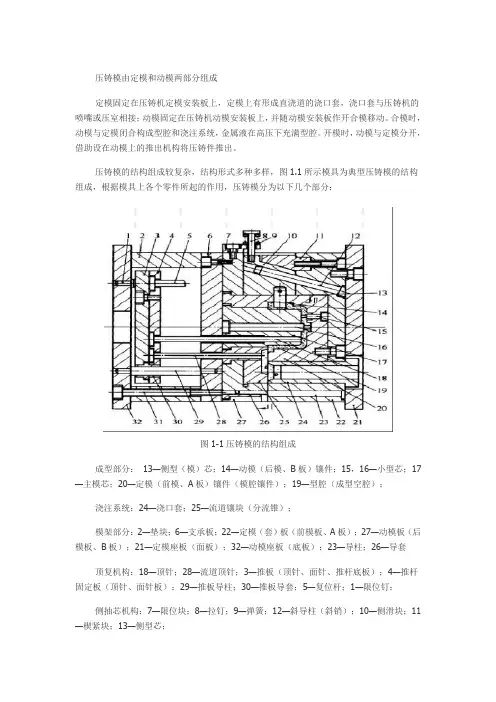

图1-1压铸模的结构组成
成型部分：13—侧型（模）芯；14—动模（后模、B板）镶件；15，16—小型芯；17—主模芯；20—定模（前模、A板）镶件（模腔镶件）；19—型腔（成型空腔）；
浇注系统：24—浇口套；25—流道镶块（分流锥）；
模架部分：2—垫块；6—支承板；22—定模（套）板（前模板、A板）；27—动模板（后模板、B板）；21—定模座板（面板）；32—动模座板（底板）；23—导柱；26—导套
顶复机构：18—顶针；28—流道顶针；3—推板（顶针、面针、推杆底板）；4—推杆固定板（顶针、面针板）；29—推板导柱；30—推板导套；5—复位杆；1—限位钉；
侧抽芯机构：7—限位块；8—拉钉；9—弹簧；12—斜导柱（斜销）；10—侧滑块；11—楔紧块；13—侧型芯；
排溢系统，温控系统；
其他：31—内六角螺钉；连接紧固件等。

压铸模具结构基础知识压铸模具，听起来是不是很高大上？别担心，今天我们就来聊聊这个看似复杂其实很有趣的话题。

压铸模具其实就是用来生产金属零件的一种工具，它们的结构就像是机械界的“画板”，把金属液体像画颜料一样，一股脑儿地倒进去，等它冷却下来，就变成了我们需要的零件。

听起来简单吧？但背后的门道可多了。

1. 压铸模具的基本构造1.1 模具的主要部件首先，压铸模具的结构可以说是五花八门，但基本上离不开几个主要部件。

你想啊，模具里有一个“型腔”，就是我们说的零件的模样。

这一部分就像是你做蛋糕的模具，倒进去液体金属后，等它冷却下来，就能拿到你想要的形状。

除此之外，还有“型芯”，这东西可不是开玩笑的，它负责在模具中创造出复杂的内部形状，想想看，蛋糕里如果你想要个洞，必须得有个“芯”才能做出来。

接着，我们还得提到“合模系统”。

这个系统就像模具的心脏，负责把模具的两部分紧紧合在一起，防止金属液体从缝隙里漏出去。

不然一不小心，整个车间都成了“金属河”，那可就麻烦了！另外还有“冷却系统”，想象一下，金属液体在模具里翻滚得热火朝天，这时候得有冷却水道来帮忙降温，不然模具可是会变得“热火朝天”的哦。

1.2 模具的工作原理说到这里，可能有小伙伴会问，压铸模具到底是怎么工作的呢？简单来说，就是把金属加热到液态，然后用高压把它们注入模具型腔里。

听起来是不是有点像“万里长征走一回”？没错，压铸的过程就像是一场冒险，液体金属要穿越各种管道，最终落到“家”里——型腔中。

一旦金属注入，冷却系统就开始发挥作用，帮忙把这股热量赶走。

冷却完成后，模具打开，零件就“呼之欲出”了！这时，像是经历了一场“历险”的金属，终于变成了我们所需的产品，真是个让人兴奋的时刻。

2. 压铸模具的应用领域2.1 日常生活中的应用压铸模具的应用可谓是无处不在。

想想你的手机、汽车，甚至是厨房里的炊具，很多零件都是通过压铸模具制作出来的。

你见过那些闪亮亮的铝合金轮毂吗？没错，它们也是压铸的结果！生活中很多看似不起眼的小物件，背后其实都藏着压铸模具的智慧。

压铸模具结构组成The Standardization Office was revised on the afternoon of December 13, 2020压铸模具结构组成(一).压铸模结构组成定模：固定在压铸机定模安装板上，有直浇道与喷嘴或压室联接动模：固定在压铸机动模安装板上，并随动模安装板作开合模移动合模时，闭合构成型腔与浇铸系统，液体金属在高压下充满型腔；开模时，动模与定模分开，借助于设在动模上的推出机构将铸件推出.(二).压铸模结构根据作用分类型腔：外表面直浇道(浇口套)成型零件二)浇注系统模浇道(镶块)型芯：内表面内浇口余料(三)导准零件：导柱；导套(四)推出机构：推杆(顶针)，复位杆，推杆固定板，推板，推板导柱，推板导套.(五)侧向抽芯机构：凸台；孔穴(侧面)，锲紧块，限位弹簧，螺杆.(六)排溢系统：溢浇槽，排气槽.(七)冷却系统(八)支承零件：定模；动模座板，垫块(装配，定位，安装作用)压铸模采购选择信誉好、技术高、经验丰富的专业压铸模具厂制造模具。

压铸模是一种特殊的精密机械，那些专业压铸模具厂，他们有适合生产压铸模具的精密机床，能确保模具尺寸精度；他们有经验丰富的高级模具技师，技师的丰富经验是压铸模具实用好用的保证；他们与材料供应商和热处理厂有密切的关系，他们有完善的售后服务体系……。

良好的模具设计与制造是压铸模具长寿命、低故障、高效率的基础。

低价位的劣质压铸模，将会以压铸生产中表现出的低生产效率、高故障，让您浪费很多昂贵的压铸工时，花去更多的金钱。

   压铸模安装模具安装调整工应经过培训合格上岗⑴、模具安装位置符合设计要求，尽可能使模具涨型力中心与压铸机距离最小，这样可能使压铸机大杠受力比较均匀。

⑵、经常检查模具起重吊环螺栓、螺孔和起重设备是否完好，确保重吊时人身、设备、模具安全。

⑶、定期检查压铸机大杠受力误差，必要时进行调整。

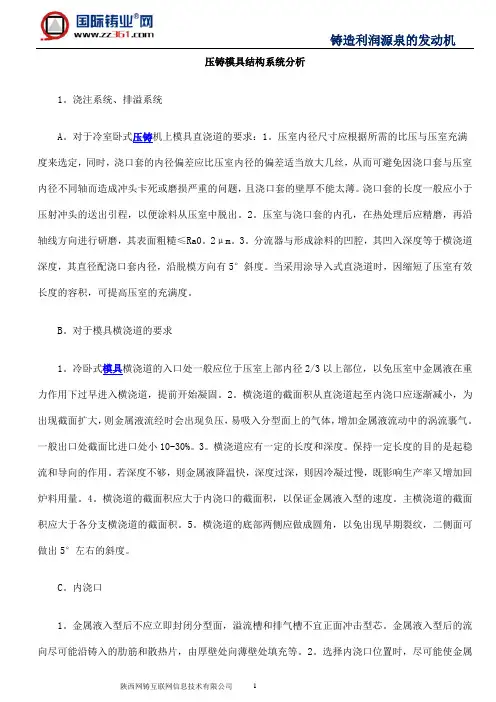

压铸模具结构系统分析1。

浇注系统、排溢系统A。

对于冷室卧式压铸机上模具直浇道的要求：1。

压室内径尺寸应根据所需的比压与压室充满度来选定，同时，浇口套的内径偏差应比压室内径的偏差适当放大几丝，从而可避免因浇口套与压室内径不同轴而造成冲头卡死或磨损严重的问题，且浇口套的壁厚不能太薄。

浇口套的长度一般应小于压射冲头的送出引程，以便涂料从压室中脱出。

2。

压室与浇口套的内孔，在热处理后应精磨，再沿轴线方向进行研磨，其表面粗糙≤Ra0。

2μm。

3。

分流器与形成涂料的凹腔，其凹入深度等于横浇道深度，其直径配浇口套内径，沿脱模方向有5°斜度。

当采用涂导入式直浇道时，因缩短了压室有效长度的容积，可提高压室的充满度。

B。

对于模具横浇道的要求1。

冷卧式模具横浇道的入口处一般应位于压室上部内径2/3以上部位，以免压室中金属液在重力作用下过早进入横浇道，提前开始凝固。

2。

横浇道的截面积从直浇道起至内浇口应逐渐减小，为出现截面扩大，则金属液流经时会出现负压，易吸入分型面上的气体，增加金属液流动中的涡流裹气。

一般出口处截面比进口处小10-30%。

3。

横浇道应有一定的长度和深度。

保持一定长度的目的是起稳流和导向的作用。

若深度不够，则金属液降温快，深度过深，则因冷凝过慢，既影响生产率又增加回炉料用量。

4。

横浇道的截面积应大于内浇口的截面积，以保证金属液入型的速度。

主横浇道的截面积应大于各分支横浇道的截面积。

5。

横浇道的底部两侧应做成圆角，以免出现早期裂纹，二侧面可做出5°左右的斜度。

C。

内浇口1。

金属液入型后不应立即封闭分型面，溢流槽和排气槽不宜正面冲击型芯。

金属液入型后的流向尽可能沿铸入的肋筋和散热片，由厚壁处向薄壁处填充等。

2。

选择内浇口位置时，尽可能使金属液流程最短。

采用多股内浇口时，要防止入型后几股金属液汇合、相互冲击，从而产生涡流包气和氧化夹杂等缺陷。

3。

薄壁件的内浇口厚件要适当小些，以保证必要的填充速度，内浇口的设置应便于切除，且不使铸件本体有缺损(吃肉)。

压铸模具的基本结构
压铸模具是用于制造金属零件的一种工具，它的基本结构可以分为以下几部分：
1. 上模座：上模座是模具的上部支撑结构，通常由钢板制成。

它的作用是承受压力和保持模具的稳定性。

上模座上还设有导柱，用于定位和引导模具的上模。

2. 下模座：下模座是模具的下部支撑结构，也是由钢板制成。

它的作用是承受压力和支撑模具的基座。

下模座上还设有导柱和导套，用于定位和引导模具的下模。

3. 上模板：上模板是模具的上部工作部件，通常由特殊合金钢制成。

它的作用是决定零件的形状和尺寸。

上模板上还设有浇口和排气孔，用于注入熔融金属和排出气体。

4. 下模板：下模板是模具的下部工作部件，也是由特殊合金钢制成。

它的作用是与上模板配合，形成零件的形状和尺寸。

下模板上还设有浇口和排气孔，与上模板的对应部分相连。

5. 滑块：滑块是模具的一个可移动部件，通常由特殊合金钢制成。

它的作用是通过滑道的引导，使上模和下模分离或接触。

滑块上还设有推杆和推杆导柱，用于控制滑块的移动。

6. 顶出杆：顶出杆是模具的一个可移动部件，通常由特殊合金钢制成。

它的作用是在零件成形后，用于将零件从模具中顶出。

顶出杆上还设有顶出杆导柱，用于控制顶出杆的移动。

7. 基座：基座是模具的底部支撑结构，通常由钢板制成。

它的作用是固定上模座和下模座，并提供整个模具的稳定性。

以上就是压铸模具的基本结构。

通过上模座和下模座的支撑，上模板和下模板的配合，滑块、顶出杆的移动，以及基座的固定，模具能够完成金属零件的成形过程。

压铸模具结构组成The Standardization Office was revised on the afternoon of December 13, 2020压铸模具结构组成(一).压铸模结构组成定模：固定在压铸机定模安装板上，有直浇道与喷嘴或压室联接动模：固定在压铸机动模安装板上，并随动模安装板作开合模移动合模时，闭合构成型腔与浇铸系统，液体金属在高压下充满型腔；开模时，动模与定模分开，借助于设在动模上的推出机构将铸件推出.(二).压铸模结构根据作用分类型腔：外表面直浇道(浇口套)成型零件二)浇注系统模浇道(镶块)型芯：内表面内浇口余料(三)导准零件：导柱；导套(四)推出机构：推杆(顶针)，复位杆，推杆固定板，推板，推板导柱，推板导套.(五)侧向抽芯机构：凸台；孔穴(侧面)，锲紧块，限位弹簧，螺杆.(六)排溢系统：溢浇槽，排气槽.(七)冷却系统(八)支承零件：定模；动模座板，垫块(装配，定位，安装作用)压铸模采购选择信誉好、技术高、经验丰富的专业压铸模具厂制造模具。

压铸模是一种特殊的精密机械，那些专业压铸模具厂，他们有适合生产压铸模具的精密机床，能确保模具尺寸精度；他们有经验丰富的高级模具技师，技师的丰富经验是压铸模具实用好用的保证；他们与材料供应商和热处理厂有密切的关系，他们有完善的售后服务体系……。

良好的模具设计与制造是压铸模具长寿命、低故障、高效率的基础。

低价位的劣质压铸模，将会以压铸生产中表现出的低生产效率、高故障，让您浪费很多昂贵的压铸工时，花去更多的金钱。

   压铸模安装模具安装调整工应经过培训合格上岗⑴、模具安装位置符合设计要求，尽可能使模具涨型力中心与压铸机距离最小，这样可能使压铸机大杠受力比较均匀。

⑵、经常检查模具起重吊环螺栓、螺孔和起重设备是否完好，确保重吊时人身、设备、模具安全。

⑶、定期检查压铸机大杠受力误差，必要时进行调整。

压铸模具的基本结构嘿，朋友们！今天咱来聊聊压铸模具的基本结构，这可真是个有趣又重要的玩意儿呢！你看啊，压铸模具就好比是一个神奇的“模子工厂”。

它主要由几个关键部分组成，就像一个团队里的不同角色，各自发挥着重要作用。

先说型腔吧，这可是整个模具的核心地带啊！它就像是一个专门打造特定形状的“小窝”，液态金属流进去，出来就是我们想要的形状啦。

这不就跟咱包饺子似的，饺子皮就是型腔，把馅儿放进去，一捏就成了饺子的形状。

你说神奇不神奇？然后就是浇注系统啦，它就像是一条“金属运输通道”，负责把液态金属顺畅地送到型腔里。

要是这条通道不顺畅，那可就麻烦啦，就好像水管堵住了，水都流不出来呀！还有模架呢，这可是模具的“骨架”啊，给其他部分提供了坚实的支撑。

没有它，整个模具就会散架啦，就跟人没有骨头一样，那还怎么站得起来呢？顶出机构也不能小瞧呀！它就像是个大力士，等铸件成型后，负责把它们从型腔里顶出来。

想象一下，要是没有这个大力士帮忙，我们怎么把做好的东西拿出来呢？冷却系统也很重要哦！它就像是给模具冲凉的装置，让模具在工作时不会过热。

这就好比我们运动完了要喝水降温一样，不然可受不了啊！这些部分相互配合，就像一个默契的团队，共同完成压铸的任务。

少了谁都不行呢！你说压铸模具是不是很神奇？它能把普通的液态金属变成各种各样精美的制品，真是太了不起啦！咱再想想，如果型腔设计得不好，那出来的东西不就奇形怪状了吗？浇注系统要是有问题，那金属流不进去或者流得不畅，不就糟糕啦？模架不结实，整个模具随时可能垮掉呀！顶出机构不给力，我们就得费劲去抠那些铸件啦，多麻烦！冷却系统要是不好使，模具太热，说不定还会出故障呢！所以啊，压铸模具的基本结构可真是每个部分都不能马虎呀！只有每个部分都完美配合，才能做出高质量的压铸产品。

咱在使用和维护压铸模具的时候，可得好好照顾这些“小伙伴”们，让它们一直保持良好的状态，这样才能为我们创造更多的价值呀！怎么样，朋友们，现在对压铸模具的基本结构是不是有更清楚的认识啦？。
