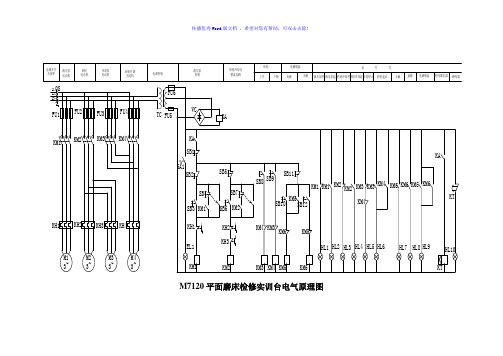

M7120平面磨床检修实训台电气原理图
M7120平面磨床检修实训台电气安装位置图
TC L1
L2L3
电源开关 及保护 液压泵 电动机
砂轮 电动机 冷却泵 电动机
砂轮升降 电动机
电源控制
液压泵 控制 砂轮冷却及 整流电路
砂轮 上升
下降 电磁吸盘
充磁 去磁信 号 灯
液压泵停 液压泵起砂轮冷却停 砂轮冷却起砂轮停止砂轮起动
去磁
退磁
电磁吸盘
时间继电器蜂鸣器
M7120平面磨床检修实训台电气故障位置图。
M7130平面磨床电气控制原理电路图解磨床是利用砂轮的周边或端面进行加工的精密机床。
砂轮的旋转是主运动，工件或砂轮的往复运动为进给运动，而砂轮架的快速移动及工作台的移动为辅助运动，磨床的种类很多，按其工作性质可分为外圆磨床、内圆磨床、平面磨床、工具磨床以及一些专用磨床等，其中尤以平面磨床应用最广。
如下图所示的是M7130平面磨床电气控制电路，下面的表格是与之对应的主要电气元件表。
其机械结构由床身、工作台、电磁吸盘、砂轮箱、滑座等部分组成，工作台上装有电磁吸盘，用以吸附工件。
工作台在液压传动机构作用下，沿着床身的导轨作往返运行，砂轮箱在电动机M4的驱动下可在主导轨上作垂直运行。
其电气设备主要安装在床身后部的壁龛盒中，控制按钮安装在床身前部的电气操纵盒上。
电气控制电路可分为主电路、控制电路、电磁吸盘控制电路和机床照明电路等部分。
M7130平面磨床电气控制电路图（点击图片看大图）M7130平面磨床主要电气元件表：主电路分析装有三台电动机，其中M1为砂轮电动机，M2为冷却泵电动机，M3为液压泵电动机。
电动机都采用直接起动，单方向旋转控制。
其中M1、M2由接触器KM1控制，M2再经接插器X1供电，M3由接触器KM2控制。
三台电动机共用熔断器FU1作短路保护，M1、M2由热继电器FR1作长期过载保护，M3由热继电器FR2作长期过载保护。
电动机控制电路分析由按钮SB1、SB2与接触器KM1组成砂轮M1单向旋转起动一停止控制电路；按钮SB3、SB4与接触器KM2构成液压泵M3单向旋转起动——停止控制电路。
但电动机的起动必须在下列条件之一成立时方可进行：1.电磁吸盘YH工作，并且欠电流继电器KA线圈得电吸合后；2.若电磁吸盘YH不工作，但转换开关SA1置于“去磁”位置，其触点SA1 （3-4）闭合。
电磁吸盘控制电路M7130平面磨床的电磁吸盘装在工作台上，用于固定加工工件。
当电磁铁线圈通电时，电磁铁心就产生磁场，吸住铁磁材料工件，便于磨削加工。
M7120平面磨床的电气自动化设计第一章 M7120型磨床的构成及工作原理型磨床的构成 M7120一、型磨床的型号及含义M71201.型号：M7120含义：M —磨床7 —平面磨床1 —卧轴矩台式20 —工作台的工作面宽200mm2.M7120型磨床的主要结构M7120型平面磨床主要由床身、工作台、电磁吸盘、砂轮架（又称磨头）、滑座、立柱等部分组成。
它的外型如图所示：磨床的主运动是砂轮的旋转运动，辅助运动是工作台的左右往返1M7120平面磨床的电气自动化设计运动和砂轮架的前后上下进给运动。
工作台的往返运动采用液压传动，能保证加工精度。
砂轮升降电动机使砂轮在立柱导轨上作垂直运动，用以调整砂轮与工件位置。
3.控制要求（1）砂轮的旋转用一台三相异步电机拖动，要求单向连续运行。
（2）砂轮电动机、液压泵电动机和冷却泵电动机都只要求单向旋转。
（3）砂轮升降电动机要求能正反转控制。
（4）冷却泵电动机只有在砂轮电动机起动后才能起动。
（5）电磁吸盘应有充磁和去磁控制环节。
二、M7120型磨床的工作原理1.M7120型磨床电气控制线路图见附图2.主电路工作原理主电路中有四台电动机，分别为液压泵电动机M1、砂轮电动机M2、冷却泵电动机M3和砂轮升降电动机M4，它们的短路保护均由熔断器FU1实现。
热继电器FR1、FR2、FR3分别为M1、M2、M3的过载保护。
液压泵电动机M1只需要单向旋转，由接触器KM1控制。
由于冷却泵电动机M3必须在砂轮电动机M2运转后才能起动，所以由同一个接触器KM2控制。
砂轮升降电动机M4由接触器KM3和KM4控制，要求能正反转，由于M4是点动短时运转，故未设过载保护。
3.控制电路工作原理（1）液压泵电动机M1的控制若电源电压正常，由变压器TC副绕组提供135V交流电压，经桥式整流器VC整流后得到110V直流电压，使欠电压继电器KV线圈得电吸合，其常开触头KV闭合，为电动机的起动作好准备。
若电源电压偏低，KV不能可靠工作，则四台电动机均不能起动。
岳阳职业技术学院优质核心课程《电气控制》电子教案机电工程学院优质核心课程建设小组岳阳职业技术学院教案首页教学过程设计【步骤一】带领学生参观实习工厂的M7120平面磨床，并在实习老师的指导下以小组为单位对磨床进行简单的操作，了解M7120平面磨床的结构和主要运动形式（时间：90分钟）【步骤二】M7120平面磨床的结构和主要运行形式（时间：30分钟）教师以前面操作过程为基础，通过图片展示讲解M7120平面磨床的结构和主要运动形式。
提问：M7120平面磨床由几台电动机驱动？学生思考并回答问题一、平面磨床的主要结构和运动形式磨床的主运动是砂轮的旋转运动，而进给运动则分为以下三种运动。
（1）工作台（带动电磁吸盘和工件）作纵向往复运动；（2）砂轮箱沿滑座上的燕尾槽作横向进给运动；（3）砂轮箱和滑座一起沿立柱上的导轨作垂直进给运动。
二、平面磨床的电力拖动形式和控制要求（1）砂轮由一台笼型异步电动机拖动，因为砂轮的转速一般不需要调节，所以对砂轮电动机没有电气调速的要求，也不需要反转，可直接起动。
（2）平面磨床的纵向和横向进给运动一般采用液压传动，所以需要由一台液压泵电动机驱动液压泵，对液压泵电动机也没有电气调速、反转和降压起动的要求。
（3）同车床一样，也需要一台冷却泵电动机提供冷却液，冷却泵电动机与砂轮电动机也具有联锁关系，即要求砂轮电动机起动后才能开动冷却泵电动机。
（4）平面磨床往往采用电磁吸盘来吸持工件。
电磁吸盘要有退磁电路，同时，为防止在磨削加工时因电磁吸盘吸力不足而造成工件飞出，还要求有弱磁保护环节。
（5）具有各种常规的电气保护环节（如短路保护和电动机的过载保护）；具有安全的局部照明装置。
【步骤三】M7120型平面磨床电气控制电路分析（时间：90分钟）教师通过图片展示讲解M7120平面磨床的电气控制线路的原理提问：1、砂轮升降电动机是如何实现正反转控制的？2、冷却泵电动机和砂轮电动机的工作有何关系【步骤四】 M7120型平面磨床常见电气故障的诊断与检修（时间：60分钟）教师通过图片展示讲解M7120型平面磨床常见电气故障的诊断与检修学生：根据电气控制线路的原理分析各种常见故障产生的原因。
平面磨床磨头升降结构图-M7120平面磨床电气原理图和接线图在机床加工中，平面磨床，接下来中意磨床为您解说平面磨床磨头升降结构图：平面磨床电气原理图和接线图的问题。
1、平面磨床电气原理图及接线图型平面磨床的工作原理是在电源与磨床正常连接且线路的情况下，欠压继电器动作。
，其常开触点KA闭合，准备KM1和KM2接触器吸合。
当按下SB1按钮时，接触器KM1的线圈得电闭合，液压泵马达开始运转。
由于接触器KM1的吸合，自锁点自锁使M1电机在按钮松开后继续运行。
如果在工作完成后按下停止按钮，KM1将断电释放，M1将停止运行。
