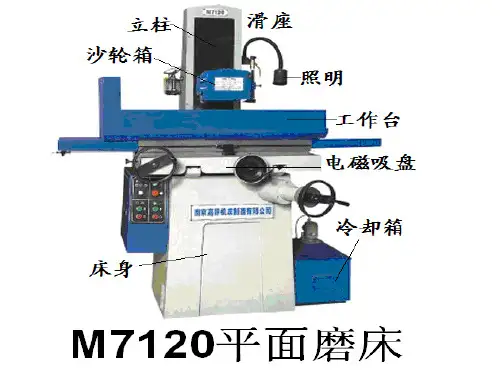

M7120平面磨床主要结构及运动形式M7120平面磨床是卧轴矩形工作台式结构如图1所示，它由床身、工作台、电磁吸盘、砂轮箱、滑座、立柱等部分组成。
它的主要运动是砂轮的快速旋转，辅助运动是工作台的纵向往复运动和砂轮架的横向以及垂直进给运动。
工作台每完成一次纵向往复运动，砂轮架横向进给一次，从而能连续地加工整个平面。
当整个平面加工磨完一遍后，砂轮架在垂直于工件表面的方向移动一次，称为吃刀运动。
通过吃刀运动，可将工件尺寸磨到所需的尺寸。
图1 M7120平面磨床的外形结构。
M7120平面磨床电气控制线路的故障分析与检查一、主要结构形式及运动方式1．主要结构2二、电气线路分析下图为M7120平面磨床的电气控制线路。
分为主电路、控制电路、电磁工作台控制电路和照明指示灯电路四部分。
1.主电路分析主电路共有三台电动机，M1是砂轮电动机，M2是冷却泵电动机，M3是液压油泵电动机。
三台电动机均具有短路、失压、欠压保护，分别由FU1和KM1、KM2、KM3来执行，FR1、FR2、FR3热继电器执行过载保护。
2.控制电路分析（1）液压油泵、冷却泵电动机M2、M3的控制控制电路如图所示：动作原理：电源电压正常，按下SB2，电流经T（110V）→FU3→FR1→FR2→FR3→SB1→SB2→KM1→T（110V）。
接触器KM1线圈通电，主触头KM1闭合，M2、M3启动运行，辅助触头KM1闭合，进行自保。
系统压力传递给压力继电器P，为砂轮电动机启动做准备。
若按下停止按钮SB1，接触器KM1断电，主触头KM1断开，液压泵、冷却泵电动机M2、M3断电，停止转动。
（2）砂轮电动机的控制控制电路如图所示：91591517911911 13（3）电磁工作台的控制控制电路如图所示：控制原理：当电磁吸盘需要吸力夹持工件时，旋转转换开关SA2，使接点（37－41）和（45－43）接通。
充磁回路由VC+→SA2（45－43）→X→YA→X→SA2（41－37）→VC－。
YA吸牢工件，砂轮对工件进行磨削加工。
加工完毕后，将SA2经“放松”位置打向“退磁”位置，使接点（45－41）和（47－37）接通。
退磁回路由VC+→SA2（45－41）→X→YA→X→3R→SA2（47－37）→VC－，反向给电磁吸盘和工件退磁。
退磁完毕后，旋转SA2到“放松”位置，取下工件。
