M7130型平面磨床电气控制线路常见故障分析与检修M7130型平面磨床电气控制线路常见故障分析与检修1、三台电动机都不能启动(1)欠电流继电器KA 的常开接触不良和转换开关QS2 的触头(3 一4)接触不良、接线松脱或有油垢。
检修故障时,应将转换开关QS2 扳至"吸合"位置,检查欠电流继电器KA 常开触头(3 一4)的接通情况,不通则修理或更换元件,就可排除故障。
否则,将转换开QS2 扳到"退磁"位置,拔掉电磁吸盘插头,检查QS2 的触头(3 一4)的通断情况,不通则修理或更换转换开关。
(2)若KA 和QS2 的触头(3 一4)无故障,电动机仍不能启动,可检查热继电器FRl、FR2 常闭触头是否动作或接触不良。
2、电磁吸盘无吸力(1)首先用万用表测三相电源电压是否正常。
若电源电压正常,再检查熔断器FUl、FU2、FU4 有无熔断现象。
常见的故障是熔断器FU4 熔断,造成电磁吸盘电路断开,使吸盘无吸力。
(2)如果检查整流器输出空载电压正常,而接上吸盘后,输出电压下降不大,欠电流继电器KA 不动作,吸盘无吸力。
依次检查电磁吸盘YH 的线圈、接插器X2、欠电流继电器KA 的线圈有无断路或接触不良的现象。
检修故障时,可使用万用表测量各点电压,查出故障元件,进行修理或更换,即可排除故障。
3、电磁吸盘吸力不足引起这种故障的原因是电磁吸盘损坏或整流器输出电压不正常。
电磁吸盘的电源电压由整流器VC 供给。
空载时,整流器直流输出电压应为130 —140V,负载时不应低于110V。
若整流器空载输出电压正常,带负载时电压远低于110V,则表明电磁吸盘线圈己短路,短路点多发生在线圈各绕组间的引线接头处。
这是由于吸盘密封不好,切削液流入,引起绝缘损坏,造成线圈短路。
若短路严重,过大的电流会使整流元件和整流变压器烧坏。
出现这种故障,必须更换电磁吸盘线圈,并且要处理好线圈绝缘,安装时要完全密封好。

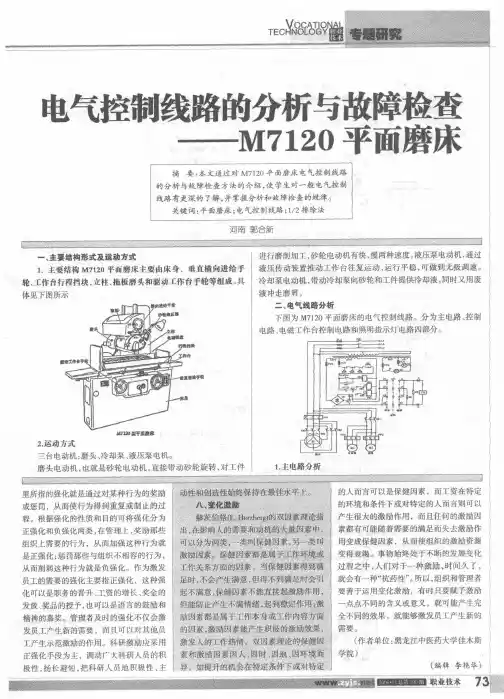

M7120型平面磨床电气控制故障排除一、控制系统的工作原理与特点1 液压泵电动机M1控制回路在电源电压正常的情况下,合上QS开关,则欠电压继电器KU通过二极管整流电路得电动作,其常开触头KUV闭合,为控制电路按通电源,SB1为整个控制系统的紧急停车按钮,用于紧急断开控制电路。
按SB3,则KM1通电动作并自锁,液压泵电机M1运转,停止按钮为SB2。
2砂轮电动机M2和冷却泵电动机M3的联动控制电路按SB5→KM2通电动作并自锁,M3也动作带动冷却泵。
其中冷却泵电机的电源接通与否靠插座开关XS1-XP1控制。
3砂轮升降电动机M4的控制电路按SB6→KM3线圈运电→电动机M4正转上升,松开停止按SB7→KM4线圈通电→电动机M4反转下降。
4 电磁吸盘工作电路整流回路由电源变压器TC和桥式整流电路组成,输出110V直流电压。
保护电路➢ 失磁保护线路失磁保护线路由零压继电器KU及其控制触头KUV组成。
其保护作用是,当线路电压下降幅度过大甚至为零时,KU自动释放,其控制触头KUV断开,从而切断控制电路,以防止因吸盘吸力不足或消失而导致工件被砂轮抛出。
➢ RC放电回路RC放电电路由放电电阻R和电容C组成,并联在吸盘的电磁线圈两端,吸盘的电磁线圈是一个很大的电感,在充磁过程中存在着大量的磁埸能量,在电磁吸盘断电时能产生很高的自感电动势,能击穿线圈或其它电器件,故在两端接有R和C组成放电电路进行放电。
充磁与去磁控制电路①充磁过程按SB8→KM5线圈通电吸合并自锁→触点KM5(35-36)和KM5(37-38)闭合接通充磁电路。
通电回路:VC(+)→FU5→XS2→YH→XS2→KM5(37-38)→FU5→VC-。
工作加工完毕,按SB9使KM5线圈断电、切断充磁回路由于吸盘和工件中都残存剩磁很难分离,故应对工件和吸盘进行去磁处理。
②去磁过程去磁采用反向送电控制,去磁时间不能太长,太长反而会反向磁化,按SB10→KM6线圈通电,接通去磁电路通电回路:VC(+)→FU5→KM6(35-37)→XS2→YH→XS2→KM6(36-38)→FU5→VC(-)。
湖南省技工学校实习教学教案磨床电气线路安装训练1.磨床的主要的电气设备表1列出了磨床的主要的电气设备。
2.磨床电气线路的安装步骤(1)制作15X400X 600毫米和15X 300X400毫米的木制模拟板。
(2)按照编号原则在电气线路图上给主电路、控制电路、照明和指示电路及电磁吸盘电路编号。
(3)按电气兀件明细表配齐兀件,并对兀件进行检测。
(4)给各电气元件和元件的接线端上做好与电气线路图上相应的文字和号码标志。
(5)将接触器、熔断器、整流降压变压器T1、T2,硅整流器、欠电流继电器KA热继电器、插头插座X2、X3,电容、电阻和接线板安装在大模拟板上。
将按钮、工作台照明灯和开关、指示灯、X1和接线板安装在小模拟板上。
大小模拟板相距0.5米,连接线用软管保护。
大模拟板至各电动机和电磁吸盘(可用110V100W的白炽灯代替)的连接线用软管保护。
(6)选配合适的导线,并在线头两端做好与电路图中的编号相同的号码,然后接线。
在模拟板内部采用BVR塑铜线,电源开关至大模拟板的接线及接到电动机的接线用四芯橡皮套绝缘的电缆线,接到电磁吸盘及小模拟板的联接线采用BVR塑铜线并应穿在导线通道内加以保护。
(7)在大模拟板附近安装电动机并接线。
(8)布线时,在大模拟板内采用走线槽的敷线方法,接到电动机或小模拟板的导线必须经过接线端子板。
在按原理图接线的同时,应在导线的线头上套有与原理图一致的线号的编码套管。
(9)安装结束后清理场地。
按照电气图逐线进行检查。
检查布线的正确性和接点的可靠性,同时进行绝缘电阻测量和接地通道是否连续的试验。
(10)试车。
试车时要密切注视各电动机和电气元件有无异常现象。
发现异常现象应立即断开电源开关,进行检查处理,找出原因排除故障后再通电试车。
3.注意事项(1)安装时必须认真细致地作好线号地安置工作,不得产生差错。
(2)如果通道内导线根数较多时,应按规定放好备用导线,并将导线通道牢固地支撑住。
(3)通电前检查布线是否正确,应一个环节一个环节地进行,以防止由于漏检而产生通电不成功。

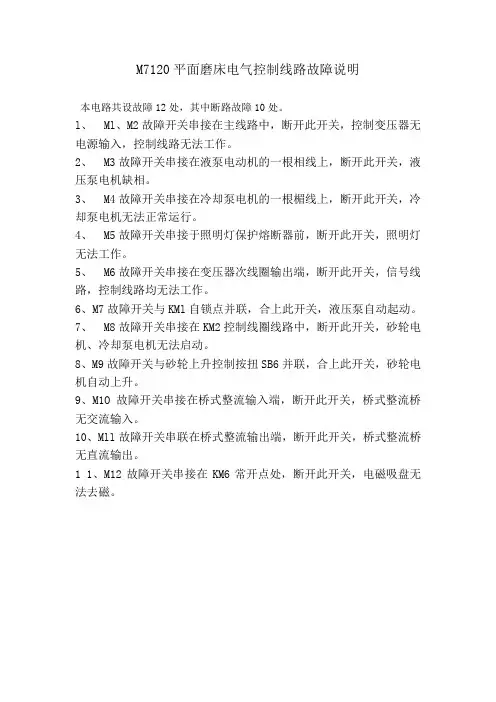

M7120平面磨床电气控制线路故障说明本电路共设故障12处,其中断路故障10处。
l、 Ml、M2故障开关串接在主线路中,断开此开关,控制变压器无电源输入,控制线路无法工作。
2、 M3故障开关串接在液泵电动机的一根相线上,断开此开关,液压泵电机缺相。
3、 M4故障开关串接在冷却泵电机的一根楣线上,断开此开关,冷却泵电机无法正常运行。
4、 M5故障开关串接于照明灯保护熔断器前,断开此开关,照明灯无法工作。
5、 M6故障开关串接在变压器次线圈输出端,断开此开关,信号线路,控制线路均无法工作。
6、M7故障开关与KMl自锁点并联,合上此开关,液压泵自动起动。
7、 M8故障开关串接在KM2控制线圈线路中,断开此开关,砂轮电机、冷却泵电机无法启动。
8、M9故障开关与砂轮上升控制按扭SB6并联,合上此开关,砂轮电机自动上升。
9、M1O故障开关串接在桥式整流输入端,断开此开关,桥式整流桥无交流输入。
10、Mll故障开关串联在桥式整流输出端,断开此开关,桥式整流桥无直流输出。
1 1、M12故障开关串接在KM6常开点处,断开此开关,电磁吸盘无法去磁。
X62W型万能铣床电气控制线路故障说明本电气控制线路共设故障15处。
0. Xl故障开关串接在工作台进给电视舵的一根相线上,断开此开关,M2出现缺相,无法正常运转。
l、 X2故障开关串接在快速进给电磁铁yA(由指示灯yA代替)线圈上,断开此开关,yA 指示灯不工作。
2、x3故障开关串接在控制变压器输入端,断开此开关,控制变压器无输入电压,控制回路均无法工作。
3、X4故障开关串接在控制变压器输出公共端,断开此开关,所有控制回路均无法工作。
4、X5故障开关串接在照明灯控制开关QS2处,断开此开关,照明灯无法工作。
5、 X6故障开联串接在控制主轴冲动行程开关SQ7处,断开此开关无法实现制动及冲动控制。
6、X7故障开关串接在交流接触器KM2线圈处,断开此开关,主轴电机反转制动及冲动控制无法实现。

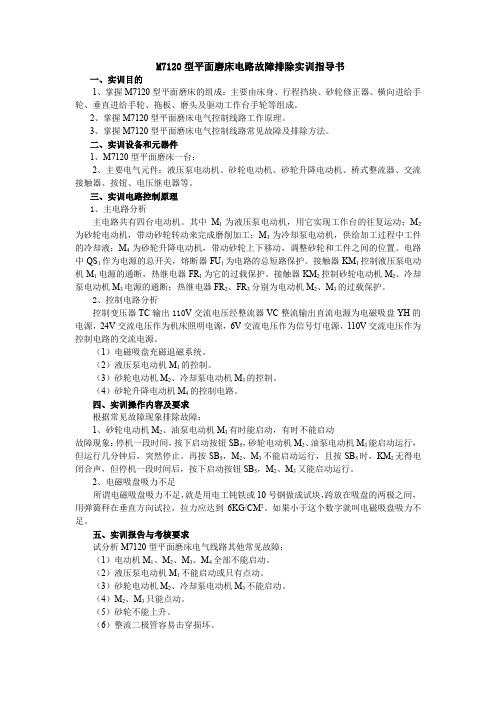

M7120型平面磨床故障维修实训目的以及要求:目的是使同学熟练掌握M7120机床的操作以及检修方法。
要求同学在规定时间内可以独立、快速完成检修任务。
一、工作原理首先把三个电机切换开关扳至“2”的位置:M7120型由两大部分组成,即主电路、控制电路。
控制电路又由电磁吸盘充磁、去磁电路,控制电路和信号灯等组成。
在主电路中共有四台电动机。
其中M1为液压泵电动机,用它实现工作台的往复运动;M2为砂轮电动机,带动砂轮转动来完成磨削加工工件;M3为冷却泵电动机,供给加工过程中工件的冷却液;M4为砂轮升降电动机,带动砂轮上下移动,调整砂轮和工件之间的位置。
电路中QS1作为电源的总开关,熔断器FU1为电路的总短路保护。
接触器KM1控制液压泵电动机M1电源的通断,热继电器FR1为它的过载保护。
接触器KM2控制砂轮电动机M2、冷却泵电动机M3电源的通断;热继电器FR2、FR3分别为电动机M2、M3的过载保护。
冷却泵电动机M3只有在砂轮电动机M2启动后才能启动。
由于砂轮升降电动机M4的正、反转,以实现砂轮的升降。
由于电动机M4的工作是短期的,故没有过载保护。
1、电磁吸盘充磁退磁系统:合上电源总开关QS1,控制变压器TC得电,电源指示灯HL1亮,表示电源接通。
变压器副边36V 交流电压经整流器VC整流输出32V左右的直流电压通过一个电压继电器后供给电磁吸盘的充磁退磁电路;当整流器两端输出的电压正常时,电压继电器KV得电吸合,为控制电路的启动作好准备。
按下电磁吸盘启动按纽SB8,接触器KM5得电吸合并自锁,电磁吸盘工作指示灯HL5亮,电磁吸盘YH(用电源指示灯代替电磁吸盘)充磁,使工件牢牢被吸合。
工件加工完毕后,按下电磁吸盘充磁停止按纽SB9,接触器KM5失电,电磁充磁指示灯HL5灭,充磁停止。
但由于电磁吸盘YH的剩磁作用,工件仍不能取下,必须向电磁吸盘YH反向充磁以退掉剩磁工件才能取下。
按下退磁启动按纽SB10,接触器KM6得电吸合,电磁吸盘工作指示灯HL5亮,电磁吸盘反向充磁。
