GAR 22 型螺杆式空气压缩机组的作用是为制动系统、
列车用风设备提供压缩空气。
任务三 HXD2型电力机车主风源系统和 辅助风源系统
二、空气干燥器
空气干燥器连接在压缩机冷却器的出口、油水分离器的 后面。干燥器由干燥塔和控制阀组成，控制阀用来控制通过 干燥塔的空气流量。通过打开、关闭控制阀，干燥塔能够吸 收或生成干燥的空气。
任务二 HXD1型电力机车主风源系统和 辅助风源系统 三、其他风源部件
1．精油过滤器 精油过滤器用于去除压缩空气中的残油。
任务二 HXD1型电力机车主风源系统和 辅助风源系统
2．安全阀
安全阀构造（如图2-9所示）
任务二 HXD1型电力机车主风源系统和 辅助风源系统
3．截断塞门
截断塞门（图2-1中的A10）用于机车无火回送操作。 4．总风缸 总风缸用于储存压缩空气（见图2-10），
任务二 HXD1型电力机车主风源系统和 辅助风源系统
‫‏‬ 一、概 述
‫‏‬
HXD1 型机车风源系统分为两个相对独立的部分：一部
分为由主空气压缩机组、主空气干燥器、总风缸等组成的 主风源系统；另一部分为由辅助压缩机组、辅助干燥系 统、风缸及连接管路等组成的辅助风源系统。 ‫‏‬ 二、主空气压缩机组
3．冷却系统
冷却系统由离心风机、蜗壳、油冷却器和后部冷却器组成。冷 却空气由冷却风机抽入，由蜗壳导向吹过油冷却器和后部冷却器的散
热翅片，同时冷却压缩空气及润滑油。
任务二 HXD1型电力机车主风源系统和 辅助风源系统
二、空气干燥器
TAD-4.8-H型空气干燥器是一种两室吸附式双塔干燥 器，并带有能自动排水的冷凝器和干燥器控制单元。空 气干燥器由2个干燥塔、进气阀、排气阀、出气止回阀、 电控器、离心式油水分离器及安装架等组成。

第二章并网风力发电系统及其仿真建模

第二章并网风力发电系统及其仿真建模
（4）安全、可靠运行 过压、过流、过速、过热等状态监测与保护
4
风力发电机组
风电机组的分类：
（1）按风轮桨叶分类 失速型：高风速时，因桨叶形状或因叶尖处的扰流器 动作，限制风力机的输出转矩与功率； 变桨型：高风速时，调整桨距角，限制输出转矩与功率。
（2）按风轮转速分类 定速型：风轮保持一定转速运行，风能转换率较低； 变速型： 双速：可在两个设定转速下运行，改善风能转换率； 连续变速：连续可调，可捕捉最大风能功率。
(3) 旋转磁场在一个圆周内，呈现出的磁极（N、S极）数目称为极 数，用2p表示。
(4) 旋转磁场的转向取决于三相电流的相序，转速n1取决于电流的 频率 f 和极对数p：
60 f n1 P
—— 同步转速
22
恒速恒频笼型异步风力发电机系统
笼型异步风力发电机的工作原理 — 电磁感应
（1）定子三相电流产生旋转磁场，以同步转速n1 旋转 （2）旋转磁场在转子导条中产生感应电动势 e和电流i
6
风力发电机组
定桨定速 vs.变桨变速风力机输出功率的比较：
7
风力发电机系统
风力发电机系统的分类：
恒速恒频风力发电机系统
（1）同步发电机系统 （2）笼型异步发电机系统 （3）绕线转子RCC异步发电机系统
变速恒频风力发电机系统
（1）变速恒频鼠笼异步发电机系统（高速） （2）变速恒频双馈异步发电机系统（高速） （3）变速恒频电励磁同步发电机系统（中、低速） （4）变速恒频永磁同步发电机系统（中、低速） （5）变速恒频横向磁通发电机系统（中、低速）
和交轴电枢反应电抗。
Xs —每相电枢绕组的漏电抗。
Xd 、Xq —每相电枢绕组的直轴 和交轴同步电抗。
jIq X q U

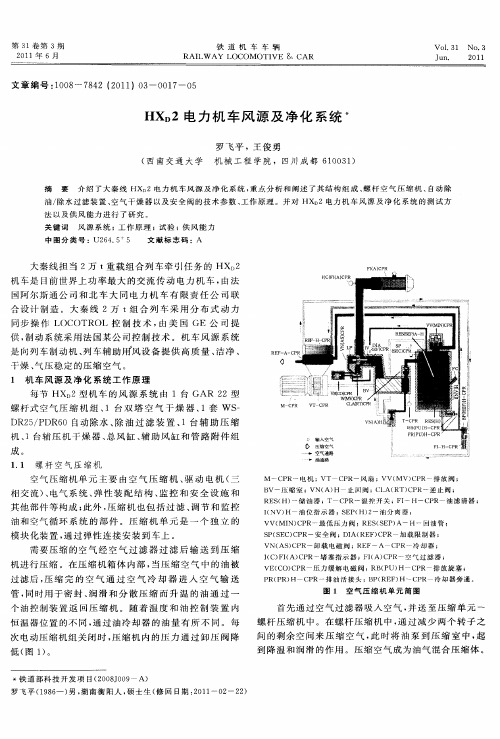

HXD2电力机车风源及净化系统

HXD2电力机车风源及净化系统

极干 的低 压“ 生空气 ” 再 。然后 流经 干燥剂床 时 ， 干燥 将
剂 吸附 的水分子 脱 附 ， 携 带 水分 子排 到大 气 。这样 ， 并 Ｂ塔在 吸附 的同时 ， 担负 着对 Ａ塔 的再生 。Ｂ塔 的吸 还
附 与 Ａ 塔 的再 生 是 同 时 进 行 的 。
制技术 。通 过时间 原则 控制 星 形启 动 和 三 角形 启 动 的 转换 。采 用 星三 角 启 动 ， 以将 启 动 电流 降 至 原 来 的 可
ＨＸ ２电 力 机 车 风 源 及 净 化 系 统 Ｄ
罗 飞 平 ，王 俊 勇
（ 南 交 通 大 学 机 械 工 程 学 院 ，四川 成 都 ６ ０ ３ ） 西 １０ １
摘 要 介 绍 了 大 秦 线 ＨＸ。 ２电力 机 车 风 源 及 净 化 系 统 ， 点 分 析 和 阐 述 了其 结 构 组 成 、 杆 空 气 压 缩 机 、 重 螺 自动 除
压 力 达 到 额 定 压 力 （ × １ Ｐ ） ， 低 压 力 阀 打 开 并 ４ ０ ａ时 最
再 生状态 ， Ｂ塔进入 吸气状 态 ， 自空气 压缩 机 的高温 、 来 高湿 度 的压 缩空气 ， 冷却 和 分离 油 水 粒子 后 ， 经 由进 气 阀 口 Ｂ进入 Ｂ塔 ， 当空 气流通 过 Ｂ塔 干燥 剂床 时 ， 空气 中 的水 分子 被干燥剂 吸附 而降低 了相对湿 度 ， 成为 干燥
油 ／ 水 过 滤 装 置 、 气 干 燥 器 以 及 安 全 阀 的 技 术 参 数 、 作 原 理 。并 对 ＨＸ ２电 力 机 车 风 源 及 净 化 系 统 的测 试 方 除 空 工 ｏ
法以及供风能力进行了研究。
关 键 词 风 源 系 统 ； 作 原 理 ；试 验 ； 风 能 力 工 供

列车风源及管路系统—列车空气管路系统总体

列车风源及管路系统—列车空气管路系统总体

• HXD1C电力机车干燥器选用两台TAD-2.8-HB 型主干燥器，其最大空气处理量为3.0m³/min。 经干燥器和微油过滤器出来的压缩机空气的质 量满足经过干燥装置处理和过滤器后进入制动 系统的压缩空气的质量必须符合ISO8573-1 固 体颗粒2 级（固体颗粒含量小于1mg/m³，尺 寸小于1μm），油2级（含量小于0.1mg/m³， 溶度小于0.1ppm），水2级的标准。最小压力 阀8bar（表示阀的开启压力为8bar），即只有 当干燥器的出风口的压力达到8bar时压缩空气 才能通过，有起到保护干燥器压力冲击和止回 的作用。
车上安装总风缸
PAPT FOUR
辅助风源系统
>>>
主风源系统主要部件
HXD1C型电力机车设有一台直流辅助空气压缩机
• 1 - 直 流 电 机； • 7-呼吸系统；
• 2-偏心块； • 8-进气空气过滤器；
• 3-连杆；
• 9-箱体；
• 4-气缸盖； • 10-润滑油；
• 5-活塞；
• 11-放油堵
• 压缩机的启动顺序为：当总风压力低于680kPa±20kPa， 启动两台压缩机打风，900kPa±20kPa停止打风；当总 风压力低于750kPa±20kPa但不低于680kPa±20kPa 时，启动非操纵端压缩机，900kPa±20kPa停止打风。
主风源系统主要部件
02 主空气干燥器
• 压缩空气进入总风缸前，采用双塔式干燥器对压 缩空气进行干燥处理。
辅助风源系统原理图
辅助压缩机压缩后的压缩空气，经辅助空气干燥系统处理后，通过止回阀送入辅助风缸备用， 辅助风缸容积为13.5L；此外，辅助风源系统还设有安全阀用以控制保护辅助压缩机。
主风源系统主要部件

HXD3系列附挂培训

HXD3系列附挂培训
工作模式：间歇工作、延时工作
1.2.1启停压力如下表：
1.2.3 间歇、延时工作制的转换如下表：
1.3 工作原理
阴阳两螺杆形的转子，旋转进行空气的压缩和输送，900 kPa的压缩空气一级压缩产生。
1.4 维护
1.4.1 压缩机组应定期进行维护，以保证其安全可靠的运行 压缩机组应定期进行维护，
维护周期 维护项目
MR MR ER
BP
1.3.3 13控制部分(13CP) 1) 本机，侧压单独制动手柄来实现单独缓解 2)ER备份，13CP与16CP配合控制ERCP产生均衡风缸压力
13 MR
1.3.4 16控制部分(16CP) 1) 本机时响应列车管的减压量来控制16号管压力 2) 失电，16CP将把16号管排大气，制动缸的控制压力由
空气管路与制动系统的组成如图3。
空气管路与制动系统的控制关系如图4。
CCBII制动系统控制部分及辅助功能控制部分集成在空气制动柜中,布置图 如图5。
第二节 风源系统
风源系统的作用是为机车及车辆的制动系统提供符合要求的干燥、洁 净的压缩空气。
主要包括：空压机、双塔干燥器、 微油过滤器 、总风缸。
抑制位 1) 机车产生常用惩罚制动后，必须将手柄放置此位置使制动机复 位后，手柄再放置运转位，机车制动作用才可缓解 2) 在抑制位，机车将产生常用全制动作用 重联位 1) 当制动机系统在补机或断电状态时，手柄应放此位置。在此位 置，均衡风缸将按常用制动速率减压到0 2）闸缸压力上升到420~450 紧急位 1) 在此位置，自动制动阀上的机械阀动作，列车管压力排向大 气，触发EPCU中BPCP及机车管路中的紧急排风阀动作，产生紧 急制动作用 1.2.2单独制动手柄位置 单独制动手柄位置 1）其手柄包括运转位，通过制动区到达全制动位。手柄向前 推为制动作用，向后拉为缓解作用 2）20CP响应手柄的不同位置，使制动缸产生作用压力为 0~300kPa 3）当侧压手柄时，13CP工作，可以缓解机车自动制动作用

HXD3C培训CCB2

HXD3C培训CCB2

风源部件布置见图7、8。
1 空气压缩机组（图9）
• 螺杆式压缩机组，其驱动电机为三相交流异步电动机。 • 空气压缩机组具有温度、压力控制装置，可以实现无负荷启动。 • 空气压缩机组的开停状态由总风压力开关进行自动控制，也可以通过 手动按钮强行控制开停。
1.1技术参数
1.2 控制模式
工作模式：间歇工作、延时工作
机车动力制动和空气制动的互锁
MR
16
20
1.3.7 DB三通阀（DBTV）部分 1) 空气备份，三通阀控制16管压力 2) DBTV中的主要部件为空气部分，它一直在工作，但由于 制动系统的计算机控制，其影响显现不出来
BO
13 16/16TV AR 16/16TV
1.3.8 电源接线盒(PSJB) 1) 电源连接盒位于EPCU所有节点和IPM的连接中心 2) PSJB内置电源，为CCB II系统供电（将110V转换到24V） 3) 在外部具有多个接插件，允许EPCU, EBV, M-IPM, 和 RIM/CJB相互连接
3.2 辅助干燥器
该装置同辅助干燥器配合使用，去除辅助压缩机产生的水蒸气 3.2.2 工作原理
4 其它风源部件
4.1 总风缸 使用两个800L的总风缸直立安装在机械间内作为储风设备，设计压力 为1.0MPa。 4.2安全阀 在干燥器前后各有一个安全阀。A3安全阀的开启压力为11bar,A7安全 阀的开启压力为9.5bar。 4.3 总风低压保护开关 当总风压力低于50020kPa时，P50.74开关动作，机车牵引封锁， （动力制动仍可投入） 确保机车内保留有能够安全停车用的压缩空气。 4.4微油过滤器 对通过干燥器后的压缩空气进行油污处理，保证通过微油过滤器后的 压缩空气满足ISO8573油2级要求。该过滤器需进行定期排污处理。 4.5低压维持阀 保证干燥器内部快速建立起压力，使干燥器可以进行再生、干燥工作， 开通压力为6bar。同时对两台干燥器间通道进行隔离。 4.6截断塞门（A10） 截断塞门（A10）用于机车无火回送操作。当机车进行无火操作时关 闭该塞门。

HXD3D机车制动系统


3.2 辅助干燥器 该装置同辅助干燥器配合使用，去除辅助压缩机产生的水蒸气 3.2.2 工作原理
4 其它风源部件 4.1 总风缸
使用两个800L的总风缸直立安在机械间内作为储风设备，设计压力为 1.0MPa。 4.2安全阀
在干燥器前后各有一个安全阀。A3安全阀的开启压力为11bar,A7安全阀的 开启压力为9.5bar。 4.3 总风低压保护开关
保证干燥器内部快速建立起压力，使干燥器可以进行再生、干燥工作，开
通压力为6bar。同时对两台干燥器间通道进行隔离。 4.6截断塞门（A10）
截断塞门（A10）用于机车无火回送操作。
当机车进行无火操作时关闭该塞门。
第三节 制动控制系统
HXD3C型电力机车采用CCBII制动系统。本制动系统除了紧急制动 作用，所有逻辑是微机控制
器。
空气制动系统原理图：
空气管路与制动系统的布置如图：
空气管路与制动系统的布置
空气管路与制动系统的组成如图：
空气管路与制动系统的组成
空气管路与制动系统的控制关系如图：
空气管路与制动系统的控制关系
第二节 风源系统
风源系统的作用是为机车及车辆的制动系统提供符合要 求的干燥、洁净的压缩空气。
主要包括：空压机、双塔干燥器、 微油过滤器 、总风缸。
HXD3D型交流传动快速客运电力机车
— 空气制动系统
第一节 概述
本章介绍HXD3C型电力机车：
风源： 螺杆式空压机、双塔干燥器等。 制动系统：CCBII 空气制动系统，备用制动。 操作： 设备布置和操作方法、无火回送的操作方法、双管供风装置
的操作方法。 辅助控制：撒砂、停放制动控制、升弓控制、轮缘润滑等、空气防滑
HXD3D制动系统包括以下主要部件：

HXD3C培训CCB2优质资料

更换油系分离器维护回油过滤器测试控 制和监视元件检查油控制单元检查弹性 支承运转试验
空压机组的全面检修，更换转子体。 全面检修电机。
1.4.2 机油乳化处理 1.4.2.1机油轻微乳化及时处理
（1）压缩机静置1~2小时，微开排油口排出液态水。 （2）打开总风缸下方塞门，压缩机组运转60分钟以上，停机后观察
4.3 总风低压保护开关 当总风压力低于50020kPa时，P50.74开关动作，机车牵引封锁， （动力制动仍可投入） 确保机车内保留有能够安全停车用的压缩空气。
4.4微油过滤器 对通过干燥器后的压缩空气进行油污处理，保证通过微油过滤器后的 压缩空气满足ISO8573油2级要求。该过滤器需进行定期排污处理。
压力 3) 16CP响应列车管压力变化，将作用管压力排放 4) BCCP响应作用管压力变化，机车制动缸缓解；同时车辆副
机油，如恢复可继续使用。 （3）如果乳化现象减轻但没有完全恢复，再运转30分钟，观察机油，
可重复进行上述操作，直至乳化消失。 注意：使用延时工作模式，运行机车压缩机组减缓机油乳化。
以下为机油轻微乳化参考图片：
2 空气干燥器（图13）
2.1 技术参数 具体参数见下表：
2.2 结构
图14空气干燥器结构示意图 1-干燥塔；4-双逆止阀；12-脉冲电磁阀；44-排放阀；47-节流孔；72-消音器。
3.2 辅助干燥器
该装置同辅助干燥器配合使用，去除辅助压缩机产生的水蒸气 3.2.2 工作原理
4 其它风源部件
4.1 总风缸 使用两个800L的总风缸直立安装在机械间内作为储风设备，设计压力 为1.0MPa。
4.2安全阀 在干燥器前后各有一个安全阀。A3安全阀的开启压力为11bar,A7安全 阀的开启压力为9.5bar。
