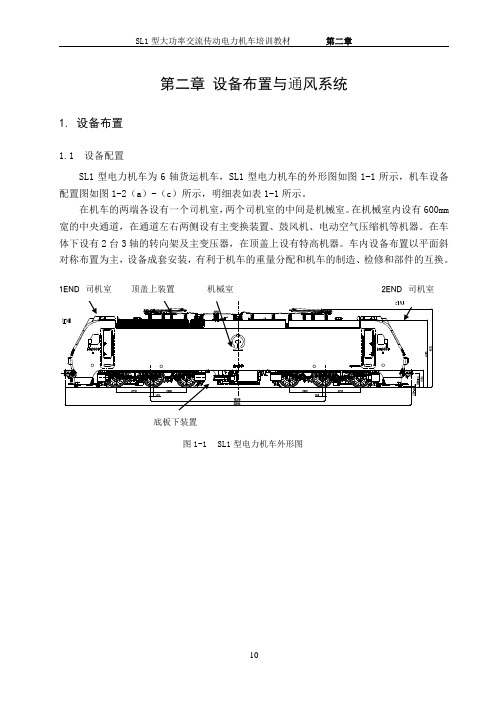

第二章设备布置与通风系统1. 设备布置1.1 设备配置SL1型电力机车为6轴货运机车，SL1型电力机车的外形图如图1-1所示，机车设备配置图如图1-2（a）-（c）所示，明细表如表1-1所示。
在机车的两端各设有一个司机室，两个司机室的中间是机械室。
在机械室内设有600mm 宽的中央通道，在通道左右两侧设有主变换装置、鼓风机、电动空气压缩机等机器。
在车体下设有2台3轴的转向架及主变压器，在顶盖上设有特高机器。
车内设备布置以平面斜对称布置为主，设备成套安装，有利于机车的重量分配和机车的制造、检修和部件的互换。
底板下装置图1-1 SL1型电力机车外形图图1-2 机车设备配置（c）1.1.1 司机室设备布置机车司机室如图1-3所示。
在司机室内设有操纵台、八灯显示器、司机座椅、端子柜、热水器、紧急放风阀、灭火器等设备。
司机室顶部设有空调装置(冷热)、风扇、头灯、司机室照明等设备。
司机室前窗采用电加热玻璃，窗外设有电动刮雨器，窗内设有电动遮阳帘；侧窗外设有机车后视镜。
在操纵台上设有TCMS显示器、ATP显示器、压力组合模块、司机控制器、制动控制器、扳键开关组、制动装置显示器、冰箱、暖风机、脚炉和膝炉。
1.1.2 机械室设备布置机械室设备配置如图1-4所示。
1端设备室紧邻1端司机室，内部布置有主电动机通风机、更衣箱、卫生间、蓄电池充电装置、蓄电池柜、滤波装置、微机及监控柜（TCMS&ATP柜）、控制电器柜、综合通信柜。
2端机械室紧邻2端司机室，内部布置有主电动机通风机、空压机、主风缸、辅助风缸、干燥器、制动屏柜。
在I端设备室和II端设备室之间设有中央机械室内，室内布置有主变流装置、复合冷却器及复合冷却器通风机组。
图1-4 机械室设备配置1.1.3 车顶设备车顶设备配置如图1-5所示。
顶盖由3个顶盖组成，1端顶盖、2端顶盖配置有受电弓，中央顶盖上配置有高压隔离开关、高压电压互感器、真空断路器、避雷器、接地开关等高压电器。
机车风源系统的组成
机车风源系统是为机车及车辆的制动系统和其他用风设备提供压缩空气的系统，其主要由空气压缩机、空气干燥器、油水分离器、总风缸、制动风缸、调压器、安全阀、止回阀等部件组成。
空气压缩机是风源系统的核心部件，其作用是将空气压缩并提高压力，为制动系统和其他用风设备提供所需的压缩空气。
空气干燥器的作用是去除压缩空气中的水分，防止制动系统和其他用风设备受到水分的影响。
油水分离器的作用是分离压缩空气中的油和水，保证压缩空气的清洁度。
总风缸是储存压缩空气的容器，其容积大小根据机车的需求而定。
制动风缸是为制动系统提供压缩空气的容器，其容积大小也根据机车的需求而定。
调压器的作用是将总风缸中的压缩空气压力调节到制动系统和其他用风设备所需的压力范围内。
安全阀的作用是在压缩空气压力超过规定值时自动释放压力，防止系统过载。
止回阀的作用是防止压缩空气倒流，保证系统的正常工作。
综上所述，机车风源系统是机车制动系统和其他用风设备的重要组成部分，其各个部件的协同工作保证了压缩空气的供应和质量，确保了机车的安全运行。
