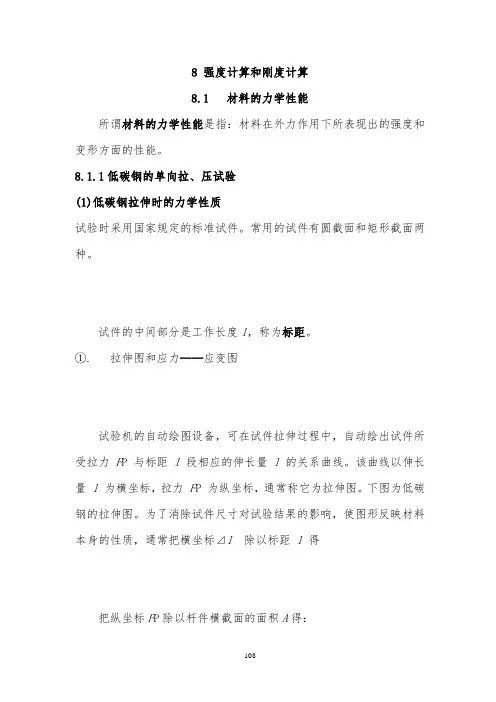

8 强度计算和刚度计算8.1 材料的力学性能所谓材料的力学性能是指：材料在外力作用下所表现出的强度和变形方面的性能。
8.1.1低碳钢的单向拉、压试验(1)低碳钢拉伸时的力学性质试验时采用国家规定的标准试件。
常用的试件有圆截面和矩形截面两种。
试件的中间部分是工作长度l，称为标距。
①.拉伸图和应力——应变图试验机的自动绘图设备，可在试件拉伸过程中，自动绘出试件所受拉力F P与标距l 段相应的伸长量l 的关系曲线。
该曲线以伸长量l 为横坐标，拉力F P 为纵坐标，通常称它为拉伸图。
下图为低碳钢的拉伸图。
为了消除试件尺寸对试验结果的影响，使图形反映材料本身的性质，通常把横坐标⊿l 除以标距l 得把纵坐标F P除以杆件横截面的面积A得：画出以ε为横坐标，σ为纵坐标的曲线，这种曲线与试件的尺寸无关，只反映材料本身的一些力学性质，该曲线称为应力——应变图，也称σ——ε曲线。
②. 变形发展的四个阶段（a) 弹性阶段在此阶段材料的变形是完全弹性的，在此范围内卸载后，试件能恢复原长。
弹性阶段的最高点对应的应力值为弹性极限——σe比例极限——σp(b) 屈服阶段进入屈服阶段后，由于材料产生了显著的塑性变形，应力——应变关系已不是线性关系了。
若试件表面光滑，可以看到在试件表面出现了一些与杆轴线大约成45°的倾斜条纹，通常称之为滑移线。
在此阶段应力基本不变但应变显著增加。
屈服阶段对应的特征应力值为屈服极限，用σs表示。
(c) 强化阶段经过屈服阶段后，材料的内部结构重新得到了调整，材料又恢复了抵抗变形的能力，要使试件继续变形就得继续增加荷载。
强化阶段对应的特征应力极限值为强度极限，用σb表示。
将材料预拉到强化阶段，然后卸载，卸载后再重新加载，使材料的弹性极限、屈服极限都得到提高，而塑性变形有所降低的现象称为冷作硬化。
工程中常借此来提高某些构件在弹性阶段的承载能力。
(d) 缩颈阶段在试件某一段内的横截面面积将开始显著收缩，出现缩颈现象，如下图所示，这一阶段称为缩颈阶段。
轴心受力构件的强度和刚度计算1．轴心受力构件的强度计算轴心受力构件的强度是以截面的平均应力达到钢材的屈服应力为承载力极限状态。
轴心受力构件的强度计算公式为f A Nn≤=σ （4-1） 式中： N ——构件的轴心拉力或压力设计值；n A ——构件的净截面面积；f ——钢材的抗拉强度设计值。
对于采用高强度螺栓摩擦型连接的构件，验算净截面强度时一部分剪力已由孔前接触面传递。
因此，验算最外列螺栓处危险截面的强度时，应按下式计算：f A N n≤='σ （4-2）'N =)5.01(1nn N - （4-3）式中： n ——连接一侧的高强度螺栓总数；1n ——计算截面（最外列螺栓处）上的高强度螺栓数； 0.5——孔前传力系数。
采用高强度螺栓摩擦型连接的拉杆，除按式（4-2）验算净截面强度外，还应按下式验算毛截面强度f AN≤=σ （4-4）式中： A ——构件的毛截面面积。
2．轴心受力构件的刚度计算为满足结构的正常使用要求，轴心受力构件应具有一定的刚度，以保证构件不会在运输和安装过程中产生弯曲或过大的变形，以及使用期间因自重产生明显下挠，还有在动力荷载作用下发生较大的振动。
轴心受力构件的刚度是以限制其长细比来保证的，即][λλ≤ （4-5）式中： λ——构件的最大长细比；[λ]——构件的容许长细比。
3. 轴心受压构件的整体稳定计算《规范》对轴心受压构件的整体稳定计算采用下列形式：f AN≤ϕ （4-25）式中：ϕ——轴心受压构件的整体稳定系数，ycrf σϕ=。
整体稳定系数ϕ值应根据构件的截面分类和构件的长细比查表得到。
构件长细比λ应按照下列规定确定： （1）截面为双轴对称或极对称的构件⎭⎬⎫==y y y x x x i l i l //00λλ（4-26）式中：x l 0，y l 0——构件对主轴x 和y 的计算长度；x i ，y i ——构件截面对主轴x 和y 的回转半径。
双轴对称十字形截面构件，x λ或y λ取值不得小于5.07b/t （其中b/t 为悬伸板件宽厚比）。
力学分析中的强度和刚度详细解释
很多人对力学中强度和刚度的概念总是混淆，今天就来谈一下自己的理解。
书中说为了保证机械系统或者整个结构的正常工作，其中每个零部件或者构件都必须能够正常的工作。
工程构件安全设计的任务就是保证构件具有足够的强度、刚度及稳定性。
稳定性很好理解，受力作用下保持或者恢复原来平衡形式的能力。
例如承压的细杆突然弯曲，薄壁构件承重发生褶皱或者建筑物的立柱失稳导致坍塌，很好理解。
今天主要来讲一下对于刚度和强度的理解。

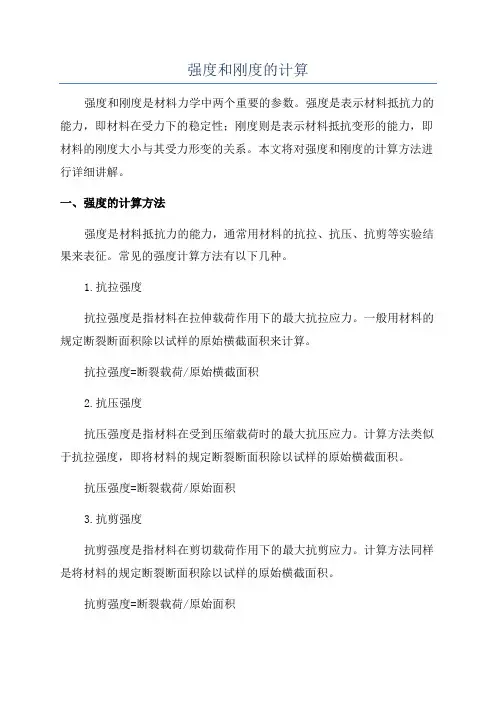

一、强度
定义：构件或者零部件在外力作用下，抵御破坏（断裂）或者显著变形的能力。
比如说张三把ipad当成了体重秤，站上去，ipad屏幕裂了，这就是强度不够。
比如武汉每年的夏天看海时许多大树枝被风吹断，这也是强度不够。
第1页共6页。

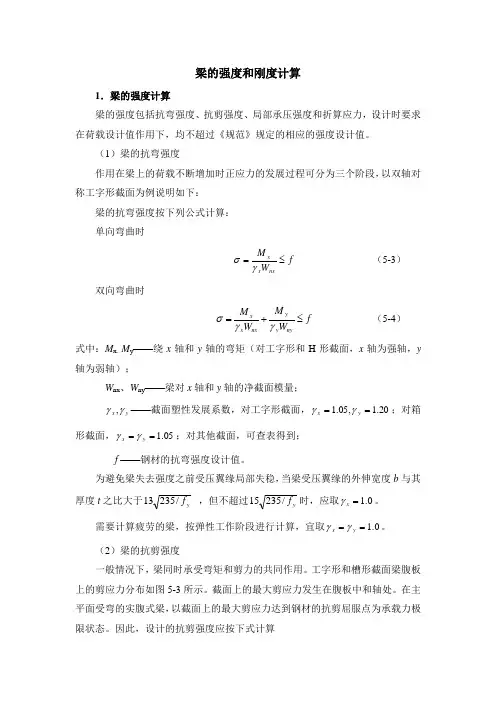

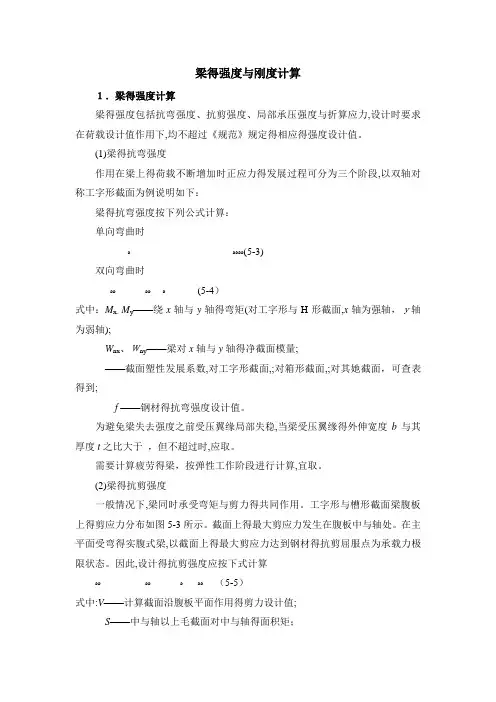

梁的强度和刚度计算1．梁的强度计算梁的强度包括抗弯强度、抗剪强度、局部承压强度和折算应力，设计时要求在荷载设计值作用下，均不超过《规范》规定的相应的强度设计值。

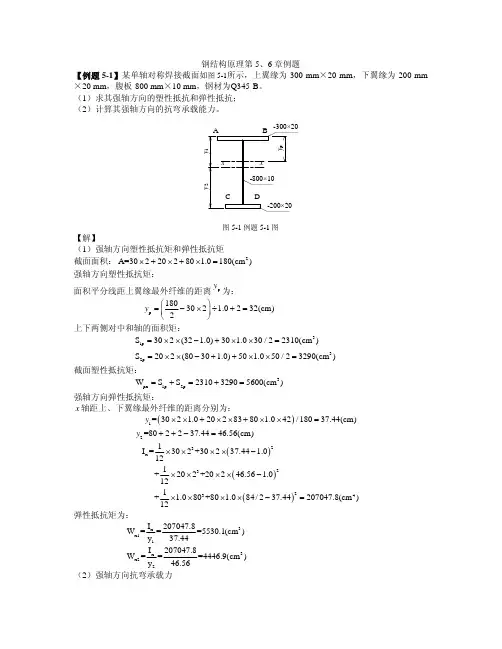

（1）梁的抗弯强度作用在梁上的荷载不断增加时正应力的发展过程可分为三个阶段，以双轴对称工字形截面为例说明如下：梁的抗弯强度按下列公式计算：单向弯曲时f W M nx x x ≤=γσ （5-3）双向弯曲时f W M W M ny y y nx x x ≤+=γγσ （5-4）式中：M x 、M y ——绕x 轴和y 轴的弯矩（对工字形和H 形截面，x 轴为强轴，y 轴为弱轴）；W nx 、W ny ——梁对x 轴和y 轴的净截面模量；y x γγ,——截面塑性发展系数，对工字形截面，20.1,05.1==y x γγ；对箱形截面，05.1==y x γγ；对其他截面，可查表得到；f ——钢材的抗弯强度设计值。
为避免梁失去强度之前受压翼缘局部失稳，当梁受压翼缘的外伸宽度b 与其厚度t 之比大于y f /23513 ，但不超过y f /23515时，应取0.1=x γ。
需要计算疲劳的梁，按弹性工作阶段进行计算，宜取0.1==y x γγ。
（2）梁的抗剪强度一般情况下，梁同时承受弯矩和剪力的共同作用。
工字形和槽形截面梁腹板上的剪应力分布如图5-3所示。
截面上的最大剪应力发生在腹板中和轴处。
在主平面受弯的实腹式梁，以截面上的最大剪应力达到钢材的抗剪屈服点为承载力极限状态。
因此，设计的抗剪强度应按下式计算v w f It ≤=τ （5-5）式中：V ——计算截面沿腹板平面作用的剪力设计值；S ——中和轴以上毛截面对中和轴的面积矩；I ——毛截面惯性矩；t w ——腹板厚度；f v ——钢材的抗剪强度设计值。
图5-3 腹板剪应力当梁的抗剪强度不满足设计要求时，最常采用加大腹板厚度的办法来增大梁的抗剪强度。
型钢由于腹板较厚，一般均能满足上式要求，因此只在剪力最大截面处有较大削弱时，才需进行剪应力的计算。
梁的刚度计算The Standardization Office was revised on the afternoon of December 13, 2020梁的强度和刚度计算1．梁的强度计算梁的强度包括抗弯强度、抗剪强度、局部承压强度和折算应力，设计时要求在荷载设计值作用下，均不超过《规范》规定的相应的强度设计值。
（1）梁的抗弯强度作用在梁上的荷载不断增加时正应力的发展过程可分为三个阶段，以双轴对称工字形截面为例说明如下：梁的抗弯强度按下列公式计算： 单向弯曲时f W M nxx x≤=γσ（5-3）双向弯曲时f W M W M nyy y nx x x≤+=γγσ（5-4）式中：M x 、M y ——绕x 轴和y 轴的弯矩（对工字形和H 形截面，x 轴为强轴，y 轴为弱轴）；W nx 、W ny ——梁对x 轴和y 轴的净截面模量；y x γγ,——截面塑性发展系数，对工字形截面，20.1,05.1==y x γγ；对箱形截面，05.1==y x γγ；对其他截面，可查表得到；f ——钢材的抗弯强度设计值。
为避免梁失去强度之前受压翼缘局部失稳，当梁受压翼缘的外伸宽度b 与其厚度t 之比大于y f /23513 ，但不超过y f /23515时，应取0.1=x γ。
需要计算疲劳的梁，按弹性工作阶段进行计算，宜取0.1==y x γγ。
（2）梁的抗剪强度一般情况下，梁同时承受弯矩和剪力的共同作用。
工字形和槽形截面梁腹板上的剪应力分布如图5-3所示。
截面上的最大剪应力发生在腹板中和轴处。
在主平面受弯的实腹式梁，以截面上的最大剪应力达到钢材的抗剪屈服点为承载力极限状态。
因此，设计的抗剪强度应按下式计算v wf It VS≤=τ（5-5）式中：V ——计算截面沿腹板平面作用的剪力设计值；S ——中和轴以上毛截面对中和轴的面积矩； I ——毛截面惯性矩； t w ——腹板厚度；f v ——钢材的抗剪强度设计值。
