传动轴的强度和刚度计算

注塑机设计中常用的计算规范一、螺杆塑化能力：G = 0.017682D·h3·n·ρSD/4*L理论注射容积：V=π2S式中：D s——螺杆直径（cm）L——螺杆行程（cm）实际注射量：G1=ρV式中：ρ—熔料的密度（g/cm3），计算时选PS料，ρ= 0.92。

V——理论注射容积（cm3）注1：计算公式来源于经验公式。

二、螺杆的强度根据螺杆最常见的破坏，是在加料段螺槽根径处发生断裂，所以螺杆的强度计算就以此处计算其应力。

σr =224τσ+c≤〔σ〕 式中：压缩应力σc =sF P 0= 210⎪⎪⎭⎫ ⎝⎛d D 0p剪应力 τ=stW M 材料许用应力〔σ〕=ny σ式中三、熔胶筒的壁厚：（按厚壁筒计算中的能量理论，校核其强度或计算壁厚）熔胶筒的总应力σr = P 1322-K K ≤ 〔σ〕熔胶筒壁厚 δ= 2b D (P3-〔σ〕〔σ〕－ 1 ) 式中部分熔胶筒的K 值四、螺杆驱动功率：采用经验公式计算N s = C·5.2D·n4.1S式中：N s——螺杆驱动功率（kw）C ——与螺杆结构参数及传动方式有关的系数取C=0.00016D s——螺杆直径（cm）n ——螺杆转速（r/min）螺杆所需扭矩与直径及转速之间的关系，可用下式表示：M t = 10α·D mS式中：M t——螺杆扭矩（N·m）——螺杆直径（cm）DSα——比例系数，对于热塑性塑料α=1.2～1.5m ——由树脂性能而定的指数，m=2.7～3螺杆的驱动功率一般需留20～30%的余量，以作备用。

五、传动轴的强度：传动轴最常见的破坏是在承受扭矩的最小截面处发生断裂，所以传动轴的强度计算就以此处进行计算：σr =224τσ+c ≤〔σ〕 式中：压缩应力σc = sF P= 210⎪⎪⎭⎫ ⎝⎛d D 0p剪应力 τ=stW M 材料许用应力〔σ〕=ny σ式中六、轴 承1、基本额定动负荷计算：C =Tn dm h f f f f f ·P ＜ C r （或C a ） 式中C ——基本额定动负荷计算值（N ）； P ——当量动负荷，见下式（N ）； h f ——寿命系数，按表7-2-4选取； n f ——速度系数，按表7-2-5选取；m f ——力矩负荷系数，力矩负荷较小时1.5，力矩负荷较大时2； d f ——冲击负荷系数，按表7-2-6选取； T f ——温度系数，按表7-2-7选取；C r ——轴承尺寸及性能表中所列径向基本额定动负荷（N ）； C a ——轴承尺寸及性能表中所列轴向基本额定动负荷（N ）。

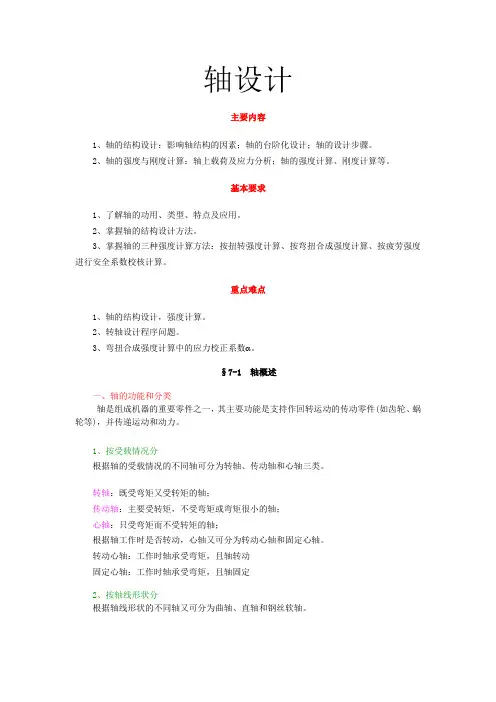

轴设计主要内容1、轴的结构设计：影响轴结构的因素；轴的台阶化设计；轴的设计步骤。

2、轴的强度与刚度计算：轴上载荷及应力分析；轴的强度计算、刚度计算等。

基本要求1、了解轴的功用、类型、特点及应用。

2、掌握轴的结构设计方法。

3、掌握轴的三种强度计算方法：按扭转强度计算、按弯扭合成强度计算、按疲劳强度进行安全系数校核计算。

重点难点1、轴的结构设计，强度计算。

2、转轴设计程序问题。

3、弯扭合成强度计算中的应力校正系数 。

§7-1 轴概述一、轴的功能和分类轴是组成机器的重要零件之一，其主要功能是支持作回转运动的传动零件(如齿轮、蜗轮等)，并传递运动和动力。

1、按受载情况分根据轴的受载情况的不同轴可分为转轴、传动轴和心轴三类。

转轴：既受弯矩又受转矩的轴；传动轴：主要受转矩，不受弯矩或弯矩很小的轴；心轴：只受弯矩而不受转矩的轴；根据轴工作时是否转动，心轴又可分为转动心轴和固定心轴。

转动心轴：工作时轴承受弯矩，且轴转动固定心轴：工作时轴承受弯矩，且轴固定2、按轴线形状分根据轴线形状的不同轴又可分为曲轴、直轴和钢丝软轴。

图7-2 曲轴曲轴：各轴段轴线不在同一直线上，主要用于有往复式运动的机械中，如内燃机中的曲轴(图7-2)。

图7-3 直轴直轴：各轴段轴线为同一直线。

直轴按外形不同又可分为：光轴：形状简单，应力集中少，易加工，但轴上零件不易装配和定位。

常用于心轴和传动轴(图7-3左)。

阶梯轴：特点与光轴相反，常用于转轴(图7-3右)。

图7-4 钢丝软轴钢丝软轴：由多组钢丝分层卷绕而成，具有良好挠性，可将回转运动灵活地传到不开敞的空间位置。

二、轴的材料及选择轴的材料种类很多，选择时应主要考虑如下因素：1、轴的强度、刚度及耐磨性要求；2、轴的热处理方法及机加工工艺性的要求；3、轴的材料来源和经济性等。

轴的常用材料是碳钢和合金钢。

碳钢比合金钢价格低廉，对应力集中的敏感性低，可通过热处理改善其综合性能，加工工艺性好，故应用最广，一般用途的轴，多用含碳量为0.25～0.5%的中碳钢。

轴的设计计算轴的计算通常都是在初步完成结构设计后进行校核计算，计算准则是满足轴的强度和刚度要求。

一、轴的强度计算进行轴的强度校核计算时，应根据轴的具体受载及应力情况，采取相应的计算方法，并恰当地选取其许用应力。

对于仅仅承受扭矩的轴(传动轴),应按扭转强度条件计算；对于只承受弯矩的轴（心轴），应按弯曲强度条件计算；对于既承受弯矩又承受扭矩的轴（转轴），应按弯扭合成强度条件进行计算，需要时还应按疲劳强度条件进行精确校核。

此外，对于瞬时过载很大或应力循环不对称性较为严重的轴，还应按峰尖载荷校核其静强度，以免产生过量的塑性变形。

下面介绍几种常用的计算方法：按扭转强度条件计算。

1、按扭转强度估算轴的直径对只受转矩或以承受转矩为主的传动轴，应按扭转强度条件计算轴的直径。

若有弯矩作用，可用降低许用应力的方法来考虑其影响。

扭转强度约束条件为：[]式中：为轴危险截面的最大扭剪应力(MPa)；为轴所传递的转矩(N.mm)；为轴危险截面的抗扭截面模量()；P为轴所传递的功率(kW)；n为轴的转速(r/min)；[]为轴的许用扭剪应力(MPa)；对实心圆轴，,以此代入上式，可得扭转强度条件的设计式：式中：C为由轴的材料和受载情况决定的系数。

当弯矩相对转矩很小时，C值取较小值，[]取较大值；反之，C取较大值，[]取较小值。

应用上式求出的值，一般作为轴受转矩作用段最细处的直径，一般是轴端直径。

若计算的轴段有键槽，则会削弱轴的强度，作为补偿，此时应将计算所得的直径适当增大，若该轴段同一剖面上有一个键槽，则将d增大5%，若有两个键槽，则增大10%。

此外，也可采用经验公式来估算轴的直径。

如在一般减速器中，高速输入轴的直径可按与之相联的电机轴的直径估算：；各级低速轴的轴径可按同级齿轮中心距估算，。

几种轴的材料的[]和C值轴的材料Q2351Cr18Ni9Ti354540Cr,35SiMn,2Cr13,20CrMnTi []12～2012～2520～3030～4040～52160～135148～125135～118118～107107～982、按弯扭合成强度条件校核计算对于同时承受弯矩和转矩的轴，可根据转矩和弯矩的合成强度进行计算。

轴的设计计算轴的计算通常都是在初步完成结构设计后进行校核计算，计算准则是满足轴的强度和刚度要求。

一、轴的强度计算进行轴的强度校核计算时，应根据轴的具体受载及应力情况，采取相应的计算方法，并恰当地选取其许用应力。

对于仅仅承受扭矩的轴(传动轴),应按扭转强度条件计算；对于只承受弯矩的轴（心轴），应按弯曲强度条件计算；对于既承受弯矩又承受扭矩的轴（转轴），应按弯扭合成强度条件进行计算，需要时还应按疲劳强度条件进行精确校核。

此外，对于瞬时过载很大或应力循环不对称性较为严重的轴，还应按峰尖载荷校核其静强度，以免产生过量的塑性变形。

下面介绍几种常用的计算方法：按扭转强度条件计算。

1、按扭转强度估算轴的直径对只受转矩或以承受转矩为主的传动轴，应按扭转强度条件计算轴的直径。

若有弯矩作用，可用降低许用应力的方法来考虑其影响。

扭转强度约束条件为：[]式中：为轴危险截面的最大扭剪应力(MPa)；为轴所传递的转矩(N.mm)；为轴危险截面的抗扭截面模量()；P为轴所传递的功率(kW)；n为轴的转速(r/min)；[]为轴的许用扭剪应力(MPa)；对实心圆轴，,以此代入上式，可得扭转强度条件的设计式：式中：C为由轴的材料和受载情况决定的系数。

当弯矩相对转矩很小时，C值取较小值，[]取较大值；反之，C取较大值，[]取较小值。

应用上式求出的值，一般作为轴受转矩作用段最细处的直径，一般是轴端直径。

若计算的轴段有键槽，则会削弱轴的强度，作为补偿，此时应将计算所得的直径适当增大，若该轴段同一剖面上有一个键槽，则将d增大5%，若有两个键槽，则增大10%。

此外，也可采用经验公式来估算轴的直径。

如在一般减速器中，高速输入轴的直径可按与之相联的电机轴的直径估算：；各级低速轴的轴径可按同级齿轮中心距估算，。

几种轴的材料的[]和C值[]2、按弯扭合成强度条件校核计算对于同时承受弯矩和转矩的轴，可根据转矩和弯矩的合成强度进行计算。

计算时，先根据结构设计所确定的轴的几何结构和轴上零件的位置，画出轴的受力简图，然后，绘制弯矩图、转矩图，按第三强度理论条件建立轴的弯扭合成强度约束条件：考虑到弯矩所产生的弯曲应力和转矩所产生的扭剪应力的性质不同，对上式中的转矩乘以折合系数，则强度约束条件一般公式为：式中：称为当量弯矩；为根据转矩性质而定的折合系数。

轴结构设计及强度计算§11—1 概述一、轴的用途与分类1、功用：1）支承回转零件；2）传递运动和动力2、分类按承基情况分转轴——T和M的轴——齿轮轴心轴——而不受扭矩：转动心轴（图11-2a）；固定心轴（图11-2b）传动轴——主要受扭矩而不受弯矩或弯矩很小的轴按轴线形状分直轴——光轴（图11-5a）——作传动轴（应力集中小）阶梯轴（图11-5b）：优点：1）便于轴上零件定位；2）便于实现等强度曲轴——另外还有空心轴（机床主轴）和钢丝软轴（挠性轴）——它可将运动灵活地传到狭窄的空间位置（图11-8），如牙铝的传动轴。

二、轴的材料及其选择碳素钢——价廉时应力集中不敏感——常用45#，可通过热处理改善机械性能，一般为正火调质和合金钢——机械性能（热处理性）更好，适合于大功率，结构要求紧凑的传动中，或有耐磨、高温（低温）等特殊工作条件，但合金钢对应力集中较敏感。

注意：①由于碳素钢与合金钢的弹性模量基本相同，所以采用合金钢并不能提高轴的刚度。

②轴的各种热处理（如高频淬火、渗碳、氮化、氰化等）以及表面强化处理（喷丸、滚压）对提高轴的疲劳强度有显著效果。

表11-1，轴的常用材料及其主要机械性能表三，轴设计的主要内容：结构设计——按轴上零件安装定位要求定轴的形状和尺寸交替进行工作能力计算——强度、刚度、振动稳定性计算§11—2 轴的结构设计轴的结构外形主要取决于轴在箱体上的安装位置及形式，轴上零件的布置和固定方式，受力情况和加工工艺等。

轴的结构设计要求：①轴和轴上零件要有准确、牢固的工作位置；②轴上零件装拆、调整方便；③轴应具有良好的制造工艺性等。

④尽量避免应力集中（书上无）一、拟定轴上零件的装配方案根据轴上零件的结构特点，首先要预定出主要零件的装配方向、顺序和相互关系，它是轴进行结构设计的基础，拟定装配方案，应先考虑几个方案，进行分析比较后再选优。

原则：1）轴的结构越简单越合理；2）装配越简单、方便越合理。
