塑胶模具热流道的原理

注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

热流道阀针运动原理热流道阀针是注塑模具中的关键部件，其运动原理对于保证注塑成型质量至关重要。

本文将详细介绍热流道阀针的运动原理。

一、热流道阀针的定义和作用热流道阀针是注塑模具中的零件，其作用是控制熔融塑料的流动，实现合适的注塑产品充填和密实度。

热流道阀针的运动原理直接影响了注塑成型的质量和效率。

二、热流道阀针的构造热流道阀针由阀针杆和阀针头两部分组成。

阀针杆负责控制阀针的运动，阀针头则决定了塑料的流动通道。

三、热流道阀针的运动原理热流道阀针的运动原理主要包括开启、闭合和保压三个过程。

1. 开启过程当热流道系统开始注塑时，阀针杆收回到开启位置，阀针头完全暴露在模腔中。

此时，熔融塑料可以顺利进入模腔，填充整个空间。

2. 闭合过程当塑料充填到一定程度时，阀针杆开始向前运动，阀针头与模腔接触，阻止塑料继续流动。

阀针头的闭合可以有效防止塑料侧向流动和回流，保证注塑产品的尺寸精度和外观质量。

3. 保压过程当塑料充填完毕后，阀针头继续与模腔接触，保持一定的压力，使塑料充分密实。

保压时间的长短和保压力的大小对注塑产品的收缩率和密实度具有重要影响。

四、热流道阀针运动原理的优势相比传统冷流道系统，热流道阀针具有以下优势：1. 降低塑料成型温度：热流道阀针通过加热使熔融塑料保持一定的温度，降低了熔融塑料的粘度，提高了塑料的流动性。

2. 提高注塑产品质量：热流道阀针的运动原理可以减少注塑产品的缩水和气泡等缺陷，提高产品的尺寸精度和外观质量。

3. 减少塑料的消耗：热流道阀针可以精确控制塑料的流动，避免浪费，减少塑料的消耗。

4. 提高生产效率：热流道阀针的运动原理可以快速充填模腔，缩短注塑周期，提高生产效率。

五、热流道阀针的应用范围热流道阀针广泛应用于注塑模具中，特别适用于对注塑产品质量要求较高的行业，如汽车零部件、电子产品等。

六、热流道阀针运动原理的调试和维护热流道阀针的运动原理调试和维护对于保证注塑成型质量至关重要。

调试时需根据具体产品要求进行参数设置，并进行合理的热流道系统清洗和维护，以确保阀针运动灵活准确。

热流道技术热流道技术是一种应用于塑料注塑领域的先进技术，通过控制热力流动实现塑料的准确注塑，提高产品的质量和效率。

近年来，随着工业化进程的不断推进，热流道技术在塑料加工领域得到了广泛的应用和发展。

热流道技术的原理是在模具中设置一套加热系统，通过控制加热器的温度和时间，使塑料在注塑过程中保持一定的温度，从而实现模具中塑料的流动和凝固。

相对于传统的冷流道技术，热流道技术具有以下几个优点。

首先，热流道技术可以提高注塑产品的质量。

传统的冷流道技术在塑料注塑过程中会产生冷却时间不均匀的问题，导致产品出现缩水、变形等质量问题。

而热流道技术通过控制塑料的温度，可以有效地解决这个问题，使得产品的质量更加稳定可靠。

其次，热流道技术可以提高注塑产品的生产效率。

由于热流道技术可以使塑料保持一定的温度，使得注塑周期大大缩短，注塑周期的缩短可以增加单位时间内的注塑产品产量，提高生产效率。

而且，热流道技术还可以减少废品产生，进一步提高生产效率和降低生产成本。

另外，热流道技术可以扩大注塑产品的设计空间。

通过控制热流道系统的温度和流动方向，可以实现复杂、微型和高精度注塑产品的制造。

相比之下，传统的冷流道技术由于冷却时间的限制，往往无法满足这些特殊要求。

最后，热流道技术还可以节约能源和原材料。

通过控制热流道系统的温度和流动速度，可以减少塑料的融化温度和注塑压力，从而节约能源和原材料。

这对于实现可持续发展和环境保护具有重要意义。

总的来说，热流道技术在塑料注塑领域具有广泛的应用前景和发展空间。

随着科技的不断进步和需求的不断增长，热流道技术将会进一步完善和推广。

同时，我们也需要不断探索和研发新的热流道技术，以满足不同行业的需求和挑战。

热流道工作原理
热流道工作原理是指通过电加热将热能传导至流道系统，以保持塑料材料在注塑过程中的熔融状态，实现高效、准确的注塑成型。

其工作原理主要包括以下几个步骤：
1. 加热：通过热流道系统中的加热元件（如电热管或热板）向流道传递热能，将塑料原料加热至熔融温度。

2. 保温：热能将传导至整个流道系统，包括模具中的流道和喷嘴。

在注塑过程中，热流道必须保持一定的温度，以确保塑料材料始终处于熔融状态，避免冷却造成流道堵塞。

3. 注射：熔融塑料通过喷嘴进入模具的腔体中。

在注塑过程中，热流道会保持塑料材料的熔融温度，提高塑料流动性，同时避免材料过早冷却导致注塑不良。

4. 冷却：在塑料材料填充腔体后，冷却系统会开始发挥作用，冷却模具温度以使塑料材料凝固成型。

与传统注塑相比，热流道可以通过独立的冷却控制，更精确地调整冷却速度和温度，以提高注塑成型品质和效率。

热流道工作原理通过控制温度进行熔融和冷却的优化，能够有效避免流道堵塞、减少材料损耗和工艺参数调试时间，提高注塑产能和制品质量，成为现代注塑技术中不可或缺的重要工艺手段。

热流道的原理及应用图解1. 热流道的定义热流道（Hot Runner）是一种塑料模具的加热系统，它通过将热能传输给模具中的塑料来加热塑料，使其融化成型。

相比于传统的冷流道（Cold Runner）系统，热流道系统具有更高的生产效率和更好的产品质量，被广泛应用于塑料制品的生产过程中。

2. 热流道的工作原理热流道系统由一套加热系统和流道系统组成，其工作原理如下：2.1 加热系统热流道的加热系统一般由加热器、热流道管和热流道控制器组成。

加热器通过加热元件将电能转化为热能，使热流道管内的热媒介（通常是热油）被加热。

热流道控制器可以实现对热流道的温度、流量等参数进行精确控制。

2.2 流道系统流道系统是热流道的关键组成部分，它负责将加热过的热媒介传递给模具中的塑料。

流道系统通常由主流道、分流道和喷嘴组成。

•主流道：主流道是热流道中最重要的一部分，它负责将加热过的热媒介传递给分流道和喷嘴。

主流道的尺寸和布置对于塑料的流动和充填起着重要作用。

•分流道：分流道将主流道中的热媒介分流到各个喷嘴上，使得每个喷嘴都能独立地控制塑料的温度和流量。

•喷嘴：喷嘴是塑料的最后成型部分，它负责将加热的塑料注入到模具腔中。

3. 热流道的优势和应用相比于冷流道系统，热流道系统具有以下优势：3.1 提高生产效率由于热流道系统中的热媒介可以保持在适宜的温度，使得塑料在注射过程中保持良好的流动性，从而减少了注射时间和冷却时间，提高了生产效率。

3.2 降低生产成本热流道系统减少了冷却时间和废品产生，降低了生产成本。

同时，由于去除了冷道系统，可以减少注塑机的锁模力，降低了设备的投资成本。

3.3 改善产品质量热流道系统可以精确控制塑料的温度和流量，保证了每个喷嘴注入的塑料质量一致，减少了产品的热变形和缺陷。

热流道系统在以下领域有广泛的应用：•医疗器械：热流道系统被广泛应用于制造医疗器械，如注射器、输液器等。

由于产品的精度和质量要求较高，热流道系统能够满足其生产需求。

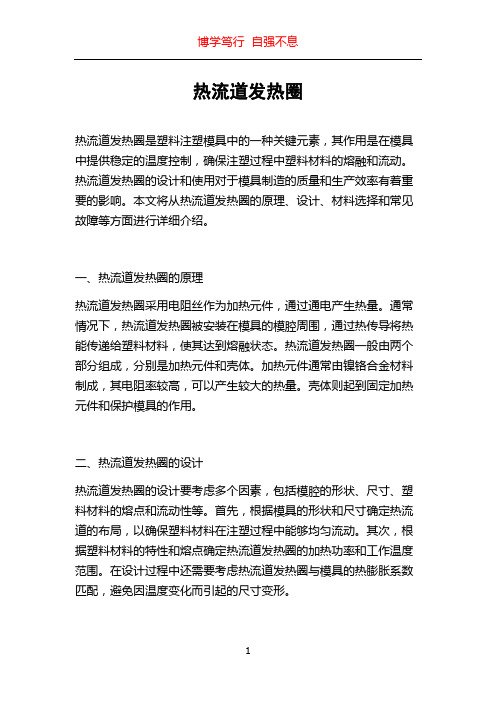

热流道发热圈热流道发热圈是塑料注塑模具中的一种关键元素，其作用是在模具中提供稳定的温度控制，确保注塑过程中塑料材料的熔融和流动。

热流道发热圈的设计和使用对于模具制造的质量和生产效率有着重要的影响。

本文将从热流道发热圈的原理、设计、材料选择和常见故障等方面进行详细介绍。

一、热流道发热圈的原理热流道发热圈采用电阻丝作为加热元件，通过通电产生热量。

通常情况下，热流道发热圈被安装在模具的模腔周围，通过热传导将热能传递给塑料材料，使其达到熔融状态。

热流道发热圈一般由两个部分组成，分别是加热元件和壳体。

加热元件通常由镍铬合金材料制成，其电阻率较高，可以产生较大的热量。

壳体则起到固定加热元件和保护模具的作用。

二、热流道发热圈的设计热流道发热圈的设计要考虑多个因素，包括模腔的形状、尺寸、塑料材料的熔点和流动性等。

首先，根据模具的形状和尺寸确定热流道的布局，以确保塑料材料在注塑过程中能够均匀流动。

其次，根据塑料材料的特性和熔点确定热流道发热圈的加热功率和工作温度范围。

在设计过程中还需要考虑热流道发热圈与模具的热膨胀系数匹配，避免因温度变化而引起的尺寸变形。

三、热流道发热圈的材料选择热流道发热圈的加热元件材料通常选择镍铬合金，这是因为其具有较高的电阻率和较低的电阻温度系数，能够稳定产生热量。

对于加热元件的选择，还需要考虑材料的导热性能和耐腐蚀性，以确保加热元件能够快速均匀地传导热量，并能抵抗模具中的腐蚀和磨损。

四、热流道发热圈的常见故障及解决方法1. 温度控制不准确：这可能是由于热流道发热圈的电阻丝断裂或损坏导致的。

解决方法是更换损坏的电阻丝，或者检查温度控制系统是否正常运行。

2. 温度不均匀：这可能是由于热流道发热圈布局不合理，或者加热元件的连接不良导致的。

解决方法是重新设计热流道布局，或者检查加热元件的连接情况。

3. 加热功率不足：这可能是由于热流道发热圈的加热元件老化或损坏导致的。

解决方法是更换损坏的加热元件，或者增加加热功率。

热流道工艺热流道工艺是注塑成型加工中的一种高级技术，主要是指在注塑模具中设置一定数量的电加热元件，通过控制这些元件的加热、保温、降温等操作来实现注塑成型。

热流道工艺在制造高品质注塑产品中具有显著的优势。

一、热流道工艺的基本原理热流道工艺是在注塑模具中安装热流道系统，对热流道、塑料流道进行控制，以提高塑料制品的成型质量和效率。

热流道的安装和设置，直接影响到注塑制品的质量和成本。

热流道技术以模具为核心，通过模具上设置的凹模和凸模将塑料熔体注入模具中，在模具凝固之前，通过热流道系统控制热流的流向和热量大小，使得注塑制品在成型过程中能够得到尽可能稳定的温度和热量传导，从而实现塑料熔体的均匀流动、充填和冷却，获得更好的注塑成型品质。

1、增强塑料流动性：通过热流道技术对注塑模具进行加热和保温，可以使熔体得到良好的流动性，使得产品的成型过程更加均衡和稳定，从而可以得到更高质量的制品。

2、降低熔体温度：在注塑过程中，热流道系统可以通过控制热量大小和流向，降低熔体的温度，从而可以减少熔体的收缩率，防止模具的变形和制品的变型，提高制品的成型准确性和精度。

3、节省原材料：通过热流道技术可以减少产品的毛边和壳体斑点，并且能够降低熔体加热的能耗，从而可以减少废品率，提高产品的产出率，节省原材料和能源。

4、提高注塑速度和效率：热流道技术可以加快形成时间，缩短注塑周期，并提高注塑速度，使得制品的生产效率更高。

5、提高产品外观和品质：热流道技术可以精确控制塑料的熔体温度和流动路径，防止制品的变形和缩水，并且可以减少外观缺陷和内部缺陷，从而提高制品的外观和品质。

三、热流道系统的组成和工作原理热流道系统主要由热流道模具、加热元件、温度控制器、热流道控制器、冷却系统、自动开关等组成。

1、热流道模具: 热流道模具一般都是由薄壁塑料和耐高温合金等材料制成的，模具表面需要加工出精密的流道、喷头和冷却通道，以保证熔体的流动和制品的质量。

2、加热元件: 热流道模具中需要安装一定数量的加热元件，以便对模具内部进行加热和保温。

热流道的工作原理
热流道的工作原理是利用热流来保持塑料在熔融状态，并将其顺利注入模具中形成所需产品。

以下是热流道的工作原理：
1. 注塑机加热：首先，注塑机中的加热机会将塑料原料加热至熔融状态。

熔融的塑料会被注塑机的射嘴推送进入热流道系统。

2. 热流道设置：热流道系统位于模具中，由多个加热器和控制系统构成。

每个热流道通常由一个或多个加热器、温度传感器、控制器和阀门组成。

3. 热流系统加热：加热器通过加热热流道系统，使其达到所需的注塑温度。

热流道与注塑件的接触面通常被加热至稍高于塑料熔点的温度，以确保塑料保持在熔融状态。

4. 塑料注入：一旦热流道达到所需温度，射嘴开始注入熔融塑料。

热流道系统中的控制器能够准确控制塑料流动的速度和压力。

5. 模具填充：熔融塑料通过热流道系统进入模具，填充模具的空腔。

模具的形状和设计决定了塑料产品的最终形态。

6. 冷却和固化：一旦塑料填充完毕，热流道系统会停止供应热流，并通过冷却系统来降低模具温度，使塑料迅速冷却和固化。

7. 产品弹出：当塑料固化后，模具会分开，并通过退模机构将成品弹出。

这样，热流道系统可以准备下一周期的注塑过程。

总的来说，热流道通过加热和控制塑料的温度和流动，确保塑料保持在正确的状态并注入模具中，以实现高质量的塑料制品生产。

热流道在塑胶模具中有哪些作用热流道（HRS）也称热水口，即把固化的水口变成熔融的水口，其组成比较简单，主要包括分流板、热咀、温控器等。

其中，分流板按形状可分为工形、X形、Y型、T形、口形及其它特殊形状；热咀按形状可分为大水口、尖咀、针阀咀；温控器按温控方式可分为表芯式、插卡式以及电脑集中控制式。

在注塑加工中，热流道与模具配合使用，并扮演着非常重要的角色。

例如，在超薄件的注塑生产中（如手机电池盖），通过使用热流道能够很轻松地生产出高精度、高质量的产品；对于流动性差的注塑原料，通过使用热流道能明显改善原料的流动性，保证注塑生产顺利进行；对于一些大型注塑件，如汽车的保险杠和门板、电视机后壳、空调外壳等，通过使用热流道，使非常困难的注塑成型变得相对简单化。

在多型腔的模具注塑中，缺乏热流道根本就无法成型。

可以说，热流道是保证流道平衡的最好技术。

由于塑胶在流道里存在剪切力，无论模具具有多合理的几何平衡，所成型出来的产品重量也很难一致，特别是对于多型腔的模具而言，如果不使用热流道，所成型出来的产品的外侧就会比内侧轻。

对于塑料加工商来说，只要有一定批量的注塑生产，使用热流道是相当经济的。

这是因为，热流道帮助企业在注塑生产中消灭了水口。

多数情况下，水口不可能被回用。

有时，水口的重量与产品的重量几乎差不多，如果采用传统的水口注塑方式，就意味着所浪费掉的原料与产品所使用的原料一样多。

以此推算，使用热流道后，可以节约30%～50%的原料。

另外，热流道还有助于减少模具的磨损，延长模具的寿命。

一般情况下，热流道模具的使用寿命是细水口模具的2倍。

虽然热流道的组成比较简单，但其每一组成部分都起着很重要的作用。

通常，品质好的热流道对结构的设计和材料的要求都很高。

就先锐热流道而言，所选用的加热器及感温线全部从韩国进口，所使用的钢材全部是日本进口材料，这些是确保热流道品质的前提条件。

另外，热流道供应商还需要根据客户的塑料制品以及所使用的模具情况来帮助客户设计、安装适合的热流道系统。

模具热流道结构原理热流道技术是现代模具加工技术的一项重要成果，其原理是通过在模具中设置加热通道和热流道，使塑料熔融前进通道的各部分温度基本相同，以保证模具所注射的每一个塑料制件都能够具有相同的品质和尺寸，从而满足工业制造对于高精度的需求。

本文将介绍热流道结构原理的具体内容。

第一部分：热流道结构的分类根据所有元器件的放置位置和熔塑物的流动情况，可以将热流道结构分为三种类型：点式、线式和面式。

点式热流道的主要特点是在模具中设置单个的加热节点，它们通过塑料内部传递热能以实现加热的目的。

这种结构不仅适用于各种大小尺寸的模具，而且具有精度高和低成本的优点，是热流道系统中使用最广泛的一种类型。

与点式热流道类似，线式热流道的结构是通过在模具中设置多个线性的加热通道，更加适合于大型模具。

线式结构能够将热能更加准确地传递至需要加热的部分，避免发生温度分布不均匀的现象。

线式结构需要更多的热元器件、更复杂的控制系统和维护，并且可能会在熔塑物中留下接缝痕迹。

通过在模具中设置一个平面式的加热板，这种结构可以实现塑料从同一个平面上准确流动，并且不会产生接缝或热点。

由于它的制造难度和成本较高，目前应用不是非常广泛。

热流道的工作原理是由控制器中的电子温控模块控制。

在注塑机的加压下，熔塑物被压入模具中。

加热通道中的热器会将热量传输到熔塑物中，使其保持一定的温度。

这样，热力流动能够准确快速地移动到需要热加工的模具内部各个位置，以实现高精度注塑的目的。

热流道系统的控制属于高科技，该系统可以调节模具内的温度控制。

在该过程中，重要的技术参数包括熔塑物的注入速度、时间和热力流动的流动速度。

通过具体的温度检测和控制触发信号，控制器可以及时地响应热能流动的需求，从而更好地控制热流道的温度分布和保持出色的注塑效果。

1. 塑料熔点的特性：不同种类塑料的熔点温度不同，这需要在热流道设计时充分考虑塑料的种类和熔点。

2. 注塑过程的温度和压力：注塑过程的温度和压力必须能够精确地控制，以确保热能能够精确地流动到所需的位置，并达到高精度注塑的目的。
