注塑模和注塑机完整结构全解

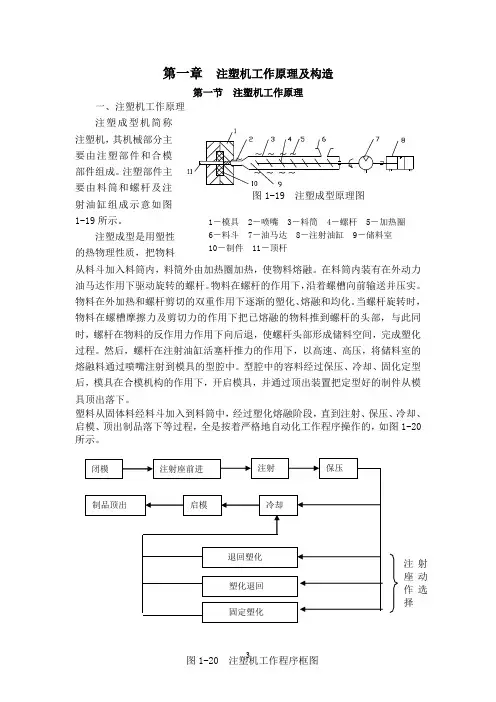

第一章 注塑机工作原理及构造第一节 注塑机工作原理一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。

注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。

注塑成型是用塑性 的热物理性质，把物料从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。

在料筒内装有在外动力油马达作用下驱动旋转的螺杆。

物料在螺杆的作用下，沿着螺槽向前输送并压实。

物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。

当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。

然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。

型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。

塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。

1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈6－料斗 7－油马达 8－注射油缸 9－储料室 10－制件 11－顶杆图1-19 注塑成型原理图注射座动作选择第二节 注塑机组成注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。

第二节注 塑 机 结 构注塑机总体结构公司目前主力机型为HTFX 系列，该机型主要可分为注射部分（01注塑机注塑部件塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴合模部件合模装置 调模装置 制品顶出装置机身液压系统泵、油马达、阀蓄能器、冷却器、过滤装置 管路、压力表冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器电器控制系统动作程序控制；料筒温度控制；泵电机控制安全保护；故障监测、报警；显示系统机械手加料装置图1-21 注塑机组成示图部分）、合模部分（02部分）、安全防护门（03部分）、液压传动部分（04部分）、润滑部分（05部分）、电器控制部分（06部分）和机身部分（07部分），括号内为公司内部简称。

注塑模具原理及结构知识讲解注塑模具是一种常用的工业模具，广泛应用于塑料制品的生产过程中。

它的原理和结构对于理解和操作注塑工艺具有重要意义。

下面将详细介绍注塑模具的原理和结构知识。

一、注塑模具的原理：注塑模具的原理是通过将已熔化的塑料注入模具的腔室中，让塑料在模具中冷却成型，最终取出成品。

具体步骤包括：1.装模：将模具放入注塑机的模具固定板上。

2.注塑：将塑料颗粒加热融化，通过注塑机的射嘴注入到模具的腔室中。

3.冷却：在模具中冷却一定时间，让塑料逐渐凝固。

4.脱模：打开模具，将冷却成型的塑料制品取出。

注塑模具的原理是利用塑料的可塑性和流动性，在模具中通过加热和冷却过程，使塑料形成所需的形状和结构。

二、注塑模具的结构：注塑模具的结构主要由以下几个部分组成：1.模具座：模具座是注塑模具的基础部分，用于固定模具并与注塑机连接。

2.模具芯：模具芯用于成品的内部形状，它的结构一般比较复杂，需要通过动模使其与模具腔配合。

3.模具腔：模具腔用于成品的外部形状，它与模具芯配合，形成成品的空腔。

4.导柱和导套：导柱和导套用于确保模具的定位和活动。

导柱固定在模具座上，而导套则位于模具芯和模具腔的连接处。

5.冷却系统：冷却系统用于控制模具中塑料的冷却过程。

一般采用水冷却，通过在模具中设置冷却通道，将冷却水流经过，使模具中的塑料快速冷却凝固。

6.顶针和顶板：顶针和顶板用于顶出成品。

顶针直接接触模具腔内的塑料，在成型结束后，通过顶板将成品从模具中取出。

7.喷嘴：喷嘴负责塑料的加热和注射。

它连接注塑机的射嘴，将已熔化的塑料注入模具中。

8.排气系统：排气系统用于排出注入模具中的空气。

在注塑过程中，空气可能被困在塑料中，通过排气系统可以将空气排出，避免空气对成品的影响。

以上就是注塑模具的原理及结构知识的讲解。

注塑模具是塑料制品生产中不可或缺的工具，掌握其原理和结构对于理解和应用注塑工艺具有重要作用。

注塑模具的结构复杂，需要经验丰富的工程师进行设计和制造，并在使用过程中进行维护和保养，以确保其正常运行和寿命。

注塑机根据注射成型工艺要求是一个机电一体化很强的机种，主要由注射部件、合模部件、机身、液压系统、加热系统、控制系统、加料装置等组成。

如图2所示。

图2 注塑机组成示意图（一）注塑部件的典型结构1．注射部件的组成目前，常见的注塑装置有单缸形式和双缸形式，我厂注塑机都是双缸形式的，并且都是通过液压马达直接驱动螺杆注塑。

因不同的厂家、不同型号的机台其组成也不完全相同，下面就对我厂用的机台作具体分析。

立式机和卧式机注塑装置的组成图分别如图3和图4。

工作原理是：预塑时，在塑化部件中的螺杆通过液压马达驱动主轴旋转，主轴一端与螺杆键连接，另一端与液压马达键连接，螺杆旋转时，物料塑化并将塑化好的熔料推到料筒前端的储料室中，与此同时，螺杆在物料的反作用下后退，并通过推力轴承使推力座后退，通过螺母拉动活塞杆直线后退，完成计量，注射时，注射油缸的杆腔进油通过轴承推动活塞杆完成动作，活塞的杆腔进油推动活塞杆及螺杆完成注射动作。

图3 卧式机双缸注射注塑装置示意图（a）是俯视图；? （b）为注射座与导杆支座间的平视图1-油压马达；2，6 -导杆支座；3-导杆；4-注射油缸；5-加料口；7-推力座；8-注射座；9-塑化部件；10-座移油缸用的角式注塑机的注射部件与卧式机注塑机也是一样的。

图4 立式注塑机注射装置示意图1.液压马达；2-推力座；3-注射油缸；4-注射座；5-加料口；6-座移油缸；7-塑化部件；8-上范本2．塑化部件塑化部件有柱塞式和螺杆式两种，下面就对螺杆式做一下介绍。

螺杆式塑化部件如图5所示,主要由螺杆、料筒、喷嘴等组成，塑料在旋转螺杆的连续推进过程中，实现物理状态的变化，最后呈熔融状态而被注入模腔。

因此，塑化部件是完成均匀塑化，实现定量注射的核心部件。

图5 螺杆式塑化部件结构图1-喷嘴；2-螺杆头；3-止逆环；4-料筒；5-螺杆；6-加热圈；7-冷却水圈螺杆式塑化部件的工作原理：预塑时，螺杆旋转，将从料口落入螺槽中的物料连续地向前推进，加热圈通过料筒壁把热量传递给螺槽中的物料，固体物料在外加热和螺杆旋转剪切双重作用下，并经过螺杆各功能段的热历程，达到塑化和熔融，熔料推开止逆环，经过螺杆头的周围通道流入螺杆的前端，并产生背压，推动螺杆后移完成熔料的计量，在注射时，螺杆起柱塞的作用，在油缸作用下，迅速前移，将储料室中的熔体通过喷嘴注入模具。

注塑机工作原理及构造(总30页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一章 注塑机工作原理及构造第一节 注塑机工作原理一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。

注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。

注塑成型是用塑性 的热物理性质，把物料从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。

在料筒内装有在外动力油马达作用下驱动旋转的螺杆。

物料在螺杆的作用下，沿着螺槽向前输送并压实。

物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。

当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。

然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。

型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。

塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。

1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈6－料斗 7－油马达 8－注射油缸 9－储料图1-19 注塑成型原理图注射座动作选择图1-20 注塑机工作程序框图第二节 注塑机组成注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。

第二节注 塑 机 结 构注塑机总体结构注塑机注塑部件塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴合模部件合模装置 调模装置 制品顶出装置机身液压系统泵、油马达、阀蓄能器、冷却器、过滤装置 管路、压力表冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器电器控制系统动作程序控制；料筒温度控制；泵电机控制安全保护；故障监测、报警；显示系统机械手加料装置图1-21 注塑机组成示图公司目前主力机型为HTFX系列，该机型主要可分为注射部分（01部分）、合模部分（02部分）、安全防护门（03部分）、液压传动部分（04部分）、润滑部分（05部分）、电器控制部分（06部分）和机身部分（07部分），括号内为公司内部简称。

第一章 注塑机工作原理及构造第一节 注塑机工作原理一、注塑机工作原理 注塑成型机简称注塑机，其机械部分主要由注塑部件和合模部件组成。

注塑部件主要由料筒和螺杆及注射油缸组成示意如图1-19所示。

注塑成型是用塑性 的热物理性质，把物料从料斗加入料筒内，料筒外由加热圈加热，使物料熔融。

在料筒内装有在外动力油马达作用下驱动旋转的螺杆。

物料在螺杆的作用下，沿着螺槽向前输送并压实。

物料在外加热和螺杆剪切的双重作用下逐渐的塑化、熔融和均化。

当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用力作用下向后退，使螺杆头部形成储料空间，完成塑化过程。

然后，螺杆在注射油缸活塞杆推力的作用下，以高速、高压，将储料室的熔融料通过喷嘴注射到模具的型腔中。

型腔中的容料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制件从模具顶出落下。

塑料从固体料经料斗加入到料筒中，经过塑化熔融阶段，直到注射、保压、冷却、启模、顶出制品落下等过程，全是按着严格地自动化工作程序操作的，如图1-20所示。

1－模具 2－喷嘴 3－料筒 4－螺杆 5－加热圈6－料斗 7－油马达 8－注射油缸 9－储料室 10－制件 11－顶杆图1-19 注塑成型原理图注射座动作选择第二节 注塑机组成注塑机根据注塑成型工艺要求是一个机电一体化很强的机种，主要由注塑部件、合模部件、机身、液压系统、加热系统、冷却系统、电气控制系统、加料装置等组成，如图1-21所示。

第二节注 塑 机 结 构2.1注塑机总体结构公司目前主力机型为系列，该机型主要可分为注射部分（01部注塑机注塑部件塑化装置 注射座 注射油缸 螺杆驱动装置 注射座油缸 螺杆 料筒 螺杆头 喷嘴合模部件合模装置 调模装置 制品顶出装置机身液压系统泵、油马达、阀蓄能器、冷却器、过滤装置 管路、压力表冷却系统 入料口冷却、模具冷却 润滑系统 润滑装置、分配器电器控制系统动作程序控制；料筒温度控制；泵电机控制安全保护；故障监测、报警；显示系统机械手加料装置图1-21 注塑机组成示图分）、合模部分（02部分）、安全防护门（03部分）、液压传动部分（04部分）、润滑部分（05部分）、电器控制部分（06部分）和机身部分（07部分），括号内为公司内部简称。

注塑机根据注射成型工艺要求是一个机电一体化很强的机种，主要由注射部件、合模部件、机身、液压系统、加热系统、控制系统、加料装置等组成。

如图2所示。

图2 注塑机组成示意图（一）注塑部件的典型结构1．注射部件的组成目前，常见的注塑装置有单缸形式和双缸形式，我厂注塑机都是双缸形式的，并且都是通过液压马达直接驱动螺杆注塑。

因不同的厂家、不同型号的机台其组成也不完全相同，下面就对我厂用的机台作具体分析。

立式机和卧式机注塑装置的组成图分别如图3和图4。

工作原理是：预塑时，在塑化部件中的螺杆通过液压马达驱动主轴旋转，主轴一端与螺杆键连接，另一端与液压马达键连接，螺杆旋转时，物料塑化并将塑化好的熔料推到料筒前端的储料室中，与此同时，螺杆在物料的反作用下后退，并通过推力轴承使推力座后退，通过螺母拉动活塞杆直线后退，完成计量，注射时，注射油缸的杆腔进油通过轴承推动活塞杆完成动作，活塞的杆腔进油推动活塞杆及螺杆完成注射动作。

图3 卧式机双缸注射注塑装置示意图（a）是俯视图；? （b）为注射座与导杆支座间的平视图1-油压马达；2，6 -导杆支座；3-导杆；4-注射油缸；5-加料口；7-推力座；8-注射座；9-塑化部件；10-座移油缸用的角式注塑机的注射部件与卧式机注塑机也是一样的。

图4 立式注塑机注射装置示意图1.液压马达；2-推力座；3-注射油缸；4-注射座；5-加料口；6-座移油缸；7-塑化部件；8-上范本2．塑化部件塑化部件有柱塞式和螺杆式两种，下面就对螺杆式做一下介绍。

螺杆式塑化部件如图5所示,主要由螺杆、料筒、喷嘴等组成，塑料在旋转螺杆的连续推进过程中，实现物理状态的变化，最后呈熔融状态而被注入模腔。

因此，塑化部件是完成均匀塑化，实现定量注射的核心部件。

图5 螺杆式塑化部件结构图1-喷嘴；2-螺杆头；3-止逆环；4-料筒；5-螺杆；6-加热圈；7-冷却水圈螺杆式塑化部件的工作原理：预塑时，螺杆旋转，将从料口落入螺槽中的物料连续地向前推进，加热圈通过料筒壁把热量传递给螺槽中的物料，固体物料在外加热和螺杆旋转剪切双重作用下，并经过螺杆各功能段的热历程，达到塑化和熔融，熔料推开止逆环，经过螺杆头的周围通道流入螺杆的前端，并产生背压，推动螺杆后移完成熔料的计量，在注射时，螺杆起柱塞的作用，在油缸作用下，迅速前移，将储料室中的熔体通过喷嘴注入模具。
