热流道模具设计

热流道模具设计热流道模具是目前模具行业使用较为广泛的一种模具类型。

相比于传统的冷流道模具，热流道模具具有优异的流体性能和更高的生产效率。

在当前全球化市场的竞争背景下，如何更好地设计和制造热流道模具，成为了制造企业需要面对的一项重要的任务。

一、热流道模具设计的基本原理热流道模具主要是在模具中设置一个加热系统，使得熔融塑料可以在流道中以液态的状态保持流动。

与冷流道模具相比，热流道模具不需要通过流道中的冷却水将熔融塑料冷却成固态。

由于熔融塑料在模具中流动过程中不会发生冷却而变硬，热流道模具可以大幅度提高生产效率和塑料制品的表面质量。

热流道模具的核心是热流道系统。

热流道系统由热流道控制器、热流道芯棒、热流道喉头和热流道针阀等组成。

热流道控制器主要是监控和调节热流道的温度和压力，以保证熔融塑料在流道中的流动性。

热流道芯棒和热流道喉头则是热流道系统的核心部分，二者联合起来负责将熔融塑料从模具的进料口进入流道中进行相应的流动和分支。

二、热流道模具设计的难点虽然热流道模具具有较高的生产效率和材料优良性质，但是其设计和制造相对来说也更加复杂。

热流道模具设计的难点主要如下：1.热流道系统的设计。

热流道系统中每一个关键部件的设定，以及热流道芯棒和热流道喉头之间的各种接口联系，都需要经过深入的分析和设计，才能保证整个热流道系统的正常运作。

2.模具的结构设计。

热流道模具相比冷流道模具较为复杂，涉及到流道、冷却系统、熔融塑料的进料和出料等多个方面。

而且由于热流道模具需要设置加热系统，因此要求模具的结构更加精密、细致。

3.材料的选择。

热流道模具的材料选择直接影响到模具的结构和性能，选择合适的材料可以保证模具的寿命和运行效果。

而目前热流道模具的材料主要有钢、铜、铝、合金等，需要根据实际生产需求进行选择。

三、热流道模具设计的原则1.精确计算流道尺寸。

热流道模具的热流道系统必须平衡，要考虑到流道的尺寸、弯度及分支等因素，并进行精确计算，以保证熔融塑料能够正常地流动，从而避免因流道设计不合理造成的品质问题。

注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

热流道模具设计范文一、引言热流道模具是一种用于塑料注射成型的模具，它通过加热系统来保持塑料在注射成型过程中的流动状态，以提高塑件品质和生产效率。

本文将介绍一个热流道模具的设计方案，包括模具结构设计、加热系统设计、温度控制系统设计等方面。

二、模具结构设计1.型腔设计根据产品的形状和尺寸要求，设计适当的型腔结构。

型腔设计应尽量避免死角和浇口积料处的堵塞，保证塑料在注射过程中的流动性。

2.浇口设计根据塑料的流动特性和产品的结构要求，设计合理的浇口位置和形状。

浇口应尽量靠近塑件的厚壁部位，以提高塑料充填的均匀性和成型品质。

3.冷却系统设计冷却系统的设计对于热流道模具成型质量和生产效率至关重要。

合理的冷却系统设计能够提高塑件的冷却速度，缩短生产周期。

应根据产品的结构和尺寸，合理布置冷却水管道，确保冷却水能够充分冷却型腔，并保持恒定的温度。

三、加热系统设计1.热流道板材料选择热流道板材料应选择导热性能好、耐热性好、耐腐蚀性好的材料。

一般常用的材料有铜、铝、不锈钢等。

2.加热器选择加热器的选择应根据模具的型号、尺寸和工作温度来确定。

加热器应能提供稳定、均匀的加热温度，以保证塑料在注射成型过程中的流动性和稳定性。

3.温度控制系统设计温度控制系统的设计要考虑到加热器和热流道之间的传热效率、温度的均匀性等因素。

一般采用PID控制器来实现温度的控制，通过传感器实时监测热流道的温度，通过控制器调节加热器的功率来控制温度。

四、模具流动分析在设计热流道模具之前，可以利用模流分析软件对模具的充填性能进行分析。

通过模流分析，可以优化模具的型腔结构、浇口位置和冷却系统设计，以提高塑件的成型品质。

五、结论热流道模具设计是一个复杂而关键的工作，需要综合考虑产品的结构和尺寸要求、塑料的流动特性、加热系统的设计等因素。

通过合理的模具结构设计、加热系统设计和温度控制系统设计，可以提高塑件的成型品质和生产效率，降低生产成本。

模流分析软件的使用可以更好地指导热流道模具的设计过程。

长沙热流道公司模具设计助理工程师面试问题长沙热流道公司是一家专注于模具设计与制造的企业，他们正在招聘一名助理工程师，负责协助进行模具设计工作。

作为一名面试者，我将回答以下问题，展示我的能力和知识。

1. 请简单介绍一下你对模具设计的了解和经验。

模具设计是制造工业中非常重要的一环，它涉及到产品的外形、尺寸、结构等方面的设计，以及模具的材料选择、加工工艺等。

我在大学期间学习了相关的课程，并且在实习期间参与了几个模具设计项目，积累了一定的经验。

2. 你了解热流道技术吗？请谈谈你对热流道技术的理解。

热流道技术是一种在注塑模具中引入热流道系统来控制塑料熔融和流动的技术。

通过加热导道使塑料在注射过程中保持一定的温度，可以提高产品质量，减少缺陷和气泡的产生。

我了解到热流道技术在汽车、电子、医疗等行业中有广泛应用。

3. 你认为模具设计中最重要的因素是什么？为什么？我认为模具设计中最重要的因素是产品的设计要求和功能需求。

模具设计的目的是为了生产出符合产品设计要求的零件或产品。

因此，设计师必须充分理解产品的功能需求和外观要求，以确保模具设计能够满足这些需求。

4. 在模具设计过程中，你认为最具挑战的问题是什么？你如何解决这些问题？在模具设计过程中，最具挑战的问题之一是如何解决产品的复杂形状和结构设计。

这需要设计师具备丰富的经验和创新思维，能够运用各种设计软件和工具进行模拟和分析，以找到最优的解决方案。

此外，与其他部门的紧密合作和沟通也是解决问题的关键。

5. 你在模具设计中使用过哪些设计软件？你对这些软件的熟悉程度如何？我在大学期间学习了AutoCAD、Solidworks和CATIA等常用的模具设计软件，并且在实习期间有机会使用了这些软件进行模具设计。

我对这些软件的熟悉程度还算较高，能够独立完成基本的模具设计任务。

6. 你如何进行模具设计中的材料选择？有没有遇到过材料选择不当导致问题的情况？在进行模具设计时，我通常会根据产品的要求和使用环境选择合适的材料。

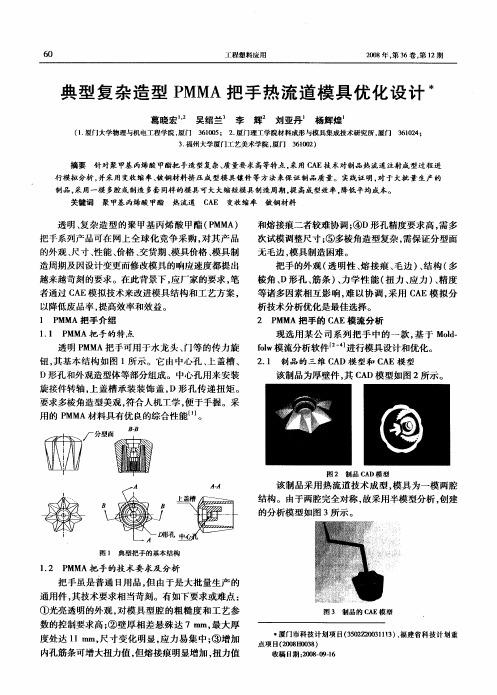

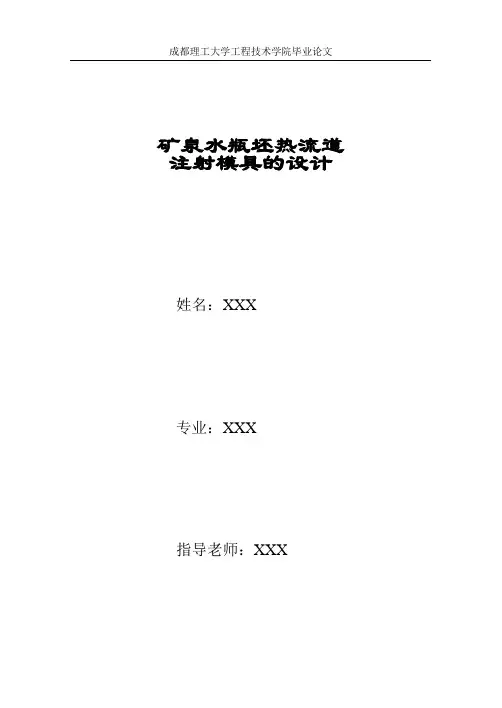

成都理工大学工程技术学院毕业论文矿泉水瓶坯热流道注射模具的设计姓名：XXX专业：XXX指导老师：XXX摘要这篇论文是对大批量生产的饮料瓶坯进行了热流道注射模具的设计，瓶坯材料为PETP，其熔点较高（260℃左右）。

注射成型温度范围较窄，如果一模多腔采用普通的浇注系统，PET熔料的流动性大大下降，甚至凝固。

所以只有通过热流道注射成型才可以实现。

采用一模两腔加工。

对流道直径的设计主要参考了苏娟华的一篇相关论文，对直径进行了优化设计，并利用最小二乘法，对PET塑料的表观粘度和剪切速率关系进行公式化拟合。

优化设计的结果与实际应用的热流道之间的最佳经验值接近。

根据塑件的特点，模具的侧向分型采用了两跟斜导柱。

关键词：热流道优化设计PET瓶坯侧向分型AbstractThis paper deals with the injection mould with hot runner to inject PET bottles, which leads to higher productivity.The material of bottles is PETP which with a higher melting point, about 260℃around, so it has a narrow range of mounding temperature .If we adopt ordinary mounding System to produce bottles which have more moulds in a cavity.The fluidity of the melting material of PET will greatly decline; indeed freeze, so we adopt injection mould with hot runner to complete the production. The design to the diameter of hot runner and hot gate was consult a paper from Su Juanhua. It deals with the optimal diameter design in injection mould. The computational results of the optimal programming are found to be in good agreement with the experiential data. The work performed in this paper will make a contribution to the application of the hot runner in injection mould. The mould adopts two oblique pillars to detach the mould based the characteristic of the bottles.Key words:hot runners, Optimization, PET bottles, lateral detach the mould目录摘要 IAbstract II1前言 12 塑件的工艺分析，模具结构方案的确定、设备的校核 22.1塑料工艺分析、填写工艺卡 22.2确定模具方案 52.3注射机的选择和校核 73 浇注系统的设计 103.1热流道板的设计 103.2浇口套的设计 153.3定位圈的设计 163.4排溢系统的设计 174成型零部件的设计和校核 184.1凸模的设计和校核 184.2型腔的设计和校核对 185导向机构的设计 205.1导柱导套的配合 205.2导柱的设计和校核 205.3导套的设计与校核 216 侧向机构的设计 226.1滑块的设计 226.2斜销的设计与校核 227 冷却系统的设计 257.1冷却系统的设计原则 257.2计算 258 结构件的设计 278.1模板，固定板，垫块的设计 278.2紧固件和定位件的设计 278.3吊环螺钉的设计 278.4模具加工和注意事项 279 结论 2810致谢29参考文献 301前言热流道作为热塑性塑料注射模的一门技术，以其特有的优势，正逐步被应用和推广，发展和普及热流道技术对提高我国的塑料模技术起着关键的作用。
