注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。

热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。

根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。

1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。

（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。

（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。

二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。

在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。

热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。

2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。

（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。

（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。

（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

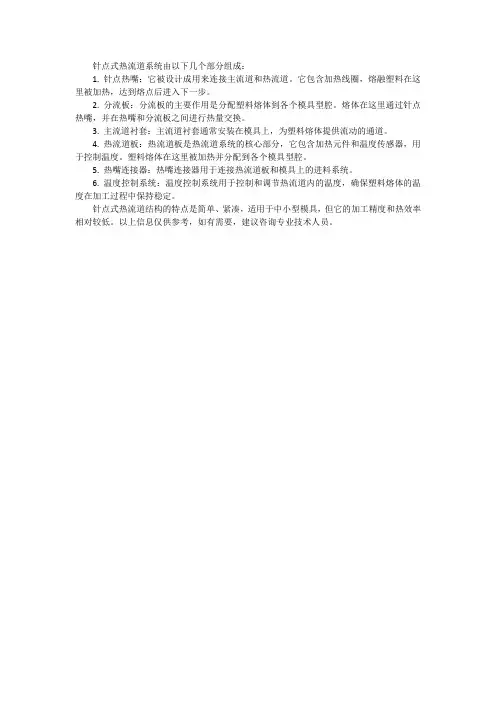

针点式热流道系统由以下几个部分组成：
1. 针点热嘴：它被设计成用来连接主流道和热流道。

它包含加热线圈，熔融塑料在这里被加热，达到熔点后进入下一步。

2. 分流板：分流板的主要作用是分配塑料熔体到各个模具型腔。

熔体在这里通过针点热嘴，并在热嘴和分流板之间进行热量交换。

3. 主流道衬套：主流道衬套通常安装在模具上，为塑料熔体提供流动的通道。

4. 热流道板：热流道板是热流道系统的核心部分，它包含加热元件和温度传感器，用于控制温度。

塑料熔体在这里被加热并分配到各个模具型腔。

5. 热嘴连接器：热嘴连接器用于连接热流道板和模具上的进料系统。

6. 温度控制系统：温度控制系统用于控制和调节热流道内的温度，确保塑料熔体的温度在加工过程中保持稳定。

针点式热流道结构的特点是简单、紧凑，适用于中小型模具，但它的加工精度和热效率相对较低。

以上信息仅供参考，如有需要，建议咨询专业技术人员。

热流道知识点总结一、热流道系统的构成热流道系统是由热流道模块、加热系统、温控系统和控制系统组成的。

其中，热流道模块包括热流道板、喷嘴、热流道阀门等部件，它们的设计和制造质量直接影响着热流道系统的稳定性和成型品的质量。

加热系统负责为塑料液体提供所需的热量，保持热流道中塑料的流动状态。

温控系统用于实时监测和控制热流道系统中的温度，确保成型品的成型质量。

控制系统则负责控制整个热流道系统的工作，包括温度调节、喷嘴开关和塑料流量控制等。

二、热流道系统的优势相比传统的冷流道系统，热流道系统具有以下几个优势：1. 减少废品率热流道系统能够有效控制塑料的流动和冷却，减少成型品的熔接线和瘤状缺陷，从而降低废品率。

2. 提高生产效率由于热流道系统能够加快塑料的冷却速度，因此可以缩短注射周期，提高生产效率。

3. 节约原材料热流道系统可以更准确地控制塑料的流动路径和充填时间，减少了对原材料的浪费，节约了生产成本。

4. 改善成型品质量热流道系统能够减少成型品内部的应力和变形，提高了成型品的质量和表面光洁度。

5. 扩大设计自由度热流道系统可根据产品的设计要求灵活调整塑料的流动路径和充填方式，提高了产品的设计自由度。

三、在塑料成型中的应用热流道技术广泛应用于各类塑料成型品的生产中，包括工业产品、电子产品、汽车零部件等。

它在以下几个方面发挥了重要作用：1. 成型品结构复杂对于结构复杂的成型品，热流道系统能够更精确地控制塑料的流动路径，保证成型品的结构完整和一致性。

2. 薄壁成型热流道系统能够加速塑料的冷却速度，使得薄壁成型更容易实现，避免了因塑料冷却不均匀而产生的熔接线和卡痕等缺陷。

3. 高精度成型对于精度要求高的成型品，热流道系统能够保证成型品的尺寸精度和表面质量，提高了成型品的可靠性和一致性。

四、热流道系统的设计和调试1. 热流道系统的设计热流道系统的设计需要根据成型品的结构和要求进行合理的布局和尺寸确定。

设计时需要考虑塑料的流动路径、冷却时间、喷嘴的布置位置等因素，以保证成型品的质量和生产效率。

热流道系统的结构热流道系统一般由热喷嘴、分流板、温控箱和附件等几部分组成。

热喷嘴一般包括两种：开放式热喷嘴和针阀式热喷嘴。

由于热喷嘴形式直接决定热流道系统选用和模具的制造，因而常相应的将热流道系统分成开放式热流道系统和针阀式热流道系统。

分流板在一模多腔或者多点进料、单点进料但料位偏置时采用。

材料通常采用P20或H13。

分流板一般分为标准和非标准两大类，其结构形式主要由型腔在模具上的分布情况、喷嘴排列及浇口位置来决定。

温控箱包括主机、电缆、连接器和接线公母插座等。

热流道附件通常包括：加热器和热电偶、流道密封圈、接插件及接线盒等。

热流道常见问题解答 1. 漏胶的原因分析A. 分流板型腔板高于分流板垫片B. 几支热喷嘴不在同一平面C. 中心垫片、中心定位销子、止转销子高度由误差D. 分流板堵头漏胶E. 分流板主射嘴漏胶F. 封胶面加工不到位，引起漏胶G. 模板变形，导致漏胶H. 分流板变形，导致漏胶2. 温度不稳定原因分析 A. 温控器质量太差 B. 电缆线连接有松动C. 热流道和模具接触太多，热损失严重D. 热电偶被压坏3. 实际温度和温控器显示的温度有误差的原因A. 温控器和热流道的热电偶分度号不一致，即“J”“K”不符合B. 温控器被调成了华氏度C. 两组热电偶交叉互换，导致测温失灵D. 热电偶线被压坏E. 温控器出了其他故障4. 阀针运动不畅原因分析A. 气压压力不足、气路不通和密封不好B. 缸体系统被咬死：缸体、分流板和喷嘴不同心，码模板积热太多C. 阀针与导套卡死：不同心或过热造成D. 阀针与导套之间有漏料，冷料包住了阀针E. 封胶不到位，如果其他正常，考虑阀针回料槽F. 检查注塑信号连接是否正确G. 浇口相对浇口处壁厚来说太大了5. 浇口处冷胶过快的原因 A. 冷却水太近、太快 B. 热流道热损失太大C. 热喷嘴温度太低D. 热喷嘴选型不正确6. 射不出胶的原因分析 A. 浇口被杂质堵住了 B. 温度太低 C. 热损失太大D. 温控器显示的温度和实际温度有误差7. 如果换色的过程太慢，请按照下面的换色程序操作 A. 将模温提高15度，喷嘴和分流板提高50度 B. 用清洗料清洗料筒C. 使用下次生产所需的无色标准原材料循环生产10次D. 降低喷嘴和分流板的温度20度，注射三次E. 重复第四步骤两次后，再降低模温，换色完毕8. 怎样保养热流道系统A. 如塑料对热敏感度高或具有腐蚀性，在每次停机时，应使用PP将驻留的材料清除。

热流道的组成
热流道系统由四部分组成：热咀、分流板、加热原件和温控器
1.热咀：将从分流板进入的塑料再送进各个模腔，充分降低注射压力。

由于客户不同的需求及针对不同塑料的不同特性，热咀的规格型号有多种选择，也可以根据客户的要求定制加工。

从加热方式上可分为：内加热热咀和外加热热咀，从结构上分常用的有：尖咀、通咀和针阀咀
针阀式热咀技术上较先进，优点有：
1.在制品上不留下进浇口残痕，进浇口处痕迹平滑；
2.能使用较大直径的浇口，可使型腔填充加快，并进一步降低注射压力，
减小产品变形；
3.可防止开模时出现拉丝现象及流涎现象；
4.当注塑机螺杆后退时，可有效地防止从模腔中反吸物料；
5.能实行定时注射以减少制品熔接痕。

2.分流板：连接注塑机喷嘴与热咀，将塑料恒温的从主射咀送到各个单独的热咀。

在熔体传送过程中，熔体的压力减小，并不允许材料降解。

常用热流道板的形式有：一字型，H型，Y型，X字型、米字型；从加热方式上分外加热热流道板和内加热热流道板两大类
3.加热原件：加热元件是热流道系统的重要组成部分，其加热精度和使用寿命对于注塑工艺的控制和热流道系统的工作稳定影响非常大。

一般有加热棒、加热圈、加热管等等
4.温控器：温控器就是对热流道系统的各个位置进行温度控制的仪器，由底端向高端分别有通断位式，积分微分比例控制式和新型智能化温控器等种类。

热流道结构知识点总结热流道结构在塑料注射成型过程中扮演着重要的角色，它可以帮助提高注射成型的效率和质量。

本文将会总结热流道结构的相关知识点，包括热流道系统的基本原理、组成部分、优点和缺点、应用范围等内容。

一、热流道系统的基本原理热流道系统是一种在注射模具中用于传送加热的热载体，保持塑料材料在注射成型过程中的流动状态，以保证产品的成型质量和提高生产效率。

热流道系统的基本原理包括：1. 热载体传导热量：热流道系统中通常采用热载体（如热油、热水）传导热量，将热能传递到模具的热流道中，使塑料材料在注射成型过程中能够始终保持在合适的流动状态。

2. 控制模具温度：通过控制热载体的温度和流量，可以实现对注射模具中的温度进行精确的控制。

这样可以避免塑料材料在成型过程中受温度变化的影响，保证产品的尺寸稳定性和表面质量。

3. 优化成型条件：热流道系统可以根据不同的产品形状和材料特性，灵活调节模具中不同部位的温度，以实现最佳的注射成型效果。

二、热流道系统的组成部分热流道系统由多个组成部分组成，主要包括热流道控制器、加热装置、温度探测器、热流道喉口等。

1. 热流道控制器：负责对热流道系统的温度、压力等参数进行实时监控和调节，以确保注射成型过程中的稳定性和一致性。

2. 加热装置：通常采用电加热或加热用的热管，通过对热载体进行加热，传递热能到热流道系统中。

3. 温度探测器：用于监测热流道系统中的温度变化，反馈给热流道控制器，以实现自动调节和控制。

4. 热流道喉口：负责将加热好的热载体传递到模具的热流道中，为塑料材料提供适宜的加热条件。

三、热流道系统的优点和缺点热流道系统相比传统的冷流道系统具有许多优点，但也存在一些缺点。

1. 优点：（1）节能减耗：热流道系统采用热载体传导热量，可以有效减少注射成型过程中的能耗，提高生产效率。

（2）减少生产环境污染：热流道系统可以降低产品的废料率，提高成型质量，减少生产环境的污染。

（3）提高产品质量：热流道系统可以精确控制模具中不同部位的温度，保证产品的尺寸稳定性和表面质量。
