涡街流量计测量压缩空气时应注意事项--成丰仪表

涡街流量计使用注意事项以及安装要求流量计如何操作涡街流量计的应用范围极广，可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计涡街流量计的应用范围极广，可广泛用于大、中、小型各种管道给排水、工业循环、污水处理、油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量，是一种性价比很高的流量仪表。

涡街流量计使用前注意事项：1、合理选择安装场所和环境。

安装涡街流量计时，要注意避开强电力设备，高频设备和强电源开关设备；避开高温热源和辐射源对涡街流量计的影响，同时尽量避开猛烈震动场所和强腐蚀环境等，同时要考虑安装维护和修理便利。

2、传感器在水平管道的侧装。

无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许可以接受侧装，这样流体的温度对放大器的影响较小。

3、传感器在水平管道的倒装。

一般情况下不推举用此安装方法，此安装方法不适用于测量一般气体、过热蒸汽。

可用于测量饱和蒸汽，适用于测量高温液体或需常常清洗管道的情况。

4、涡街流量计的传感器在有保温层管道上的安装时要注意，测量高温蒸汽，保温层较多不能超过支架高度的三分之一、5、安装饰上下游的配管应与传感器同心，同轴偏差应不小于0、5DN。

6、对于无法避开的有震动的安装环境，管道须实行减震措施。

涡街流量计传感器尽量避开安装在振动较强的管道上，特别是横向振动。

若不得已要安装时，必需实行减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

7、上下游必需有充分的直管段。

理论上，若传感器安装饰的上游在同一平面上有二个90°的弯头，则上游直管段≥25D，下游直管段≥5D；若涡街流量计的传感器安装饰的上游在不同平面上有二个90°弯头，那么上游直管段≥40D，下游直管段≥5D；另外，调整阀应安装在流量传感器的下游5D以外处，若必需安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

气体涡街流量计安全操作及保养规程气体涡街流量计作为一种常用的仪表，广泛应用于各个行业。

为了确保使用的安全和准确性，在操作和保养过程中必须遵守一些规程和要求。

本文将介绍气体涡街流量计的安全操作及保养规程，以便使用人员能够正确地操作和保养气体涡街流量计，提供数据的准确性，维护仪表的正常使用寿命。

1、安全操作规程1.1、操作前准备•清洁周围环境，确保无杂物干扰操作；•确认供电电源为内部电源，才能进行操作；•确认流量计的工作状态，检查涡轮转子是否故障，是否有损坏等；•引导管道要保持干净，无杂质，以防对测量结果产生影响；•操作人员需要穿戴好相应的安全防护用品，避免身体受到伤害，防止物质溅入眼睛等。

1.2、操作中要求•操作人员应该严格遵守气体涡街流量计的使用说明书，学习掌握正确使用方法；•流量计不可过载使用，不能超过额定流量范围，以免引起气体涡街流量计损坏或流量误差；•测量需要较长时间稳定，测量结果应该具有代表性，不应该过早或过晚停止测量，以免影响结果准确性；•操作人员不得随意拆卸仪表，以防止损坏或影响仪表的使用寿命；•操作人员在清洁和维护气体涡街流量计时应当遵照规程，不得随意使用化学试剂或其他物质，否则可能对流量计产生不可逆的损伤；•如果发现气体涡街流量计出现异常，应及时通知专业人员进行调整或维修，保证仪表的准确性和正常使用寿命。

2、保养规程2.1、保养周期气体涡街流量计的保养周期一般为季度保养，具体情况要根据不同的使用环境确定。

在特殊的使用环境下，如极端高温、低温、高压力、高粘度、腐蚀性强的流体等环境，需要增加保养周期。

2.2、保养方法•定期清洁流量计金属表面和玻璃，不要使用化学试剂和其他有害物质，以免对仪表产生永久性损害；•对于涡轮转子，可以使用轻微的空气喷射，清除转子旋转过程中积累的灰尘和微小杂质，降低转子旋转的摩擦阻力和损害；•定期校准仪器，并进行相应的维护记录，以便查找历史信息，发现问题；•在维护或更换气体涡街流量计内部部件时，应遵循互换性原则，避免因不当更换而造成故障或使用寿命缩短；•调整仪表时，应严格按照仪表使用说明书进行操作，否则可能导致仪表失灵，甚至无法修复；•如果气体涡街流量计需要存放，应按照规定方法进行包装和标识，并放在干燥、清洁、通风的地方存放。

一、使用时的注意事项1.1、确认收货时1.1.1、在您拿到本产品时，请确认运输途中有没有磕碰划伤等。

1.1.2、根据产品铭牌的标注，请确认与您要买的型号是否相符。

1.2、运输与储存时1.2.1、尽可能的利用本公司的包装，将流量计直接运送到安装现场。

1.2.2、运送过程中不要强烈碰撞、也不要让雨水淋湿。

1.2.3、保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：1不会有淋雨水的地方2振动或碰撞尽量少的地方3温度：-40℃—+55℃4湿度：5％—90％1.2.4、使用过的流量计保管时，要将内部的残留液体及粘附物完全清洗干净，另外注意在电源接口处要密封，以防潮湿。

1.3、安装时1.3.1、使用时要在流量计规定的条件下使用，超出这个规定使用是不可行的，如果因此而造成流量计损坏，维修的费用会由您自己承担。

1.3.2、流量计出现问题以后，尽可能的与我们或维修商联系，以便尽快的把问题解决。

1.3.3、安装之前必须认真阅读说明书，由于没有按照说明书操作造成的流量计损坏，维修费用自己承担。

二、产品用途及工作原理2.1、用途LUGB涡街流量计广泛用于石油、化工、电力、轻工等部门工业管道中测量液体或气体的流量。

由于传感器材料为1Cr18Ni9Ti，也可用于城市供水、供热、锅炉供水、医疗行业流体管道的流量测量。

防爆型涡街流量传感器，采用的是本安防爆技术。

电池供电的涡街流量计其防爆标志为“Ex iaⅡBT4”，适合不高于Ⅱ类B级的0区、1区、2区含有T1~T4组的危险场所使用；靠安全栅供电的涡街流量计其防爆标志为“ExiaⅡBT5”，适于Ⅱ类B级的0区、1区、2区含有T1~T5组的危险场所使用。

2.2、工作原理图一：卡门涡街工作原理图LUGB涡街流量计是利用卡门涡街原理，用来测量蒸汽、气体及低粘度的液体的流量仪表。

当流体流过与被测介质流向垂直放置的旋涡发生体时，在其后方两侧交替地产生两列旋涡，称之为卡门涡街，如上图1所示。

涡街流量计用途安全操作及保养规程涡街流量计是一种广泛使用于工业、化工、石油、天然气等领域中的流量测量仪器。

在使用涡街流量计时，为了避免安全事故和设备故障的发生，需要进行安全操作和保养。

本文将阐述涡街流量计的用途、安全操作和保养规程。

1. 涡街流量计的用途及工作原理涡街流量计是一种基于科尔摩根涡街效应原理的流量计。

其测量原理是通过一系列的板叶随流体的流速旋转，通过检测板叶的旋转来计算流体的流量。

因此涡街流量计具有精度高、可靠性好、波动小等特点。

涡街流量计可广泛应用于各种流体介质的流量测量，比如石油、化工、食品、医药、水处理等行业。

其主要用途包括：工业过程控制、化学反应器的控制、加油站的油品测量等。

2. 涡街流量计的安全操作规程为了确保涡街流量计的安全操作，以下是涡街流量计的安全操作规程：2.1 使用前的检查在使用涡街流量计前，需要进行以下检查工作：•仔细检查涡街流量计的外观是否完好，是否有明显的损坏；•检查联接管路、阀门、管件等是否安装正确，是否漏气、漏油；•检查电源是否正常；•通过使用涡街流量计便携式校验器或者使用确认数字/无磁数字式指示器，校验确认涡街流量计的测量值是否与校正值相符合。

2.2 涡街流量计的启动和停止在涡街流量计启动前，需要确保已满足以下条件：•满足流体处理系统的总控制检查要求；•涡街流量计的阀门已开启；•确保流体处理系统的压力已经稳定；•确保涡街流量计不会因为环境条件或者设备错误而导致损坏或者操作失败。

在停止涡街流量计前，必须使用涡街流量计控制面板的停止键，因为其他操作可能会导致错误。

###2.3 涡街流量计操作过程中的安全注意事项涡街流量计在操作过程中也需要注意以下问题：•严禁将涡街流量计强制连接电路，否则可能会损坏设备；•在涡街流量计操作过程中不允许将任何物品放在涡街流量计上面，以防止物品滑落导致设备损坏；•切勿使用力拉拗、碰撞涡街流量计部件，以免影响测量准确性；•防止过热物质接触涡街流量计，这样会影响涡街流量计的精确度。

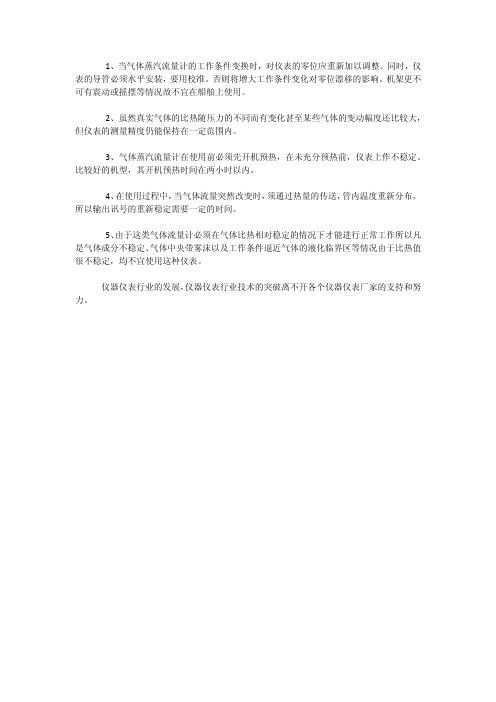

1、当气体蒸汽流量计的工作条件变换时，对仪表的零位应重新加以调整。

同时，仪表的导管必须水平安装，要用校准。

否则将增大工作条件变化对零位漂移的影响。

机架更不可有震动或摇摆等情况故不宜在船舶上使用。

2、虽然真实气体的比热随压力的不同而有变化甚至某些气体的变动幅度还比较大，但仪表的测量精度仍能保持在一定范围内。

3、气体蒸汽流量计在使用前必须先开机预热，在未充分预热前，仪表上作不稳定。

比较好的机型，其开机预热时间在两小时以内。

4、在使用过程中，当气体流量突然改变时，须通过热量的传送，管内温度重新分布，所以输出讯号的重新稳定需要一定的时间。

5、由于这类气体流量计必须在气体比热相对稳定的情况下才能进行正常工作所以凡是气体成分不稳定、气体中央带雾沫以及工作条件逼近气体的液化临界区等情况由于比热值很不稳定，均不宜使用这种仪表。

仪器仪表行业的发展，仪器仪表行业技术的突破离不开各个仪器仪表厂家的支持和努力。

涡街流量计安全操作及保养规程涡街流量计是一种常见的流量计类型，用于测量液体或气体的流量。

在使用涡街流量计时，为了确保测量精度和设备安全，需要遵守一定的安全操作规程和保养方法。

本文将介绍涡街流量计的安全操作和常见的保养规程。

安全操作规程安装与布线1.安装涡街流量计应选择合适的安装位置，避免设备受到振动或外力冲击。

2.安装时需要确保设备的位置稳定，并且连接管道和阀门必须对齐，确保流量计测量的流体没有漏量。

3.测量站应选择能满足使用要求的电源电压，长时间使用不能超过额定值。

4.在现场选择布线线路时，必须严格按照现场电压等级和电气原理进行布线，并对所用电器进行接地保护。

启动与检查1.在启动设备之前，检查所有的连接管道及阀门是否严密，要保证没有漏气现象，避免测量误差。

2.启动时必须按照装置开启程序步骤操作，不得擅自更改、存储装置测量方法或仪表系数等参数设置。

3.启动时应先从小流量开始，根据需要逐渐累加流量，并在不同流量值下进行校准和调整，保证测量数据的准确性。

维护与保养1.对于长期使用的涡街流量计，应在使用前和使用期间进行定期维护和保养。

2.测量液体为易燃易爆的物质时，应按防火规定进行使用。

3.经常检查防护罩、外壳等设备外部构造，确保外表面洁净、无划痕、无锈蚀、不变形，防止影响精度和使用寿命。

4.定期检查仪表时钟，检查其稳定性，保持完好无损。

5.定期校准涡街流量计，按照使用说明进行校准。

保养方法外部保养在使用结束后，应对涡街流量计的外部进行保养。

涡街流量计应保存在干燥、通风、无腐蚀性气体的条件下。

1.防护罩清洗：细油污渍可以用清洗剂擦拭；重油污渍可以用油性清洗剂清洗。

2.仪表外表面清洗：用干净软布蘸取清洁剂清洗。

3.避免涡街流量计受到外力冲击，不要将其他物品叠放在上面。

4.经常检查仪表的外表面，如有种腐蚀或锈蚀等情况，应及时进行维修或更换。

内部保养涡街流量计的内部清洗和检查应由专业的技术人员进行，按照以下规程进行：1.拆卸探秤，检查其弹性元件是否完好并能弹性复位。

用涡街流量计测量蒸汽流量注意事项流量计技术指标1、密度补偿问题：虽然涡街流量计测得的体积流量不受温度压力的影响，但实际应有中蒸汽的流量是用质量来计量的，因此必需通过温度压力补偿得到蒸汽的密度。

有些1、密度补偿问题：虽然涡街流量计测得的体积流量不受温度压力的影响，但实际应有中蒸汽的流量是用质量来计量的，因此必需通过温度压力补偿得到蒸汽的密度。

有些公司生产的涡街流量仪表，例如LUGB智能型涡街流量计，可显示温度和压力测量值，智能仪表已将温度压力对应的密度表置入内存中，通过智能仪表CPU查询，查得密度，换算后求出质量流量。

智能型涡街流量计的使用，比差压式流量计简单牢靠，投入费用和维护费用低，优越性很明显，是大家都乐于接受的方法。

假如所接受的涡街流量计没有温压补偿功能，有两种处理方法，其一是在涡街流量仪表参数设置项设置好蒸汽的密度，由涡街流量表得出质量流量，如E+H的涡街流量计，在参数设置项中设置蒸汽的密度，流量仪表得到质量流量；缺点是密度并非实测值，造成测量误差。

假如工况稳定，又熟知其工况下的密度，对测量的要求又不高，这不失为一种简便可行的方法。

还有一种方法是将涡街流量计测出的体积流量，和在同一管道上测得的温度、压力输入到DCS 集散掌控系统、系统，由计算机进行处理，得出质量流量。

工艺操作人员在操作站上看到的是蒸汽的质量流量。

假如选购新的仪表尽量接受具有自动温压补偿功能的涡街流量计，假如利用现有涡街流量计测蒸汽的质量流量，上述两种方法未尝不可。

2、涡街流量计也有直管段的要求，一般为前10D，后5D，D为管道直径。

3、涡街流量计尽量安装在阔别振动源和强电磁干扰的地方，如无法避开振动，必需接受减震装置，削减管道振动对涡街流量计的影响。

4、蒸汽计量仪表不能安装在整套管路最低处，防止冷凝液的积存，造成测量误差。

5、蒸汽干度的问题。

测量蒸汽流量常认为蒸汽为完全干燥。

但是，蒸汽并非完全干燥，总带有确定水分，假如不考虑蒸汽干度的影响，测出的流量会有误差。

涡街流量计使用注意事项涡街流量计是一种用于测量管道中液体流量的设备。

它具有简单、牢靠、结构紧凑、易于维护等优点，广泛应用于石油、化工、冶金、环保等领域。

不过，在使用涡街流量计的过程中，需要注意一些事项，以确保其精准牢靠地工作。

以下是涡街流量计使用的注意事项：1. 安装位置在安装涡街流量计时，应当选择位置和方向。

安装位置选择要尽量避开涉及到管道的差压，保证流量计测量的精准性。

同时，还应当避开流体的波动、搅拌器、泵等影响测量精准性的因素。

安装方向应当与管道端面垂直，保证流经流量计的介质流速垂直于涡街叶轮的旋转轴线。

这样可以使得流体对叶轮产生旋转，在叶轮上产生涡旋，从而实现流量测量。

2. 安装、维护要求安装前和施工中，要注意对涡街流量计进行维护和检查。

安装前应对流量计的外观进行检查，确认外表无爆管，涡轮叶片无变形、磕碰等损伤。

在安装后，流量计需要进行校准，在校准之前要先彻底清洗，避开在使用过程中显现错误。

同时，需要注意保护涡街流量计的漏斗和皮托管不受损；在使用中，涡街流量计的温度和压力范围不能超出指定范围。

维护中，要适时更换涡街流量计的密封垫圈、轴承和涡轮，避开显现泄漏、摩擦和卡顿等问题。

3. 使用中注意事项在测量过程中，应当注意尽量避开含有气体、蒸汽、固体颗粒等物质的介质流经涡街流量计，以免影响测量精准度。

假如没有方法避开介质中杂质的流经，涡街流量计应当配备过滤和清理装置，适时清除固体颗粒，保证涡街叶轮转动的平稳性。

另外，涡街流量计使用过程中还需要注意以下几点。

3.1 温度、压力要保持管道稳定的温度和压力，避开涡街流量计测量受到温度、压力的影响而产生误差。

3.2 工作状态工作状态也要注意，长时间未使用的涡街流量计本身就会带有一些误差，经过校准后才能真正使用。

在使用时，应当注意适时更换涡街流量计的密封垫圈、轴承和涡轮。

3.3 电磁干扰涡街流量计的精度受到电磁干扰的影响，所以在使用过程中应当避开电源等电气设备的干扰，以免对流量计造成误差。

涡轮流量计显示仪表的任务是将单位时间输出脉冲数和输出脉冲总数转换成瞬时流量和累计流量，并显示出来。

由前放大器输出的脉冲信号，其幅值、波形都是不规则的，在进入显示仪表后，需先经整形电路整形成为有规则的具有一定幅值的矩形电脉冲信号，再经过频率/电流转换电路，将频率信号变为相应的电流信号（4～20mA）再转换成瞬时流量值，总量由转换及积算电路得到。

涡轮流量计的使用注意事项有以下几点：
1. 安装涡轮流量计前，管道要清扫。

被测介质不洁净时，要加过滤器。

否则涡轮、轴承易被卡住，测不出流量来。

2. 拆装流量计时，对磁感应部分不能碰撞。

3. 投运前先进行仪表系数的设定。

仔细检查，确定仪表接线无误，接地良好，方可送电。

4. 安装涡轮流量计时，前后管道法兰要水平，否则管道应力对流量计影响很大。

随着科学的不断发展，当今涡轮变送器已发展成小型化、高集成度的模块，有强大的功能软件，并设有RS232标准计算机通信接口，对维护检修提供了方便。

总之，涡轮流量计是一种速度式流量仪表，由于其具有测量精度高，反应速度快，测量范围广，价格低廉，安装方便等优点，被广泛应用于化工生产中。

淮安嘉可自动化仪表有限公司涡街流量计在不同介质流量测量中的注意事项涡街流量计利用“卡门涡街”原理。

在流体中安放旋涡发生体，流体在旋涡发生体的下游两侧交替地分离出两列有规律的交错排列的旋涡，在一定雷诺数范围内，该旋涡频率与旋涡发生体的几何尺寸、管道的几何尺寸有关，旋涡的频率正比于流量。

涡街流量计仪表系数K的影响因素有：1、管道雷诺数的影响；2、温度的影响；3、气体( 蒸汽) 压缩性引起的影响。

通过上述涡街流量计的测量原理和影响因素进行全面的分析，涡街流量计在不同介质流量测量中的共性、差异性及安装应用注意事项如表1所示。

项目气体蒸汽液体准确度等级 1.5级 1.5级 1.5级下限流速2～3m/s 2～3m/s0.35～0.4 m/s高温型:2～4.2 m/s常用流速20m/s≤v≤35 m/s20m/s≤v≤35 m/s2m/s≤v≤5 m/s 最大流速低于80m/s 低于80m/s 低于10m/s淮安嘉可自动化仪表有限公司流体温度范围一般型，－20～260℃一般型，－20～260℃高温型，－20～350℃一般型，－20～260℃检定方式气体实流标定气体实流标定水标定应用范围空气、氮气、氧气等，可燃性或爆炸性流体为介质时，选用的防爆型，氧气选用时要脱脂、禁油。

压力不高于4.0 MPa，温度不高于420℃的中低压蒸汽。

低粘度、低电导率的液体，如脱盐水、冷凝水。

传感器与转换器组成方式一般采用一体型分离型高温液体用分离型安装位置要求垂直安装时流体向上流动; 水平安装时，有流量计的管段应在高处; 安装在低处时，下游管道高于流量计，以保持满管。

前后直管段要求前20D后5D，阀门安装在流量计的下游，采用温压补偿时，一般在流量计下游后5D处安装压力测点，后7D处安装温度测点。

防干扰应避免外部电磁场干扰，当附近有大功率电机时，为了避免工频干扰，应采用屏蔽电缆，并且信号传输方式尽量采用4～20mA模拟信号，不采用脉冲频率信号。
