压缩空气流量计的知识

压缩空气管径与流量表压缩空气流量计：压缩空气流量计可以是采用靶式流量计来计量，不仅具有传统孔板、涡轮、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，流量计尤其在小流量、高粘度、易凝易堵、高温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。

应用领域：压缩空气流量计已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量1、测量介质：气体、液体、蒸汽。

2、双排液晶同时显示累计流量和瞬时流量; 3、内部锂电池供电,无需外部电源; 4、微功耗设计,两节+3v锂电池可连续工作一年半以上; 5、空气质量传感器的感应元件不直接与被测介质接触，性能稳定、可靠性高。

6、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。

7、范围度宽达10：1~15：1。

8、压缩空气流量计测量范围：正常工作范围，雷诺数为20，000-7，000，000;输出信号不受液体温度、压力、粘度及组份影响。

测量可能范围，雷诺数8，000-7，000，000。

9、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。

10、输出信号：a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。

11、电源电压：+24vdc(需要信号输出时提供)。

12、介质温度：普通型a.-40℃～+130℃;b.-10℃～+250℃;13、压缩空气流量计工作压力：0-2.5mpa,法兰夹持连接(注：应用户要求，可提供其它压力等级，需定做)。

14、压力损失：δpδp=1.079*10-6*ρ*v2(式中：δp：压力损失kpa;ρ：被测介质的密度kg/m3;v：被测介质的流速m/s)。

15、壳体材料：碳钢;不锈钢(1cr18ni9ti)。

16、规格(管道内径)20、25、32、40、50、65、80、125、150、200、250、300(大于dn300口径为插入式)。

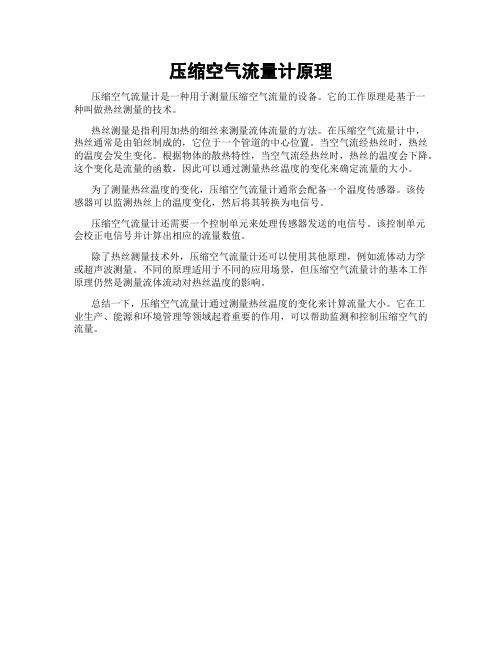

压缩空气流量计原理
压缩空气流量计是一种用于测量压缩空气流量的设备。

它的工作原理是基于一
种叫做热丝测量的技术。

热丝测量是指利用加热的细丝来测量流体流量的方法。

在压缩空气流量计中，
热丝通常是由铂丝制成的，它位于一个管道的中心位置。

当空气流经热丝时，热丝的温度会发生变化。

根据物体的散热特性，当空气流经热丝时，热丝的温度会下降。

这个变化是流量的函数，因此可以通过测量热丝温度的变化来确定流量的大小。

为了测量热丝温度的变化，压缩空气流量计通常会配备一个温度传感器。

该传
感器可以监测热丝上的温度变化，然后将其转换为电信号。

压缩空气流量计还需要一个控制单元来处理传感器发送的电信号。

该控制单元
会校正电信号并计算出相应的流量数值。

除了热丝测量技术外，压缩空气流量计还可以使用其他原理，例如流体动力学
或超声波测量。

不同的原理适用于不同的应用场景，但压缩空气流量计的基本工作原理仍然是测量流体流动对热丝温度的影响。

总结一下，压缩空气流量计通过测量热丝温度的变化来计算流量大小。

它在工
业生产、能源和环境管理等领域起着重要的作用，可以帮助监测和控制压缩空气的流量。

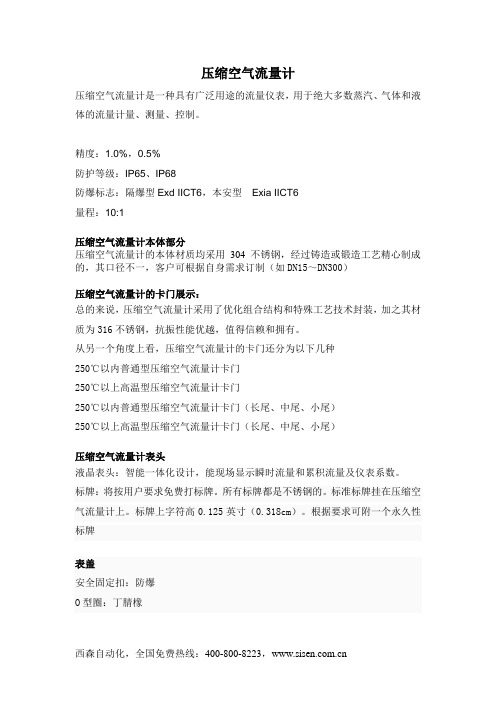

压缩空气流量计
压缩空气流量计是一种具有广泛用途的流量仪表，用于绝大多数蒸汽、气体和液体的流量计量、测量、控制。

精度：1.0%，0.5%
防护等级：IP65、IP68
防爆标志：隔爆型Exd IICT6，本安型Exia IICT6
量程：10:1
压缩空气流量计本体部分
压缩空气流量计的本体材质均采用304不锈钢，经过铸造或锻造工艺精心制成的，其口径不一，客户可根据自身需求订制（如DN15～DN300）
压缩空气流量计的卡门展示：
总的来说，压缩空气流量计采用了优化组合结构和特殊工艺技术封装，加之其材质为316不锈钢，抗振性能优越，值得信赖和拥有。

从另一个角度上看，压缩空气流量计的卡门还分为以下几种
250℃以内普通型压缩空气流量计卡门
250℃以上高温型压缩空气流量计卡门
250℃以内普通型压缩空气流量计卡门（长尾、中尾、小尾）
250℃以上高温型压缩空气流量计卡门（长尾、中尾、小尾）
压缩空气流量计表头
液晶表头：智能一体化设计，能现场显示瞬时流量和累积流量及仪表系数。

标牌：将按用户要求免费打标牌。

所有标牌都是不锈钢的。

标准标牌挂在压缩空气流量计上。

标牌上字符高0.125英寸（0.318cm）。

根据要求可附一个永久性标牌
表盖
安全固定扣：防爆
O型圈：丁腈橡
西森自动化，全国免费热线：400-800-8223，。

压缩空气管径、流量及相关
压缩空气流量通常为标准状况下流量，例如空压机样本中的流量此标准状况一般指国家标准GB3853对一般容积式空气压缩机的吸气状态规定为：空气温度t=20℃，绝对压力P=0.1MPa，相对湿度φ=0％
标示方法可以为Nm3/min或Nm3/h.
另外对压缩空气系统压力在0.6-1.0MPa之间，流速范围为50以下管径12m/s, DN50管径流速为13m/s, 50以上流速为15m/s.(此时的流量取值不能根据标准状态下流量直接计算）
需要换算成相应压力标准下的流量。

如：标准状态下流量为5430Nm3/h，换算成0.85MPa下流量为5430/8.5=639m3/h, 取流速为15m/s, 可以求得管径为123，取整为DN125的管径。

另外，压缩机的功率对应流量为生产1m3/h、0.7MPa的压缩空气需要5.3kw的电能。

必需把握压的缩空气流量计使用注意事项流量计操作规程压缩空气是一种紧要的动力源，其具有震动大、气体带水、脉动流等特点，应用特别广。

无论是军事领域还是生活领域都可以找到压缩空气的身影。

因此认真了解把握压缩压缩空气是一种紧要的动力源，其具有震动大、气体带水、脉动流等特点，应用特别广。

无论是军事领域还是生活领域都可以找到压缩空气的身影。

因此认真了解把握压缩空气流量计使用注意事项是特别有必要的，也是必需的，从应用广度上来说，起码可以给使用单位节省不必要的经济损失。

（1）压缩空气流量计的测量范围较大，一般10：1，但测量下限受很多因素限制：Re＞10000是智能涡街流量计工作的最基本条件，除此以外，它还受旋涡能量的限制，介质流速较低，则旋涡的强度、旋转速度也低，难以引起传感元件产生响应信号，旋涡频率f也小，还会使信号处理发生困难。

测量上限则受传感器的频率响应（如磁敏式一般不超过400Hz）和电路的频率限制，因此设计时确定要对流速范围进行计算、核算，依据流体的流速进行选择。

使用现场环境条件多而杂，选型时除注意环境温度、湿度、气氛等条件外，还要考虑电磁干扰。

（2）压缩空气流量计简单显现故障的一大劲敌是振动。

因此在使用时注意避开机械振动，尤其是管道的横向振动（垂直于管道轴线又垂直旋涡发生体轴线的振动），这种影响在流量计结构设计上是无法抑制和除去的。

由于涡街信号对流场影响同样敏感，故直管段长度不能保证稳定涡街所必要的流动条件时，是不宜选用的。

即使是抗振性较强的电容式、超声波式，保证流体为充分进展的单向流，也是不可疏忽的。

（3）压缩空气流量计能有效的检测压缩空气的流量，有传统意义的智能涡街流量计的特点又有改进后的抗振动、无堵塞的优点，针对介质有脉动流的特点，建议客户在压缩机出口设置一只缓冲罐滤除脉动，而将流量计安装在缓冲后面，或者将流量计安装在阔别脉动源的地方，这样可利用工艺管道的气容同其管阻构成低通滤波器衰减脉动。

压缩空气流量计安全操作规定随着工业化的发展，压缩空气作为一种重要的工业气体，被广泛应用于工业、制造等领域。

而压缩空气流量计则是对压缩空气流量进行准确测量的设备，具有重要意义。

但是，随着其使用范围的不断扩大，不合理的使用和管理不可避免地会导致一些安全问题的出现。

因此，为了确保压缩空气流量计的安全使用，制定相应的安全操作规定，对于保障人员安全、设备正常运转，具有重要的意义。

一、压缩空气流量计的基本知识1.压缩空气流量计是用于测量压缩空气流量的设备；2.压缩空气流量计通常由测量传感器、转换器和显示器三部分组成；3.压缩空气流量计按照使用场景的不同，可分为内部测量和外部测量两类；4.压缩空气流量计有其测量范围和精度范围，如果超出其测量范围，则容易造成设备损坏，影响设备的正常工作。

二、压缩空气流量计的安全操作规定1.安装位置与安装标准压缩空气流量计的安装位置应当符合规定标准，安装标准应符合相关的规定。

同时，压缩空气流量计的安装应当避免接近高温的设备、强电源等设备；2.操作人员的技能要求压缩空气流量计的操作人员应当具有一定的专业技能，熟练掌握其操作方法和相关知识；3.检查和维护要求压缩空气流量计需要周期性地进行检查和维护，以确保其正常运转。

检查和维护应安排专业人员进行；4.使用范围与条件限制压缩空气流量计使用范围应当符合其设计规定，并且不能超过其可测量的范围。

在使用条件不符合要求的情况下，压缩空气流量计应当停止使用；5.避免超负荷使用在使用压缩空气流量计过程中，应当避免超负荷使用，不能超过其测量范围。

如果出现超负荷使用情况，应当立即停止使用并进行相应的处理；6.避免锈蚀与松动压缩空气流量计应当避免锈蚀和松动，以保证其正常使用状态。

三、压缩空气流量计使用时的注意事项1.在进行操作前，需要确保压缩空气流量计处于正常工作状态；2.在使用中避免过度拉扯、摔打等操作；3.在使用过程中，如果出现压缩空气流量计报警或异常等情况，应当及时停止使用，并进行相应的处理；4.对于突然停电、机器故障、断电等异常情况，应当及时把压缩空气流量计停止使用，避免对设备造成不可逆的损伤；5.定期对压缩空气流量计进行清洗、检查和维护，延长其使用寿命。

公司压缩空气流量计安全操作及保养规程为了确保压缩空气流量计的正常工作和延长使用寿命，本公司制定了以下安全操作及保养规程。

1. 安全操作1.1. 环境要求•压缩空气流量计应使用在干燥、无腐蚀性气体，无明显振动、光照、电磁干扰等外界设备环境下。

•避免在易燃、易爆气体环境中使用。

1.2. 连接和使用•安装时应仔细阅读压缩空气流量计使用说明书，按照连接说明和要求进行操作，避免过度拉伸、弯曲或受力。

•稳定电源的电压和电流，并设置适当的读数范围，避免设备过载、损坏。

•严禁使用带电连接设备，应先断电后连接设备。

•使用前检查传感器清洁情况，清除传感器上可能影响测量的粘附物质，保持测量精度。

1.3. 维护和维修•切勿自行拆卸和维修压缩空气流量计，如需修理或维护请通知工作人员进行操作。

•如有设备损坏或泄漏，请立即停机并通知工作人员进行检修。

•维护设备时，应按照相关法律法规的要求进行，定期检查、清洁、校准和更换设备的关键部位。

•针对设备的不同要求，定期进行保养，保证设备正常工作和长期安全性能。

2. 保养规程2.1. 日常保养•定期进行设备外观清洁，避免在粗糙表面或者脏污环境中使用。

•注意周围环境和温度变化，避免设备受潮和温度过高。

•检查设备紧固、电源等关键部位，确保没有松动、破损等现象。

•常用摆轮润滑油对不同型号的设备进行加油润滑。

2.2. 周期保养•定期校准压缩空气流量计，通常定期为 12 个月。

如测量不准或精度降低时可以提前进行校准。

•定期对气路进行清洗，以保持气路畅通和测量数据准确。

•操作过程中涉及到的油气清洁器和过滤器应定期更换，以保证质量和精度。

•确定机组的正常工作状态，并在设备工作的情况下，进行各项参数指标和设备状态的检查。

以上就是我们公司对于压缩空气流量计的安全操作及保养规程，我们坚信只有在严格遵守规定的前提下，才能够确保设备的正常工作和安全性能，为公司的正常生产创造更多的效益。

压缩空气相关参数一．压缩空气流量压缩空气流量与压缩空气密度、压力、速度、流通截面有关。

具体公式如下：压力管道施工后要进行吹扫，吹扫压力不超过管道的设计压力，流速不低于20m/s。

吹扫定压力根据所用介质决定，一般物料10公斤足矣，氢气要30公斤以上吹扫之所以限定压力，是为安全作业考虑，没有什么计算问题在内。

一般情况下，使用的吹扫气为压缩空气或蒸汽，压力范围在0.3~1.0MPa之间。

在吹扫过程中：1、从设备大小角度讲：大设备由作业人员进入内部进行清理，小设备直接用气吹；2、从管径角度讲：D N≤100的一般直接吹扫，DN≥100可以考虑使用爆破吹扫；3、从压力角度讲：压力管道使用压力0.6~1.0MPa的吹扫气；低压管道使用压力0.3~0.6MPa的吹扫气：微压管道使用压力0.3MPa的吹扫气。

这个也不是绝对的，有时微正压管道的承压能力也能达到2.0MPa，这时，若有必要，可以适当提高吹扫气压力。

4、从管件角度讲：限流孔板、孔板流量计、转子流量计等精密元件或仪表要拆除；闸阀、截止阀、非通径球阀、单向阀、疏水阀、调节阀（包括所有的远程控制阀门）等阀门要拆掉，必要的地方以短接替代，通径球阀可以不拆除，但必须全开。

5、从安全角度讲：有时需吹扫管线较长，使用对讲机要确认到位；吹扫气严禁对人排放，不管压力高低；检验管道是否吹扫干净，要使用“打靶校验法”（靶子为带手柄的木板，外面包有白布） 吹扫压缩空气流量：10m³/h(单只枪)；压力：0.3-0.7MPa。

冷却仪表用风量：1.0Nm³/min(单只)；压力：>1500Pa。

火检透镜必须保持清洁无污染，火检温度不得超过它的最高额定温度65℃。

过高的温度会缩短火检的使用寿命。

从火检探头前的“Y”型三通处连续不断地注入冷却风，可满足这两个要求。

在清洁燃料且环境温度适中的情况下，吹扫风量一般需要133L／min。

在燃油和煤粉产生大量飞灰、烟灰或环境较热的情况下，吹扫风的流量需要达到425 L／min，以保证火检的内部温度维持在规定范围内。
