bim技术在桥梁工程中的应用一、引言BIM (Building Information Modeling) 技术是一种基于数字模型的建筑信息管理技术，它可以帮助工程师和建筑师更加高效地设计、构建和管理建筑物。
在桥梁工程中，BIM技术同样可以发挥重要作用。
二、BIM技术在桥梁工程中的应用1. 桥梁设计在桥梁设计阶段，BIM技术可以帮助工程师更好地理解项目要求并进行模拟分析。
通过数字模型，工程师可以更加直观地了解桥梁的结构和性能，并根据需要进行调整。
此外，BIM技术还可以提供各种数据分析和可视化工具，以便工程师更好地理解项目需求，并为决策提供支持。
2. 桥梁施工在桥梁施工阶段，BIM技术可以协助施工团队进行协作和协调。
通过数字模型，施工团队可以更好地了解项目要求，并确保所有方面都得到满足。
此外，BIM技术还可以提供实时数据更新和可视化进度跟踪功能，以便施工团队及时了解项目进展情况，并进行必要的调整。
3. 桥梁维护在桥梁维护阶段，BIM技术可以帮助工程师更好地了解桥梁的状态和性能，并进行必要的维护和修复。
通过数字模型，工程师可以更加直观地了解桥梁的结构和性能，并根据需要进行调整。
此外，BIM技术还可以提供各种数据分析和可视化工具，以便工程师更好地理解项目需求，并为决策提供支持。
三、BIM技术的优势1. 提高效率BIM技术可以帮助工程师更加高效地设计、构建和管理桥梁，从而节省时间和成本。
2. 提高质量BIM技术可以提供更加准确的数据和分析结果，从而提高桥梁的质量并减少错误。
3. 提高安全性BIM技术可以协助施工团队进行协作和协调，从而确保施工过程中的安全性。
4. 提高可持续性BIM技术可以提供各种数据分析和可视化工具，以便工程师更好地理解项目需求并为决策提供支持，从而促进可持续性发展。
四、结论BIM技术在桥梁工程中的应用可以帮助工程师更加高效地设计、构建和管理桥梁，从而提高效率、质量、安全性和可持续性。
《基于bim技术在桥梁工程信息化建设中的应用》篇一一、引言随着信息技术的快速发展，桥梁工程建设领域也在逐步实现信息化建设。
BIM技术作为一项先进的数字化技术，已经逐渐在桥梁工程中发挥着重要作用。
本文将就BIM技术在桥梁工程信息化建设中的应用进行探讨，旨在分析其应用效果、技术特点及其未来的发展趋势。
二、BIM技术在桥梁工程中的应用概述BIM（Building Information Modeling）技术是一种数字化建模技术，其核心理念是建立具有实际建筑特性的三维数字模型，并以此为基础，对项目进行全方位的信息管理和协同设计。
在桥梁工程中，BIM技术的应用主要包括三维建模、结构分析、施工模拟和工程管理等方面。
三、BIM技术在桥梁工程信息化建设中的应用1. 三维建模与可视化设计BIM技术可以建立精确的三维模型，使设计人员能够更直观地了解桥梁的结构和外观。
通过BIM软件进行参数化设计，可以实现设计的优化和调整。
此外，BIM模型还可以为后续的施工提供准确的数据支持。
2. 结构分析与优化BIM技术可以对桥梁结构进行精确的分析和模拟，包括静力分析、动力分析等。
通过这些分析，可以找出结构的薄弱环节，为结构的优化提供依据。
此外，BIM技术还可以对桥梁的施工过程进行模拟，为施工提供可靠的指导。
3. 施工管理与协同设计BIM技术可以实现施工过程中的信息共享和协同设计。
通过BIM平台，各个部门可以实时共享数据和信息，实现高效的沟通和协作。
此外，BIM技术还可以对施工进度进行实时监控和管理，确保工程的顺利进行。
四、BIM技术在桥梁工程信息化建设中的优势1. 提高设计效率和质量：BIM技术可以实现参数化设计和三维建模，使设计人员能够更高效地进行设计工作，同时提高设计的精度和质量。
2. 优化施工过程：通过BIM技术对桥梁结构进行精确的分析和模拟，可以找出结构的薄弱环节并进行优化。
此外，BIM技术还可以实现施工过程中的信息共享和协同设计，提高施工效率和质量。
BIM技术在公路桥梁施工管理中的应用1. 三维建模设计BIM技术可以利用三维建模技术，对公路桥梁施工进行全面、精细的设计。
通过BIM软件，可以对桥梁结构、地貌、交通流线等进行真实、可视化的模拟，可以更直观地展现桥梁设计的效果。
BIM技术还可以实现多专业间的协同设计，有效解决了传统设计中不同专业之间的信息孤岛问题，确保了设计的一致性和协调性。
2. 预先碰撞检测在桥梁施工设计中，BIM技术可以进行多专业模型的碰撞检测，及时发现和解决设计中的冲突和矛盾，可以避免施工中的问题。
这样可以大大减少施工中的变更和补救工作，提高施工的效率和质量。
3. 模拟施工工序BIM技术还可以对公路桥梁施工工序进行模拟，通过虚拟现实技术，可以模拟出施工过程中的各个环节，包括材料运输、施工机具的摆放、人员作业等。
这样可以更好地规划施工进度和安全措施，减少施工中的风险。
1. 施工进度管理利用BIM技术，可以建立公路桥梁施工的数字化模型，通过建立项目的3D时间表，实现施工进度的模拟，可以实时地监控施工进展情况，及时调整施工计划，确保施工进度的顺利推进。
2. 资源管理BIM技术可以实现对施工资源的全面管理，包括人力、机械、材料等。
通过BIM技术，可以对施工资源进行合理分配和优化利用，减少资源的浪费，提高资源利用率。
3. 安全管理在公路桥梁施工中，安全问题一直是一个至关重要的环节。
BIM技术可以通过模拟施工过程中的各个环节，发现潜在的安全隐患，规划安全预案，提高施工安全性。
4. 质量管理通过BIM技术，可以实现施工质量的全面监控，及时发现施工中的质量问题，可以对项目进行实时反馈和调整，减少施工中的质量问题，提高项目的质量水平。
1. 信息集成BIM技术可以将不同专业的信息集成在一个平台上，实现多专业之间的信息共享和协同设计，避免信息孤岛，提高工作效率。
2. 可视化设计BIM技术可以通过三维建模技术，实现公路桥梁施工设计的可视化，可以更直观地展现设计效果，帮助业主更好地理解项目，减少后期的变更和纠正。
沪通大桥三维施工方案一、桥轴线设计与优化沪通大桥的桥轴线设计遵循地形地貌、水流条件、环境保护及经济效益等多因素综合考虑的原则。
通过三维建模技术，精确模拟桥梁与周围环境的相互作用，确保桥轴线在满足安全、经济、美观要求的同时，最大限度地减少对天然水流的干扰，保持生态平衡。
二、纵断面布置规划纵断面布置规划是确保桥梁纵向线形连续、顺畅的关键步骤。
采用三维仿真分析方法，综合考虑道路线形、桥梁结构、排水系统等因素，优化纵断面布置，保证行车安全舒适，同时有利于桥梁施工和后期维护。
三、主航道桥设计主航道桥作为沪通大桥的重要组成部分，其设计需确保通航要求与桥梁结构的和谐统一。
通过三维建模技术，精确模拟船舶航行轨迹，合理设置桥梁净空高度和通航孔跨度，确保船舶安全通行，同时优化桥梁结构，实现经济与美观的双重目标。
四、天生港航道桥设计天生港航道桥的设计需特别考虑航道特性、船舶通行需求以及桥梁结构的受力特性。
通过三维仿真分析，精确模拟船舶在航道中的行驶状态，合理设计桥梁结构，确保航道畅通无阻，同时保障桥梁的长期安全运营。
五、水中联络孔桥设计水中联络孔桥是沪通大桥的重要组成部分，其设计需综合考虑水文条件、桥梁结构、施工安全等因素。
通过三维建模技术，精确模拟水流状态，合理设置桥梁孔跨和防护措施，确保桥梁在水流作用下的稳定性和安全性。
六、双层桥面结构设计双层桥面结构设计是沪通大桥的一大特色，其设计需兼顾交通需求和结构安全。
通过三维仿真分析，合理布置双层桥面结构，优化受力体系，确保桥梁在承受交通荷载的同时，保持足够的刚度和稳定性。
七、引桥混凝土箱梁施工引桥混凝土箱梁施工是沪通大桥建设的关键环节。
采用三维施工技术，精确控制箱梁的浇筑、养护等施工过程，确保箱梁质量符合设计要求。
同时，通过三维仿真分析，预测施工过程中的潜在风险，制定有效的预防措施，保障施工安全。
八、施工动画模拟与展示为了直观地展示沪通大桥的施工过程和成果，采用三维动画模拟技术，将施工过程进行可视化展示。

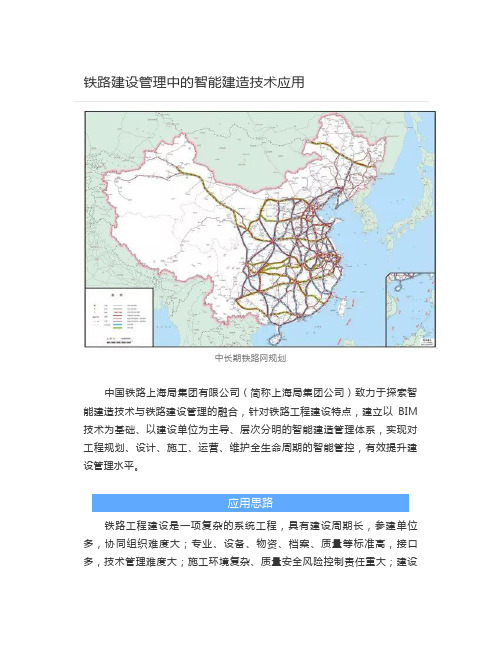

中长期铁路网规划中国铁路上海局集团有限公司（简称上海局集团公司）致力于探索智能建造技术与铁路建设管理的融合，针对铁路工程建设特点，建立以BIM 技术为基础、以建设单位为主导、层次分明的智能建造管理体系，实现对工程规划、设计、施工、运营、维护全生命周期的智能管控，有效提升建设管理水平。
应用思路铁路工程建设是一项复杂的系统工程，具有建设周期长，参建单位多，协同组织难度大；专业、设备、物资、档案、质量等标准高，接口多，技术管理难度大；施工环境复杂、质量安全风险控制责任重大；建设期技术、投资、进度、质量、安全、外部协调的控制水平，与建设推进和安全运维息息相关等特点。
因此，铁路工程建设迫切需要打通信息技术和传统建设接口，推进铁路建造过程的精益、智能、高效、创新、绿色协同发展。
管理体系构建针对铁路工程建设过程中，参建单位多、监管单位多的特点，构建了以建设单位为主导、层次分明的智能建造管理体系：•研究和应用领导小组，研究制定智能建造技术总体实施方案，确定工作重点、范围及内容；•项目管理机构研究应用小组，研究制定细化方案，组织智能建造研究和应用推进工作；•参建单位生产一线应用小组，负责协调设计、施工、监理、检测等单位现场组织智能建造技术的应用和实施技术体系构建针对不同阶段中的不同工作环节，以BIM技术为基础，利用智能建造技术的感、传、知、控，优化人与人、人与物、物与物间的有机联系，实现对项目全生命周期的智能化管控，确保工程进度在安全基础上稳步优质地推进，有效提升建设管理水平。
铁路工程智能建造技术体系实施途径通过项目质量、安全、效益、工期、环境等模拟分析和虚拟建造，以及铁路工程项目全生命周期信息交换、共享和协同，实现项目全过程的精益管理，并为项目建设和运营培养、储备技术创新人才。
铁路工程智能建造实施途径规划设计阶段的辅助决策拓展验证构件模型标准根据中国铁路总公司制定的《铁路工程实体结构分解指南》《铁路工程信息模型分类与编码标准》《铁路工程信息模型数据存储标准》等铁路BIM技术标准，组织设计单位在沪通、连镇、徐盐等建设项目中对路基、轨道等实体结构细化分解实践，开展模型分类编码标准及数据存储标准的验证，奠定铁路智能建造的技术基础。
BIM（Building Information Modeling，建筑信息模型）技术在桥梁施工中的应用可以提供许多优势和便利。
以下是一些常见的BIM技术在桥梁施工中的应用：
1. 桥梁设计优化：BIM可以创建详细的三维模型，帮助设计师更好地理解和可视化桥梁结构。
通过BIM，设计师可以进行桥梁结构的模拟和分析，优化设计方案，提高结构的效能和安全性。
2. 碰撞检测和冲突解决：BIM可以在施工前模拟桥梁结构的组装和施工过程，发现可能存在的碰撞和冲突问题。
这可以帮助施工团队提前解决潜在问题，减少施工中的错误和修复成本。
3. 施工进度管理：BIM可以将桥梁施工的时间计划与三维模型相结合，创建4D模型（即将时间维度加入三维模型）。
施工团队可以通过可视化的方式了解施工进度，并进行进度优化和协调。
4. 材料和资源管理：BIM可以将桥梁施工所需的材料和资源信息集成到模型中。
这有助于施工团队精确地进行物料订购和资源管理，减少浪费和成本。
5. 施工过程可视化和协调：BIM可以生成虚拟现实（VR）模型，帮助施工团队更好地可视化桥梁施工过程。
通过VR模型，施工人员可以模拟操作、协调施工流程，并提前发现潜在问题。
6. 维护和管理：BIM可以在桥梁建设完成后用于维护和管理阶段。
通过将维护计划和维护记录与模型集成，可以更有效地进行桥梁的日常维护和管理。
总而言之，BIM技术在桥梁施工中的应用可以提供更高效、更精确和更可持续的施工过程。
它可以帮助提高桥梁设计的质量、施工的安全性，减少错误和成本，并提供更好的管理和维护。
BIM技术在桥梁工程中的应用一、引言随着信息技术的不断发展，建筑信息模型（BIM）技术逐渐在建筑行业中得到广泛应用。
BIM技术在桥梁工程中的应用也具有重要意义。
本文将重点探讨BIM技术在桥梁工程各阶段的应用，包括设计、施工和运维等方面。
二、BIM技术在桥梁设计中的应用2.1 三维模型的建立BIM技术可以通过三维模型的建立为桥梁设计提供有力支持。
设计人员可以利用BIM软件建立真实比例的三维桥梁模型，包括桥梁的几何形状、结构构件、配筋等信息。
这样一来，设计人员可以更加直观地了解桥梁的结构和外观，减少设计中的错误和不一致。
2.2 桥梁参数的分析与优化在设计过程中，BIM技术还能够帮助设计人员对桥梁的各项参数进行分析与优化。
设计人员可以通过BIM软件模拟不同参数下桥梁的工作状态，如受力、变形等。
基于这些模拟结果，设计人员可以对桥梁的参数进行调整，以达到更好的工作性能。
2.3 施工过程的可视化演示BIM技术还可以将桥梁设计和施工过程进行可视化演示。
设计人员可以将桥梁的三维模型与施工工艺相结合，生成动态演示视频。
这样一来，施工人员可以更加清晰地了解桥梁的施工流程和各个施工步骤的要求，提高施工效率和质量。
三、BIM技术在桥梁施工中的应用3.1 施工过程的协调与管理通过BIM技术，施工团队可以在线下施工前进行模拟，并通过多方协作，解决施工中的冲突问题。
设计人员、施工人员和监理人员可以在同一个平台上对施工过程进行协调和管理，及时调整施工计划，减少工期延误。
3.2 施工机械的优化配置BIM技术还可以帮助施工团队对施工机械进行优化配置。
通过BIM软件，可以模拟施工过程中不同机械在桥梁施工中的工作效果，从而选取最合适的施工机械。
这样一来，可以节约成本，提高施工效率。
3.3 施工过程的可视化监控BIM技术还可以实现施工过程的可视化监控。
施工人员可以通过BIM软件监测施工进度、质量和安全等情况。
同时，BIM技术还能够将实时监测数据反馈给设计人员和监理人员，以便及时调整施工方案和解决施工中的问题。
bim 在中国大桥工程中的案例
1. 长江大桥
长江大桥是中国第一座自行设计、自行施工的大型悬索桥，也是世界上最长的悬索桥之一。
在建造过程中，采用了BIM技术，进行3D模型分析、工程协调与管理、材料和设备的实时监控等各方面的应用。
2. 港珠澳大桥
港珠澳大桥是中国首个通过BIM技术建模的大型桥梁工程。
通过BIM技术，实现了施工模拟、工程协调管理、安全控制、材料和设备的实时监控等多方面的应用。
这些技术帮助保证了工程的质量、安全和效率。
3. 上海南汇大桥
上海南汇大桥是中国首个通过BIM技术建模并实现全程数字化的拱桥工程。
BIM 技术在桥梁的设计、施工、运营和维护等阶段都起到了重要作用，这一切都对工程的质量、安全和效率做出了巨大的贡献。
4. 浙江大桥
作为中国第一条公铁两用斜拉桥，浙江大桥的建设涉及到多种材料和设备，和复
杂的技术流程。
BIM技术被广泛应用于设计、施工、检验、管理和维护等阶段，有助于提高工程的质量和效率。
5. 世纪大桥
世纪大桥是广州市内一座标志性的建筑，其创新的设计和采用的BIM技术，为工程的施工、质量和安全等诸多方面提供了帮助。
它为中国桥梁工程中的BIM 技术应用提供了一个典范。

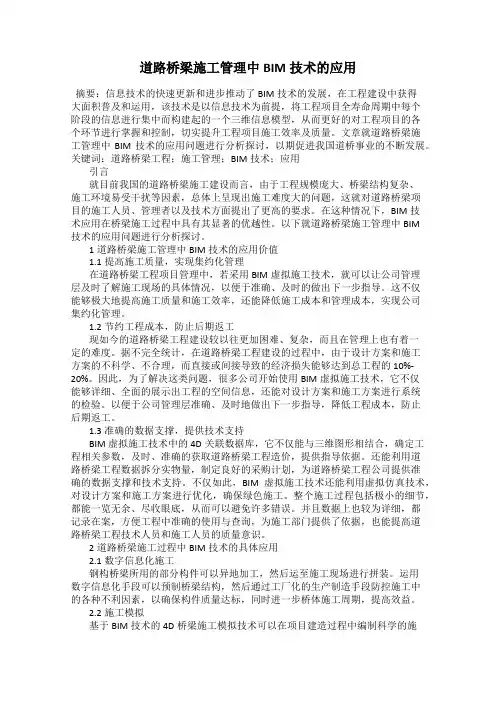

道路桥梁施工管理中BIM技术的应用摘要：信息技术的快速更新和进步推动了BIM技术的发展，在工程建设中获得大面积普及和运用，该技术是以信息技术为前提，将工程项目全寿命周期中每个阶段的信息进行集中而构建起的一个三维信息模型，从而更好的对工程项目的各个环节进行掌握和控制，切实提升工程项目施工效率及质量。
文章就道路桥梁施工管理中BIM技术的应用问题进行分析探讨，以期促进我国道桥事业的不断发展。
关键词：道路桥梁工程；施工管理；BIM技术；应用引言就目前我国的道路桥梁施工建设而言，由于工程规模庞大、桥梁结构复杂、施工环境易受干扰等因素，总体上呈现出施工难度大的问题，这就对道路桥梁项目的施工人员、管理者以及技术方面提出了更高的要求。
在这种情况下，BIM技术应用在桥梁施工过程中具有其显著的优越性。
以下就道路桥梁施工管理中BIM技术的应用问题进行分析探讨。
1道路桥梁施工管理中BIM技术的应用价值1.1提高施工质量，实现集约化管理在道路桥梁工程项目管理中，若采用BIM虚拟施工技术，就可以让公司管理层及时了解施工现场的具体情况，以便于准确、及时的做出下一步指导。
这不仅能够极大地提高施工质量和施工效率，还能降低施工成本和管理成本，实现公司集约化管理。
1.2节约工程成本，防止后期返工现如今的道路桥梁工程建设较以往更加困难、复杂，而且在管理上也有着一定的难度。
据不完全统计，在道路桥梁工程建设的过程中，由于设计方案和施工方案的不科学、不合理，而直接或间接导致的经济损失能够达到总工程的10%-20%。
因此，为了解决这类问题，很多公司开始使用BIM虚拟施工技术，它不仅能够详细、全面的展示出工程的空间信息，还能对设计方案和施工方案进行系统的检验。
以便于公司管理层准确、及时地做出下一步指导，降低工程成本，防止后期返工。
1.3准确的数据支撑，提供技术支持BIM虚拟施工技术中的4D关联数据库，它不仅能与三维图形相结合，确定工程相关参数，及时、准确的获取道路桥梁工程造价，提供指导依据。
中铁大桥勘测设计院集团有限公司2019年05月2341●中铁大桥勘测设计院集团有限公司成立于年。
●建院以来，共勘测设计了公路、铁路、市政等大型、特大型桥梁1000余座，其中长江大桥60余座、黄河大桥30余座、跨海大桥30余座，工程项目遍布全国各地及世界十余个国家与地区。
●先后培养了3名中国工程院院士、6名全国设计大师、30名国家级专家、2名省级勘察设计大师。
南通苏通桥通苏嘉城际●沪通铁路的控制性工程；●位于江阴长江大桥下游45km ，苏通长江大桥上游40km ；●4线铁路和6车道高速公路合建；●双层桥面钢桁梁；●是继武汉长江大桥、南京长江大桥之后又一座具有跨时代意义的公铁两用跨江大桥。
桥型：斜拉桥跨度：主跨1092m，世界第一公铁两用斜拉桥塔高：325m施工：28m大节段钢桁梁整体拼装用钢量：13万吨桥型：钢桁拱桥跨度：主跨336m，世界第一公铁两用刚性梁柔性拱桥施工：先梁后拱用钢量：3.24万吨桥型：简支钢桁梁跨度：112m，共26孔施工：杆件拼装用钢量：0.34万吨沪通长江大桥全桥用钢量●三索面三主桁箱桁组合结构；●自重轻，刚度大、受力明确，行车性能优越；●体现了世界钢桥结构发展方向；Q500qE钢材及2000MPa斜拉索均是首次在行业内使用。
●全焊接技术整体制造；●大吨位航运、架设；●工厂化、装配化；2014年8月，中国铁路总公司确定开展BIM工作试点工程，共15个项目，沪通长江大桥为3个桥梁试点项目之一。
BIM 组织与应用环境2BIM 技术应用3结语4工程概况1设计单位咨询单位建设单位钢梁制造单位软件环境标准制定需求调研信息整合EBS和IFD编码……模型分解协同工作钢结构混凝土结构精细化建模……设计方案优化构件库分析计算二维出图工程量统计……模型轻量化可视化交底进度管理物联网任务推送……基于BIM模型的健康监测管理系统ABCTekla StructuresAutodeskNavisworks自主研发CPU:I7‐4800M; 显卡：NVIDIA Quadro K1100M；内存：32G；硬盘：512G HDD。
数量：10台。
CPU:2xInter Xeon E5‐2680 v3; 显卡：NVIDIA K6000；内存：512G；硬盘：512G 固态硬盘。
数量：2台。
CPU:1xInter Xeon E5‐2690 V2; 显卡：NVIDIA K6000；内存：64G；硬盘：8x900G 硬盘。
数量：1台。
2014.03‐2015.122014.03开工建设2014.08铁路总公司BIM试点项目2014.11成立BIM团队2014.12BIM标准制定2015.03BIM建模完成2015.07BIM上线2016.01‐2017.122016.01钢梁设计制造一体化2016.05焊缝过程控制2016.10虚拟拼装2017.01钢梁BIM交付标准2017.06BIM管理系统BIM 组织与应用环境2结语4工程概况13沪通长江大桥对沪通长江大桥BIM应用进行总体规划，从团队建设，模型建立，BIM应用进行全方位把控。
并于2014年11月通过中国铁路总公司组织的专家评审。
沪通长江大桥对沪通长江大桥BIM建模细节进行规定，包括建模流程、软件选择、坐标系、配色、螺栓细节、钢筋细节、非几何信息等。
沪通长江大桥对于BIM模型交付过程和交付物进行了规定，包括对象和参数的命名、模型精细度、信息粒度、数据状态标识和数据传递。
沪通长江大桥对BIM技术在正向设计中的应用进行了规定，包括构件的层级关系、构件连接细节设计、BIM二维出图等。
沪通长江大桥对于“沪通长江大桥BIM管理系统”进行了说明，包括信息录入、模型查看、管理模式、报表生成等。
沪通长江大桥根据中国铁路BIM联盟发布的《铁路工程信息模型分类和编码标准》（IFD编码）和《铁路工程实体EBS分解指南》（EBS编码），并结合沪通长江大桥特点，编制出本项目IFD和EBS编码。
添加信息（Information ）碰撞检查导入BIM 管理系统不合格修改模型或设计有材料报表无项目级BIM 建模标准建立BIM 模型（Modeling ）第三方模型审核轻量化合格原始模型移交给施工单位建模细节 碰撞检查 材料报表第三方模型审核模型交付名称材质截面实现一物一码；便于共享、可识别和使用； 减少数据冗余；便于识别部件状态。
构件类型墩号构件位置零件编码位置代码HJ_S0102A0A1N1E 1‐2#墩边桁杆件零件东侧TLHL10111N1W 10‐11#墩铁路横梁类型1零件西侧构件类型构件类型编码桩基ZJ承台CT墩身SEN沉井CJ盖板GB钢护筒GHT托盘TP墩帽DM填芯混凝土TH封底混凝土FD支座垫石DS支座砂浆垫层DC支座ZZ墩柱DZ盖梁GL封锚FM锚头MT波纹管BWG声测管SCG构件类型代码等级1等级2主桁架（HJ）边桁（S）HJ_S中桁（M）HJ_M拱圈（GQ）边桁（S）GQ_S中桁（M）GQ_M加劲弦（JJX）边桁（S）JJC_S中桁（M）JJX_M 公路(GL)纵梁(ZL)GL_ZL横梁(HL)GL_HL连系梁(LXL)GL_LXL连续刚构（LGG）GL_LGG连续梁（LXL）GL_LXL简支梁（JZL）GL_JZL桥面板（QMB）GL_QMB湿接缝（SJF）GL_SJF预留槽（YLC）GL_YLC 铁路(TL)横梁(HL)TL_HL平联(PL)TL_PL槽形梁（CXL）TL_CXL连续刚构（LGG）TL_LGG连续梁（LXL）TL_LXL简支梁（JZL）TL_JZL湿接缝（SJF）TL_SJF横联(HL)斜杆(HX)HL_HX横杆(HH)HL_HH 临时连接/LSNbhT28Z0506HJ‐SN1【说明】制造模型是按照施工图纸建立的模型，成桥模型是结构在重力场作用下的模型，二者尺寸上不尽相同。
多用户服务器BIM 模型服务器BIM 应用服务器文件备份服务器A 团队B 团队Internet+VPN搭建BIM 专用服务器和网络环境 实现多人异地协同 多人同时操作一个主模型根据沪通长江大桥的项目特点，将模型分为“正桥”和“引桥”两大部分，并按桥型对BIM模型进行分解，最终以铁路线路中心线为基准，对模型进行总装。
沪通长江大桥BIM模型线路中心线正桥主跨1092m斜拉桥(主航道桥)140+462+1092+462+140m主跨336m钢桁拱桥(专用航道桥)140+336+140m26孔112m简支钢桁梁引桥62+2x100+62m混凝土连续刚构桥60+100+60混凝土连续刚构桥4x49.2m公路混凝土连续梁60+100+60混凝土连续刚构桥2x40+67+2x40m混凝土连续梁40+67+40m混凝土连续梁58+2x90+58m混凝土连续梁48m、40m、32m混凝土简支梁等级细致程度备注沪通长江大桥混凝土结构沪通长江大桥钢结构英文中文LOD 100Conceptual概念化表现结构整体类型的建筑体量--LOD 200Approximategeometry近似构件（方案及扩初）表现结构主要结构尺寸反应混凝土结构几何尺寸，包括浇筑分段，不包括钢筋LOD 300Precise geometry 精确构件（施工图及深化施工图）表现结构精确尺寸和细节精确反应钢结构的尺寸和细节，包括螺栓和焊缝LOD 400Fabrication加工按照施工和制造方式，进一步细化模型精确反应混凝土结构几何尺寸，包括浇筑分段，包括钢筋，并考虑钢筋的定尺长度和接缝处的钢筋分段，并考虑钢筋连接的错层。
LOD 500As-built竣工竣工模型，用于运维管理Precise geometry精确构件（施工图）精确反应钢结构设计阶段的尺寸和细节，包括螺栓和焊缝Fabrication制造加工深度根据制造工艺分割板单元及焊缝Precise geometry增加混凝土细节和钢筋Fabrication精确反应混凝土结构几何尺寸，包括浇筑分段，钢筋分段，并考虑钢筋的定尺长度和接缝处的钢筋分段，并考虑钢筋连接的错层。
Approximate geometry 混凝土结构结构类型精度等级钢结构26孔112m简支钢桁梁LOD300 140+336+140m钢桁拱桥140+462+1092+462+140m斜拉桥主梁140+462+1092+462+140m斜拉桥桥塔钢锚箱混凝土（上部结构）北引桥‐铁路梁（61.5+2x100+61.5）m铁路预应力混凝土连续刚构(N46~N42)LOD40030×32.7m铁路简支梁(N42~N12)LOD200 37m（40m）铁路简支梁(N12~N11)40+67+40m铁路预应力混凝土连续梁(N11~N8)37m（40m）铁路简支梁(N8~N7)7×49.2m铁路简支梁(N7~0#)北引桥‐公路梁2×40+67+2×40m公路连续梁（N12~N7）LOD200 3×49.2m公路连续梁（N7~N4）4×49.2m公路连续梁（N4~0#）LOD400南引桥‐铁路梁（12×49.2）m铁路简支梁（34~S12）LOD200 13×49.2m铁路简支梁（S12~S25）60+100+60m连续刚构（S25~S28）LOD400（12×49.2）m铁路简支梁（S28~S40）LOD200 58+2×90+58m连续刚构（S40~S44）21×49.2m铁路简支梁（S44~S65）南引桥‐公路梁3联（4×49.2）m公路连续梁（34~S12）LOD400混凝土（下部结构）北引桥‐桥墩N06\N12\N20\N43‐45LOD400其余40个桥墩LOD200正桥‐桥墩01#\04#\05#\15#\32#LOD400主航道桥28#\29#桥塔正桥‐桥墩其余28个正桥桥墩LOD200南引桥‐桥墩S06\S12\S20\S26\S27LOD400其余61个桥墩LOD200主跨336m 专用航道桥 3.3万吨123,747 112m钢桁梁（一孔）0.4万吨33,568主跨1092m 主航道桥13万吨225,760结构类型用钢量零件数高强螺栓：340万套剪力钉：123万颗焊缝：148万延米精细化建模电梯井钢锚梁锯齿块预应力筋及锚具混凝土浇筑分段垫石、人孔主塔高325m，为世界第一高塔，体量巨大，施工工艺复杂0#块混凝土结构和预应力筋模型60+100+60m连续刚构桥模型0#块横截面模型腹杆‐箱形腹杆‐箱形平联公路横梁铁路横梁下弦杆上弦杆铁路槽形梁公路预制桥面支座垫石桥墩●建立桥梁构件库●构件标准化●构件参数化●将属性、铁路EBS和IFD标准固化到设计流程中3.3 参数化建模U 形螺栓节点支承垫石钢筋通过对BIM 模型进行，发现设计中的差错漏碰等问题，对设计进行修改和优化。
