变压器保护测控装置说明书(MY120-T)

  • 格式：pdf
  • 大小：947.38 KB
  • 文档页数：23

下载文档原格式

  / 23

合集下载

RCS-9000C系列_变压器保护测控装置说明书介绍

RCS-9000C系列_变压器保护测控装置说明书介绍

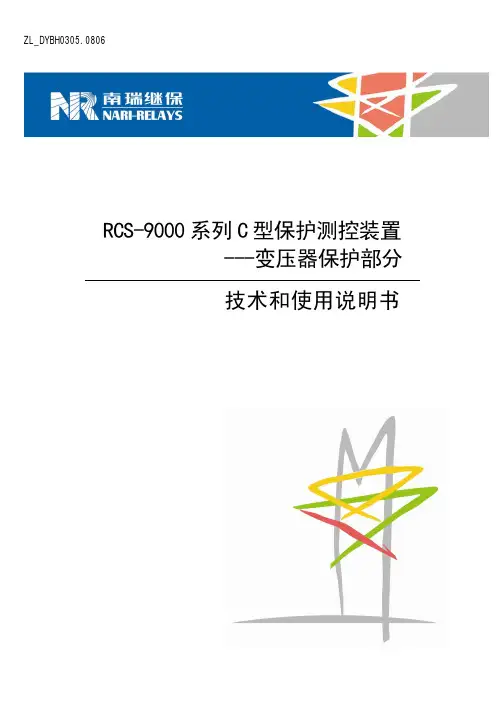

ZL_DYBH0305.0806
RCS-9000 系列 C 型保护测控装置 ---变压器保护部分 技术和使用说明书
南瑞继保电气有限公司版权所有 本说明书适用程序版本 RCS-9661C/9671C/9673C/9681C V2.1*和 V2.2*、RCS-9679C V2.2* 本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相 符。 更多产品信息，请访问互联网：
目
录
第一章 RCS-9661C 变压器非电量保护装置 ............................................................................1 1 概述 ................................................................................................................................1 2 技术参数 .........................................................................................................................2 3 工作原理 .........................................................................................................................3 4 硬件原理说明 ..................................................................................................................5 5 定值内容及整定说明 .....................................................................................................15 6 使用说明 .......................................................................................................................16 7 装置调试大纲 ................................................................................................................21 第二章 RCS-9671C 变压器差动保护装置 .............................................................................24 1 概述 ..............................................................................................................................24 2 技术参数 .......................................................................................................................25 3 软件工作原理 ................................................................................................................27 4 硬件原理说明 ................................................................................................................31 5 定值内容及整定说明 .....................................................................................................35 6 使用说明 .......................................................................................................................40 7 装置调试大纲 ................................................................................................................46 第三章 RCS-9673C 变压器差动保护装置 .............................................................................54 1 概述 ...............................................................................................................................54 2 技术参数 ........................................................................................................................55 3 软件工作原理 .................................................................................................................57 4 硬件原理说明 ..........................................................................61 5 定值内容及整定说明 ......................................................................................................65 6 使用说明 ........................................................................................................................70 7 装置调试大纲 .................................................................................................................76 第四章 RCS-9681C 变压器后备保护测控装置 ......................................................................84 1 基本配置及规格 .............................................................................................................84 2 技术参数 ........................................................................................................................85 3 装置原理 ....................................................................................................................87

PA620-T1保护测控装置说明书-V1.31版本

PA620-T1保护测控装置说明书-V1.31版本

0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99 0.00-99.99
A 秒 A 秒 A 秒 A 秒
内部定值清单 序号 1 2 3 4 5 6 7 8 9 定值名称 相电流突变量系数 零序电流起动系数 差动速断出口逻辑 比率差动出口逻辑 一侧过流出口逻辑 二侧过流出口逻辑 三侧过流出口逻辑 四侧过流出口逻辑 出口保持 范围 0.01-9.99 0.01-9.99 0000-FFFF 0000-FFFF 0000-FFFF 0000-FFFF 0000-FFFF 0000-FFFF 0000-FFFF 单位 无 无 无 无 无 无 无 无 无 共 9 个输出继电器， 将要输出的相应位 置 1，见表 1.3.3 备注 建议为 0.2 建议为 0.5
INT 南京因泰莱电器股份有限公司

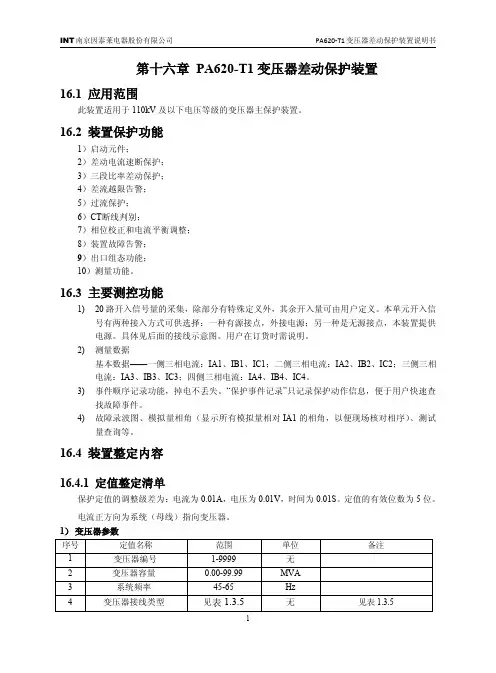

PA620-T1 变压器差动保护装置说明书
第十六章 PA620-T1 变压器差动保护装置
16.1 应用范围
此装置适用于 110kV 及以下电压等级的变压器主保护装置。
16.2 装置保护功能
1）启动元件； 2）差动电流速断保护； 3）三段比率差动保护； 4）差流越限告警； 5）过流保护； 6）CT断线判别； 7）相位校正和电流平衡调整； 8）装置故障告警； 9）出口组态功能； 10）测量功能。
16.5 主要保护功能原理
对过量保护返回系数为 0.97，对欠量保护返回系数为 1.03。
16.5.1 起动元件
起动元件用于开放保护跳闸出口继电器的电源及起动该保护故障处理程序。主要包括相电流突 变量起动元件、过流起动元件和稳态差流起动元件。任一起动元件动作则保护起动。 a) 相电流突变量起动元件 该元件的判据为： iφ>0.2In+1.25△IT 其中： φ为 A、 B、 C 三种相别， T 为电流周期， In 为额定电流， iφ＝| iφ(t)-2* iφ(t-T)+iφ(t-2T) | 为 相电流突变量，△IT＝max( | Iφ(t－T)-2*Iφ(t-2T)+Iφ(t-3T)) | )为相电流不平衡量的最大值（其中 iφ(t)、 iφ(t-T)、iφ(t-2T)分别为 t 时刻、t-T 时刻和 t-2T 时刻的电流瞬时值，Iφ(t－T)、Iφ(t－2T)、Iφ(t－3T) 分别为 t-T 时刻、 t-2T 时刻和 t-3T 时刻的电流有效值） 。 当任一相电流突变量连续三次大于起动门坎 时，保护起动。 b) 过流起动元件和稳态差流起动元件 这两个起动元件是为了防止在转换性故障、多出线相继故障及匝间轻微故障时相电流突变量起 动元件灵敏度不够而设置的辅助起动元件，在满足条件并持续 30ms 后动作。

金智科技 WDZ-5242 变压器保护测控装置 说明书

金智科技 WDZ-5242 变压器保护测控装置 说明书

⎧I max > I gfh
⎪
⎪⎨t ⎪ ⎪ ⎩
>
⎜⎛ ⎜⎝
80 I max ⎟⎞ 2 I gfh ⎟⎠
× t gfh −1
2.6 接地保护一段
零序电流通过专用零序电流互感器得到，利用二段零序过流保护来达到接地保护的目 的。装置外接零序电流测量范围为 10mA～6A。
•
•••
如果无外部专用零序电流互感器，装置可以软件自产零序，3 I 0 = I a + I b + I c 。装置设
× t0L2dz −1
2.11.4 非常反时限保护动作判据
⎧I 0l > I 0L2dz
⎪⎪⎨t > ⎪
13.5 I0l −
1
×
t
0
L
2dzh
⎪⎩ I 0L2dz
2.11.5 超常反时限保护动作判据
⎧I 0l > I 0L2dz
⎪ ⎪⎨t ⎪ ⎪⎩
>
⎜⎜⎝⎛
80
I 0l I 0L2dz
⎟⎟⎠⎞ 2
× t0L2dz −1
[ ( ) ] ⎧I
⎪⎨I
0 0
> >
I 01dz 1+
I max
Ie −1.05
4 I01dz
⎪⎩t0 > t01dz
Imax ≤ 1.05Ie Imax > 1.05Ie
式中，I01dz：零序保护一段动作电流整定值（A） t01dz：零序保护一段动作时间整定值（s） Ie：变压器额定电流二次值（A）
相电流制动：
[ ( ) ] ⎧I
⎪⎨I
0 0
> >
I 02 dz 1+

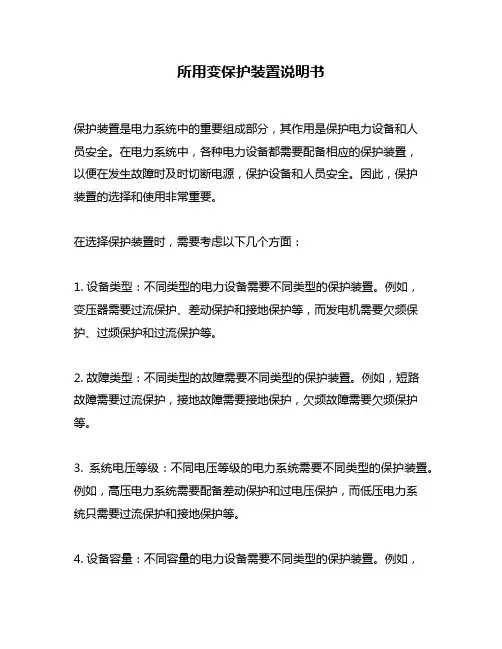

所用变保护装置说明书

所用变保护装置说明书

所用变保护装置说明书保护装置是电力系统中的重要组成部分，其作用是保护电力设备和人员安全。

在电力系统中，各种电力设备都需要配备相应的保护装置，以便在发生故障时及时切断电源，保护设备和人员安全。

因此，保护装置的选择和使用非常重要。

在选择保护装置时，需要考虑以下几个方面：1. 设备类型：不同类型的电力设备需要不同类型的保护装置。

例如，变压器需要过流保护、差动保护和接地保护等，而发电机需要欠频保护、过频保护和过流保护等。

2. 故障类型：不同类型的故障需要不同类型的保护装置。

例如，短路故障需要过流保护，接地故障需要接地保护，欠频故障需要欠频保护等。

3. 系统电压等级：不同电压等级的电力系统需要不同类型的保护装置。

例如，高压电力系统需要配备差动保护和过电压保护，而低压电力系统只需要过流保护和接地保护等。

4. 设备容量：不同容量的电力设备需要不同类型的保护装置。

例如，大容量变压器需要配备差动保护和过流保护，而小容量变压器只需要过流保护和接地保护等。

在使用保护装置时，需要注意以下几个方面：1. 安装位置：保护装置应安装在电力设备的电气控制柜中，以便及时检测故障并切断电源。

2. 调试参数：保护装置的参数需要根据电力设备的实际情况进行调试，以确保在发生故障时能够及时切断电源。

3. 定期检测：保护装置需要定期检测，以确保其正常工作。

检测内容包括保护装置的参数设置、接线是否正确、保护装置的功能是否正常等。

4. 维护保养：保护装置需要定期进行维护保养，以确保其长期稳定工作。

维护保养内容包括清洁保护装置、更换老化部件、检查接线等。

在使用保护装置时，需要仔细阅读保护装置说明书，了解保护装置的使用方法和注意事项。

保护装置说明书应包括以下内容：1. 保护装置的型号和规格。

2. 保护装置的功能和使用方法。

3. 保护装置的参数设置方法和注意事项。

4. 保护装置的接线图和接线方法。

5. 保护装置的故障排除方法和注意事项。

6. 保护装置的维护保养方法和注意事项。

CSC_211数字式保护测控装置说明书(0SF.451.045)_V2.00(中文)

CSC_211数字式保护测控装置说明书(0SF.451.045)_V2.00(中文)
a)电流Ia，Ib，Ic；
b)电压Ua，Ub，Uc；
c)有功功率P，无功功率Q，功率因素 ；
d)频率F；
e)正向（或反向）有功电度，正向（或反向）无功电度；
f)电流、电压的平均值、最小值和最大值；
b)交流电压回路：在1.2倍额定电压下连续工作，1.4倍额定电压下允许10s。
2.7
装置的功率消耗符合DL/T 478-2001的以下规定：
a）直流电源回路：不大于15W；
b）交流电流回路：当In=5A时，不大于1VA/相；当In=1A时，不大于0.5VA/相；
c）交流电压回路：在额定电压下不大于0.5VA/相。
3.5
逻辑模块提供保护跳合闸控制、遥控跳合闸控制、动作/告警信号输出等功能，并起到电气隔离的作用。其中，所有重要出口只能在启动继电器开放以后才能执行，避免器件损坏所造成的误动。
3.6
跳闸模块提供断路器位置监视、手跳手合、跳合闸保持及防跳等功能。跳合闸保持电流在0.5～4A范围内自适应，不需要更改回路的电气参数。根据用户的技术要求，也可取消本模块中的跳合闸操作回路。
3.9
电源模块利用逆变原理将直流220V/110V输入转换为装置工作所需的四组直流电压，几组工作电压均不共地且采用浮地方式，起到电气隔离的作用。为提高电源回路的抗干扰性能，模块在内部其直流输入和引出的外部24V电源回路中均装设抗干扰滤波器件。模块还配备有完善的电源保护功能（欠压、过压、过流、过功率等）以防止电源故障造成装置损坏。电源模块提供9路220V或110V强电开入，并提供可靠的电气隔离。
2.2.2绝缘电阻
用开路电压为500V的测试仪器测定装置的绝缘电阻值不小于100MΩ，符合IEC60255-5：2000的规定。
2.2.3冲击电压
