第三章 杆件的应力与强度计算(拉伸杆).

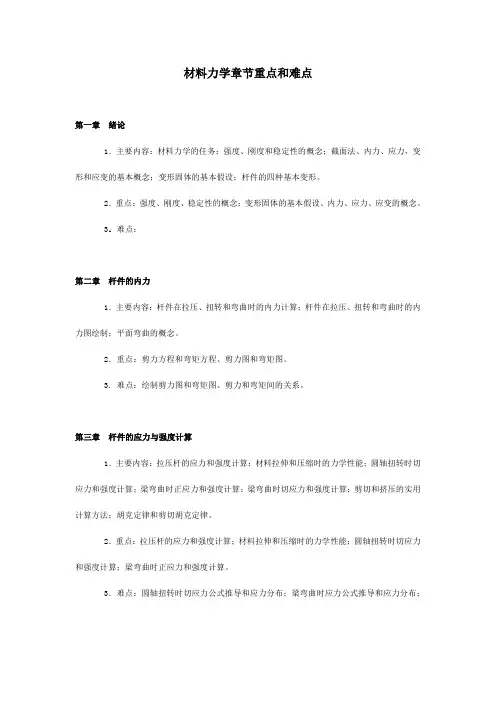

材料力学章节重点和难点第一章绪论1．主要内容：材料力学的任务；强度、刚度和稳定性的概念；截面法、内力、应力，变形和应变的基本概念；变形固体的基本假设；杆件的四种基本变形。

2．重点：强度、刚度、稳定性的概念；变形固体的基本假设、内力、应力、应变的概念。

3．难点：第二章杆件的内力1．主要内容：杆件在拉压、扭转和弯曲时的内力计算；杆件在拉压、扭转和弯曲时的内力图绘制；平面弯曲的概念。

2．重点：剪力方程和弯矩方程、剪力图和弯矩图。

3. 难点：绘制剪力图和弯矩图、剪力和弯矩间的关系。

第三章杆件的应力与强度计算1．主要内容：拉压杆的应力和强度计算；材料拉伸和压缩时的力学性能；圆轴扭转时切应力和强度计算；梁弯曲时正应力和强度计算；梁弯曲时切应力和强度计算；剪切和挤压的实用计算方法；胡克定律和剪切胡克定律。

2．重点：拉压杆的应力和强度计算；材料拉伸和压缩时的力学性能；圆轴扭转时切应力和强度计算；梁弯曲时正应力和强度计算。

3．难点：圆轴扭转时切应力公式推导和应力分布；梁弯曲时应力公式推导和应力分布；第四章杆件的变形简单超静定问题1．主要内容：拉（压）杆的变形计算及单超静定问题的求解方法；圆轴扭转的变形和刚度计算；积分法和叠加法求弯曲变形；用变形比较法解超静定梁。

2．重点：拉（压）杆的变形计算；；圆轴扭转的变形和刚度计算；叠加法求弯曲变形；用变形比较法解超静定梁。

3．难点：积分法和叠加法求弯曲变形；用变形比较法解超静定结构。

第五章应力状态分析? 强度理论1．主要内容：应力状态的概念；平面应力状态分析的解析法和图解法；广义胡克定律；强度理论的概念及常用的四种强度理论。

2．重点：平面应力状态分析的解析法和图解法；广义虎克定律；常用的四种强度理论。

3．难点：主应力方位确定。

第六章组合变形1．主要内容：拉伸(压缩)与弯曲、斜弯曲、扭转与弯曲组合变形的强度计算；2．重点: 弯扭组合变形。

3．难点：截面核心的概念第七章压杆稳定1．主要内容：压杆稳定的概念；各种支座条件下细长压杆的临界载荷；欧拉公式的适用范围和经验公式；压杆的稳定性校核。

2 2
P
BC
FNAB 30 103 149Mpa 6 AAB 201 10
FNBC 26 103 2.6Mpa 4 ABC 100 10
拉伸、压缩与剪切
•斜截面上的应力
P
拉压的内力和应力
有些材料在破坏时并不总是沿横截面，有的是沿斜截面。因此要进 一步讨论斜截面上的应力。 k 设拉力为P，横截面积 为A， P
材料力学
长沙理工大学
蔡明兮
2018年8月8日星期三
第四章
杆件应力与强度计算
拉伸、压缩与剪切
•横截面上的应力
Ａ、几何方面： 根据实验现象，作如下假设：
拉压的内力和应力
平截面假设：变形前的横截面，变形后仍然保持为横截面， 只是沿杆轴产生了相对的平移。 应变假设：变形时纵向线和横向线都没有角度的改变，说明 只有线应变而无角应变。


o

o

拉伸、压缩与剪切
•高温短期
When t 250o ~ 300o C When t 2时间的影响
以低碳钢为例，当温度升高，E、S降低。
b b
& &
在低温情况下。象低碳钢， p 、S增大，减小。即发生冷脆现象。
max
s
拉伸、压缩与剪切
剪切的实用计算：
剪切和挤压的实用计算
FS A
剪切的强度条件：
P
P
FS [ ] A
Q

） [1 ] （塑性材料） （0.6 ~ 0.8 [] 0.8 ~ 1.0） [1 ] （脆性材料） （ [1 ] 为材料的许用拉应力
拉伸、压缩与剪切
2、选择截面

取一等直杆，在其侧面上划两条垂直于轴线的直线ab、 cd，如图a所示。并在杆的两端加一对轴向拉力FP，使其产 生拉伸变形。
如将杆件设想为由无数纵向纤维所组成，由此推想它 们的受力是相同的，在横截面上各点的内力是均匀分布 的，横截面上各点的应力也是相等的。若以FN表示内力 （N），A表示横截面积（mm2），则应力σ(MPa)的大小 为
二、轴向拉伸和压缩时的内力 零件受到外力作用时，由于内部各质点之间的相对位
置的变化，材料内部会产生一种附加内力，力图使各质点 恢复其原来位置。附加内力的大小随外力的增加而增加， 当附加内力增加到一定限度时，零件就会破坏。因此，在 研究零件承受载荷的能力时，需要讨论附加内力。后面的 讨论中所述的内力，都是指这种附加内力。
2．虎克定律 实验表明，轴向拉伸或压缩的杆件，当应力不超过某
一限度时，轴线变形Δl与轴向载荷FN及杆长l成正比，与杆 的横截面面积成反比。这一关系称为虎克定律，即
引进比例常数E，则有
比例常数E称为弹性模量，其值随材料不同而异。 则有
σ = Eε 上式是虎克定律的又一表达形式，即虎克定律可以表述 为：当应力不超过某一极限时，应力与应变成正比。
根据拉伸过程中试样承受的应力 和产生的应变 之间 的关系，可以绘出该金属的 曲线。
图3-5 低碳钢拉伸试验曲线（R-ε曲线)
通过对低碳钢的 曲线分析可知，试样在拉伸过 程中经历了弹性变形（oab段）、塑性变形（bcde段） 和断裂（e点）三个阶段。
弹性变形阶段，试样的变形与应力始终呈线性关系。 应力Rb称为塑性延伸强度 。图中直线oa的斜率就是材料 的弹性模量E。
第三章 机械构件的强度与刚度
第一节 准备知识
一、内力、截面法
1. 内力

第二章杆件内力与内力图２－２（b）、（d）、（g）试作图示各杆的轴力图，并确定最大轴力| F N |max 。

２－３（b）试求图示桁架各指定杆件的轴力。

２－4（c）试作图示各杆的扭矩图，并确定最大扭矩| T |max 。

２－5图示一传动轴，转速n ＝200 r/min ，轮C为主动轮，输入功率P＝60 kW ，轮A、B、D均为从动轮，输出功率为20 kW，15 kW，25 kW。

（1）试绘该轴的扭矩图。

（2）若将轮C与轮D对调，试分析对轴的受力是否有利。

2－8（a）、（c）、（e）、（g）、（h）试列出图示各梁的剪力方程和弯矩方程。

作剪力图和弯矩图，并确定|F s |max及|M |max值。

2－9（a）、（c）、（d）、（f）、（g）、（i）、（k）、（l）、（m）试用简易法作图示各梁的剪力图和弯矩图，并确定|F s |max及|M |max值，并用微分关系对图形进行校核。

2－10设梁的剪力图如图（a）(d)所示(见教材p39)。

试作弯矩图和荷载图。

已知梁上无集中力偶。

2－11（b）试用叠加法绘出图示梁的弯矩图。

2－6一钻探机的功率为10 kW，转速n =180 r/min。

钻杆钻入土层的深度l= 40m。

若土壤对钻杆的阻力可看作是均匀分布的力偶，试求分布力偶的集度m，并作钻杆的扭矩图。

2－14图示起重机横梁AB承受的最大吊重F P＝12kN，试绘出横梁AB的内力图。

第三章轴向拉压杆件的强度与变形计算3－1图示圆截面阶梯杆，承受轴向荷载F1＝50kN与F2的作用，AB与BC段的直径分别为d1＝20mm与d2＝30mm，如欲使AB与BC段横截面上的正应力相同，试求荷载F2之值。

3－5变截面直杆如图所示。

已知A1＝8cm2，A2＝4cm2，E＝200GPa 。

求杆的总伸长量。

3－7图示结构中，AB为水平放置的刚性杆，1、2、3杆材料相同，其弹性模量E＝210GPa ，已知l ＝1m，A1＝A2＝100mm2，A3＝150mm2，F P＝20kN 。
