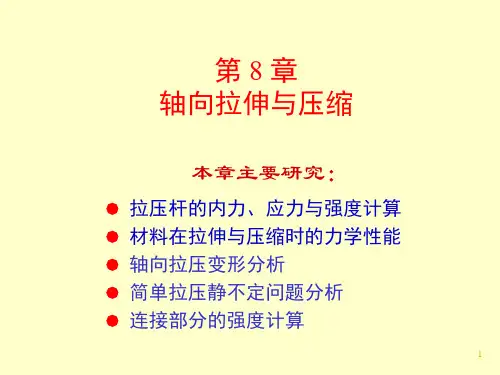

第八章杆件的应力和强度计算详解

杆件的受力分析与计算杆件是广泛应用于各种工程领域的构件，承载着复杂的受力和力学挑战。

在设计和计算杆件时，准确的受力分析是至关重要的。

本文将介绍杆件的受力分析与计算方法，以及一些常见的杆件受力计算案例。

一、杆件受力分析方法1. 自由体图法自由体图法是一种基本的受力分析方法，通过将杆件从主体结构中分离出来，将外力和内力表示在图上，利用平衡条件进行力的计算。

首先，需要选择合适的自由体图方案，通常选择具有对称性或受力简单的自由体图。

然后，根据平衡条件，在自由体图上标示出支持反力和外载荷。

最后，根据力的平衡条件，确定杆件内部的受力分布。

2. 叠加法叠加法是一种常用的受力分析方法，将外力拆解为多个简单的力，并分别计算各个力对杆件的影响。

叠加法适用于受力复杂、存在多个外力作用的杆件。

首先，将外力按照需要的方向和大小进行分解，得到各个简单力。

然后，通过计算各个简单力对杆件产生的受力和力偶，求解最终受力分布。

3. 假设法假设法是在力学分析中常用的方法之一，通过假设杆件中某些部分受力的方式，并进行受力计算。

假设法适用于复杂的受力情况，通过合理的假设可以简化问题的复杂性。

在假设法中，需要合理选择假设的受力方式，并根据受力平衡条件进行计算。

二、杆件受力计算案例1. 杆件的拉伸和压缩对于受到拉伸或压缩的杆件，可以根据杨氏模量和截面面积计算受力。

首先，根据受力方向和大小选择合适的杆件横截面积。

然后，根据应变-应力关系确定杆件的应力。

最后，通过应力和截面积的乘积计算出杆件所受的力。

2. 杆件的弯曲对于受到弯曲的杆件，计算受力需要考虑弯矩和截面惯性矩。

首先，利用受力分析方法确定弯矩的大小和分布。

然后，计算出截面的惯性矩。

最后，根据杆件的材料性质和几何特征，计算弯曲应力和弯曲力。

3. 杆件的剪切对于受到剪切力的杆件，计算受力需要考虑剪切应力和截面剪切面积。

首先，根据剪切力的大小和方向确定剪切应力的分布。

然后，计算出截面的剪切面积。

工程力学中的杆件和梁的应力分析工程力学是工程学科的重要分支之一，它研究物体在受力作用下的力学性质。

在工程实践中，杆件和梁是常见的结构构件，其应力分析是工程设计和计算的基础。

本文将从杆件和梁的应力分析角度探讨工程力学中的相关知识。

一、杆件的应力分析杆件是一种细长的结构构件，承受轴向力的作用。

在杆件的静力学中，应力是一个重要参数，用于描述杆件内部受力的强度和稳定性。

杆件的应力可以分为正应力和切应力。

1. 正应力正应力是指垂直于杆件截面的作用力在该截面上的单位面积，通常用σ表示。

正应力的计算可以使用公式：σ = F / A其中，F为作用力的大小，A为截面积。

正应力可以分为拉应力和压应力两种情况。

当作用力沿着杆件的轴向，方向与截面的法线方向一致时，称为拉应力。

拉应力是正值，表示杆件受拉的状态。

当作用力沿着杆件的轴向，方向与截面的法线方向相反时，称为压应力。

压应力是负值，表示杆件受压的状态。

2. 切应力切应力是指杆件截面上作用力的切向力与该截面上的单位面积之比，通常用τ表示。

切应力的计算可以使用公式：τ = F / A其中，F为作用力的大小，A为截面积。

切应力主要存在于杆件的连接部分，例如螺纹连接、焊接连接等。

切应力会引起杆件的剪切变形和破坏，需要在设计过程中加以考虑。

二、梁的应力分析梁是一种用于承受弯曲力的结构构件，具有横截面的特点。

在梁的应力分析中，主要考虑的是弯矩和截面弯曲应力。

1. 弯矩弯矩是指作用在梁上的力对其产生的弯曲效应。

在工程实践中，梁通常是直线形状，因此弯矩在横截面上呈现出分布的特点。

弯矩可以通过力学平衡和弹性力学原理进行计算。

弯矩的大小与力的大小和作用点的位置有关，计算公式为：M = F * d其中，M为弯矩，F为作用力的大小，d为作用点到梁的某一端的距离。

2. 截面弯曲应力截面弯曲应力是指由于弯曲效应，在梁的横截面上产生的应力。

截面弯曲应力的大小与弯矩和横截面的几何形状有关，计算可以使用弯曲应力公式进行。

杆件的强度计算公式资料讲解杆件的强度、刚度和稳定性计算1.构件的承载能⼒，指的是什么？答：构件满⾜强度、刚度和稳定性要求的能⼒称为构件的承载能⼒。

(1)⾜够的强度。

即要求构件应具有⾜够的抵抗破坏的能⼒，在荷载作⽤下不致于发⽣破坏。

(2)⾜够的刚度。

即要求构件应具有⾜够的抵抗变形的能⼒，在荷载作⽤下不致于发⽣过⼤的变形⽽影响使⽤。

(3)⾜够的稳定性。

即要求构件应具有保持原有平衡状态的能⼒，在荷载作⽤下不致于突然丧失稳定。

2.什么是应⼒、正应⼒、切应⼒？应⼒的单位如何表⽰？答：内⼒在⼀点处的集度称为应⼒。

垂直于截⾯的应⼒分量称为正应⼒或法向应⼒，⽤σ表⽰；相切于截⾯的应⼒分量称切应⼒或切向应⼒，⽤τ表⽰。

应⼒的单位为Pa。

1 Pa=1 N／m2⼯程实际中应⼒数值较⼤，常⽤MPa或GPa作单位1 MPa=106Pa1 GPa=109Pa3.应⼒和内⼒的关系是什么？答：内⼒在⼀点处的集度称为应⼒。

4.应变和变形有什么不同？答：单位长度上的变形称为应变。

单位纵向长度上的变形称纵向线应变，简称线应变，以ε表⽰。

单位横向长度上的变形称横向线应变，以ε/表⽰横向应变。

5.什么是线应变？什么是横向应变？什么是泊松⽐？答：（1）线应变单位长度上的变形称纵向线应变，简称线应变，以ε表⽰。

对于轴⼒为常量的等截⾯直杆，其纵向变形在杆内分布均匀，故线应变为l l?=ε（4-2）拉伸时ε为正，压缩时ε为负。

线应变是⽆量纲（⽆单位）的量。

（2）横向应变拉(压)杆产⽣纵向变形时，横向也产⽣变形。

设杆件变形前的横向尺⼨为a，变形后为a1，则横向变形为aaa-=1横向应变ε/为a a=/ε（4-3）杆件伸长时，横向减⼩，ε/为负值；杆件压缩时，横向增⼤，ε/为正值。

因此，拉(压)杆的线应变ε与横向应变ε/的符号总是相反的。

（3）横向变形系数或泊松⽐试验证明，当杆件应⼒不超过某⼀限度时，横向应变ε/与线应变ε的绝对值之⽐为⼀常数。

此⽐值称为横向变形系数或泊松⽐，⽤µ表⽰。

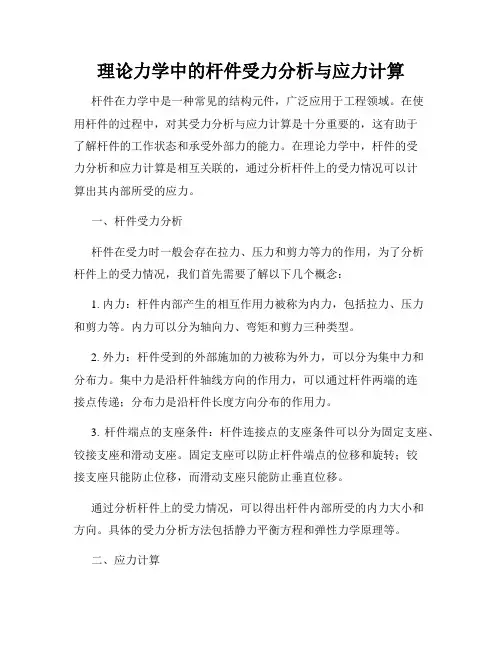

理论力学中的杆件受力分析与应力计算杆件在力学中是一种常见的结构元件，广泛应用于工程领域。

在使用杆件的过程中，对其受力分析与应力计算是十分重要的，这有助于了解杆件的工作状态和承受外部力的能力。

在理论力学中，杆件的受力分析和应力计算是相互关联的，通过分析杆件上的受力情况可以计算出其内部所受的应力。

一、杆件受力分析杆件在受力时一般会存在拉力、压力和剪力等力的作用，为了分析杆件上的受力情况，我们首先需要了解以下几个概念：1. 内力：杆件内部产生的相互作用力被称为内力，包括拉力、压力和剪力等。

内力可以分为轴向力、弯矩和剪力三种类型。

2. 外力：杆件受到的外部施加的力被称为外力，可以分为集中力和分布力。

集中力是沿杆件轴线方向的作用力，可以通过杆件两端的连接点传递；分布力是沿杆件长度方向分布的作用力。

3. 杆件端点的支座条件：杆件连接点的支座条件可以分为固定支座、铰接支座和滑动支座。

固定支座可以防止杆件端点的位移和旋转；铰接支座只能防止位移，而滑动支座只能防止垂直位移。

通过分析杆件上的受力情况，可以得出杆件内部所受的内力大小和方向。

具体的受力分析方法包括静力平衡方程和弹性力学原理等。

二、应力计算杆件在受力时会发生变形，产生应力。

应力是指杆件内力对杆件截面积的比值，常用符号表示为σ。

杆件所受的应力可以分为轴向应力、剪应力和弯曲应力。

1. 轴向应力：杆件受到拉力或压力时，在截面上会产生轴向应力。

轴向应力可以通过杆件所受的轴向力与截面面积的比值来计算，即σ= F/A，其中F为轴向力，A为截面面积。

2. 剪应力：杆件在受到剪力时会产生剪应力。

剪应力可以通过杆件所受的剪力与截面面积的比值来计算，即τ = V/A，其中V为剪力，A 为截面面积。

3. 弯曲应力：杆件在受到弯矩作用时会产生弯曲应力。

弯曲应力可以通过弯矩对截面矩型模量的比值来计算，即σ_b = M/W，其中M为弯矩，W为截面矩型模量。

根据杆件所受的外力和材料的性质，可以计算出杆件所受的内力和应力。
