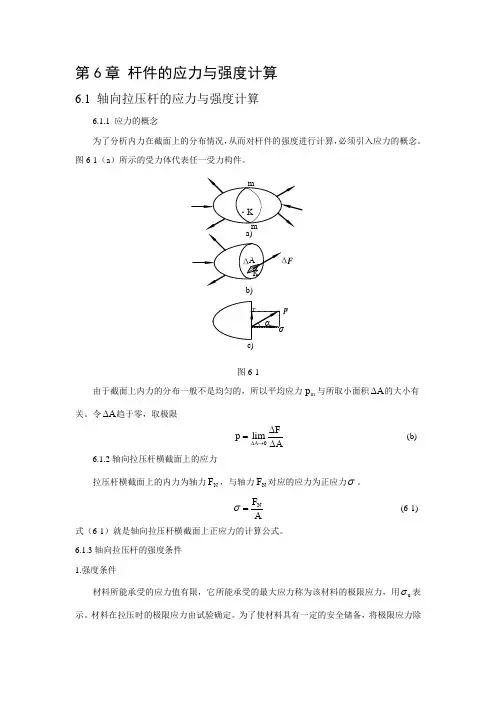

第6章 杆件的应力与强度计算6.1 轴向拉压杆的应力与强度计算6.1.1 应力的概念为了分析内力在截面上的分布情况，从而对杆件的强度进行计算，必须引入应力的概念。

图6-1（a ）所示的受力体代表任一受力构件。

pc)F图6-1由于截面上内力的分布一般不是均匀的，所以平均应力m p 与所取小面积A ∆的大小有关。

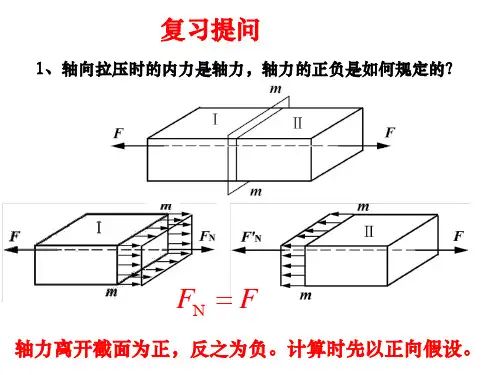

令A ∆趋于零，取极限0limA Fp A∆→∆=∆ (b)6.1.2轴向拉压杆横截面上的应力拉压杆横截面上的内力为轴力N F ，与轴力N F 对应的应力为正应力σ。

NF Aσ=(6-1) 式（6-1）就是轴向拉压杆横截面上正应力的计算公式。

6.1.3轴向拉压杆的强度条件 1.强度条件材料所能承受的应力值有限，它所能承受的最大应力称为该材料的极限应力，用u σ表示。

材料在拉压时的极限应力由试验确定。

为了使材料具有一定的安全储备，将极限应力除以大于1的系数n ，作为材料允许承受的最大应力值，称为材料的许用应力，以符号[]σ表示，即u []nσσ=(6-2)式中n 称为安全系数。

为了确保拉压杆不致因强度不足而破坏，应使其最大工作应力max σ不超过材料的许用应力，即Nmax F Aσ=≤[]σ (6-3) 2.强度条件的三方面应用(1) 强度校核：杆件的最大工作应力不应超过许用应力，即Nmax F Aσ=≤[]σ (2) 选择截面尺寸 ： 由强度条件式（6-3），可得A ≥N[]F σ 式中A 为实际选用的横截面积，(3) 确定许用荷载： 由强度条件可知，杆件允许承受的最大轴力N []F 的范围为N F ≤[]A σ6.2材料在轴向拉压时的力学性质在计算拉压杆的强度与变形时，要涉及材料的极限应力u σ和弹性模量E 等，这些反映材料在受力过程中所表现出的有关性质，统称为材料的力学性质。

6.2.1低碳钢在拉伸时的力学性质1．拉伸图与应力-应变曲线将试件装入试验机的夹头后启动机器，使试件受到从零开始缓慢增加的拉力F 作用，试件在标距l 长度内产生相应的变形l ∆。

12.3 扭转杆件的强度、刚度计算对受扭转的杆件，除了强度要求外，通常刚度也要同时考虑。

受扭杆件危险点均为纯剪切应力状态。

对纯剪切应力状态，可以证明，与第一强度理论对应的强度条件为≤（12-4）与第三、四强度理论对应的强度条件为≤（12-5）≤（12-6）式中，[τ]为许用切应力，它与许用正应力之间的关系为脆性材料[ τ ] = （0.8 ~ 1）[ σ ]塑性材料[ τ ] = （0.5 ~ 0.6）[ σ ]例12-4一钢传动轴如图12-4a所示，转速n = 208rpm，主动轮B的输入功率P=6kW，两个从动轮A、CB的输出功率分别为P A = 4kW，P c = 2kW。

已知：轴的许用应力[σ] = 60MPa，许用单位扭转角[ϕ]=1︒/m，切变模量G = 80GPa，试设计轴的直径d。

解：1．计算外力偶矩，绘扭矩图。

用截面法及扭矩符号的规定，得AB、BC段的扭矩分别为T AB = 183.6N·mT BC = -91.8N·m根据以上计算结果，作扭矩图如图12-4b所示2．按强度条件设计轴的直径由扭矩图可见，最大扭矩为T max = 183.6N·m，危险截面为AB段各横截面。

危险点在危险截面上周边各个点，处于纯剪切应力状态。

根据最大切应力理论，强度条件应为≤≤得 d ≥3．按刚度条件设计轴的直径由刚度条件式（12-2），扭转刚度条件为ϕmax = ≤[ ϕ]≤[ϕ]得d≥为了同时满足强度及刚度要求，应在以上两计算结果中取较大值作为轴的直径，即轴的直径应大于或等于34mm，可取d = 34mm。

例12-5实心圆轴横截面上的扭矩T = 5kN·m。

轴的许用应力[ ] = 87MPa，试按强度设计轴的直径D。

若将轴改为空心圆轴，且内外直径之比，试设计截面尺寸。

并比较实心圆轴和空心圆轴所需的材料用量。

解：本题按第四强度理论来设计。

对实心愿轴，由强度条件式（12-6）≤即≤得D≥取D = 80mm。

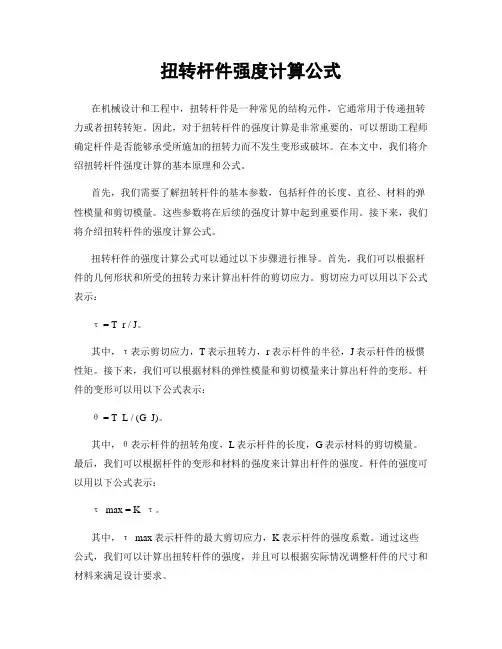

扭转杆件强度计算公式在机械设计和工程中，扭转杆件是一种常见的结构元件，它通常用于传递扭转力或者扭转转矩。

因此，对于扭转杆件的强度计算是非常重要的，可以帮助工程师确定杆件是否能够承受所施加的扭转力而不发生变形或破坏。

在本文中，我们将介绍扭转杆件强度计算的基本原理和公式。

首先，我们需要了解扭转杆件的基本参数，包括杆件的长度、直径、材料的弹性模量和剪切模量。

这些参数将在后续的强度计算中起到重要作用。

接下来，我们将介绍扭转杆件的强度计算公式。

扭转杆件的强度计算公式可以通过以下步骤进行推导。

首先，我们可以根据杆件的几何形状和所受的扭转力来计算出杆件的剪切应力。

剪切应力可以用以下公式表示：τ = T r / J。

其中，τ表示剪切应力，T表示扭转力，r表示杆件的半径，J表示杆件的极惯性矩。

接下来，我们可以根据材料的弹性模量和剪切模量来计算出杆件的变形。

杆件的变形可以用以下公式表示：θ = T L / (G J)。

其中，θ表示杆件的扭转角度，L表示杆件的长度，G表示材料的剪切模量。

最后，我们可以根据杆件的变形和材料的强度来计算出杆件的强度。

杆件的强度可以用以下公式表示：τ_max = K τ。

其中，τ_max表示杆件的最大剪切应力，K表示杆件的强度系数。

通过这些公式，我们可以计算出扭转杆件的强度，并且可以根据实际情况调整杆件的尺寸和材料来满足设计要求。

在实际工程中，扭转杆件的强度计算是非常重要的。

通过合理的强度计算，可以确保杆件在使用过程中不会发生变形或破坏，从而保证机械设备的正常运行和安全性。

因此，工程师需要对扭转杆件的强度计算方法有深入的了解，并且需要根据实际情况进行合理的调整和优化。

除了上述介绍的基本强度计算公式外，还有一些其他因素需要考虑，例如杆件的表面处理、连接方式、工作环境等。

这些因素都会对杆件的强度产生影响，因此在实际工程中需要综合考虑这些因素，并且进行相应的修正和调整。

总之，扭转杆件的强度计算是机械设计和工程中的重要内容，它可以帮助工程师确定杆件的尺寸和材料，从而确保机械设备的安全性和可靠性。

第九章杆件的强度分析与计算第一节概述一、构件的承载能力机械或机器的每一组成部分称为构件，它是机器的运动单元，为保证构件正常工作，构件应具有足够的能力负担所承受的载荷。

因此，构件应当满足以下要求：（一）、强度要求：构件在外力作用下应具有足够的抵抗破坏的能力。

在规定的载荷作用下构件不应被破坏,具有足够的强度。

例如，冲床曲轴不可折断；建筑物的梁和板不应发生较大塑性变形。

强度要求就是指构件在规定的使用条件下不发生意外断裂或塑性变形。

（二）、刚度要求：构件在外力作用下应具有足够的抵抗变形的能力。

在载荷作用下，构件即使有足够的强度，但若变形过大，仍不能正常工作。

例如，机床主轴的变形过大，将影响加工精度；齿轮轴变形过大将造成齿轮和轴承的不均匀磨损，引起噪音。

刚度要求就是指构件在规定的使用条件下不发生较大的变形。

（三）、稳定性要求：构件在外力作用下能保持原有直线平衡状态的能力。

承受压力作用的细长杆，如千斤顶的螺杆、内燃机的挺杆等应始终维持原有的直线平衡状态，保证不被压弯。

稳定性要求就是指构件在规定的使用条件下有足够的稳定性。

为满足以上三方面的要求，构件可选用较好的材料和较大的截面尺寸，但这与节约和减轻构件自相矛盾。

构件设计的任务就是在保证满足强度、刚度和稳定性要求的前提下，以最经济的方式，为构件选择适宜的材料、确定合理的形状和尺寸。

二、变形固体的基本假设由各种固体材料制成的制成的构件在载荷作用下将产生变形，称为变形固体或变形体。

为了便于理论分析和实际计算，对变形固体常采用的几个基本假设：（一）．连续性假设：假设在固体所占有的空间内毫无空隙地充满了物质。

实际上，组成固体的粒子之间存在空隙，但这种空隙极其微小，可以忽略不计。

于是可认为固体在其整个体积内是连续的。

基于连续性假设，固体内的一些物理量可用连续函数表示。

（二）．均匀性假设：均匀性假设是指材料的力学性能在各处都是相同的，与其在固体内的位置无关。

（三）．各向同性假设：即认为材料沿各个方向的力学性质是相同的。

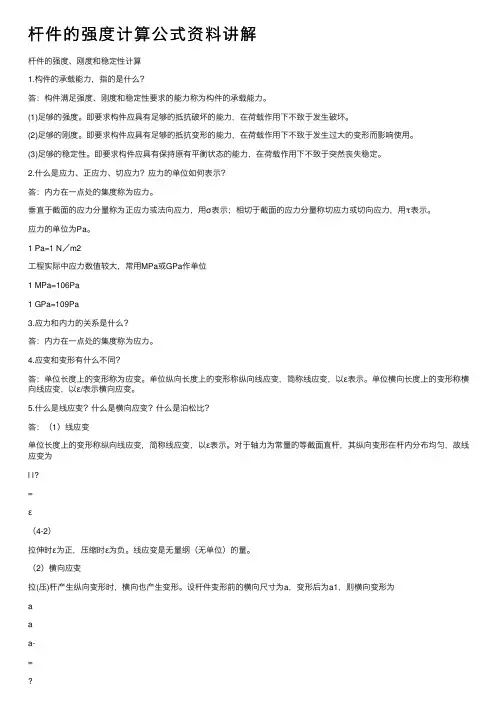

杆件的强度计算公式资料讲解杆件的强度、刚度和稳定性计算1.构件的承载能⼒，指的是什么？答：构件满⾜强度、刚度和稳定性要求的能⼒称为构件的承载能⼒。

(1)⾜够的强度。

即要求构件应具有⾜够的抵抗破坏的能⼒，在荷载作⽤下不致于发⽣破坏。

(2)⾜够的刚度。

即要求构件应具有⾜够的抵抗变形的能⼒，在荷载作⽤下不致于发⽣过⼤的变形⽽影响使⽤。

(3)⾜够的稳定性。

即要求构件应具有保持原有平衡状态的能⼒，在荷载作⽤下不致于突然丧失稳定。

2.什么是应⼒、正应⼒、切应⼒？应⼒的单位如何表⽰？答：内⼒在⼀点处的集度称为应⼒。

垂直于截⾯的应⼒分量称为正应⼒或法向应⼒，⽤σ表⽰；相切于截⾯的应⼒分量称切应⼒或切向应⼒，⽤τ表⽰。

应⼒的单位为Pa。

1 Pa=1 N／m2⼯程实际中应⼒数值较⼤，常⽤MPa或GPa作单位1 MPa=106Pa1 GPa=109Pa3.应⼒和内⼒的关系是什么？答：内⼒在⼀点处的集度称为应⼒。

4.应变和变形有什么不同？答：单位长度上的变形称为应变。

单位纵向长度上的变形称纵向线应变，简称线应变，以ε表⽰。

单位横向长度上的变形称横向线应变，以ε/表⽰横向应变。

5.什么是线应变？什么是横向应变？什么是泊松⽐？答：（1）线应变单位长度上的变形称纵向线应变，简称线应变，以ε表⽰。

对于轴⼒为常量的等截⾯直杆，其纵向变形在杆内分布均匀，故线应变为l l?=ε（4-2）拉伸时ε为正，压缩时ε为负。

线应变是⽆量纲（⽆单位）的量。

（2）横向应变拉(压)杆产⽣纵向变形时，横向也产⽣变形。

设杆件变形前的横向尺⼨为a，变形后为a1，则横向变形为aaa-=1横向应变ε/为a a=/ε（4-3）杆件伸长时，横向减⼩，ε/为负值；杆件压缩时，横向增⼤，ε/为正值。

因此，拉(压)杆的线应变ε与横向应变ε/的符号总是相反的。

（3）横向变形系数或泊松⽐试验证明，当杆件应⼒不超过某⼀限度时，横向应变ε/与线应变ε的绝对值之⽐为⼀常数。

此⽐值称为横向变形系数或泊松⽐，⽤µ表⽰。

第二章杆件强度、刚度和稳定的基本概念1．我们在计算或者验算结构构件时，一定要从三个方面来计算或者验算，即杆件的强度、刚度和稳定性。

2．杆件强度的基本概念：结构杆件在规定的荷载作用下，保证不因材料强度发生破坏的要求，称为强度要求。

即必须保证杆件内的工作应力不超过杆件的许用应力，满足公式σ＝N/A≤[σ]3. 刚度的基本概念：结构杆件在规定的荷载作用下，虽有足够的强度，但其变形不能过大，超过了允许的范围，也会影响正常的使用，限制过大变形的要求即为刚度要求。

即必须保证杆件的工作变形不超过许用变形，满足公式 f≤[f]。

梁的挠度变形主要由弯矩引起，叫弯曲变形，通常我们都是计算梁的最大挠度，简支梁在均布荷载作用下梁的最大挠度作用在梁中，且fmax＝5ql4/384EI。

由上述公式可以看出，影响弯曲变形（位移）的因素为：（1）材料性能：与材料的弹性模量E成反比。

（2）构件的截面大小和形状：与截面惯性矩I成反比。

（3）构件的跨度：与构件的跨度L的2、3或4次方成正比，该因素影响最大。

4. 杆件稳定的基本概念：在工程结构中，有些受压杆件比较细长，受力达到一定的数值时，杆件突然发生弯曲以致引起整个结构的破坏，这种现象称为失稳，也称丧失稳定性。

因此受压杆件要有稳定的要求。

两端铰接的压杆，临界力的计算公式：临界力的大小与下列因素有关：1)压杆的材料：同样大的截面，钢柱的 Pij 比混凝土大，混凝土柱的Pij 比木柱大，因为钢的弹性模量比混凝土的弹性模量大，混凝土的弹性模量比木材大。

2)压杆的截面形状与大小：截面大而导致惯性矩I大的不易失稳。

3)压杆的长度l0越大，临界力越小，越容易失稳。

4)压杆的支撑情况：当柱的一端固定，一端自由时：l0=2l当柱的一端固定，一端铰接时：l0=0.7l当柱的两端铰接时： l0=l当柱的两端固定时： l0=0.5l。

杆件的强度计算公式1.应力：应力是杆件内部单位面积上的力，通常以帕斯卡（Pa）为单位。

应力被定义为负载除以横截面积。

在强度计算中，应力是一个重要的参数，用于评估杆件是否能够承受给定的负载。

2.截面形状：截面形状指的是杆件横截面的形状，如圆形、矩形、梯形等。

截面形状对杆件的强度计算有很大影响，因为不同的形状在承载能力方面具有不同的特点。

3.材料性质：杆件的材料性质包括弹性模量、屈服强度、抗拉强度等。

这些参数用于计算杆件在受力情况下的应力和应变，并评估其强度。

根据杆件的受力类型和计算方法的不同，强度计算公式可以有很多种形式。

以下是几个常见的强度计算公式示例：1.杆件的拉伸强度计算公式：拉伸强度=屈服强度/安全系数这个公式适用于纯拉伸情况下的杆件强度计算。

通常，设计中会采用一个安全系数，以确保杆件在实际应用中不会超过其屈服强度。

2.杆件的压缩强度计算公式：压缩强度=屈服强度/安全系数这个公式适用于纯压缩情况下的杆件强度计算。

与拉伸情况类似，设计中也会采用一个安全系数。

3.杆件的弯曲强度计算公式：弯曲强度=弯矩/抗弯矩弯曲强度计算涉及到杆件的几何形状和截面惯性矩等参数，以及杆件的材料性质。

通过计算弯矩和抗弯矩的比值，可以评估杆件在受弯应力作用下的强度。

此外，还有一些特殊情况下的杆件强度计算公式，如扭转、剪切、冲击等。

这些公式通常相对复杂，需要更详细的材料性质和截面形状参数。

需要注意的是，强度计算公式只是一种初步评估杆件承载能力的方法，它没有考虑杆件的缺陷、损伤和非均匀加载等因素。

因此，在实际工程中，还需要进行更为详细的强度分析和安全性评估，以确保杆件的可靠性和安全性。
